Калькуляторы

Кабельная сборка

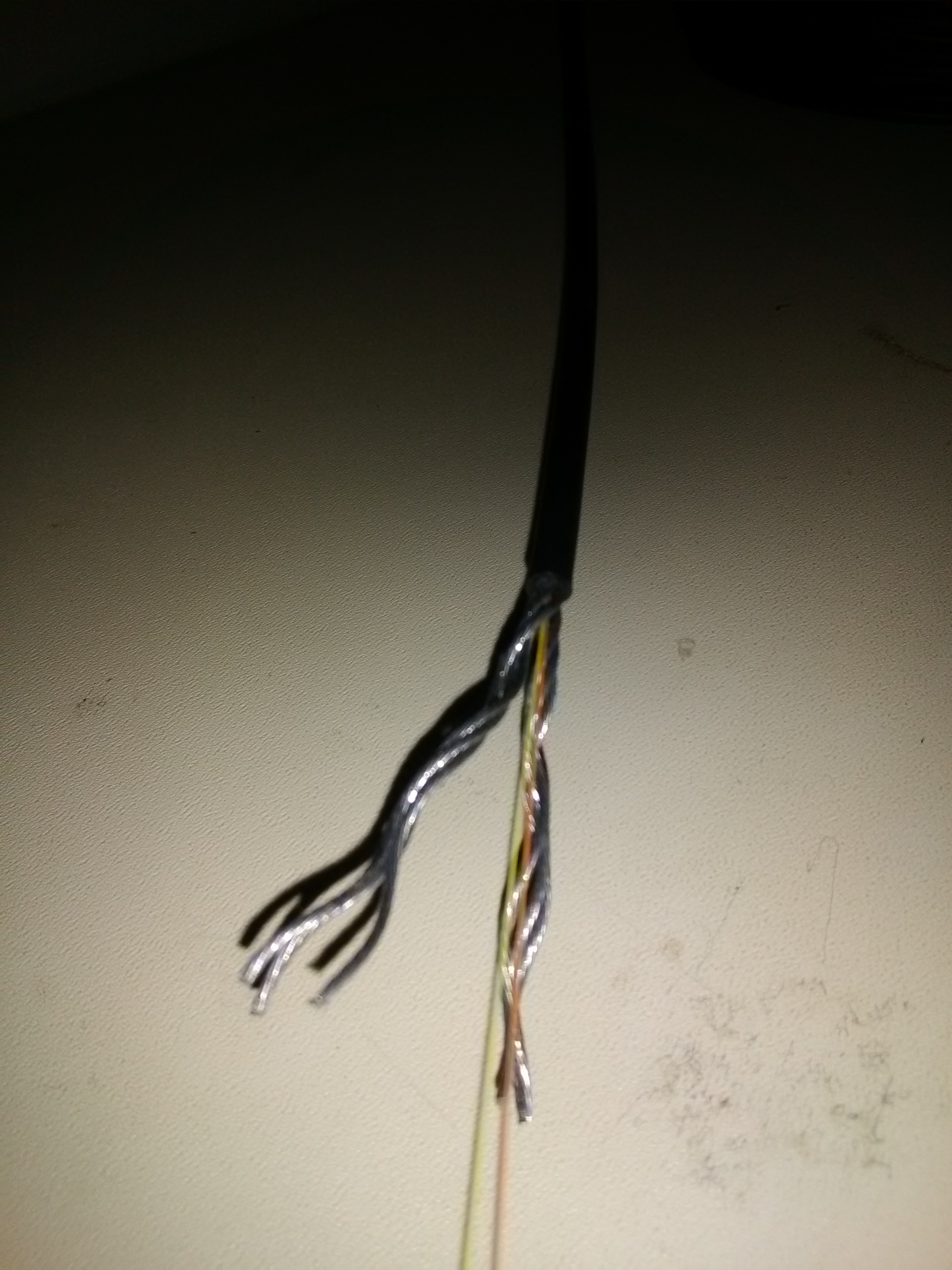

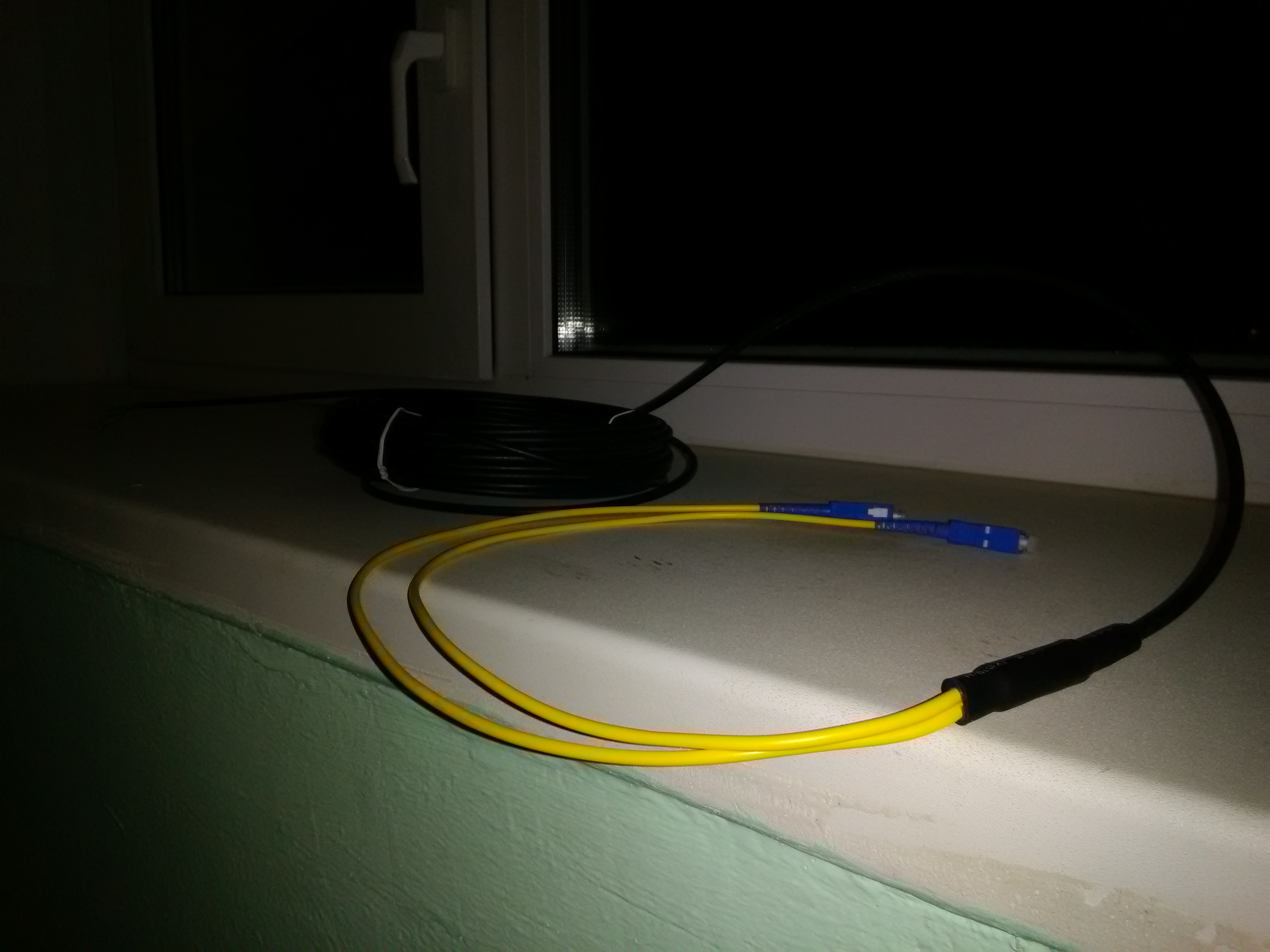

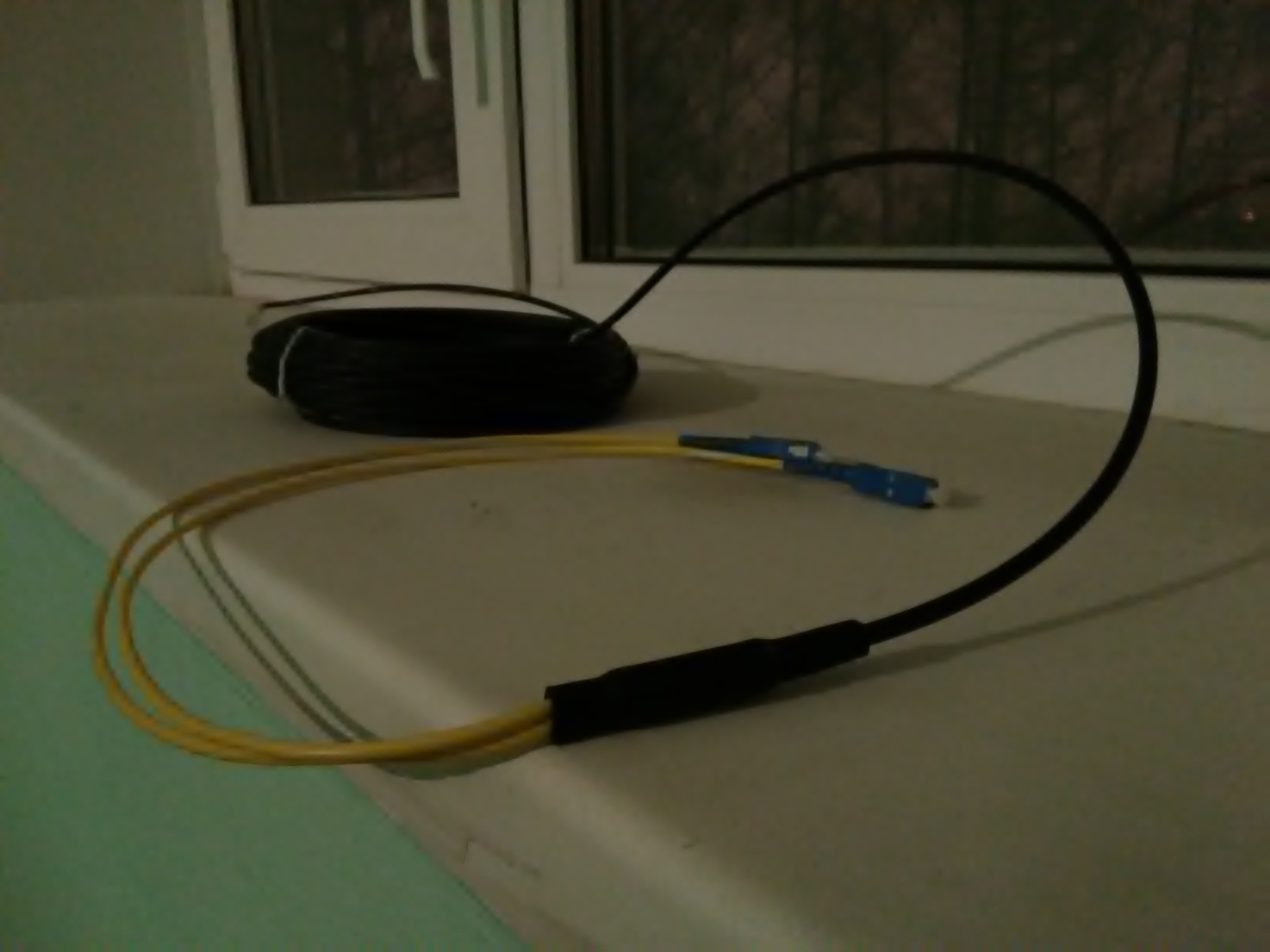

Сегодня привезли кабельную сборку 20 метров.

Заказывал без фанатизма, классику, армированный оптический шнур с оконцовкой с одной стороны.

Вот что приехало за 1720 рублей.

post-121653-039613200 1485451662_thumb.jpg

post-121653-044953400 1485451728_thumb.jpg

post-121653-079265900 1485451747_thumb.jpg

Share this post


Link to post
Share on other sites

На самом деле, я стараюсь заказчикам данную сборку делать между Стойками, чтобы не паять.

Share this post


Link to post
Share on other sites

Там что, простые волокна? Ыыы :(((( Надо бы в 900 мкм буфере за такую цену.

Share this post


Link to post
Share on other sites

Bachaa, ИМЕННО!

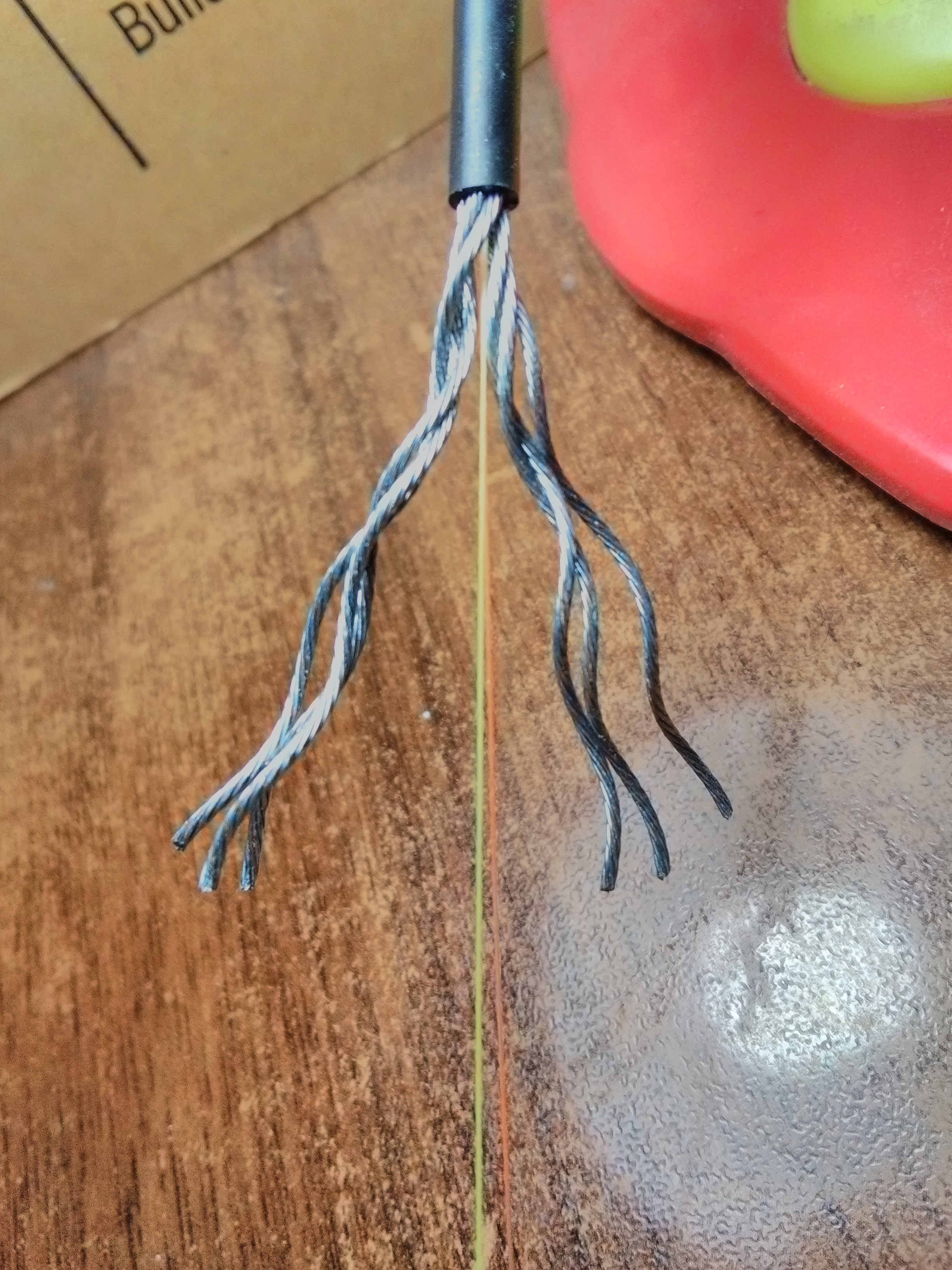

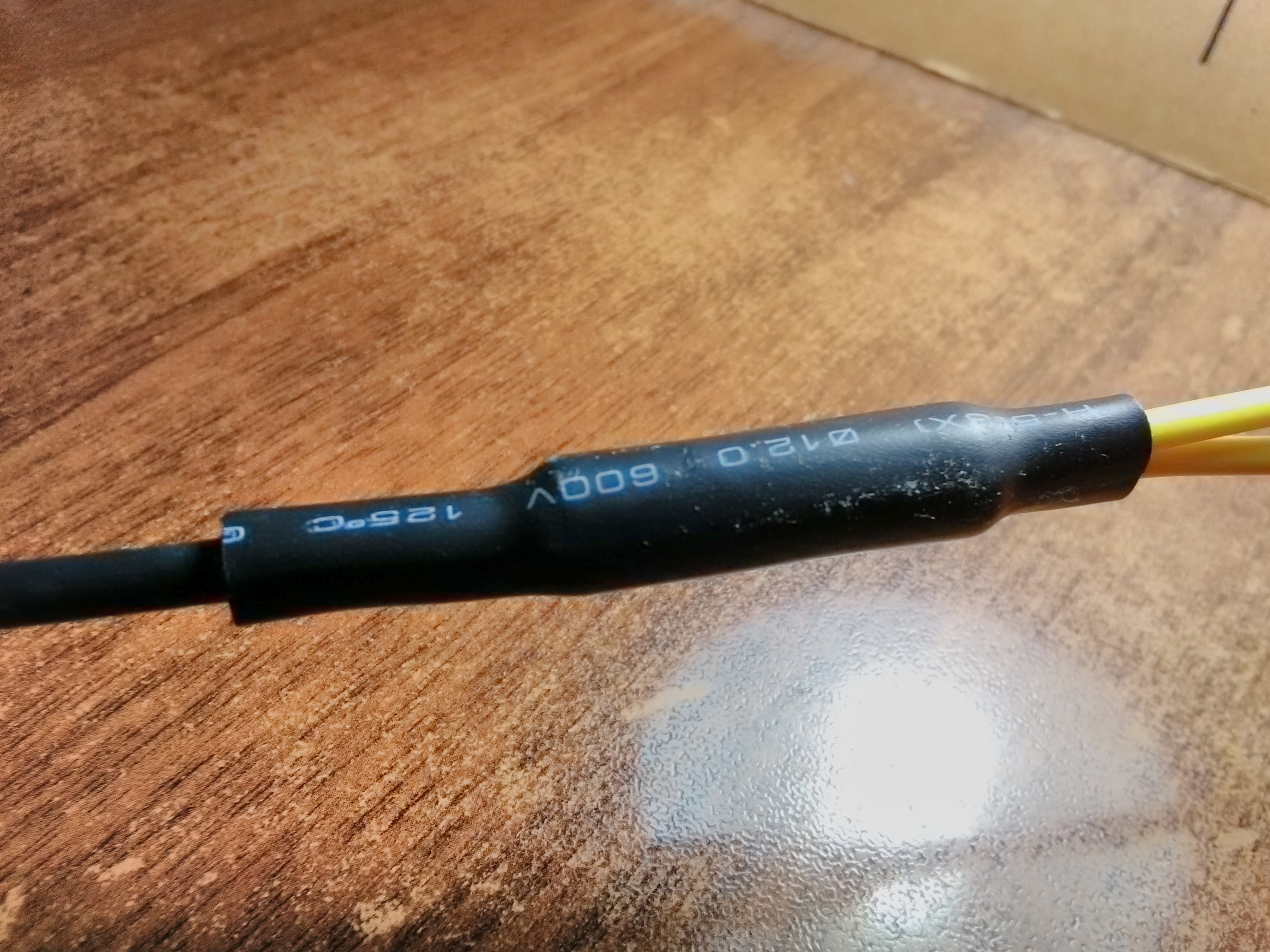

Вообщем эти деятели взяли кабель CK-ОКМБ-01H9-2F2-1,5 (Кабельтов)

и через тут приварили два патч-корда.

post-121653-046655500 1485454666_thumb.jpg

post-121653-078190600 1485454941_thumb.jpg

Edited by RN3DCX

Share this post


Link to post
Share on other sites

Мне кабельтов не нравится, т.к. он без модуля. Но сам кабель интересен. Можно фотографию термоусадки, которую они там используют?



Вообще сборка должна делаться на кабеле с 900мкм буфером. Причем на концах должен быть одет буфер 2 или 3 мм с кевларовыми нитями для прочночти, там же оконечен разъемами, отполирован и опечатан. Вот это можно считать за кабельную сборку.

Share this post


Link to post
Share on other sites

Это gnlan.ru эту сборку тебе запилил?



Я им отправлял ТЗ, мне даже не ответили :))) Жулики.

Share this post


Link to post
Share on other sites

Вообще сборка должна делаться на кабеле с 900мкм буфером. Причем на концах должен быть одет буфер 2 или 3 мм с кевларовыми нитями для прочночти, там же оконечен разъемами, отполирован и опечатан. Вот это можно считать за кабельную сборку.

Так именно такой вариант я и ждал.... Хотя у данной конторы заказывал первый раз.

Но видать звездный не сошлись или кто то открыто впаривает говносборки!



Это gnlan.ru эту сборку тебе запилил?



Bachaa, да вы экстрасенс )))

Перед тем как отплатить, просил выслать фотки образцов.

Сказали что визуально сборка как сборка, мол визуально не отличается от альтернативных сборок других конкурентов.

Ну кроме как, материала кабеля и качество фирул, которые будут у них по лучше качеством!

Поверил на слово, вот он итог...

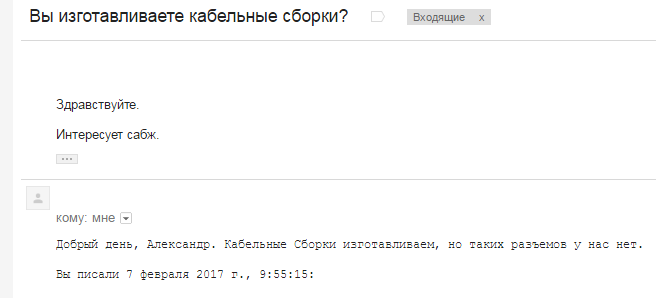

Я им отправлял ТЗ, мне даже не ответили :))) Жулики.



levin@gnlan.ru

Bachaa, на этот ящик черкни,

если есть желание потратить денег в пустую.

Edited by RN3DCX

Share this post


Link to post
Share on other sites

Поверил на слово, вот он итог...



Ну не будем гнать волну на ребят, может не все так плохо окажется :) Попробуйте применить ее там, где планировали. Потом отпишитесь.

Share this post


Link to post
Share on other sites

Bachaa, почему волну?

Мы с вами почему-то сразу сошлись во мнении, что сборка должна выглядеть иначе.

Да и цена как бы не малая, за подобную колхоз сборку.

Share this post


Link to post
Share on other sites

Попробуйте применить ее там, где планировали. Потом отпишитесь.



Лично сам с данным кабелем не работал. Да бы сразу понял, что затея это плохая!

Но вот товарищам из NBN от чем то пригнулся. Вообщем два года они им Москву и М.О. опутывали.

А потом когда начали всплывать проблемы с протуханием сигнала, в темпе вальса начали всё это хозяйство переделывать.

Share this post


Link to post
Share on other sites

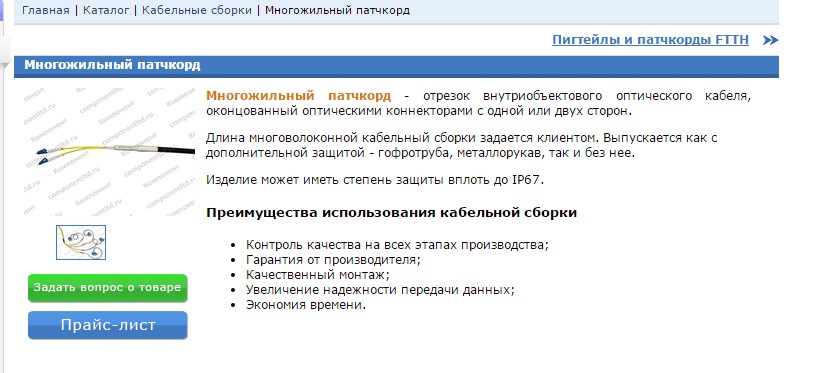

Bachaa, для тебя.http://componentltd.ru/kabel-nye-sborki/mnogozhil-nyyi-patchkord.htm

post-116692-059997400 1485466775_thumb.jpg

Share this post


Link to post
Share on other sites

Сегодня привезли кабельную сборку 20 метров.

Заказывал без фанатизма, классику, армированный оптический шнур с оконцовкой с одной стороны.

Вот что приехало за 1720 рублей.



Вам не понравилось, что приехала кабельная сборка 20м, за 1720р.???

И чем вам не устраивает, что волокна идут в тросу? Сейчас начали многие использовать данный кабель. Его тяжелей сломать, грызуны его не могут перегрызть.

Share this post


Link to post
Share on other sites

Откройте тайну )))

Как данном случае выполняется сращивание кабеля с патч-кодом?

Также через КДЗС и сверху термоусаживаемой трубкой?

post-119758-001443100 1485888314_thumb.jpg

Share this post


Link to post
Share on other sites

Как данном случае выполняется сращивание кабеля с патч-кодом?



Как сделали эту сборку непонятно, т.к. там в кабеле волокна в лаке, а не в буффере. Обычно на сборки применяют кабель с фолокнами в буфере 0,9 мм которые помещают в оболочку 2 или 3 мм и потом клеят на эти волокна разъемы.



А как тут сделано только гадать.

Share this post


Link to post
Share on other sites

сорри за флуд,но таких кнопкав на моей форме нет, видимо совсем уж юзер бесправныйи безголосый.



буду по-старинке, через ссылку с сайта.

Вот фото патчдропов на 1кН



рефка здесь/



Плоский кабель - 0,8кН

Круглый кабелек - 1,5кН

А можно ссылку на производителя?

Share this post


Link to post
Share on other sites

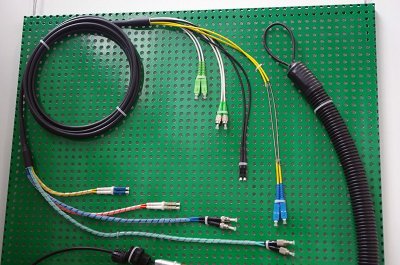

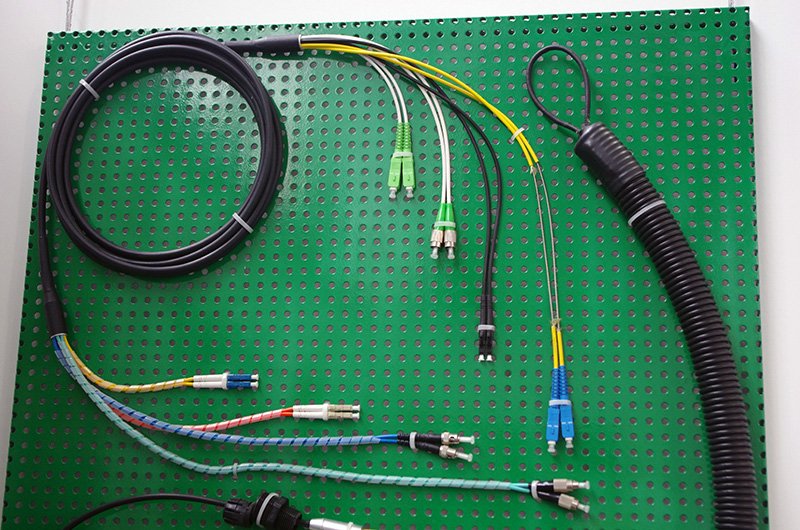

На выставке Cabex 2018 был стенд компании Эмилинк.

Было представленно много вариантов кабельных сборок.

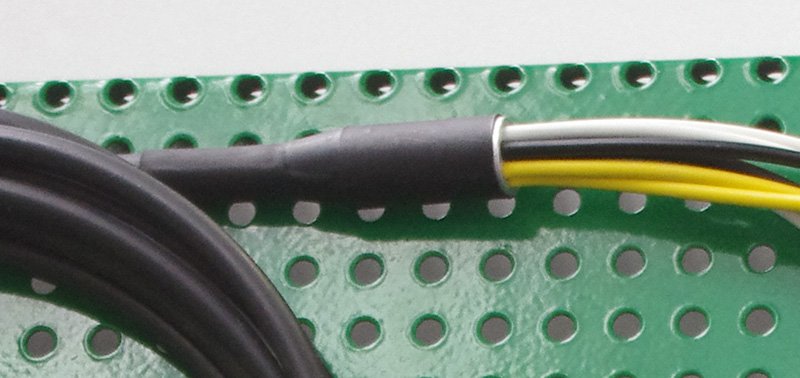

Что меня очень сильно порадовало, так это наличие переходной втулки между кабелем и патчкордами.








Т.е. не просто тупо термоусадка, а именно переходная втулка.



В таком виде кабельная сборка принимает приемлемый товарный вид






Но к сожалению, со слов директора компании, это гораздо дороже и они от безисходности делают сборки на простой термоусадки. На мое возражение, что эта втулка кусок алюминия весом в 20 грамм он сказал, что работы гораздо больше. Я конечно не знаю насколько больше, но по мне так лучше держать марку, чем гнать гуано или вообще не делать такую продукцию.  Им конечно видней, на всякий товар есть свой клиент.







Share this post


Link to post
Share on other sites

В 26.01.2017 в 23:31, RN3DCX сказал:

Сегодня привезли кабельную сборку 20 метров.

Заказывал без фанатизма, классику, армированный оптический шнур с оконцовкой с одной стороны.

Вот что приехало за 1720 рублей.

....

Не совсем понятна суть претензии. В целом сборка стандартная. То, что сделана она на базе кабеля от Кабельтов, это скорее плюс чем минус. Как сказал A.V.: Его тяжелей сломать, грызуны его не могут перегрызть.  Что совершенно верно, особенно применительно к сложным условиям и при наличии заражения грызунами. Вы заказывали сборку с "армированным оптическим шнуром " - вам сделали с армированием.



То, что используется термоусадка на переходе, вместо переходной муфты, то с одной стороны да "Красиво/аккуратно, прочно/надежно"  но увеличивает стоимость сборки, а это не всем нравится.



Вы написали, что "через тут приварили два патч-корда.", однако факта "приварили" я на фото не увидел. Если есть, то опубликуйте. Если же нет, то волокна, как видно, уложены в 3mm буфер, что является нормой. Правда, опять же из фото не видно: есть ли там кевлар или нет.



Что же касается цены, то она вполне адекватна для сборки с армированием, если конечно армирование вам действительно нужно было.



Производителя не защищаю, тем более никогда с ним не сталкивался, однако справедливости ради свое мнение сказал.

Share this post


Link to post
Share on other sites



5 часов назад, fiberoptic сказал:

Не совсем понятна суть претензии.

На первой странице все написано предельно ясно.



5 часов назад, fiberoptic сказал:

То, что сделана она на базе кабеля от Кабельтов, это скорее плюс чем минус.

Когда нет опыта эксплуатации данного кабеля, делать подобные заявления плохая затея.



5 часов назад, fiberoptic сказал:

То, что используется термоусадка на переходе, вместо переходной муфты, то с одной стороны да "Красиво/аккуратно, прочно/надежно"  но увеличивает стоимость сборки, а это не всем нравится.



Сборку с термоусадкой я и сам могу сделать в домашних условиях.



5 часов назад, fiberoptic сказал:

Вы написали, что "через тут приварили два патч-корда.", однако факта "приварили" я на фото не увидел.

Контакты директора есть на первой станице. Закажи сборку и убедитесь в этом сами.



5 часов назад, fiberoptic сказал:

Что же касается цены, то она вполне адекватна для сборки с армированием, если конечно армирование вам действительно нужно было.

Вот подтверждение того, что с данным кабелем вы не работали, его стоимость 19 рублей за погонный метр.





два патч-корда + 100 руб

Share this post


Link to post
Share on other sites

Где-то я встречал приспособы для протаскивания патчкордов в трубках. То ли видос какой видел и отметил что прикольно придумано.



А для чего патч нужен клееный, а не сваренный?

Share this post
