[Tonchi]

Был случай когда радио оглухло на Mikrotik Groove, если подойти слишком близко то Wi-Fi сеть было видно и она работала, если же отойти на 5-8 метров, связь пропадала. Как оказалось потом, антенна оглухла и её починили на сервис центре...



Второй случай и не один, выгорел Ethernet порт после грозы.



Как спастись от грозы? и где лучше монтировать антенны, чтобы они не выгорали?

[jdemon]

Вы переформулируйте когда отпустит, а лучше мне отыпте, я вам таких историй понарассказываю.



Там 2 составляющие, высокое напряжение и статическое электричество, вы о каком конкретно?

Заземление и грозоразрядники ваше спасение.

[Tonchi]

jdemon

Поделитесь тогда своим методом спасения от молнии))

Что чаще всего горит, Езернет порт или радио? или лучше заземлять и то и другое.

Информации в интернете полно, хотелось бы услышать из практики людей))

[ccc]

От молнии спасает оптика, все остальное от лукавого, а так землите корпус антенны если там конечно есть специальный винт заземления например как на корпусах infinet. И тяните только Экранированной витой парой.

[Yuraner]

антенна оглухла и её починили на сервис центре...

Радиоканал ничем не защитить, т.ч. усилки так и будут регулярно сгорать.

От молнии спасает оптика,

+1

[Tonchi]

И тяните только Экранированной витой парой.

Оптику тяжело и затратно вести, нужно всякие конвертеры и т.д.

После того как некоторые антены згорели, перетянул их уже на экранированный кабель.



Если ставить экранированный кабель, тогда переживать за згорание Езернет порта не нужно?

И что скажите за металические конектора? лучше их ставить или разницы нет?

И последний вопрос, корпус пластиковый, болта такого нет... в таком случае решение какое-то есть?

[Samgabial]

Если используете FTP-кабель, то использование экранированных разъёмов обязательно. Также обязательно наличие правильного заземления.

Без заземления устройства грозозащиты бесполезны, а экранированный кабель ещё и вреден.

[rororv]

да фактически никак . если молния въ....т рядом , то никакая грозозащита и заземление ни помогут . за пять лет работы вышло по вине грозы 10 абонентских точек ( 9 отремонтированы ). в основном летели по lan-портам . в этом году грозой выбило 6 рокетов . но и молния шарахнула фактически в мачты , в этом момент в серверной искрило - мама не горюй .

[belokuriha]

А что тут может спасти та , если где то рядом то хоть есть защита хоть нет , все равно супрессоры вылетят , а вот от прямого попадания (как на фото) увы только Зевс вам в помощь.

[Dmitry Polyakov]

от прямого попадания ничего не спасёт(( так же как и от попадания рядом.

а вот от серъёзных наводок поможет грозозащита или эта и как тут уже сказали, должно быть хорошее заземление, без него грозозащита не работает.

[Saab95]

Если используете FTP-кабель, то использование экранированных разъёмов обязательно. Также обязательно наличие правильного заземления.

Без заземления устройства грозозащиты бесполезны, а экранированный кабель ещё и вреден.

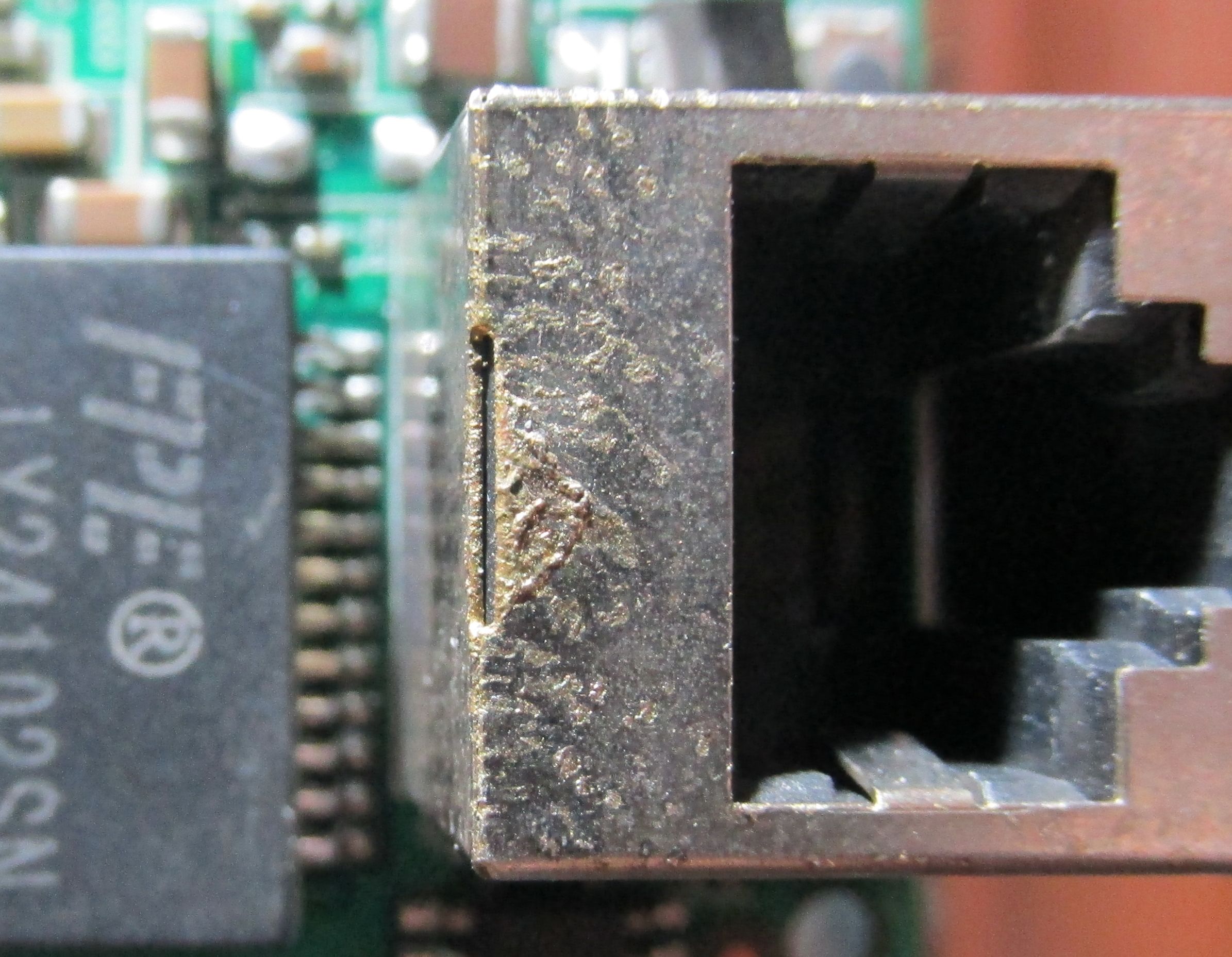

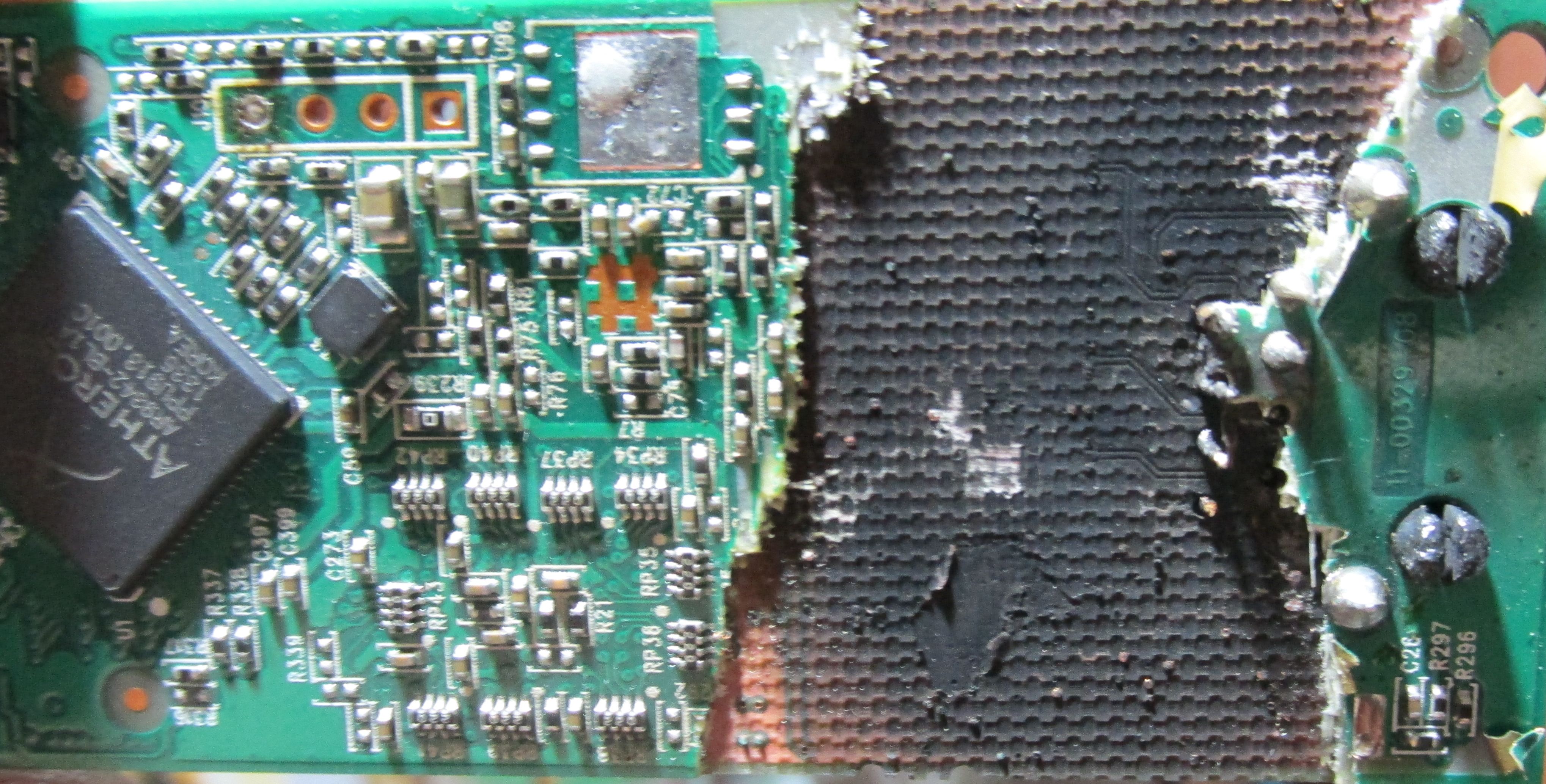

Важно понимать для чего нужны экранированные разъемы. Обычно эта та часть, из-за которой и сгорает оборудование. Если есть возможность, нужно внизу оплетку кабеля соединять под винтовую клемму заземления, а вверху под клемму заземления оборудования. В стыке оплетка и металлический коннектор очень большое сопротивление в момент появления статики, т.к. прямого контакта там нет.



У нас в тех местах, где все заземлено через винтовые клеммы, сетевые порты вообще не выгорали. Естественно, должно быть хорошее заземление на крыше, т.к. все корпуса оборудования должны быть алюминиевые, заземление вверху на корпус тоже обязательно.

[dryukov]

Важно понимать для чего нужны экранированные разъемы.

Обычно эта та часть, из-за которой и сгорает оборудование.

Если есть возможность, нужно внизу оплетку кабеля соединять под винтовую клемму заземления, а вверху под клемму заземления оборудования.

В стыке оплетка и металлический коннектор очень большое сопротивление в момент появления статики, т.к. прямого контакта там нет.

У нас в тех местах, где все заземлено через винтовые клеммы, сетевые порты вообще не выгорали.

Естественно, должно быть хорошее заземление на крыше, т.к. все корпуса оборудования должны быть алюминиевые, заземление вверху на корпус тоже обязательно.



Из за экранированных разъемов сгорает оборудование, логично, наверное кем то доказано.

Статика и импульс оказывается одно и тоже, не знал что для стекания статики с капель дождя и ветра нужно нулевое сопротивление железного проводника и железного колпачка.

Если всё заземлить через винтовые клеммы то гореть будет нечему кроме самого заземления это точно.

Всегда считал, что на крыше хорошее заземление редкость, думал что его там быть не должно, за исключением заземленного молниеотвода.

Не знал что только алюминий спасает от перенапряжения, причем заземленное только сверху.

Всегда верил книжкам для связистов где сказано как должно заземляться оборудование, для меня открытие что заземлять нужно с двух сторон на разные контуры заземления.

[Saab95]

Из за экранированных разъемов сгорает оборудование, логично, наверное кем то доказано.



Не нужно выдергивать слова из контекста и подменять понятия. Есть разъемы для ВЧ кабелей, все знают каким образом у них оплетка соединяется с корпусом разъема. Аналогичное соединение экранированного коннектора витой пары ни в какое сравнение идти не может.



Статика и импульс оказывается одно и тоже, не знал что для стекания статики с капель дождя и ветра нужно нулевое сопротивление железного проводника и железного колпачка.



Если вы пытаетесь защититься от статики, то для вас не важно то, что в случае импульса оборудование обязательно сгорит?



Если всё заземлить через винтовые клеммы то гореть будет нечему кроме самого заземления это точно.



Из-за чего сгорает оборудование в грозу? Из-за разности потенциалов, если в момент разряда все части оборудования окажутся под одинаковым напряжением, ничего никогда не сгорит.



Всегда считал, что на крыше хорошее заземление редкость, думал что его там быть не должно, за исключением заземленного молниеотвода.



Это смотря на каких крышах, если это старая 5-ти этажка, то там его не будет, если это современный монолитный дом, то оно там есть. На промышленных зданиях оно тоже всегда есть. Учитывая то, что легальные операторы не вешают оборудование абы где, то у них ничего и не горит.



Не знал что только алюминий спасает от перенапряжения, причем заземленное только сверху.



Если вы разместите оборудование в алюминиевом корпусе, при чем контакт с антеннами и их ВЧ кабелями будет надежный, то никакие части оборудования в грозу не сгорят, а только привет по витой паре придет, если она плохо заземлена.



Всегда верил книжкам для связистов где сказано как должно заземляться оборудование, для меня открытие что заземлять нужно с двух сторон на разные контуры заземления.



В книжках для связистов не указано про заземления витой пары, если бы читали нормальные книжки, то видели, что витая пара заземляется каждые 25 метров, а не только с двух сторон.

[belokuriha]

В книжках для связистов не указано про заземления витой пары, если бы читали нормальные книжки, то видели, что витая пара заземляется каждые 25 метров, а не только с двух сторон.

Самый хороший пример это фидера до антенн у сотовиков. У них же что витая пара к блокам , что сами ВЧ фидера идут с заземлением через хх метров

[dryukov]

Короче микрофоны тоже нужно заземлять с двух сторон, на разные контуры заземления.

[Tonchi]

Я так понимаю, что заземлять нужно и саму Антену и отдельно Ethernet порт

Для заземления антенны подойдет вот такой вариант да?

Для заземления Ethernet порта, вот такой вариант

Плюс нужно экранированный кабель и коннектор.



Вопросы:

1. Как заземлять коннектор?

2. Можно заземлять антенну и Ethernet порт до одной земли?

3. И последний вопрос, AP передатчик(антенна) стоит на улице, кабель к ней проведен экранированный со сталькой, я могу заземлить антенну к этой стальке что идет с витой парой, а на другом конце заземлить эту стальку? (метров 15-60)

[Saab95]

Большинство, если не все, современные радиокарты уже имеют встроенную грозозащиту дорожкой на плате, то есть проверив тестером сопротивление покажет 0 и указанная вами грозозащита на ВЧ кабель не нужна, достаточно надежного заземления корпуса и антенны.

Сетевой порт желательно защитить грозозащитой, которая защищает все 4 пары кабеля.



Коннекторы не заземляют, заземляют оплетку кабеля, ее лучше под винтовую клемму. Заземлять можно все в одной точке.

[Tonchi]

Большинство, если не все, современные радиокарты уже имеют встроенную грозозащиту дорожкой на плате, то есть проверив тестером сопротивление покажет 0 и указанная вами грозозащита на ВЧ кабель не нужна, достаточно надежного заземления корпуса и антенны.

Посоветуйте пожалуйста как лучше заземлить Mikrotik Groove A52hpn, A2Hpn, A5Hpn ? предполагаю, что это устройство не имеет встроенную грозозащиту дорожкой на плате.



Сетевой порт желательно защитить грозозащитой, которая защищает все 4 пары кабеля.

Не нашел информации на сайте, вот этот вариант грозозащиты защитит все 4 пары кабеля или нет?



заземляют оплетку кабеля

Я так понимаю оплетка кабеля это не та сталька которая идет с кабелем ? (кабель экранированный со сталькой)

[Saab95]

Посоветуйте пожалуйста как лучше заземлить Mikrotik Groove A52hpn, A2Hpn, A5Hpn ? предполагаю, что это устройство не имеет встроенную грозозащиту дорожкой на плате.



Это оборудование не нужно использовать, если хотите всенаправленное покрытие в 5ггц, то используйте омнитик, в 2ггц круговые антенны вообще не используют для работы, т.к. тот же хотспот будет лучше работать, имея 2 антенны, а это доступно на платах типа RB912, на которых есть встроенная грозозащита.



Не нашел информации на сайте, вот этот вариант грозозащиты защитит все 4 пары кабеля или нет?



Нет, как вы ее к груву-то подключите? Такую только внизу в помещении поставить можно, на улице надо - Ubiquiti Ethernet Surge Protector.





Я так понимаю оплетка кабеля это не та сталька которая идет с кабелем ? (кабель экранированный со сталькой)



Оплетка это оплетка ВЧ кабеля от антенны до радиооборудования.

[Tonchi]

тот же хотспот будет лучше работать, имея 2 антенны, а это доступно на платах типа RB912, на которых есть встроенная грозозащита.

Заинтересовал ваш совет. Не нашел информации какой коэффициент усиления антенн на этой плате? (dbi) или к ней еще нужно присоединить антенны?

Я так понимаю, на Микротике Хотспоты лучше поднимать вот на таких платах нежели на Groove-ах?

К этим платам есть какие-то стандартные корпуса или самостоятельно нужно что-то собрать?

[Saab95]

Есть плата RB912 со встроенным адаптером 2ггц, ее можно разместить в специальный корпус от RF Elements, вверху этого корпуса будут торчать 2 маленьких разъема, на которые наворачиваете 2 внешние всенаправленные антенны.

Другой вариант Base Box 2 - у нее уже все встроено и торчат опять же 2 разъема для подключения антенн, туда накручиваете 2 всенаправленных антенны.



Первый вариант имеет смысл собирать в алюминиевом корпусе, у указанного производителя такой есть (2 варианта, один пластик, второй алюминий), т.к. он будет собирать меньше помех и т.п.



Радиомодуль настраиваете в одноканальный режим, например A, устанавливаете мощность 18дбм, ограничение по минимальному сигналу -75 или -77. Тогда абоненты вне зоны действия не смогут подключиться и подойдут ближе, а индикатор их уровня сигнала будет показывать реальные цифры, некоторые любят ставить мощность 30 в настройках, в итоге клиенты везде видят все "палочки", но подключиться к сети не могут.

[Tonchi]

плата RB912 со встроенным адаптером 2ггц

Немножко ознакомился с информацией об этой плате, где-то прочитал, что к ней можно докупить еще дополнительную плату на 5 ГГц и тогда плата может работать одновременно в двух режимах 2.4 / 5 Ghz, это правда?

Если это так, то это не плохое решение, ведь смартфоны потихоньку начинают работать с этим диапазоном частот и если Wi-Fi будет плохо работать на 2.4 Ghz, пользователи смогут переключиться на точку с 5 Ghz если их устройство будет поддерживать эту частоту. А как я понимаю, 5 ГГц эфир чище и лучше. Если это не так, поправьте меня.



Другой вариант Base Box 2

Какие антенны лучше ставить на это устройство? Антенна будет на высоте примерно 5-8 метров.

Задача режим Хотспота



(2 варианта, один пластик, второй алюминий)

алюминиевый корпус будет лучше пластикового? и существенный будет прирост или не значительно?

Так как Base Box 2 идет уже сразу собранным устройством. (но в будущем не будет возможности подключить дополнительную плату на 5ГГц, что делает это устройство немного проигрышным)

[Yuraner]

это доступно на платах типа RB912, на которых есть встроенная грозозащита.

Аж интересно стало, пошёл посмотреть, нифига не нашёл акромя стандартной защиты от МЕЛКОЙ статики.

Сааб - какими элементами схемы реализована грозозащита? Пожалуйста перечислите по обозначениям на плате(к примеру D9, L84, T03, etc.).

[Saab95]

Немножко ознакомился с информацией об этой плате, где-то прочитал, что к ней можно докупить еще дополнительную плату на 5 ГГц и тогда плата может работать одновременно в двух режимах 2.4 / 5 Ghz, это правда?

Если это так, то это не плохое решение, ведь смартфоны потихоньку начинают работать с этим диапазоном частот и если Wi-Fi будет плохо работать на 2.4 Ghz, пользователи смогут переключиться на точку с 5 Ghz если их устройство будет поддерживать эту частоту. А как я понимаю, 5 ГГц эфир чище и лучше. Если это не так, поправьте меня.



5ггц радиомодули мелкого формата очень плохие по качеству, для хотспта только и годятся. Но нет никакого смысла их использовать, т.к. уже есть готовый OmniTIK, по цене это выгоднее. Он же бывает и с подачей PoE, то есть вешаете его на мачте, втыкаете вторую точку для 2ггц, и туда же можно приемную на 5ггц.



Какие антенны лучше ставить на это устройство? Антенна будет на высоте примерно 5-8 метров.

Задача режим Хотспота



У микротика есть маленькие штырьковые, у RF Elements есть маленькие штырьковые. Усиление у них 2дби, этого достаточно для работы.



алюминиевый корпус будет лучше пластикового? и существенный будет прирост или не значительно?

Так как Base Box 2 идет уже сразу собранным устройством. (но в будущем не будет возможности подключить дополнительную плату на 5ГГц, что делает это устройство немного проигрышным)



В Base Box 2 тоже можно поставить эту плату. Алюминиевый корпус лучше, но он не даст какой-то заметной разницы при не грамотном планировании размещения оборудования, если прятать пластиковые устройства разными элементами, можно получить тот же эффект.



Аж интересно стало, пошёл посмотреть, нифига не нашёл акромя стандартной защиты от МЕЛКОЙ статики.

Сааб - какими элементами схемы реализована грозозащита? Пожалуйста перечислите по обозначениям на плате(к примеру D9, L84, T03, etc.).



У меня сейчас времени на доскональный ответ, защита сетевого порта выполнена черненькой маленькой деталькой с выводами с каждой стороны, которые замыкают линии витой пары на массу, в случае сильного привета сгорает и требует либо замены на новую, либо демонтажа детали, но тогда следующий привет может сломать устройство. Защита по радио выполнена путем заземления антенного входа на массу.

[Yuraner]

У меня сейчас времени на доскональный ответ, защита сетевого порта выполнена черненькой маленькой деталькой с выводами с каждой стороны, которые замыкают линии витой пары на массу, в случае сильного привета сгорает и требует либо замены на новую, либо демонтажа детали, но тогда следующий привет может сломать устройство. Защита по радио выполнена путем заземления антенного входа на массу.

Вот-вот. Принцип работы супрессора(в данном случае TVS-сборки) описан не совсем правильно, но в общих чертах близко. Так вот Сааб, супрессоры никогда не являлись и никогда не будут являться грозозащитой, это защита от наведённой статики от бытовых электролиний и прочих низкоэнергитических помех гуляющих по бытовой электросети, не более того! Т.ч. Ваш "доскональный ответ" не требуется, не вводите в заблуждение клиентов, коли занимаетесь рекламой.
