Уважаемые гуру помогите разобраться

Доброй ночи всем . Уважаемые специалисты помогите разобраться с ситуацией . А она такова есть мост wi-fi AirGrid m2 1 антена на 10 этажном доме другая в частном секторе расстояние 200 метров по середине стоят сосны в них примерно 8 метровое окно. Теперь непосредственно к задаче решил я поделиться интернетом со своими дорогими соседями а их у меня накопилось 8 штук и каждому скорость нужна примерно от 20-30 мбит .Подскажите какое оборудование выбрать .Предпочтительно из убикюти и микротика . Спасибо за понимание и помощь заранее(если сильно нужно то могу фото прилепить окна )

Share this post


Link to post
Share on other sites
другая в частном секторе расстояние 200 метров

оптика.

Share this post


Link to post
Share on other sites

Доброй ночи всем . Уважаемые специалисты помогите разобраться с ситуацией . А она такова есть мост wi-fi AirGrid m2 1 антена на 10 этажном доме другая в частном секторе расстояние 200 метров по середине стоят сосны в них примерно 8 метровое окно. Теперь непосредственно к задаче решил я поделиться интернетом со своими дорогими соседями а их у меня накопилось 8 штук и каждому скорость нужна примерно от 20-30 мбит .Подскажите какое оборудование выбрать .Предпочтительно из убикюти и микротика . Спасибо за понимание и помощь заранее(если сильно нужно то могу фото прилепить окна )

Фотку дайте и какие сигналы и скорость на AirGrid m2?

Share this post


Link to post
Share on other sites

скорость

RX: 28.37 Mbps

TX: 27.93 Mbps

Total: 56.30 Mbps

Signal Strength:-54 dBm

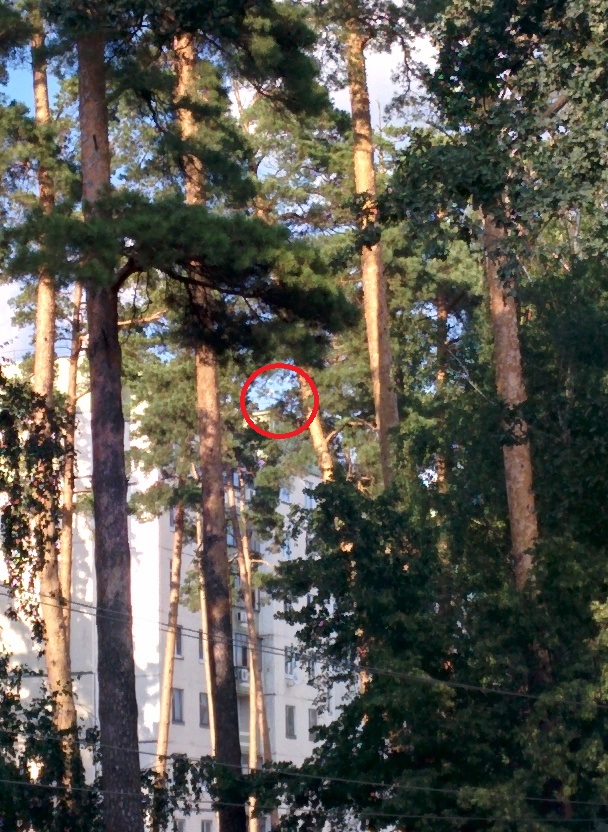

post-128958-005883000 1438184011_thumb.jpg

Edited by Raftiger

Share this post


Link to post
Share on other sites

Радиомаршрутизатор MikroTik SXTG 802.11ac рассматриваю их как альтернативу нынешнему wiFi мосту . Хотелось бы услышать Ваше мнение

Share this post


Link to post
Share on other sites

Для одноканального грида у Вас отличные показатели. Прислушайтесь к совету про оптику, выйдет дешевле и надёжнее.

Уже у себя поставите роутер, микрот или ubnt erl, и будете радовать соседей чётко нарезанными скоростями.

Edited by Samgabial

Share this post


Link to post
Share on other sites

Для одноканального грида у Вас отличные показатели. Прислушайтесь к совету про оптику, выйдет дешевле и надёжнее.

Уже у себя поставите роутер, микрот или ubnt erl, и будете радовать соседей чётко нарезанными скоростями.

Если Вас не затруднит дать ссылку на полный процесс создания частной линий из ВОЛС(если можно ссылку или название).И если уж совсем не затруднит то назвать примерную сумму протяжки ВОЛС .

Share this post


Link to post
Share on other sites

скорость

RX: 28.37 Mbps

TX: 27.93 Mbps

Total: 56.30 Mbps

Signal Strength:-54 dBm



Переместите антенну на крыше многоэтажки влево тогда будет прямая видимость. Используя 5ггц оборудование получите скорости 100/100 мегабит.

Share this post


Link to post
Share on other sites

Используя 5ггц оборудование получите скорости 100/100 мегабит.

не получите

Share this post


Link to post
Share on other sites

Используя 5ггц оборудование получите скорости 100/100 мегабит.

не получите

Поддержу сааба. Используя 5ггц оборудование получите скорости 100/100 мегабит. Думаю даже антенну перевешивать не прийдется.



Но оптика будет интересней !

Share this post


Link to post
Share on other sites

И если уж совсем не затруднит то назвать примерную сумму протяжки ВОЛС .

1. Оптика 4-8волс ~250метров, диаметр троса от 3.6мм лучше 5 и выше, напрмер UT004-SM-48, LT004-SM-18 или аналогичный 100-150-200$.

1.1 Крепеж для подвеса оптики 10-20$.

2. Медики ~50-60$ пара или свичи 130$ 2 штуки.

3. SFP модули 2шт 30-40$

4. Оптические минибоксы, патчи. все вместе 20-30$

5. За работу сварщику ~50$ а может и дешевле/дороже, возможно со сварщиками провайдера договорится.

Share this post


Link to post
Share on other sites



Используя 5ггц оборудование получите скорости 100/100 мегабит.

не получите
Дело в том что 100 мбит мало. Тут еще людям нужно раздавать . Нужна скорость больше .Тут молодой человек посоветовал оптику кинуть. Я Созвонился с одним человеком он мне наговорил проект согласовать аренду столбов с тем кому они принадлежат. На мое предложение сделать "по-русский" он ответил категоричным нет.
Уважаемые люди я с этой проблемой столкнулся впервые то с WI-FI мостом что с построением канала из Оптического-волокна . НЕ оставьте с бедой один на один так как все мы люди всем нужен интернет . подскажите какое оборудование нужно для оптики если нет времени писать список то приму с радостью любую информацию (Название книг , ссылки. я человек не ленивый))))))) )
И на счет микротика MikroTik SXT 5 ac тут по тестам показывают бешенный результат в 479 мбит я не ребенок понимаю что они стоят др на др .Но если кто использует или использовал какую максимальную скорость можно добиться на расстояний 200 метров при уже прямой видимости так как вызвать бригаду лесопилов и срубить 2 сосен не проблема
Edited by Raftiger

Share this post


Link to post
Share on other sites

Я Созвонился с одним человеком он мне наговорил проект согласовать аренду столбов с тем кому они принадлежат.

На 200 метров столбы в аренду не нужны. Две точки крепления, одна высотка, вторая в ЧС.

Share this post


Link to post
Share on other sites
Уважаемые люди я с этой проблемой столкнулся впервые то с WI-FI мостом что с построением канала из Оптического-волокна . НЕ оставьте с бедой один на один так как все мы люди всем нужен интернет . подскажите какое оборудование нужно для оптики если нет времени писать список то приму с радостью любую информацию (Название книг , ссылки. я человек не ленивый))))))) )

В соседнем разделе темы почитайте, и там же спрашивайте, под Ваши хотелки подойдёт только оптика, на худой конец ЭирФибер24. Про Вай-фай забудьте.

Share this post


Link to post
Share on other sites
Уважаемые люди я с этой проблемой столкнулся впервые то с WI-FI мостом что с построением канала из Оптического-волокна . НЕ оставьте с бедой один на один так как все мы люди всем нужен интернет . подскажите какое оборудование нужно для оптики если нет времени писать список то приму с радостью любую информацию (Название книг , ссылки. я человек не ленивый))))))) )

В соседнем разделе темы почитайте, и там же спрашивайте, под Ваши хотелки подойдёт только оптика, на худой конец ЭирФибер24. Про Вай-фай забудьте.

AF24 -релейка , нужен LOS - чистая, полностью открытая зона Френеля. Raftiger, оптика для данного случая -лучший вариант, но если выдвинули условия платить за опоры, то не связывайтесь.

На вашем линке спокойно можно получить 170-190 Mbps симплекс на Камбиум ePMP. Ставьте на линк любое 1 Гб в ethernet устройство ePMP в 2.4 или 5 Ггц c любыми dual pol антеннами и все будет работать.

Share this post


Link to post
Share on other sites

Raftiger, основной вопрос, который возникает - даст ли Вам провайдер скорость >100М?

Административно-разрешительные вопросы опустим, т.к. без опыта Вы утонете в них, ничего не сделав, а объем работ не такой серьезный.



Из материалов Вам потребуется:



Подвесной оптический кабель с нагрузкой на растяжение не менее 10 кН, желательно диэлектрик. По сути, достаточно одного волокна, например ДПТа-П-1У (0x8) 10 kH.



Распорные анкеры с кольцами - для крепления к ж/б конструкциям - 2 шт.

Зажимы спиральные (для круглового диэлектрика) или анкерные (для восьмерки) - 2 шт.

Тальрепы - 2 шт.

Крепеж в НАГе можете посмотреть: http://shop.nag.ru/catalog/01895.Kreplenie-kabelya

Маленький кросс-бокс со сплайс-кассетой - 2 шт., типа http://shop.nag.ru/catalog/02085.Krossy/07145.Nastennye/06946.SNR-ODF-6WCC

В кроссы:

Адаптер проходной SC-SC SM - 2 шт., типа http://shop.nag.ru/catalog/04613.Adaptery/07135.Prohodnye/00638.SNR-ADP-SC-SM

Пигтейл SC/UPC SM - 2 шт.(обычно продаются парами), например http://shop.nag.ru/catalog/01898.Patch-kordy/02103.Montazhnye-shnury/01843.SNR-PC-SCUPC-1m09

Гильзы КДЗС - обычно идут в комплекте сплайс-кассет.

Патчкорд оптический SC/UPC SM нужной длины - 2 шт., например http://shop.nag.ru/catalog/01898.Patch-kordy/12428.SM-SC-SC/01827.SNR-PC-SCUPC-1m



По оборудованию:



Если провайдер даст Вам SFP-порт в своем коммутаторе (что вряд ли), тогда нужно подобрать совместимый SFP-модуль.

Если дает медный 1 Гб порт - то ставите медиаконвертер, типа http://shop.nag.ru/catalog/01897.Mediakonvertery/02403.1Gb/05574.SNR-CVT-1000SFP-V2.

Со своей стороны ставите такой же медиаконвертер, чтоб получить медный Гб порт, либо используете коммутатор/роутер с SFP-портом.

В SFP-порты ставите SFP-модули WDM, с одной стороны 1310/1550нм, с другой 1550/1310нм. Например http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03064.SNR-SFP-W35-3 и http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03065.SNR-SFP-W53-3.



Еще медные патчкорды потребуются, естественно.



Кабель на высотке крепите к надежной железобетонной конструкции без резких перегибов, доводите до шкафа провайдера, там ставите кросс и в нем развариваете одно волокно. От кросса в шкаф провайдера оптический патчкорд, там ставите медик с SFP-пальцем и подключаетесь к коммутатору прова.

Кабель опускаете вниз, тянете через лесок так, чтобы не натягивался деревьями, перебрасываете через провода, которые видны на фото и надежно крепите у себя на доме. У себя ставите кросс, развариваете волокно, подключаете медик.

Все, у Вас дома есть медный 1 Гб порт, подключенный к сети провайдера.



Что делать с ним дальше - отдельный разговор.



Если посчитать затраты на материалы и оборудование, то выйдет 15-20к рублей. Можете посмотреть здесь же на форуме в барахолке http://forum.nag.ru/forum/index.php?showforum=5 - вполне реально сэкономить 50% от этой суммы.

Протяжку кабеля вполне можно провести самостоятельно, сложного тут ничего нет.

Сварку у нас шабашники делают в среднем по 300 руб. за стык (при этом обычно есть минимум 2000 руб., за который незнакомый Вам человек вообще куда-то поедет). Если сообщите свой регион, может быть найдутся добрые люди поблизости ))

Если со сварщиками туго, можете попробовать быстрые коннекторы, например http://shop.nag.ru/catalog/02336.Konnektory/07134.Beskleevye/08282.SNR-FTTH-FC-SC. Тут видеоинструкция по ним есть: http://nag.ru/projects/v_instruction/22024/byistryiy-konnektor-tipa-sc.html



Удачи Вам!

Share this post


Link to post
Share on other sites

На 200 метров сварка не нужна, достаточно 2 быстрых коннектора, скол обычным лезвием. SFP модули на 20км нужны естественно.



AF24 -релейка , нужен LOS - чистая, полностью открытая зона Френеля.



Аирфибер на 24ггц работает и через небольшие кусты, при расстоянии 200 метров можно получить в таких условиях мегабит 200 точно. Правда что будет в дождик не ясно.



И на счет микротика MikroTik SXT 5 ac тут по тестам показывают бешенный результат в 479 мбит я не ребенок понимаю что они стоят др на др .Но если кто использует или использовал какую максимальную скорость можно добиться на расстояний 200 метров при уже прямой видимости так как вызвать бригаду лесопилов и срубить 2 сосен не проблема



Вы можете поставить 2 и более параллельных линка, хоть 10 параллельных линков. Соответственно нужно 20 радиоустройств и 2 маршрутизатора Mikrotik CCR 16 ядер. Они будут балансировать данные, передаваемые через каждый радиоканал, сможете получить не один гигабит скорости.

Share this post


Link to post
Share on other sites

Raftiger, основной вопрос, который возникает - даст ли Вам провайдер скорость >100М?

Административно-разрешительные вопросы опустим, т.к. без опыта Вы утонете в них, ничего не сделав, а объем работ не такой серьезный.



Из материалов Вам потребуется:



Подвесной оптический кабель с нагрузкой на растяжение не менее 10 кН, желательно диэлектрик. По сути, достаточно одного волокна, например ДПТа-П-1У (0x8) 10 kH.



Распорные анкеры с кольцами - для крепления к ж/б конструкциям - 2 шт.

Зажимы спиральные (для круглового диэлектрика) или анкерные (для восьмерки) - 2 шт.

Тальрепы - 2 шт.

Крепеж в НАГе можете посмотреть: http://shop.nag.ru/catalog/01895.Kreplenie-kabelya

Маленький кросс-бокс со сплайс-кассетой - 2 шт., типа http://shop.nag.ru/catalog/02085.Krossy/07145.Nastennye/06946.SNR-ODF-6WCC

В кроссы:

Адаптер проходной SC-SC SM - 2 шт., типа http://shop.nag.ru/catalog/04613.Adaptery/07135.Prohodnye/00638.SNR-ADP-SC-SM

Пигтейл SC/UPC SM - 2 шт.(обычно продаются парами), например http://shop.nag.ru/catalog/01898.Patch-kordy/02103.Montazhnye-shnury/01843.SNR-PC-SCUPC-1m09

Гильзы КДЗС - обычно идут в комплекте сплайс-кассет.

Патчкорд оптический SC/UPC SM нужной длины - 2 шт., например http://shop.nag.ru/catalog/01898.Patch-kordy/12428.SM-SC-SC/01827.SNR-PC-SCUPC-1m



По оборудованию:



Если провайдер даст Вам SFP-порт в своем коммутаторе (что вряд ли), тогда нужно подобрать совместимый SFP-модуль.

Если дает медный 1 Гб порт - то ставите медиаконвертер, типа http://shop.nag.ru/catalog/01897.Mediakonvertery/02403.1Gb/05574.SNR-CVT-1000SFP-V2.

Со своей стороны ставите такой же медиаконвертер, чтоб получить медный Гб порт, либо используете коммутатор/роутер с SFP-портом.

В SFP-порты ставите SFP-модули WDM, с одной стороны 1310/1550нм, с другой 1550/1310нм. Например http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03064.SNR-SFP-W35-3 и http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03065.SNR-SFP-W53-3.



Еще медные патчкорды потребуются, естественно.



Кабель на высотке крепите к надежной железобетонной конструкции без резких перегибов, доводите до шкафа провайдера, там ставите кросс и в нем развариваете одно волокно. От кросса в шкаф провайдера оптический патчкорд, там ставите медик с SFP-пальцем и подключаетесь к коммутатору прова.

Кабель опускаете вниз, тянете через лесок так, чтобы не натягивался деревьями, перебрасываете через провода, которые видны на фото и надежно крепите у себя на доме. У себя ставите кросс, развариваете волокно, подключаете медик.

Все, у Вас дома есть медный 1 Гб порт, подключенный к сети провайдера.



Что делать с ним дальше - отдельный разговор.



Если посчитать затраты на материалы и оборудование, то выйдет 15-20к рублей. Можете посмотреть здесь же на форуме в барахолке http://forum.nag.ru/forum/index.php?showforum=5 - вполне реально сэкономить 50% от этой суммы.

Протяжку кабеля вполне можно провести самостоятельно, сложного тут ничего нет.

Сварку у нас шабашники делают в среднем по 300 руб. за стык (при этом обычно есть минимум 2000 руб., за который незнакомый Вам человек вообще куда-то поедет). Если сообщите свой регион, может быть найдутся добрые люди поблизости ))

Если со сварщиками туго, можете попробовать быстрые коннекторы, например http://shop.nag.ru/catalog/02336.Konnektory/07134.Beskleevye/08282.SNR-FTTH-FC-SC. Тут видеоинструкция по ним есть: http://nag.ru/projects/v_instruction/22024/byistryiy-konnektor-tipa-sc.html



Удачи Вам!

Если верить этомуhttpМоя ссылка то может 1 гб не дать но надеюсь хотя бы примерно
