[SOLVED] Помогите оживить BayRS Router Онтиквариат.

Файло скачалось, помогите оживить этого динозавра.



Шибко понадобились три файлика с сайта авайи. Помогите пожалуйста скачать, у кого есть доступ.



Файлики зовут

arn_proms_15700.tar

arn_proms_15700.exe

arn_corpsuite_15700.exe



Скачать https://support.avay...productId=P0823



Заранее благодарю.

Share this post


Link to post
Share on other sites

была у меня похожая потребность пару лет назад.

Помог Администратор форума http://tek-tips.ru/forum.html

Спасибо ему за это.

Edited by shader

Share this post


Link to post
Share on other sites

Нашёлся добрый человек! Помог скачать. Доброго ему здравия!



Но, на пути возникли трудности.



Что делаем: В коллекционных целях запускаем антикварную железку Bay Networks Advanced Remote Node. Аппаратно железка исправна. Нехороший человек украл из неё флешкарту.



Что сделано: Выбит пароль из NVRAM. Позволяет попасть в "урезанный" Technician Interface при нажатии Ctrl+Break. Найдена карта на 20 мб. Отформатирована. Карта видится. Размер оперативной памяти увеличен до потолка. 32 мб. Добыт софт 15.7.0. Настроена загрузка по сети. Загружается. Позволяет попасть в Backbone Technician Interface.



Что не получается: Теперь, по идее, надо перенести софт на флешкарту. Как гласит мануал, для этого есть два пути. Ин-бенд и Аут-оф-бенд. Для первого есть команда tftp, для второго xmodem.



Хмодем при запуске с нужными опциями просто молчит и ничего не делает. тфтп ругается, что "TFTP service not active." . Как я понимаю, IP не сконфигурирован. ifconfig сделал. Даже пингов нет.



Может, кто из старожилов отрасли припомнит, как восстановить этот девайс?

Share this post


Link to post
Share on other sites

Ну, господа старожилы! Потрясите бородами! Вспомните, как оно было в 98 году!

Share this post


Link to post
Share on other sites

Снятиновскому Автономному филиалу Политехнического Музея требуется специалист по древнему Bay Stack на разовую работу!



Оплата пивом/пончиками.

Share this post


Link to post
Share on other sites

Очевидно надо поднять интерфейс до того, как тянуться по tftp за файлами

Помню было 2 варианта:

- bay command console (bcc)

- technical interface scripts



по умолчанию должен быть скрипт install.bat с его помощью делалась первичная инициализация.



О, вот тут посмотрите k-12.pisd.edu/currinst/network/22.pdf

Share this post


Link to post
Share on other sites
Очевидно надо поднять интерфейс до того, как тянуться по tftp за файлами

Помню было 2 варианта:

- bay command console (bcc)

- technical interface scripts



Флешка пустая. Роутер загружен по сети (TFTP). Нету bcc и скриптов. И инсталла.бат нет. Вернее, всё это есть. На tftp сервере. А оно хочет всё это на флешке.

Share this post


Link to post
Share on other sites
Очевидно надо поднять интерфейс до того, как тянуться по tftp за файлами

Помню было 2 варианта:

- bay command console (bcc)

- technical interface scripts



Флешка пустая. Роутер загружен по сети (TFTP). Нету bcc и скриптов. И инсталла.бат нет. Вернее, всё это есть. На tftp сервере. А оно хочет всё это на флешке.

Попробуйте отформатировать флешку под fat32 налить на нее все необходимое и вставить в роутер.

Если мне память не изменяет там просто fat используется.

Edited by pers123

Share this post


Link to post
Share on other sites

Два часа назад оживил.





Общие вопросы:

1. Скинуть пароль из NVRAM можно или полной очисткой (джампер на плате около кирпичика этой самой NVRAM) или с помощью магии. После вкл. питания, давим Ctrl+C до появления Diag_1> далее d/l/n:5 410000 0 и в перезагруз. Пароля для Manager (именно с большой буквы) нет.

2. Если во время диагностических процедур нажать Ctrl+Break - загрузится сильно кастрированная консолька в которой и можно настроить сетевую загрузку и отформатировать флешку.

3. Флешка нужна типа Linear Flash. Та, которая прикидывается IDE диском - не годидзэ. Годидзэ только "просто флеш". От старых кошек типа 3600 подходит.

4. Часы в этой балалайке - энергонезависимые. И, сцуко, точные. За 10 лет валяния на полке отстали на 27 мин. Вообще, это Результат.

5. Флешка имеет ФС НЕ FAT На компе залить не выйдет.

6. FTP на ней не умеет passive mode. В клиенте нужно отключить passive mode.

7. Эхо веков: По умолчанию маршрутизация - классовая. Безклассовую - надо включать принудительно.





Схема оживления такова:

0. Настраиваем загрузку по сети с TFTP (при загрузке - Ctrl+Break во время диагностики)

1. Запускаем Site Manager (грандиозная аппликуха под винду, идущая в комплекте с софтом или пиратящаяся с авайи).

2. С помощью него генерируем конфигурационный файл для своей платформы, в котором описываем нужные интерфейсы и IP адреса. Настроить можно всё, что вообще умеет эта железка.

3. Загружаемся с этим конфиг-файлом. По сети. Получаем полностью настроеный и рабочий роутер.

4. ....

5. Profit!



Всё загружено, интерфейсы сконфигурированы как написано в конфиге, можно по tftp заливать на флешку

arn.exe

bcc_arn.hlp

inst_arn.bat

debug.al



И менять тип загрузки на локальную. После загрузки получим роутер в состоянии "как с завода".



После загрузки локально, надо запустить run inst_arn.bat оно распросит нас про интрерфейсы, их адреса, и прочее. Запишет локальный конфиг. Это процедура первичной конфигурации.



Далее, конфигурим хоть сайт менеджером, хоть bcc консолью, хоть через веб, хоть SNMP.



ЗЫ Ви таки будете хахататься! Оно, 32 mb RAM с двумя 10baseT и тремя serial, умеет NAT, MPLS, OSPF, BGP!!! И ещё много других, страшных слов! Есть Уеб Интерфейс.

Можно писАть скрипты. Внутренний язык - гибрид shell и basic. let msg = 'Enter length of you penis' Типа цисковского tcl. Там вообще половина административного интерфейса на мегабайте с хвостиком таких вот скриптов.

Абасраться железка. Придумана в конце 90-х прошлого века.ПроцессорЫ (их там много. В первом приближении - 4) Мотороллеры 68000

Share this post


Link to post
Share on other sites


Вот вообще, свой сейчас жену попрошу сфокать. Фотоаппарат - её область компетенции. ))

Share this post


Link to post
Share on other sites

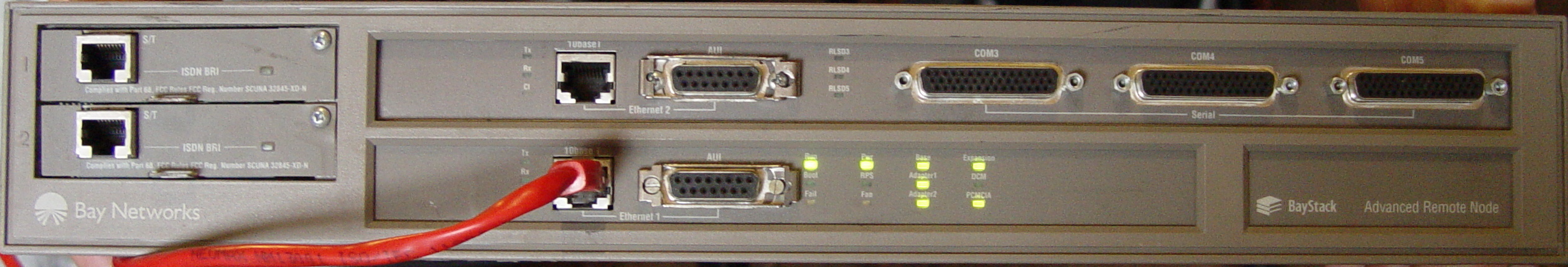

Вот мой.Купил лет 10 назад у НАГа на распродаже за, толи 5, толи 7 бякисов.


Share this post


Link to post
Share on other sites

Неплохой домашний роутер получился. :)))

Share this post


Link to post
Share on other sites

Ну да. 10 мбит только, правда. NAT умеет.
