MikroTik RouterBoard RB2011UAS-2HnD-IN+ SFP модуль не работает

Добрый день форумчане.

Вот такая у меня проблема. Приобрёл данный девайс с расчётом поставить SFP модуль и убрать медиаконвертер установленный провайдером. При подключении линк появился, а интернет не работает. При этом из настроек забивал только IP провайдера и шлюз. При подключении через медиаконвертор всё пашет без проблем. В чем моя ошибка??? на что обратить внимание??? какие настройки требуются дополнительно. Как я понял то никаких дополнительных настроек быть не должно или я не прав???

С уважением Борис

Share this post


Link to post
Share on other sites

1.модуль должен соответствовать это утверждал сааб

2.мне так и не удалось соеденить модуль и медик, модуль-модуль без проблем

Share this post


Link to post
Share on other sites
модуль должен соответствовать это утверждал сааб

Модуль соответствует, 1.25 тот что в роутер и сопрягаемый с ним в паре тот что от провайдера оба на 20 км. В описалове стоит что любой производитель 1.25 Gb.

мне так и не удалось соеденить модуль и медик, модуль-модуль без проблем

Так я не соединял медик и модуль, медик работает через lan кабель, а была цель медик исключить и из распаечной коробки сразу в роутер через модуль.

Share this post


Link to post
Share on other sites

Ну так нужно сбросить начальный конфиг и настроить все с нуля, т.к. если используется дефолтный, то нормально работать не будет.



Сразу после сброса укажите IP адрес провайдера на SFP, запустите пинг прямо с микротика (меню Tools - Ping), если пойдет, значит связь работает.

Share this post


Link to post
Share on other sites
Сразу после сброса укажите IP адрес провайдера на SFP, запустите пинг прямо с микротика (меню Tools - Ping), если пойдет, значит связь работает.



Здравствуйте.

Спасибо за ответ. есть вопросик.......поскольку для того что-бы опробовать соединение приходится каждый раз вызывать представителя провайдера, то хотелось уточнить что имеется ввиду под этой фразой. Если я правильно понял то надо соединить оптоволокно с SFP модулем предварительно сбросив все настройки и тогда забивать IP провайдера??? Или как именно указать адрес провайдера на SFP??? должно появиться отдельное меню???

Share this post


Link to post
Share on other sites
Сразу после сброса укажите IP адрес провайдера на SFP, запустите пинг прямо с микротика (меню Tools - Ping), если пойдет, значит связь работает.



Здравствуйте.

Спасибо за ответ. есть вопросик.......поскольку для того что-бы опробовать соединение приходится каждый раз вызывать представителя провайдера, то хотелось уточнить что имеется ввиду под этой фразой. Если я правильно понял то надо соединить оптоволокно с SFP модулем предварительно сбросив все настройки и тогда забивать IP провайдера??? Или как именно указать адрес провайдера на SFP??? должно появиться отдельное меню???



Никакого окошка не появится=) нужно почитать про настройки оборудования в интернете. Настраиваете сначала так, что бы работало через медиаконвертер, далее этот адрес переносите на SFP, когда придет представитель провайдера и проверите работу.

Share this post


Link to post
Share on other sites
Никакого окошка не появится=) нужно почитать про настройки оборудования в интернете. Настраиваете сначала так, что бы работало через медиаконвертер, далее этот адрес переносите на SFP, когда придет представитель провайдера и проверите работу.

Извините за назойливость, но я писал что через медиаконвертер работает, настраивал сам вбив только IP провайдера DNS и шлюз. Вот если можно то подскажите как именно этот адрес перенести на SFP модуль, в каком меню его открывать??? Я, вот так с ходу, в инете, не нашёл подробной инструкции по вбиванию настроек на SFP модуль. Именно эта менюха и нужна.

С уважением Борис

Share this post


Link to post
Share on other sites
IP-Addresses + IP на SFP



это я понимаю, вопрос в том где меню, как оно называется что-бы я его сумел распознать и там вбить IP

Share this post


Link to post
Share on other sites

mymlik, для начала неплохо было бы хотя бы научиться пользоваться winbox'м.

Share this post


Link to post
Share on other sites
mymlik, для начала неплохо было бы хотя бы научиться пользоваться winbox'м.

Я так понимаю что вместо того что-бы реально помочь человеку плохо разбирающемуся в настройках вы решили поприкалываться??? Честь и хвала вам .........мне 52 года и от 12 до 16 часов в сутки я провожу за рулём авто, зарабатывая пропитание для своей семьи. Но в некоторых вещах люблю поковыряться сам, не доводя свои знания до фанатизма, а так на начальном уровне, что-бы иногда в мелочах смог и сам бех посторонней помощи устранить проблему возникающую в настройках . С терминами почти не знаком ...да и нет времени на их изучение. Я просто просил помочь и указать мне в виде короткой инструкции как мне войти в меню настройки SFP модуля. Дальше справлюсь самостоятельно. Если на этом форуме нет желающих помочь то буду искать на других.

С уважением Борис

Share this post


Link to post
Share on other sites

Посмотрите, куда сейчас у вас подключен Медиаконвертер - номер порта (циферка над или под разъемом). Зайдите в IP -> Addresses. Там увидите строчку Addresses х.х.х.х/уу Network х.х.х.0 Interface ethНомерПорта, в который подключен Медиконвертер.

Запомните эту строчку, лучше запишите на листок. Далее нажмите символ "D" напротив строчки - тем самым вы отключите её.

Далее нажмите AddNew. В полях Address и Network укажите то, что у вас на листочке. Галочка Enable должен быть. В Interface - sfp1. Затем Apply и Ok.

Всё, перетыкайте оптический патчкорд из Медиаконвертера в SFP, саму sfp в sfp разъем на Микротике.

Edited by uk2558

Share this post


Link to post
Share on other sites

uk2558



Большое человеческое спасибо!!! В настройки влез, IP и прочее назначил, буду вызывать представителя провайдера....надеюсь заработает. Но в любом случае спасибо за то что помогли по существу а не советами полазить в интернете

Edited by mymlik

Share this post


Link to post
Share on other sites

uk2558



Большое человеческое спасибо!!! В настройки влез, IP и прочее назначил, буду вызывать представителя провайдера....надеюсь заработает. Но в любом случае спасибо за то что помогли по существу а не советами полазить в интернете

А зачем вызывать? Вы проделали всё по инструкции, линк на SFP поднялся, а интернета нет? Если так - то скорей всего у провайдера привязка по MAC адресу. Стоп, или я неправильно понял. До этого у вас интернет работал через Медиаконвертер, который был подключен в Микротик? Или в ПК напрямую? Или в другой роутер?

Edited by uk2558

Share this post


Link to post
Share on other sites

основной воспрос - с другой стороны оптики что стоит из активки? другой медиаконвертер или sfp модуль? какого типа? на какую скорость?

если стоит просто медик на 100мбит - как с ним будет работать sfp модуль на 1.25g? если меняешь медик на модуль - это надо делать с обоих сторон

Share this post


Link to post
Share on other sites

Сейчс стоит медик, но когда ставили SFP то и провайдер на своём оборудовании для меня ставил ответный модуль SFP, работающие в паре. Поскольку интернет не пошёл, а был только линк, то конечно всё вернули назад для того что-бы я не остался без инета. На следующей неделе придут.

Edited by mymlik

Share this post


Link to post
Share on other sites

модули были парные? часто бывает что модули разных производителей не хотят запускаться.

и кстати - модули в микротике особо не настраиваются. в меню sfp(точнее в окошке) в основном только статистика. но если очень надо - в винбоксе слева в меню - interfaces. и там уже два раза кликнуть именно на sfp и потом пройтись по закладкам. но я бы посоветовал сначала посмотреть - идет ли что нибудь в этом интерфейсе со стороно провайдера. для этого когда откроете окошко sfp - есть кнопка - torch. можно попробовать в меню ip - dhcp-client повесить клиента на sfp интерфейс. но это если провайдер выдает адрес по dhcp. еще есть вероятность что данный конкретный модуль sfp не совместим с коммутатором провайдера. хоть если показывает что линк есть - такое маловероятно.



примерно такой алгоритм поиска проблемы

Edited by megadron

Share this post


Link to post
Share on other sites

Привет!!

Спасибо за подсказки но я надеюсь что всё заработает. Модули были парные. Провайдер сам их предоставил.

Edited by mymlik

Share this post


Link to post
Share on other sites

Не заработал......в винбоксе не пробовал настраивать........линк идёт и на этом всё........тырнета как не было так и нет.Был какой-то маленький пакетик 796 b. А в чем принципиальное отлчие настроек в меню и в винбоксе???? Что такое Src и Dst адреса.....эти строки у меня пустые

Edited by mymlik

Share this post


Link to post
Share on other sites

может так дойдет? WAN укажи свой сфп модуль

Share this post


Link to post
Share on other sites

Всем откликнувшимся привет!

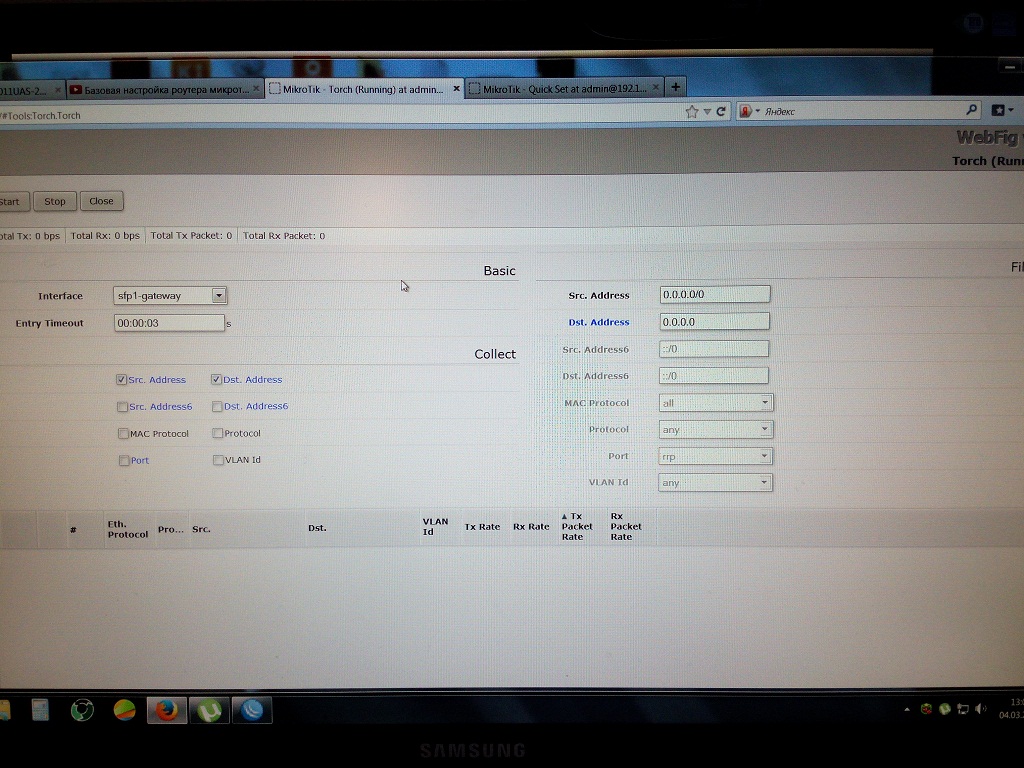

Нашёл в роутере вот такую менюху...она пустая в ней надо указывать что-то??? имею ввиду Src.address и Dst.address????

post-118861-050275400 1393925104_thumb.jpg

Share this post


Link to post
Share on other sites

Почему троль??? Просто пока не разобрался.....

Но в любом случае спасибо тем кто пытался помочь

Share this post


Link to post
Share on other sites

Вот я осёл!!! Оказывается что у меня не самая последняя прощивка.....стояла версия 6.1 и я полагал что это и есть последняя а на самом деле последняя 6.10. Обновил и появилось на страничке главной настройки возможность перекоючать на SFP....)))))

Share this post


Link to post
Share on other sites
