OSPF Mikrotik

Товарищи,доброго времени суток!

Возникла проблема с которой пока не могу справиться.

Сейчас у меня такая схема:

Главный микротик(он же шлюз в интернет).На нем подняты вланы и назначен ай пи адрес 10.10.20.1

В этом же влане есть микротик 10.10.20.4 .Они соединены через радио мост(10.10.20.2 и 10.10.20.3)

На микротиках включен OSPF.На главном микротике во вкладке Neighbords появляется запись для 10.10.20.4.

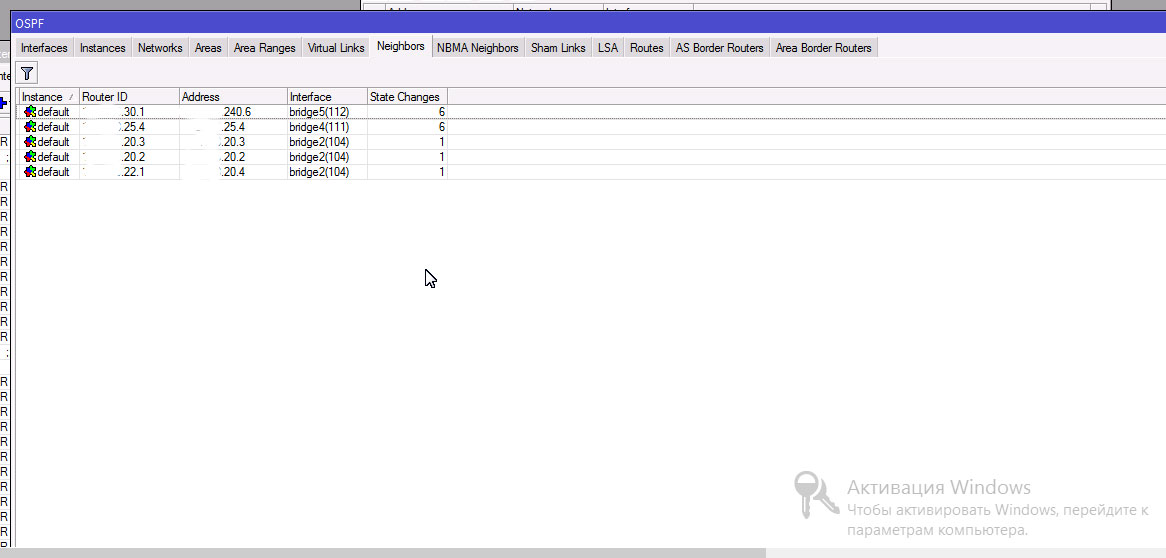

post-113307-064229400 1390850838_thumb.jpg



А на микротике на другом конце моста запись о 10.10.20.1 не появляется и соответственно маршруты не прописываются.Пришлось прописывать маршрут по умолчанию на 10.10.20.4 и только тогда пошли пинги на него.

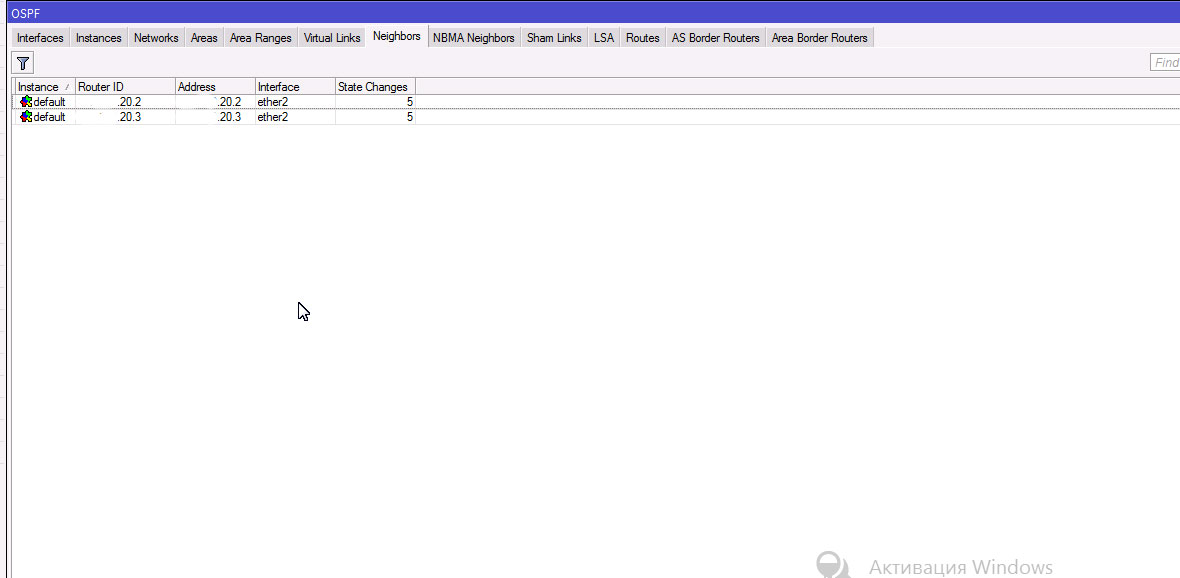

post-113307-023709600 1390850995_thumb.jpg

Share this post


Link to post
Share on other sites

Так вы смотрите маршруты на вкладке Routes.



Что бы OSPF заработал, нужно не трогая ничего, зайти на вкладку Networks и указать там подсеть, по которой соединяются микротики, например можете указать везде 10.0.0.0/8, что бы потом не добавлять лишнего.



Потом естественно вам нужно анонсировать дефолтный маршрут 0.0.0.0/0, для этого нужно зайти на вкладку Instances, щелкнуть по существующей записи и выбрать в поле Redistribute Default Route - Always.

Share this post


Link to post
Share on other sites

Так вы смотрите маршруты на вкладке Routes.



Что бы OSPF заработал, нужно не трогая ничего, зайти на вкладку Networks и указать там подсеть, по которой соединяются микротики, например можете указать везде 10.0.0.0/8, что бы потом не добавлять лишнего.



Потом естественно вам нужно анонсировать дефолтный маршрут 0.0.0.0/0, для этого нужно зайти на вкладку Instances, щелкнуть по существующей записи и выбрать в поле Redistribute Default Route - Always.

На вкладке Routes только те записи что есть на самом маршрутизаторе.На вкладке Networks у меня указанно 0.0.0.0/0

По такой же схеме работают еще несколько микротиков,вроде бы все было ок,а вот этот новый не дается.

Не могу понять почему он не видит главный микротик.Ведь микротики для микротиков на мосту записи появляются.

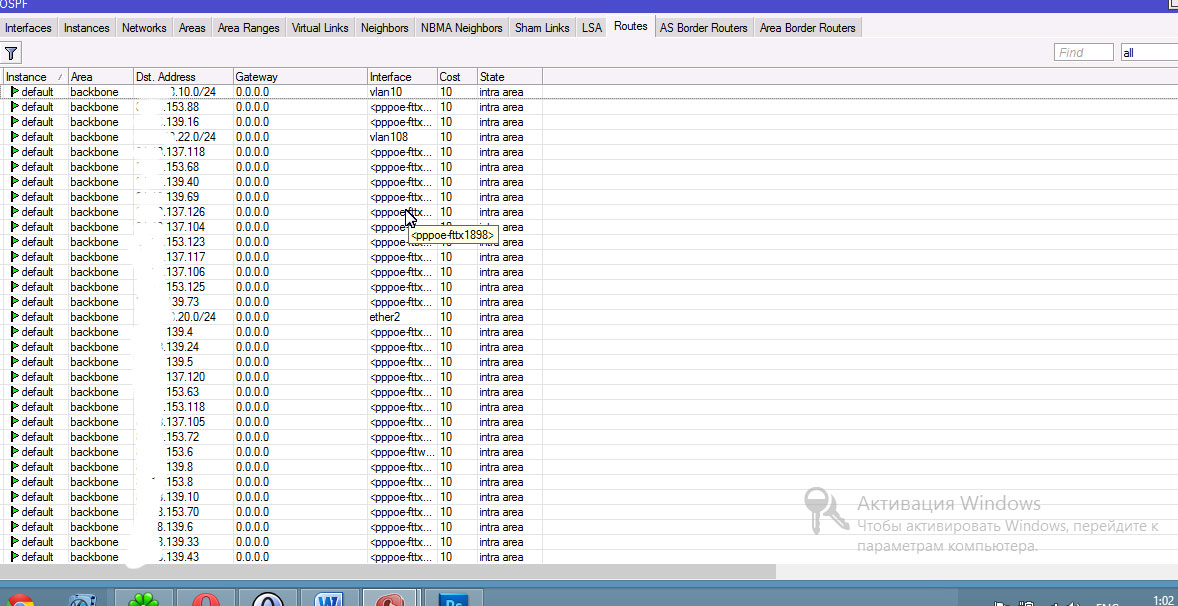

post-113307-016597500 1390856708_thumb.jpg

Edited by test90

Share this post


Link to post
Share on other sites

Так вы смотрите маршруты на вкладке Routes.



Что бы OSPF заработал, нужно не трогая ничего, зайти на вкладку Networks и указать там подсеть, по которой соединяются микротики, например можете указать везде 10.0.0.0/8, что бы потом не добавлять лишнего.



Потом естественно вам нужно анонсировать дефолтный маршрут 0.0.0.0/0, для этого нужно зайти на вкладку Instances, щелкнуть по существующей записи и выбрать в поле Redistribute Default Route - Always.

На вкладке Routes только те записи что есть на самом маршрутизаторе.На вкладке Networks у меня указанно 0.0.0.0/0

По такой же схеме работают еще несколько микротиков,вроде бы все было ок,а вот этот новый не дается.

Не могу понять почему он не видит главный микротик.Ведь микротики для микротиков на мосту записи появляются.



У вас линк на наносах в WDS работает? Без WDS OSPF не заведется.

Share this post


Link to post
Share on other sites

Так вы смотрите маршруты на вкладке Routes.



Что бы OSPF заработал, нужно не трогая ничего, зайти на вкладку Networks и указать там подсеть, по которой соединяются микротики, например можете указать везде 10.0.0.0/8, что бы потом не добавлять лишнего.



Потом естественно вам нужно анонсировать дефолтный маршрут 0.0.0.0/0, для этого нужно зайти на вкладку Instances, щелкнуть по существующей записи и выбрать в поле Redistribute Default Route - Always.

На вкладке Routes только те записи что есть на самом маршрутизаторе.На вкладке Networks у меня указанно 0.0.0.0/0

По такой же схеме работают еще несколько микротиков,вроде бы все было ок,а вот этот новый не дается.

Не могу понять почему он не видит главный микротик.Ведь микротики для микротиков на мосту записи появляются.



У вас линк на наносах в WDS работает? Без WDS OSPF не заведется.

да,в WDS.У нас на мосту тоже микротик - Mikrotik SEXTANT 5HnD на них тоже включен OSPF

Share this post


Link to post
Share on other sites

да,в WDS.У нас на мосту тоже микротик - Mikrotik SEXTANT 5HnD на них тоже включен OSPF



Так на них то зачем оно? Они должны либо как прозрачный мост работать, либо являться роутерами. Сейчас у вас получается как минимум 4 роутера в одном широковещательном сегменте, при чем не соблюдена их иерархия.

Share this post


Link to post
Share on other sites

да,в WDS.У нас на мосту тоже микротик - Mikrotik SEXTANT 5HnD на них тоже включен OSPF



Так на них то зачем оно? Они должны либо как прозрачный мост работать, либо являться роутерами. Сейчас у вас получается как минимум 4 роутера в одном широковещательном сегменте, при чем не соблюдена их иерархия.

Вот сейчас только 2 роутера.На мосту отключил оспф. Маршрут по умолчанию 0.0.0.0/0 анонсирован только на главном тике,на остальных-по вкладке Networks добавлена 0.0.0.0/0.

Share this post


Link to post
Share on other sites

Тогда все уже должно работать, посмотрите на предмет правильности добавления интерфейсов в бридж и IP адресов на них.

Share this post


Link to post
Share on other sites

Тогда все уже должно работать, посмотрите на предмет правильности добавления интерфейсов в бридж и IP адресов на них.

Настройки верны,проверил еще раз.

Посоветовали использовать ptmp

а что это вообще такое?:)как его использовать?

Share this post


Link to post
Share on other sites

Настройки верны,проверил еще раз.

Посоветовали использовать ptmp

а что это вообще такое?:)как его использовать?



ptmp используется тогда, когда вы подключили 10 других роутеров к RB2011 и заблокировали трафик на бридже между портами. Если стоит дефолтный броадкаст, то подключиться сможет только один роутер и принять маршруты, если поставите на всех ptmp, то у всех все и заработает.



Вообще, работая с микротиком, важно понимать одну вещь - что во всем огромном разнообразии настроек лучше ничего лишнего не трогать, тогда и проблем не будет=)

Share this post


Link to post
Share on other sites

Вообще, работая с микротиком, важно понимать одну вещь - что во всем огромном разнообразии настроек лучше ничего лишнего не трогать, тогда и проблем не будет=)

А-ха-ха. Ты еще порекомендуй купить, и сразу положить на полку. Тогда точно проблем не будет.

Share this post


Link to post
Share on other sites

Вообще, работая с микротиком, важно понимать одну вещь - что во всем огромном разнообразии настроек лучше ничего лишнего не трогать, тогда и проблем не будет=)

А-ха-ха. Ты еще порекомендуй купить, и сразу положить на полку. Тогда точно проблем не будет.



Надо покупать всегда больше, чем требуется, что бы был запас на случай поломки, например статическим электричеством во время грозы или сухого снега при сильном ветре.

Share this post


Link to post
Share on other sites

Вообще, работая с микротиком, важно понимать одну вещь - что во всем огромном разнообразии настроек лучше ничего лишнего не трогать, тогда и проблем не будет=)

А-ха-ха. Ты еще порекомендуй купить, и сразу положить на полку. Тогда точно проблем не будет.



Надо покупать всегда больше, чем требуется, что бы был запас на случай поломки, например статическим электричеством во время грозы или сухого снега при сильном ветре.

Ты вообще прочитал что я написал?

Share this post


Link to post
Share on other sites

Вообще, работая с микротиком, важно понимать одну вещь - что во всем огромном разнообразии настроек лучше ничего лишнего не трогать, тогда и проблем не будет=)

А-ха-ха. Ты еще порекомендуй купить, и сразу положить на полку. Тогда точно проблем не будет.



Надо покупать всегда больше, чем требуется, что бы был запас на случай поломки, например статическим электричеством во время грозы или сухого снега при сильном ветре.

Ты вообще прочитал что я написал?



Да, я как раз и написал что надо покупать, часть ставить на линки, а другую на полку про запас.

Share this post


Link to post
Share on other sites

Приветствую. У меня поднят sstp туннель между двумя микротиками с адресами в нем 192.168.8.1 и 192.168.8.2. Подсети локалки на одном 192.168.33.0/24, на другом 192.168.4.0/24. Пытаюсь настроить OSPF маршрутизацию. Вроде все делаю как советуют - маршруты не появляются. Что не так?

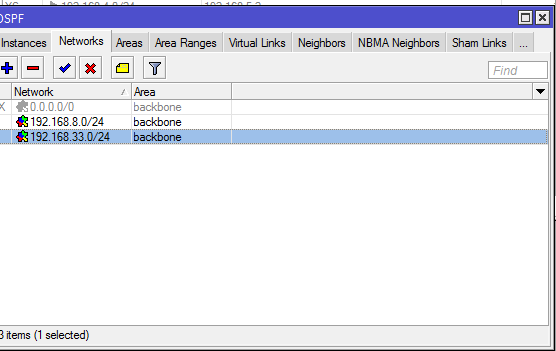

post-134674-070599000 1462446439_thumb.png

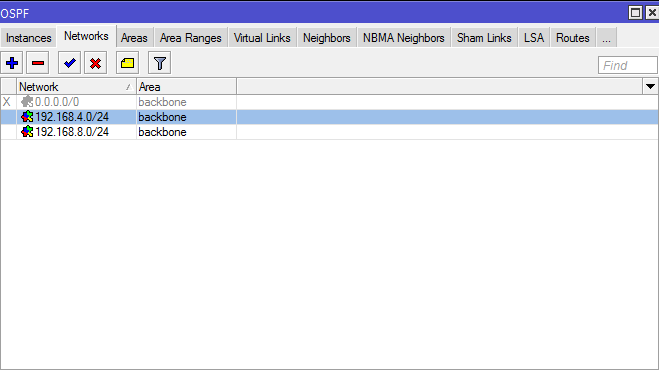

post-134674-088835300 1462446444_thumb.png

Share this post


Link to post
Share on other sites

Проверьте, не попадает ли трафик по туннелю в НАТ или какие-то фильтры. Т.к. для работы OSPF достаточно добавить сети в нетворк, по которым соединены маршрутизаторы, дальше они должны установить связь, что можно посмотреть в списке соседей OSPF, и там же проверить маршруты. Так же нужно понимать, что если вы изменяли настройки IP или интерфейсов, то OSPF может не заработать, пока эти IP адреса или интерфейсы не выключить и включить снова.

Share this post


Link to post
Share on other sites

Проверьте, не попадает ли трафик по туннелю в НАТ или какие-то фильтры. Т.к. для работы OSPF достаточно добавить сети в нетворк, по которым соединены маршрутизаторы, дальше они должны установить связь, что можно посмотреть в списке соседей OSPF, и там же проверить маршруты. Так же нужно понимать, что если вы изменяли настройки IP или интерфейсов, то OSPF может не заработать, пока эти IP адреса или интерфейсы не выключить и включить снова.

Все заработало. Просто попробовал RIP и он сразу пошел, а OSPF нет. В фаерволе правило блокировало.
