Mikrotik, BGP over GRE over L2TP over Ethernet А как вам такой изврат.

Для лабораторки по маршрутизации забахал стенд:



Uplink <-> Beeline (L2TP dual access) <-> Mikrotik CCR1036 (ROS 6.5) <OSPF+iBGP> 2*SRX240

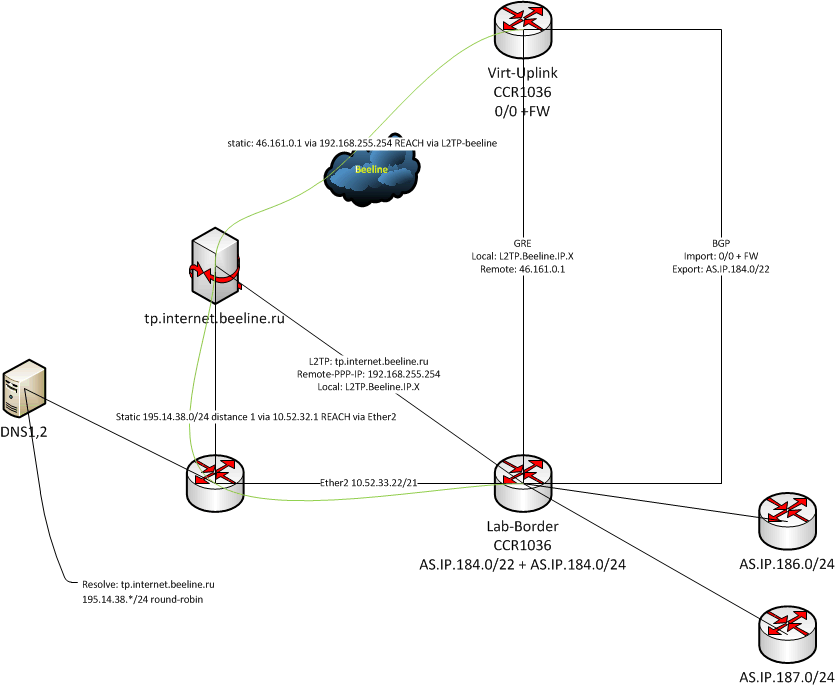

Пояснения к рисунку:

а) Все линки указаны так как это выглядит с моей стороны, т.е. узлы тр.интернет и прочие, кроме внутренних - неподконтрольны.



Суть лабораторной работы - помучить Mikrotik + iBGP/eBGP





[добавил картинку]

И да, Saab95, именно из-за "двинутости" решения я и хочу попробовать двойной туннель. Надеялся на проблемы с MSS/MTU и прочим, а упёрся в банальную маршрутизацию.



Теперь о проблеме:

Таблица маршрутизации:

 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
0 ADb  0.0.0.0/0                          10.255.255.242           10
1  DS  0.0.0.0/0                          192.168.255.254          20
2  DS  0.0.0.0/0                          10.52.32.1               30
3 A S  8.8.4.4/32                         10.255.255.242            1
4 ADC  10.52.32.0/21      10.52.33.IP     ether2                    0
5 ADC  10.255.255.0/25    10.255.255.1    ether11                   0
6 ADC  10.255.255.240/30  10.255.255.241  gre-1-vpsville-...        0
7 A S  46.161.0.1/32                      192.168.255.254           1
8 ADS  85.21.78.93/32                     10.52.32.1               30
9 ADS  85.21.88.130/32                    10.52.32.1               30
10 A S  85.21.192.3/32                     10.52.32.1                1
11 A S  ;;; NTP2 via AKADO
       88.147.254.232/32                  192.168.1.1               1
12 ADC  AS.IP.184.0/24    AS.IP.184.1    Loopback.1                0
13 ADb  AS.IP.187.1/32                    AS.IP.187.1             10
14  Do  AS.IP.187.1/32                    10.255.255.2            110
15 ADb  AS.IP.187.128/25                  AS.IP.187.1             10
16 ADC  192.168.1.0/24     192.168.1.222   ether3                    0
17  DC  192.168.88.0/24    192.168.88.1    ether1                  255
18 ADC  192.168.255.254/32 95.31.BE.IP    l2tp-beeline              0
19 ADS  194.67.1.115/32                    10.52.32.1               30
20 A S  195.14.38.0/24                     10.52.32.1                1
21 A S  195.14.50.0/25                     10.52.32.1                1
22 ADS  195.14.50.16/32                    10.52.32.1               30
23 ADS  195.14.50.21/32                    10.52.32.1               30
24 ADS  195.14.50.26/32                    10.52.32.1               30
25 ADS  195.14.50.93/32                    10.52.32.1               30
26 A S  213.234.192.8/32                   10.52.32.1                1

При этой таблице Микротик не видит мир, но вполне комфортно с ним общается если сессия устанавливается снаружи.

Вторая проблема - недоступность маршрутов на AS.IP.187.0/24

Share this post


Link to post
Share on other sites

я не вижу никаких принципиальных проблем в этом.

это изврат только потому что бессмысленно.

Share this post


Link to post
Share on other sites

Это изврат потому что Билайн. Через него все время какие-то глюки и L2TP поверх не работает.



А так схема вполне рабочая, за исключением что уменьшается MTU, что бы клиенты этого не замечали, нужно MRRU ставить 1500.

Share this post


Link to post
Share on other sites

я не вижу никаких принципиальных проблем в этом.

это изврат только потому что бессмысленно.

К счастью, это делается в лабораторных условиях, правда вместо игры с MTU/MSS и прочими параметрами я упёрся в маршрутизацию.

Есть план по решению этой ситуации с routing-instance на микротике, но это уже будет не совсем честно.

Share this post


Link to post
Share on other sites

я не вижу никаких принципиальных проблем в этом.

это изврат только потому что бессмысленно.

К счастью, это делается в лабораторных условиях, правда вместо игры с MTU/MSS и прочими параметрами я упёрся в маршрутизацию.

Есть план по решению этой ситуации с routing-instance на микротике, но это уже будет не совсем честно.



Поигрался, запахало.. даже наткнулся на проблемы с фрагментацией. Починил выравниванием МТУ на концах туннеля.



Перевёл в ситуацию ближе к боевой.

Избавился от туннеля. Поправил фильтры и напоролся на петлю в маршрутизации...

Почему-то при падении iBGP пиров, трафик зацикливается на аплинк... что приводит к ожидаемому:

Ответ от 77.91.67.181: Превышен срок жизни (TTL) при передаче пакета.



Есть идеи где копать?



Похожий конфиг на боевой системе с Juniper J2320 - там всё беспроблемно, хотя возможно что-то упускаю.

Share this post


Link to post
Share on other sites

Похожий конфиг на боевой системе с Juniper J2320 - там всё беспроблемно, хотя возможно что-то упускаю.



Петля маршрутизации чаще всего возникает тогда, когда вы анонсируете сетку, которой нет в RIB, это возможно на всяких mikrotik-ах и quagga'ах, на Cisco/Juniper/прочем так сделать не получится(ну по крайней мере я не знаю "стандартных" средств так сделать), там чтоб заанонсить что-либо нужно, чтоб оно было в RIB(естественным путём - C, L, протоколы) или явно - ip route префикс NULL0

Share this post


Link to post
Share on other sites
