Организация Multicast техническое решение

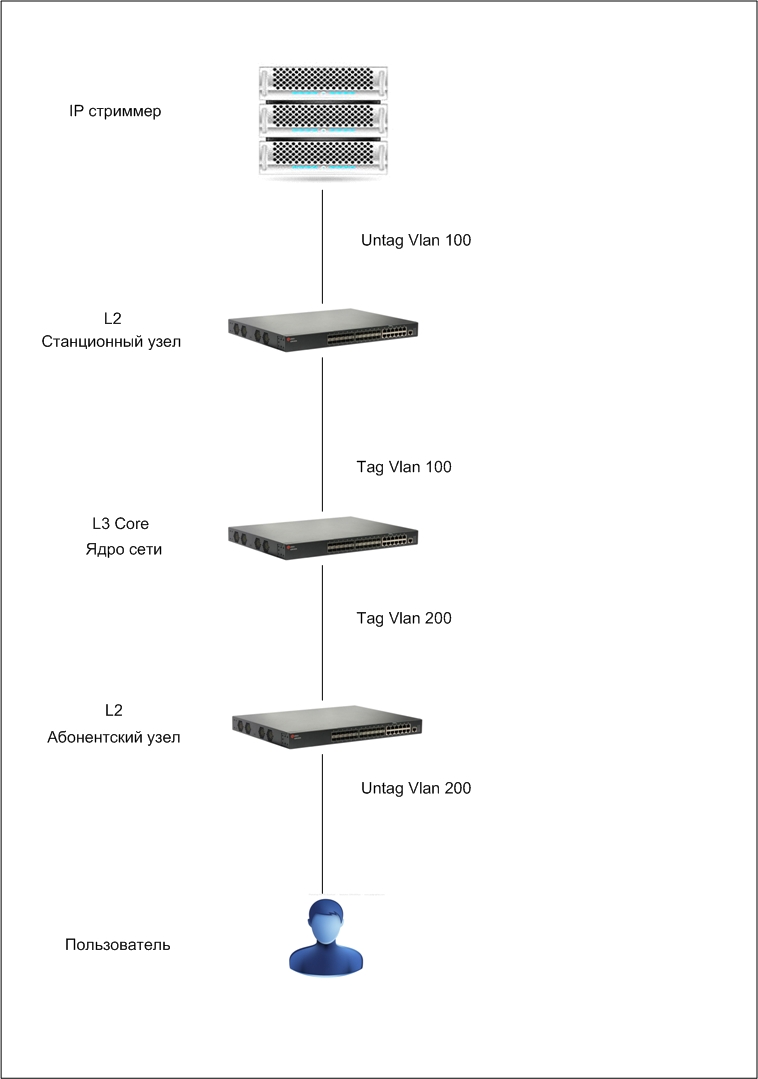

Помогите новичку понять как организовать multicast вещание в существующей сети провайдера, до куда надо прокидывать multicast vlan, и где нужны настройки multicast на узлах, нужно ли в ядре PIM-DM.

post-75961-040259600 1383886527_thumb.jpg

Edited by alexaaa

Share this post


Link to post
Share on other sites

Конретно в вашей схеме проще сделать L2 multicast, т.е. тупо сделать igmp-snooping в "ядре" и mvr на доступе



PIM интересен когда у вас хотя бы несколько L3 устройств

Share this post


Link to post
Share on other sites

Конретно в вашей схеме проще сделать L2 multicast, т.е. тупо сделать igmp-snooping в "ядре" и mvr на доступе



PIM интересен когда у вас хотя бы несколько L3 устройств

тоесть тащить multicast vlan до каждого узла?

Share this post


Link to post
Share on other sites

Конретно в вашей схеме проще сделать L2 multicast, т.е. тупо сделать igmp-snooping в "ядре" и mvr на доступе



PIM интересен когда у вас хотя бы несколько L3 устройств

тоесть тащить multicast vlan до каждого узла?

если сделать L2 Multicast, то его надо тащить до каждого узла и настраивать абонентксие свичи, минус получается трафик постоянно гуляет в сети.

если сделать L3 Multicast в ядре, то необходимо настроить PIM-DM

Share this post


Link to post
Share on other sites

тоесть тащить multicast vlan до каждого узла?



Конечно, в этом же его прелесть.

Выделите один влан под мультикаст с тегом 100

Включите ВЕЗДЕ в нем igmp snooping,



create vlan iptv tag 100
enable igmp_snooping
config igmp_snooping vlan_name iptv state enable fast_leave disable



а на доступе поднимите мультикаст-влан с тем же тегом 100 и подмешивайте его в клиентские порты.



enable igmp_snooping

enable igmp_snooping multicast_vlan
create igmp_snooping multicast_vlan iptv 100
config igmp_snooping multicast_vlan iptv state enable
config igmp_snooping multicast_vlan iptv replace_source_ip 10.250.0.100
config igmp_snooping multicast_vlan iptv add member_port 1-24
config igmp_snooping multicast_vlan iptv add tag_member_port 25-27
config igmp_snooping multicast_vlan iptv add source_port 28

конфиги для длинков, обрати внимание на создание мультикаст влана, просто влан с тегом 100 создавать не надо



если сделать L2 Multicast, то его надо тащить до каждого узла и настраивать абонентксие свичи, минус получается трафик постоянно гуляет в сети.



при включенном igmp_snooping в сети будет только тот трафик, который заказал юзер.

мультикаст влан читерски подмешивает мультикаст в порт юзера без тегов и так же читерски ловит IGMP join/leave от юзера

и отправляет в source порт

Edited by Lucky SB

Share this post


Link to post
Share on other sites

тоесть тащить multicast vlan до каждого узла?



Конечно, в этом же его прелесть.

Выделите один влан под мультикаст с тегом 100

Включите ВЕЗДЕ в нем igmp snooping,



create vlan iptv tag 100
enable igmp_snooping
config igmp_snooping vlan_name iptv state enable fast_leave disable



а на доступе поднимите мультикаст-влан с тем же тегом 100 и подмешивайте его в клиентские порты.



enable igmp_snooping

enable igmp_snooping multicast_vlan
create igmp_snooping multicast_vlan iptv 100
config igmp_snooping multicast_vlan iptv state enable
config igmp_snooping multicast_vlan iptv replace_source_ip 10.250.0.100
config igmp_snooping multicast_vlan iptv add member_port 1-24
config igmp_snooping multicast_vlan iptv add tag_member_port 25-27
config igmp_snooping multicast_vlan iptv add source_port 28

конфиги для длинков, обрати внимание на создание мультикаст влана, просто влан с тегом 100 создавать не надо



если сделать L2 Multicast, то его надо тащить до каждого узла и настраивать абонентксие свичи, минус получается трафик постоянно гуляет в сети.



при включенном igmp_snooping в сети будет только тот трафик, который заказал юзер.

мультикаст влан читерски подмешивает мультикаст в порт юзера без тегов и так же читерски ловит IGMP join/leave от юзера

и отправляет в source порт

помоему querier'а не хватает или я не прав?

Share this post


Link to post
Share on other sites

При L2 Multicast клиентский MAC пропишется на всех коммутаторах до стримера или я ошибаюсь?

Share this post


Link to post
Share on other sites

клиентский мак нет, а мак мультикаст группы да
