Стыковка Cisco и D-link

Omax
 Share

Recommended Posts

Omax

Omax

Posted
Posted

Ребят нужна помощь ! Проблема в следующем:

соединяю по меди(кабель 100% рабочий) неуправляемый D-link DES-1016D и Cisco 3750. Линк поднимается, но начинают проскакивать ошибки(видно на 2 рисунке)и через какое-то время падает порт(рисунок 1). Попробовал погуглить поприменял, но проблема осталась. Рисунок 3 - вывод команды sh run. буду очень рад помощи...

post-63897-017025500 1376388967_thumb.jpg

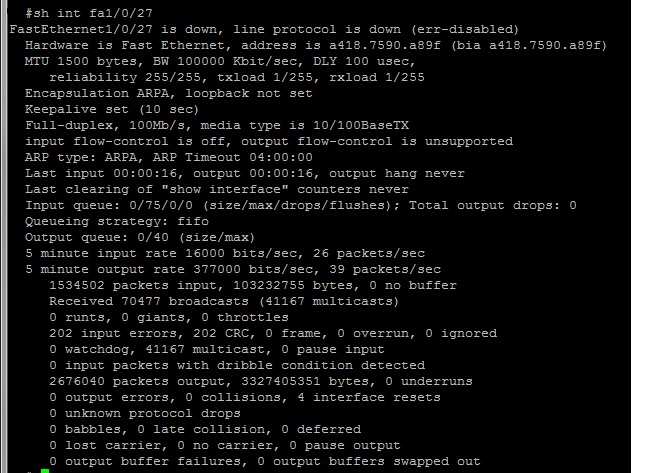

post-63897-053988200 1376389268_thumb.jpg

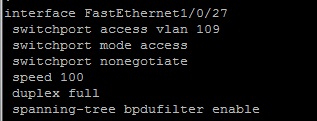

post-63897-091204200 1376389279_thumb.jpg

applx

applx

Posted
Posted (edited)

Ребят нужна помощь ! Проблема в следующем:

соединяю по меди(кабель 100% рабочий) неуправляемый D-link DES-1016D и Cisco 3750. Линк поднимается, но начинают проскакивать ошибки(видно на 2 рисунке)и через какое-то время падает порт(рисунок 1). Попробовал погуглить поприменял, но проблема осталась. Рисунок 3 - вывод команды sh run. буду очень рад помощи...



там же все написано порт в еррор дисаблед потому как вы бпдю фильтр повесили на порт с портфастом, длинк шлет бпдю а циска блочит порт.

+ раз длинк не управляймыи ставь



speed auto

duplex auto

Edited by applx
Omax

Omax

Posted
  • Author
Posted

Omax (Сегодня, 13:32) писал:

Ребят нужна помощь ! Проблема в следующем:

соединяю по меди(кабель 100% рабочий) неуправляемый D-link DES-1016D и Cisco 3750. Линк поднимается, но начинают проскакивать ошибки(видно на 2 рисунке)и через какое-то время падает порт(рисунок 1). Попробовал погуглить поприменял, но проблема осталась. Рисунок 3 - вывод команды sh run. буду очень рад помощи...



там же все написано порт в еррор дисаблед потому как вы бпдю фильтр повесили на порт, длинк шлет бпдю а циска блочит порт.

Изначальны фильтра не было, порт по ерору падал все равно. Фильтр был поставлен по гугловским советам ), уборка не к чему не приводит. Ошибки идут все равно.

Omax

Omax

Posted
  • Author
Posted

%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000317: Aug 13 11:08:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000318: Aug 13 11:08:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000319: Aug 13 11:09:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000320: Aug 13 11:09:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000321: Aug 13 11:10:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000322: Aug 13 11:10:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000323: Aug 13 11:11:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000324: Aug 13 11:11:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000325: Aug 13 11:12:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000326: Aug 13 11:12:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000327: Aug 13 11:13:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000328: Aug 13 11:13:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000329: Aug 13 11:14:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000330: Aug 13 11:14:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000331: Aug 13 11:15:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000332: Aug 13 11:15:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000333: Aug 13 11:16:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000334: Aug 13 11:16:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000335: Aug 13 11:17:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000336: Aug 13 11:17:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000337: Aug 13 11:18:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000338: Aug 13 11:18:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000339: Aug 13 11:19:10: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).

000340: Aug 13 11:19:35: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

000341: Aug 13 11:20:11: %CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with tarum2_48x_2960 FastEthernet0/17 (2).



Это то что сейчас в логах, пока(после исправления ваших замечаний) порт не ложится.

NikAlexAn

NikAlexAn

Posted
Posted (edited)

%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

У вас где то ещё киска через этот неуправляемый свич зацеплена и на ней другой влан нетэгированный.

Уберите CDP на кисках на этих портах раз такая схема.



PS: После того как порт на киске в ауто поставили счётчики ошибок растут?



PPS: Схему бы полную сети то показали.

Что за mlpu_new_zdaniye? Почему там 2й влан сюда же светит?

Edited by NikAlexAn
artmc

artmc

Posted
Posted

данная команда ничего не выводит...



Нужно указать интерфейс, и смотреть когда порт будет отключен со статусом err-disabled

типа



sh interfaces Fa0/1 status err-disabled

Omax

Omax

Posted
  • Author
Posted

Omax (Сегодня, 14:22) писал:

%CDP-4-NATIVE_VLAN_MISMATCH: Native VLAN mismatch discovered on FastEthernet1/0/27 (109), with mlpu_new_zdaniye FastEthernet0/28 (2).

У вас где то ещё киска через этот неуправляемый свич зацеплена и на ней другой влан нетэгированный.

Уберите CDP на кисках на этих портах раз такая схема.



PS: После того как порт на киске в ауто поставили счётчики ошибок растут?



Просто все, что за неуправляемым свичем для меня темный лес и нет никакой возможности там что то изменить. Мои возможности начинаются только с управляемой циски на этой стороне. No cdp я сделаю, но пока после того как прописал auto ошибки остановились и порт "живой".

NikAlexAn

NikAlexAn

Posted
Posted

No cdp я сделаю, но пока после того как прописал auto ошибки остановились и порт "живой".

Выключите CDP на порту.

Логично что порт живой - нельзя отключать автосогласование на стыках с неуправляшками. Ну разве что 10халф и кабель кросс.

Omax

Omax

Posted
  • Author
Posted (edited)

Ребят продолжение проблемы. Порт рубится, на команду sh interfaces Fa1/0/27 status err-disabled выдается ответ:



Port Name Status Reason Err-disabled Vlans

Fa1/0/27 err-disabled loopback



Но петли по крайней мере с нашей стороны нет, та сторона утверждает что у них тоже все гладко. Вот вывод команды sh log в момент отключения порта:



000520: Aug 14 07:44:05: %ETHCNTR-3-LOOP_BACK_DETECTED: Loop-back detected on FastEthernet1/0/27.

000521: Aug 14 07:44:05: %PM-4-ERR_DISABLE: loopback error detected on Fa1/0/27, putting Fa1/0/27 in err-disable state

000522: Aug 14 07:44:06: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0/27, changed state to down

000523: Aug 14 07:44:07: %LINK-3-UPDOWN: Interface FastEthernet1/0/27, changed state to down

Edited by Omax
NikAlexAn

NikAlexAn

Posted
Posted

Если порт пнуть (shut/no shut) что происходит? Блокируется или нет?

Нельзя ли обойтись без неуправляемого свича?

Что показывает sh span det ?



Если это стык с кем то важным для вас - лучше бы согласовать вланы и STP.

Можно попробовать на порту выставить:

spann portfast

spann bpdufilter

spann bpduguard disable



В общем то всё зависит почему кольцо обнаруживается - с этим и бороться.

Omax

Omax

Posted
  • Author
Posted (edited)

Если порт пнуть (shut/no shut) что происходит? Блокируется или нет?

порт поднимается после перезагрузки и работает неопределенное время нормально(вот уже 3 часа работает). Не пойму по каким причинам происходит появление петли, но в один момент все останавливается. Сейчас прописал на коммутаторе no errdisable detect cause loopback, посмотрим что измениться.



Нельзя ли обойтись без неуправляемого свича?



Разговаривали об этом, но та сторона говорит что дальше тоже идет винегрет из неуправляемых и управляемых коммутаторов. Поэтому менять что то не видят смысла.

Что показывает sh span det ?

По отключаемому порту нет записей.



Просто не пойму как вообще петля может появиться там где ее быть не должно.

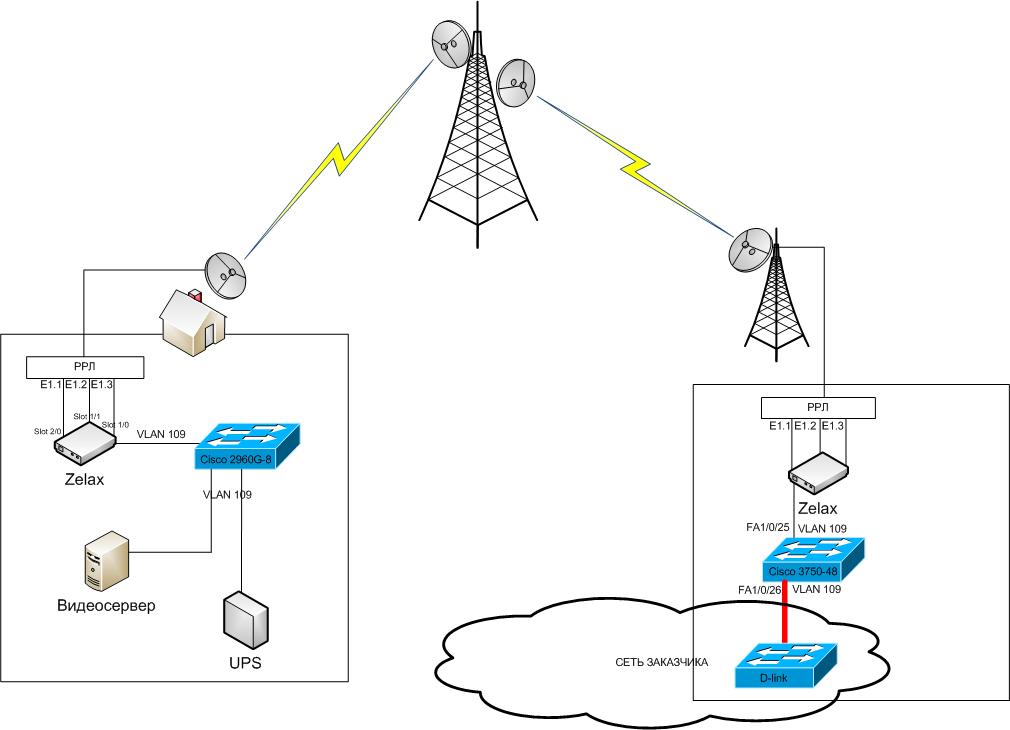

post-63897-084400100 1376479469_thumb.jpg

Edited by Omax
NikAlexAn

NikAlexAn

Posted
Posted (edited)

У вас на fa1/0/27 петля обнаруживается, а в схеме на сеть заказчика fa1/0/26 смотрит - в схеме ошибка?

Петля в том оборудовании что подключено к fa1/0/27 .



А насчёт "нет записей" - stp на влане отключено что ли? stp mode какой?

Edited by NikAlexAn
Omax

Omax

Posted
  • Author
Posted

У вас на fa1/0/27 петля обнаруживается, а в схеме на сеть заказчика fa1/0/26 смотрит - в схеме ошибка?

Петля в том оборудовании что подключено к fa1/0/27 .



А насчёт "нет записей" - stp на влане отключено что ли? stp mode какой?

Да мой косяк изначально должно было пойти через 26 порт, но в последствии пустили через 27. На схеме забыл поправить.

STP на 109 Vlane выключен.

show spanning-tree summary

Switch is in pvst mode

Root bridge for: VLAN0005, VLAN0031

Extended system ID is enabled

Portfast Default is disabled

PortFast BPDU Guard Default is disabled

Portfast BPDU Filter Default is disabled

Loopguard Default is disabled

EtherChannel misconfig guard is enabled

UplinkFast is disabled

BackboneFast is disabled

Configured Pathcost method used is short



Name Blocking Listening Learning Forwarding STP Active

---------------------- -------- --------- -------- ---------- ----------

VLAN0005 0 0 0 2 2

VLAN0006 0 0 0 3 3

VLAN0007 0 0 0 14 14

VLAN0029 0 0 0 2 2

VLAN0031 0 0 0 1 1

VLAN0100 0 0 0 2 2

VLAN0108 0 0 0 2 2

---------------------- -------- --------- -------- ---------- ----------



Name Blocking Listening Learning Forwarding STP Active

---------------------- -------- --------- -------- ---------- ----------

7 vlans 0 0 0 26 26

Omax

Omax

Posted
  • Author
Posted

no errdisable detect cause loopback отрабатывает нормально, порт не отрубается, но по логам все ровно видно что петля периодически обнаруживается. Пока оставлю этот костыль, постараюсь найти причину..

Omax

Omax

Posted
  • Author
Posted

Я же написал, что будем разбираться в проблеме. Ззаказчик говорит что у него с сетью проблем нет(после прописания no errdisable detect cause loopback ), и отказов нет на ней. Как я понимаю фраза LOOPBACK в описании причины отказа еще не означает что именно классическая петля существует, иначе сеть лежала бы и порт рубился бы постоянно.
