RocketDish m2 не вытягивает более 20мбит

Shumsky · April 9, 2013

имеем бридж из двух RocketDish M2. Расстояние 13км, прямая видимость, зона Френеля в порядке. Не вытягивает более 20мбит (на 40мгц еле еле 50 тянет)

Signal Strength: -56 dBm

Chain 0 / Chain 1:-63 / -62 dBm

Noise Floor:-90 dBm

Transmit CCQ:95.1 %

TX/RX Rate:216 Mbps / 180 Mbps

конфиг базы:

XM.v5.5# cat /var/tmp/system.cfg
aaa.1.br.devname=br0
aaa.1.devname=ath0
aaa.1.driver=madwifi
aaa.1.radius.acct.1.status=disabled
aaa.1.radius.auth.1.status=disabled
aaa.1.radius.macacl.status=disabled
aaa.1.ssid=mimo
aaa.1.status=enabled
aaa.1.wpa.1.pairwise=CCMP
aaa.1.wpa.key.1.mgmt=WPA-PSK
aaa.1.wpa.mode=2
aaa.1.wpa.psk=some_password
aaa.status=enabled
airview.tcp_port=18888
bridge.status=enabled
bridge.1.status=enabled
bridge.1.devname=br0
bridge.1.stp.status=disabled
bridge.1.port.1.status=enabled
bridge.1.port.1.devname=eth0
bridge.1.port.2.status=enabled
bridge.1.port.2.devname=ath0
bridge.1.fd=1
dhcpc.status=disabled
dhcpc.1.devname=br0
dhcpc.1.status=disabled
dhcpd.status=disabled
discovery.cdp.status=enabled
discovery.status=enabled
dyndns.status=disabled
ebtables.status=enabled
ebtables.sys.arpnat.1.devname=ath0
ebtables.sys.arpnat.1.status=enabled
ebtables.sys.arpnat.status=disabled
ebtables.sys.eap.1.devname=ath0
ebtables.sys.eap.1.status=enabled
ebtables.sys.eap.status=enabled
ebtables.sys.status=enabled
gui.language=en_US
httpd.https.status=disabled
httpd.port=80
httpd.session.timeout=900
httpd.status=enabled
netconf.status=enabled
netconf.1.status=enabled
netconf.1.devname=eth0
netconf.1.mtu=1500
netconf.1.role=bridge_port
netconf.1.autoip.status=disabled
netconf.1.hwaddr.status=disabled
netconf.1.hwaddr.mac=
netconf.1.autoneg=enabled
netconf.1.ip=0.0.0.0
netconf.1.netmask=255.255.255.0
netconf.1.promisc=enabled
netconf.1.up=enabled
netconf.2.status=enabled
netconf.2.devname=ath0
netconf.2.mtu=1500
netconf.2.role=bridge_port
netconf.2.autoip.status=disabled
netconf.2.hwaddr.status=disabled
netconf.2.hwaddr.mac=
netconf.2.allmulti=disabled
netconf.2.ip=0.0.0.0
netconf.2.netmask=255.255.255.0
netconf.2.promisc=enabled
netconf.2.up=enabled
netconf.3.status=enabled
netconf.3.devname=br0
netconf.3.mtu=1500
netconf.3.role=mlan
netconf.3.autoip.status=disabled
netconf.3.hwaddr.status=disabled
netconf.3.hwaddr.mac=
netconf.3.ip=10.1.1.1
netconf.3.netmask=255.255.255.0
netconf.3.up=enabled
netmode=bridge
ntpclient.status=disabled
ppp.status=disabled
pwdog.status=disabled
radio.1.ack.auto=enabled
radio.1.ackdistance=11700
radio.1.acktimeout=99
radio.1.airsync.ip=
radio.1.airsync.mode=
radio.1.airsync.port=
radio.1.airsync.slot.down=
radio.1.airsync.slot.override=disabled
radio.1.airsync.slot.up=
radio.1.airsync.status=disabled
radio.1.ampdu.bytes=50000
radio.1.ampdu.frames=32
radio.1.ampdu.status=enabled
radio.1.antenna.gain=0
radio.1.antenna.id=
radio.1.cable.loss=0
radio.1.chanbw=0
radio.1.chanshift=0
radio.1.clksel=1
radio.1.countrycode=511
radio.1.cwm.enable=0
radio.1.cwm.mode=2
radio.1.devname=ath0
radio.1.dfs.status=enabled
radio.1.forbiasauto=1
radio.1.freq=2452
radio.1.ieee_mode=11nght40plus
radio.1.low_txpower_mode=disabled
radio.1.mcastrate=15
radio.1.mode=master
radio.1.obey=disabled
radio.1.polling=enabled
radio.1.polling_fh=0
radio.1.polling_fh_announce_cnt=10
radio.1.polling_fh_time=3000
radio.1.pollingnoack=0
radio.1.pollingpri=
radio.1.rate.auto=enabled
radio.1.rate.mcs=15
radio.1.reg_obey=disabled
radio.1.rts=off
radio.1.status=enabled
radio.1.subsystemid=0xe1b2
radio.1.thresh62a=
radio.1.thresh62b=
radio.1.thresh62g=
radio.1.txpower=23
radio.countrycode=511
radio.status=enabled
resolv.status=disabled
resolv.host.1.name=Pra-Tok
resolv.host.1.status=enabled
resolv.nameserver.1.ip=
resolv.nameserver.1.status=disabled
resolv.nameserver.2.ip=
resolv.nameserver.2.status=disabled
resolv.nameserver.status=enabled
route.status=enabled
route.1.ip=0.0.0.0
route.1.netmask=0
route.1.gateway=10.1.1.254
route.1.comment=
route.1.status=enabled
route.1.devname=br0
snmp.community=public
snmp.contact=wagner
snmp.location=UA
snmp.status=enabled
sshd.auth.passwd=enabled
sshd.port=22
sshd.status=enabled
syslog.remote.status=
syslog.status=disabled
system.button.reset=enabled
system.cfg.version=65539
system.date.status=disabled
system.date.timestamp=
system.eirp.status=disabled
system.latitude=
system.longitude=
system.timezone=GMT
telnetd.status=disabled
update.check.status=enabled
users.1.name=some_login
users.1.password=some_password
users.1.status=enabled
users.2.status=disabled
users.status=enabled
vlan.status=disabled
wireless.1.addmtikie=enabled
wireless.1.ap=
wireless.1.authmode=1
wireless.1.autowds=disabled
wireless.1.compression=0
wireless.1.devname=ath0
wireless.1.fastframes=0
wireless.1.frameburst=0
wireless.1.hide_ssid=disabled
wireless.1.l2_isolation=disabled
wireless.1.mac_acl.status=disabled
wireless.1.mac_acl.policy=allow
wireless.1.scan_list.channels=
wireless.1.scan_list.status=disabled
wireless.1.security.type=none
wireless.1.sens=0
wireless.1.signal_led1=94
wireless.1.signal_led2=80
wireless.1.signal_led3=73
wireless.1.signal_led4=65
wireless.1.signal_led_status=enabled
wireless.1.ssid=mimo
wireless.1.status=enabled
wireless.1.wds.1.peer=
wireless.1.wds.2.peer=
wireless.1.wds.3.peer=
wireless.1.wds.4.peer=
wireless.1.wds.5.peer=
wireless.1.wds.6.peer=
wireless.1.wds.status=disabled
wireless.1.wmm=enabled
wireless.1.wmmlevel=
wireless.status=enabled
wpasupplicant.device.1.status=disabled
wpasupplicant.profile.1.network.1.psk=some_password
wpasupplicant.status=disabled

конфиг клиента:

XM.v5.5# cat /var/tmp/system.cfg
aaa.1.status=disabled
aaa.1.wpa.psk=0967634273
aaa.status=disabled
wpasupplicant.status=enabled
wpasupplicant.profile.1.network.1.ssid=mimo
wpasupplicant.profile.1.network.1.psk=some_password
wpasupplicant.profile.1.network.1.proto.1.name=RSN
wpasupplicant.profile.1.network.1.pairwise.1.name=CCMP
wpasupplicant.profile.1.network.1.key_mgmt.1.name=WPA-PSK
wpasupplicant.profile.1.network.1.eap.1.status=disabled
wpasupplicant.profile.1.network.1.bssid=
wpasupplicant.profile.1.name=WPA-PSK
wpasupplicant.device.1.status=enabled
wpasupplicant.device.1.profile=WPA-PSK
wpasupplicant.device.1.driver=madwifi
wpasupplicant.device.1.devname=ath0
wireless.status=enabled
wireless.1.wmmlevel=
wireless.1.wmm=enabled
wireless.1.wds.status=disabled
wireless.1.status=enabled
wireless.1.ssid=mimo
wireless.1.signal_led_status=enabled
wireless.1.signal_led4=65
wireless.1.signal_led3=73
wireless.1.signal_led2=80
wireless.1.signal_led1=94
wireless.1.sens=0
wireless.1.security.type=none
wireless.1.scan_list.status=disabled
wireless.1.scan_list.channels=2452,2572
wireless.1.l2_isolation=disabled
wireless.1.hide_ssid=disabled
wireless.1.frameburst=0
wireless.1.fastframes=0
wireless.1.devname=ath0
wireless.1.compression=0
wireless.1.authmode=1
wireless.1.ap=
wireless.1.addmtikie=enabled
vlan.status=disabled
users.status=enabled
users.1.status=enabled
users.1.password=some_password
users.1.name=some_login
users.2.status=disabled
update.check.status=enabled
telnetd.status=disabled
system.timezone=GMT
system.longitude=
system.latitude=
system.eirp.status=disabled
system.date.timestamp=
system.date.status=disabled
system.cfg.version=65539
system.button.reset=enabled
syslog.status=disabled
syslog.remote.status=
sshd.status=enabled
sshd.port=22
sshd.auth.passwd=enabled
snmp.status=enabled
snmp.location=UA
snmp.contact=wagner
snmp.community=public
route.status=enabled
route.1.ip=0.0.0.0
route.1.netmask=0
route.1.gateway=10.1.1.254
route.1.comment=
route.1.status=enabled
route.1.devname=br0
resolv.status=disabled
resolv.nameserver.status=enabled
resolv.nameserver.1.ip=10.10.10.1
resolv.nameserver.1.status=enabled
resolv.nameserver.2.ip=10.10.10.1
resolv.nameserver.2.status=enabled
resolv.host.1.status=enabled
resolv.host.1.name=tok-pr
radio.status=enabled
radio.countrycode=511
radio.1.txpower=23
radio.1.thresh62g=
radio.1.thresh62b=
radio.1.thresh62a=
radio.1.subsystemid=0xe1b2
radio.1.status=enabled
radio.1.rts=off
radio.1.reg_obey=disabled
radio.1.rate.mcs=15
radio.1.rate.auto=enabled
radio.1.pollingpri=2
radio.1.pollingnoack=
radio.1.polling=disabled
radio.1.obey=disabled
radio.1.mode=managed
radio.1.mcastrate=
radio.1.low_txpower_mode=disabled
radio.1.ieee_mode=11nght40
radio.1.forbiasauto=1
radio.1.dfs.status=enabled
radio.1.devname=ath0
radio.1.cwm.mode=1
radio.1.cwm.enable=0
radio.1.countrycode=511
radio.1.clksel=1
radio.1.chanshift=0
radio.1.chanbw=0
radio.1.cable.loss=0
radio.1.antenna.id=
radio.1.antenna.gain=0
radio.1.ampdu.status=enabled
radio.1.ampdu.frames=32
radio.1.ampdu.bytes=50000
radio.1.airsync.status=disabled
radio.1.airsync.slot.up=
radio.1.airsync.slot.override=disabled
radio.1.airsync.slot.down=
radio.1.airsync.port=
radio.1.airsync.mode=
radio.1.airsync.ip=
radio.1.acktimeout=110
radio.1.ackdistance=13350
radio.1.ack.auto=enabled
pwdog.status=enabled
pwdog.retry=5
pwdog.period=25
pwdog.host=10.1.1.1
pwdog.delay=300
ppp.status=disabled
ntpclient.status=disabled
netmode=bridge
netconf.status=enabled
netconf.1.status=enabled
netconf.1.devname=eth0
netconf.1.mtu=1500
netconf.1.role=bridge_port
netconf.1.autoip.status=disabled
netconf.1.hwaddr.status=disabled
netconf.1.hwaddr.mac=
netconf.1.up=enabled
netconf.1.speed=10
netconf.1.promisc=enabled
netconf.1.netmask=255.255.255.0
netconf.1.ip=0.0.0.0
netconf.1.duplex=disabled
netconf.1.autoneg=enabled
netconf.2.status=enabled
netconf.2.devname=ath0
netconf.2.mtu=1500
netconf.2.role=bridge_port
netconf.2.autoip.status=disabled
netconf.2.hwaddr.status=disabled
netconf.2.hwaddr.mac=
netconf.2.up=enabled
netconf.2.promisc=enabled
netconf.2.netmask=255.255.255.0
netconf.2.ip=0.0.0.0
netconf.2.allmulti=disabled
netconf.3.status=enabled
netconf.3.devname=br0
netconf.3.mtu=1500
netconf.3.role=mlan
netconf.3.autoip.status=disabled
netconf.3.hwaddr.status=disabled
netconf.3.hwaddr.mac=
netconf.3.up=enabled
netconf.3.netmask=255.255.255.0
netconf.3.ip=10.1.1.2
httpd.status=enabled
httpd.session.timeout=900
httpd.port=80
httpd.https.status=disabled
gui.language=en_US
ebtables.status=enabled
ebtables.sys.vlan.status=disabled
ebtables.sys.status=enabled
ebtables.sys.eap.1.status=enabled
ebtables.sys.eap.1.devname=ath0
ebtables.sys.eap.status=enabled
ebtables.sys.arpnat.1.status=enabled
ebtables.sys.arpnat.1.devname=ath0
ebtables.sys.arpnat.status=enabled
dyndns.status=disabled
discovery.status=enabled
discovery.cdp.status=enabled
dhcpd.status=disabled
dhcpc.status=disabled
dhcpc.1.status=disabled
dhcpc.1.devname=br0
bridge.status=enabled
bridge.1.status=enabled
bridge.1.devname=br0
bridge.1.stp.status=disabled
bridge.1.port.1.status=enabled
bridge.1.port.1.devname=eth0
bridge.1.port.2.status=enabled
bridge.1.port.2.devname=ath0
bridge.1.fd=1

может кто что подскажет?

sbyshek · April 9, 2013

Скрины страничек Wireless и Advansed в студию

Хотя при беглом просмотре вроде все правильно

В полосе 20 мгц должен вытягивать дуплексом 60-70 мбит

И неплохо бы координаты - перепроверить клиренс зоны Френеля надо

Saab95 · April 9, 2013

Скорее всего виновата строчка

radio.1.txpower=23

Т.к. при такой мощности не приходится рассчитывать на высокую скорость. Уменьшайте до 18 и меньше. А вообще убнт всегда плохо работает.

pawel40 · April 9, 2013

Скорее всего виновата строчка

radio.1.txpower=23

Т.к. при такой мощности не приходится рассчитывать на высокую скорость. Уменьшайте до 18 и меньше. А вообще убнт всегда плохо работает.

А микротик вообще не работает никогда.

Shumsky · April 9, 2013

усиление в 23дб стоит потому, что на 20 клиент не подхватывается

NewUse · April 9, 2013

покажите скрины статусов клиента/базы, отрубите ЭирМакс, установите АСК дистанцию вручную с запасом в 30%.

xabarov · April 9, 2013

усиление в 23дб стоит потому, что на 20 клиент не подхватывается

Если у вас на 20 дБм мощности не цепляется клиент, то у вас явно проблемы с эфиром, не смотря на уровень шума -90. Есть подозрение, что у UBNT железок помехи от других видов излучения некорректно отображается или не отображаются совсем. Сталкивался с похожей ситуацией, когда в центре зашумленного города показывало -87...-89, а сигналы были -60. И ничего не мог прокачать. Перенес этот комплект в деревню - завелось все прекрасно, а в том месте, как оказалось, поблизости Мегафон поставил новые 3G базы и у всех 2.4 умер, пришлось спешно переводить на 5-ку.

Shumsky · April 10, 2013

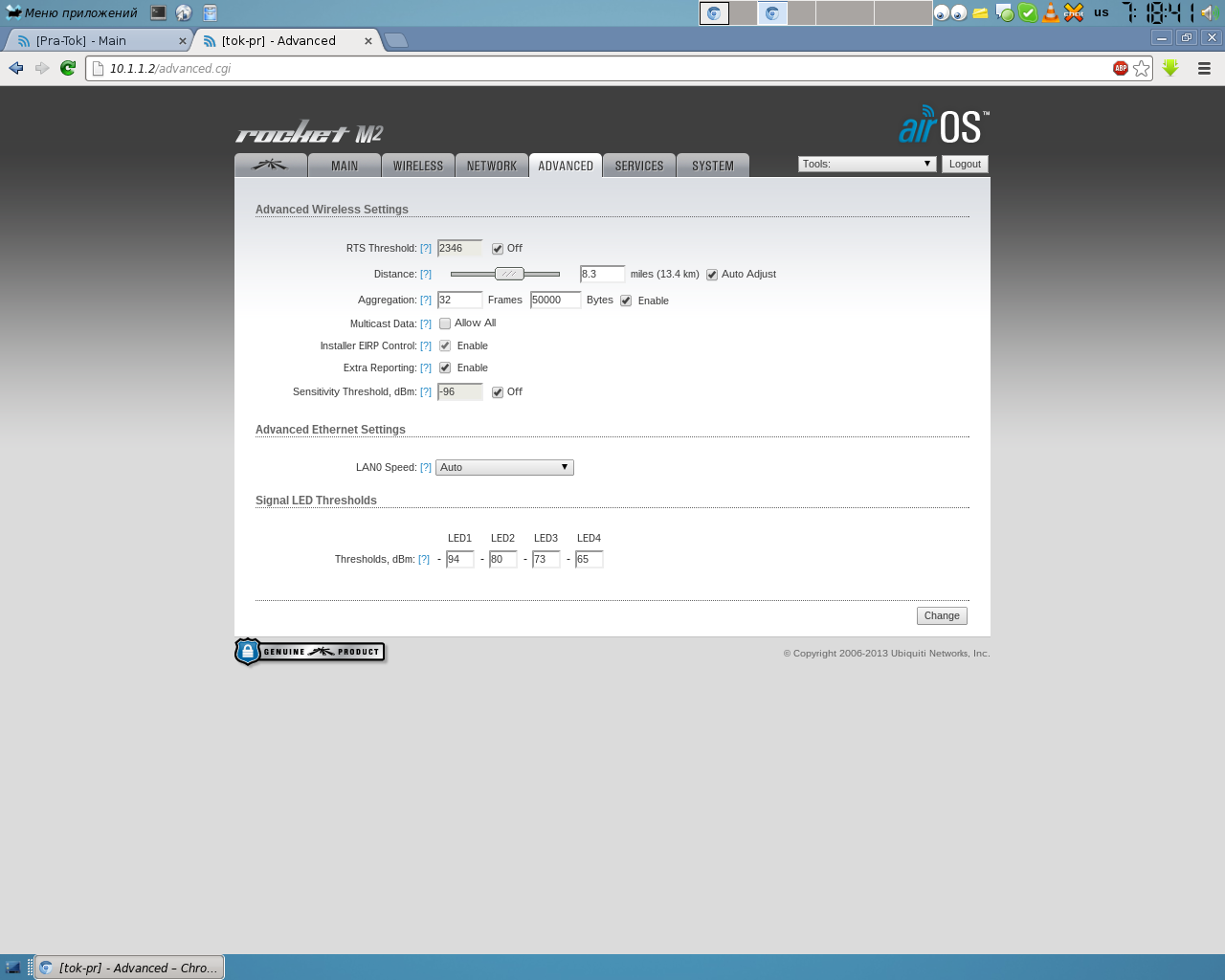

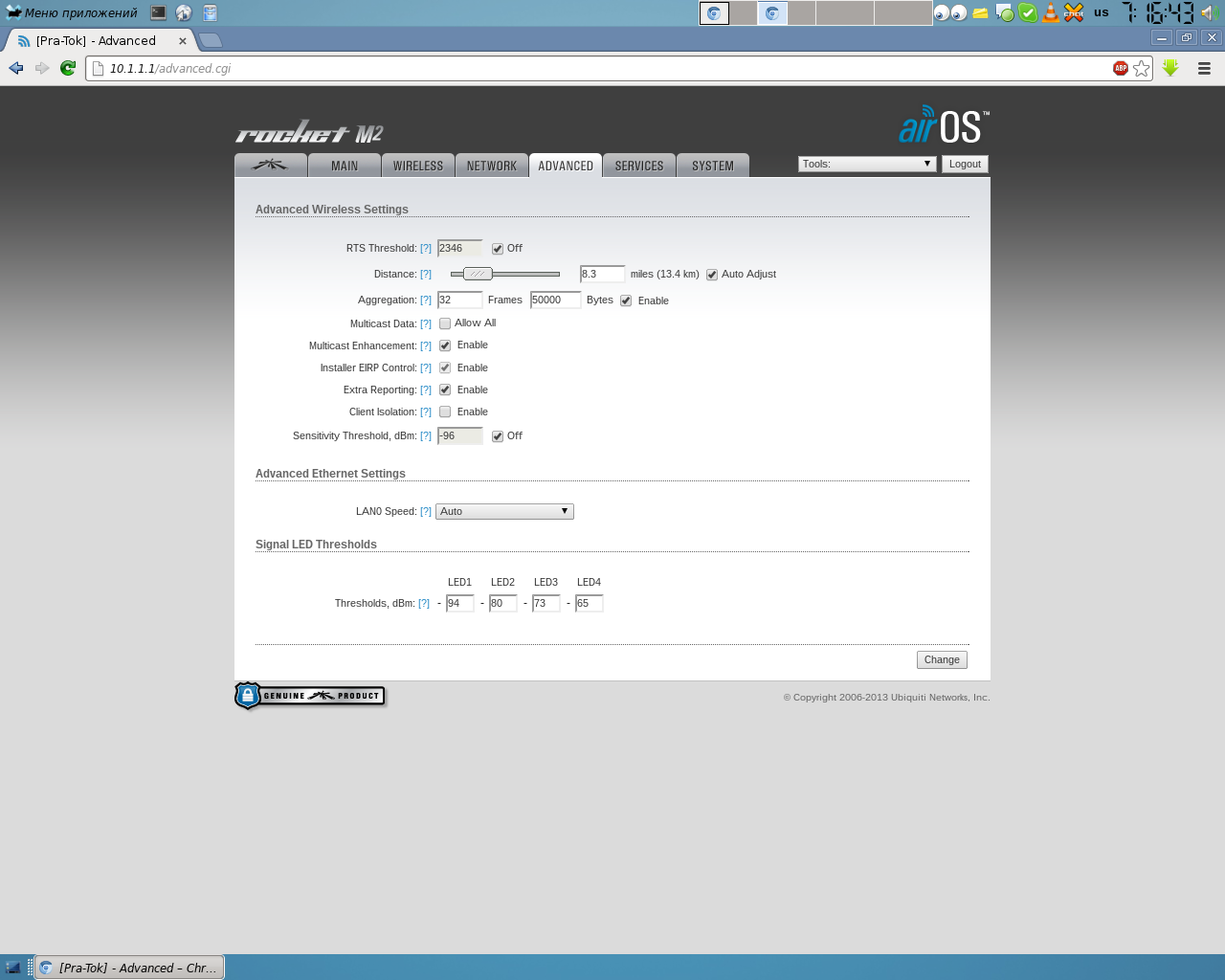

реквестировали скриншоты, предоставляю. Обновил прошивку до XM-v5.5.4.build16501 - вытянул лишних 2мбита. 20мгц и 1 или 9 канал весьма критичны: лицензия. Не хочется получить по заднице от госчастотнадзора :)

усиление в 23дб стоит потому, что на 20 клиент не подхватывается

Если у вас на 20 дБм мощности не цепляется клиент, то у вас явно проблемы с эфиром, не смотря на уровень шума -90. Есть подозрение, что у UBNT железок помехи от других видов излучения некорректно отображается или не отображаются совсем. Сталкивался с похожей ситуацией, когда в центре зашумленного города показывало -87...-89, а сигналы были -60. И ничего не мог прокачать. Перенес этот комплект в деревню - завелось все прекрасно, а в том месте, как оказалось, поблизости Мегафон поставил новые 3G базы и у всех 2.4 умер, пришлось спешно переводить на 5-ку.

-87 - это, с позволения сказать, феерический звиздец. После одновления прошивки стали подхватываться и на 20дб.

mystic · April 10, 2013

Попробуйте в минус уйти, была такая проблема.

sbyshek · April 10, 2013

Поскольку это мост, то может быть:

= убрать Security

= AirMax пусть остается

= Aggregation 32/64000

= неплохо было бы ПОПРОБОВАТЬ откатиться на 5.5 или даже 5.3.2 или даже 5.2.1

= усиление выставить максимальное, а затем уменьшать и смотреть как изменяются AirMax Quality и AirMax Capacity

= ограничить TX/RX rate пока перестанут "прыгать"

Но вообщем: чисто практически - уж больно разные условия прохождения сигнала у всех- поэтому все опытным путем.

Играет огромную роль еще и место установки антенны.

Было дело, когда в целях скрытности установки на крыше антенну поставил по кромке брутсвера шириной 40 см и получил плохую связь, а поднял буквально на 1 м выше - все в идеале. Могу еще из опыта сказать, что поверхность воды рябит, и если первая зона Френеля цепляет ее, то очень плохо отражается на сигнале - сплошной переотраженный шум, хотя AirView вроде ничего не показывает.

NewUse · April 10, 2013

1)Установите АСК на 15км,

2)установте канал на 1.

3)Скрин с АП--мейн--стейшенс

Как тестировали скорость, что по внутреннему спидтесту?

Sign In

RocketDish m2 не вытягивает более 20мбит

Recommended Posts

Shumsky

sbyshek

Saab95

pawel40

Shumsky

NewUse

xabarov

Shumsky

mystic

sbyshek

NewUse

Join the conversation
