bridge38 Posted March 28, 2013 (edited) День добрый! Планирую сделать мост на 2.7 км. Из оборудования имеется Ubiquiti AirGrid M2 HP 20dBi и Nanostation Loco M2. AirGrid будет работать как AP, Локо - клиентом. Понятно, что Локо М2 будет работать только в одной поляризации. Какую скорость я получу в целом? Заведется ли вообще этот линк? P.S. Есть ещё один такой же ЭйрГрид. Edited July 13, 2013 by bridge38 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted March 28, 2013 ну ставьте два ЭирГрида, раз уже есть. Ну мегабит 6 должно тянуть. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mintaka Posted March 28, 2013 С двумя гридами на 6 км с частично перекрытой видимостью 20 мегабит прокачивает Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted March 29, 2013 В общем эксперимент с ЛОКО М2 таков: она видит базовую станцию AirGrid с уровнем 54db, а вот подключиться к ней не может. ПОхоже на то, что передатчик Локо М2 слаб для этих целей. Отсюда вывод, что Локо М2 для такого линка не пригоден. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSD Posted March 29, 2013 В общем эксперимент с ЛОКО М2 таков: она видит базовую станцию AirGrid с уровнем 54db, а вот подключиться к ней не может. ПОхоже на то, что передатчик Локо М2 слаб для этих целей. Отсюда вывод, что Локо М2 для такого линка не пригоден. Были партии локо м2 с браком, там проблема с приемом присуствовала. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 29, 2013 В общем эксперимент с ЛОКО М2 таков: она видит базовую станцию AirGrid с уровнем 54db, а вот подключиться к ней не может. ПОхоже на то, что передатчик Локо М2 слаб для этих целей. Отсюда вывод, что Локо М2 для такого линка не пригоден. Просто надо аиргрид точно на локо направить, а то у него полно боковых лепестков, за один и зацепилась ваша локо, а сам аиргрид от нее сигнал не видит. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted March 29, 2013 Локо до 3км цепляется, уменьшайте мощность на АГ, сделайте Локу ТД, АСКи ставьте в ручную. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted March 30, 2013 Просто надо аиргрид точно на локо направить, а то у него полно боковых лепестков, за один и зацепилась ваша локо, а сам аиргрид от нее сигнал не видит. Видимость прямая. Грид настроен точно. После завтра вместо ЛОКО М2 повешаю ГРИД. P.S. Мне кажется, что действительно имеющаяся партия ЛОКО М2 попалась с браком, т.к. две ЛОКО М2 в паре работали как точка-точка всего на расстоянии 200 м. с абсолютно прямой видимостью и при ширине канала в 20 МГц не было нормальной прокачки. Заменил одну из двух ЛОКО М2 на NS M2. Линк сразу ожил. Спасибо всем за советы)) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

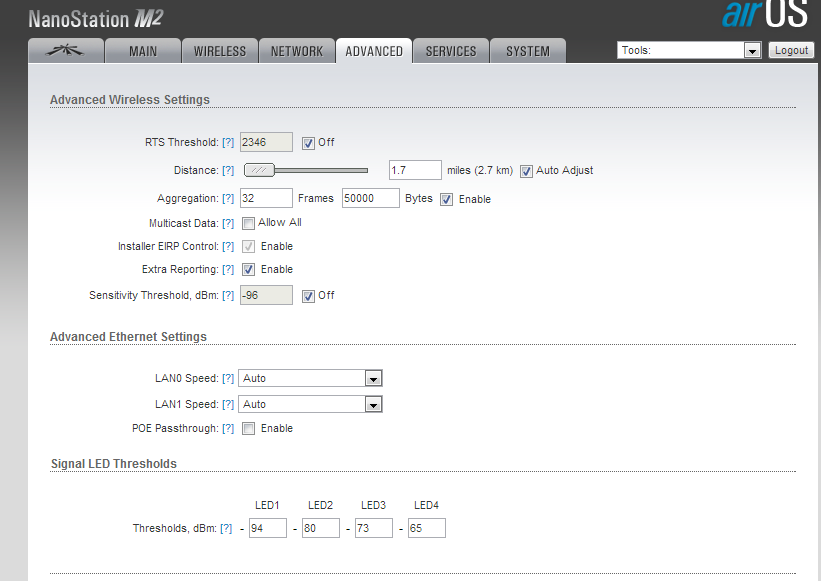

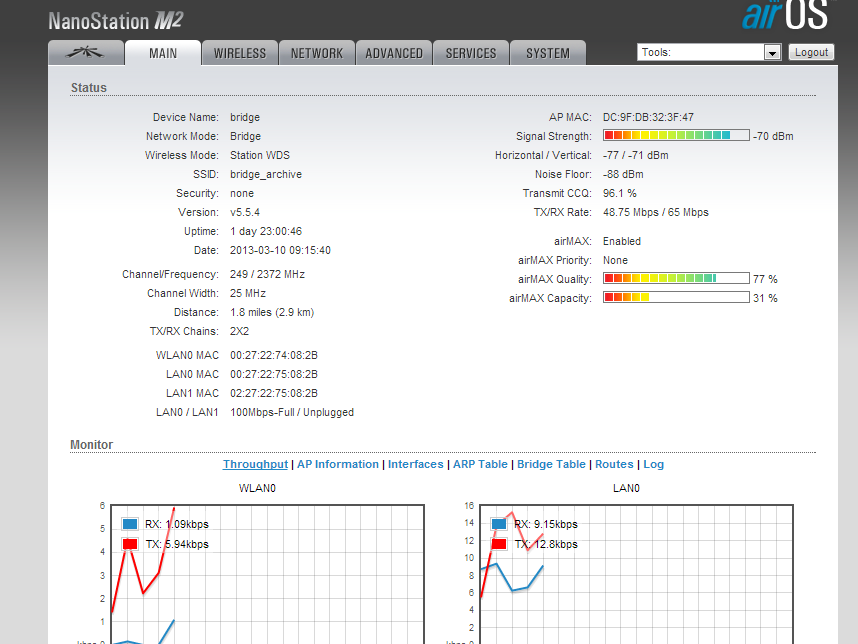

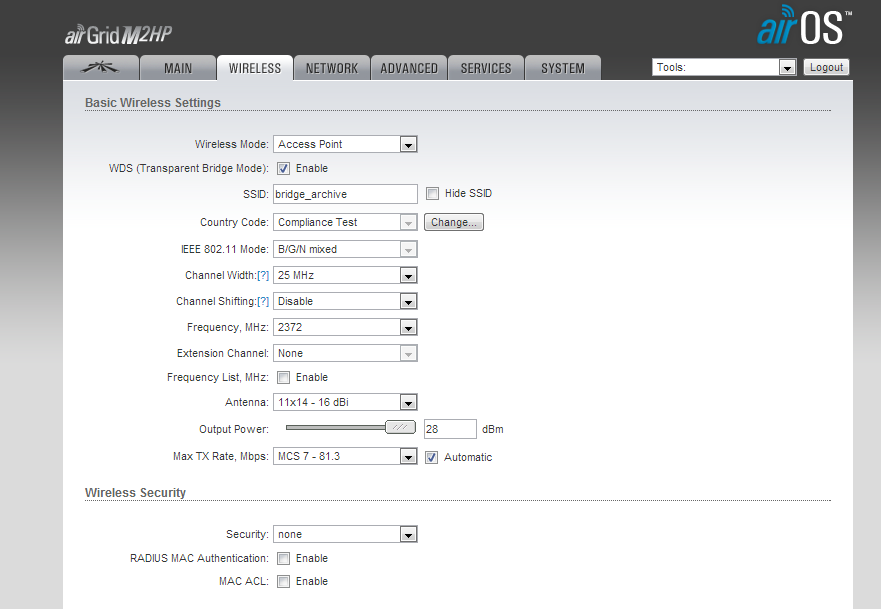

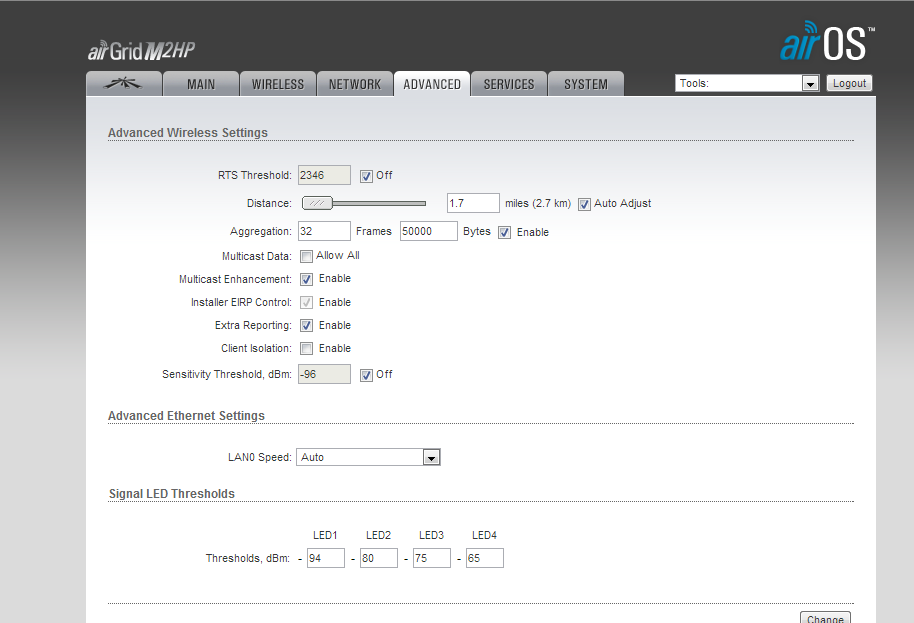

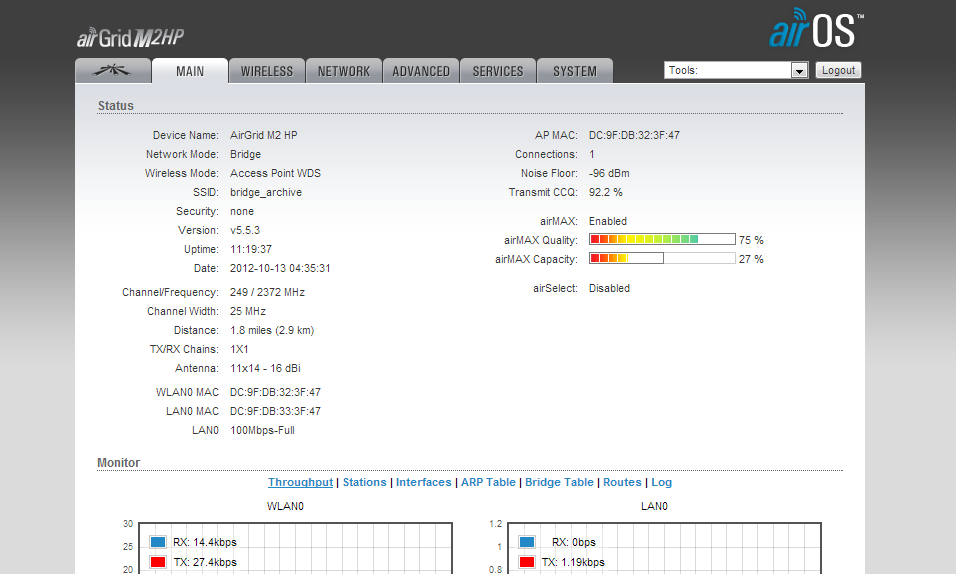

bridge38 Posted July 13, 2013 (edited) День добрый всем! Нужен совет по разгону линка из NS M2 и AirGrid M2HP (16) на 2.9 км. На пути метрах в 150 есть большой тополь полностью перекрывающий видимость. Вот что я сейчас имею: Стандартные частоты слишком загажены, поэтому ушел вниз. Скорость прокачки внутренний спид-тестом составляет около 20 мбит в дуплексе. Вместо NS M2 пробовал ставить такой же AIRGRID, ситуация была ещё хуже. (уровень сигнала был всего -80) От линка требутся в большей части - гонять трафик интернета (постоянно) и Консультант + (иногда). Только что выставил ACK вручную, уровень сигнала стал -68, AIR MAX 82/37 Edited July 13, 2013 by bridge38 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
p9160ff Posted July 13, 2013 (edited) bridge38 шумите вы не по-детски. 28дБ - это многовато. Впрочем, тополь скоро упадет и сигнал поднимется. Вместо NS M2 пробовал ставить такой же AIRGRID, ситуация была ещё хуже. (уровень сигнала был всего -80) Пробуйте еще раз Грид. Скорее всего плохо навели. +- несколько мм иногда играют роль. P.S. покажите вкладку Main-Stations Edited July 13, 2013 by p9160ff Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted July 13, 2013 bridge38 шумите вы не по-детски. 28дБ - это многовато. Впрочем, тополь скоро упадет и сигнал поднимется. Вместо NS M2 пробовал ставить такой же AIRGRID, ситуация была ещё хуже. (уровень сигнала был всего -80) Пробуйте еще раз Грид. Скорее всего плохо навели. +- несколько мм иногда играют роль. P.S. покажите вкладку Main-Stations NS M2 выступает в роли клиента, а Грид в качестве точки доступа. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted July 13, 2013 Так вы MIMO отключите на вкладке WIRELESS поставьте в пункте MAX Tx Rate - MCS7 на базе и на клиенте. С перекрытой видимостью оно нафиг не нужно, далее тестируйте скорость. Если не стабильная или не выдает 30мбит, уменьшайте MCS еще ниже и добейтесь того значения, где CCQ будет под 100, потом увеличивайте полосу до 40мгц и наслаждайтесь работой, правда мощность нужно будет чуть поубавить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

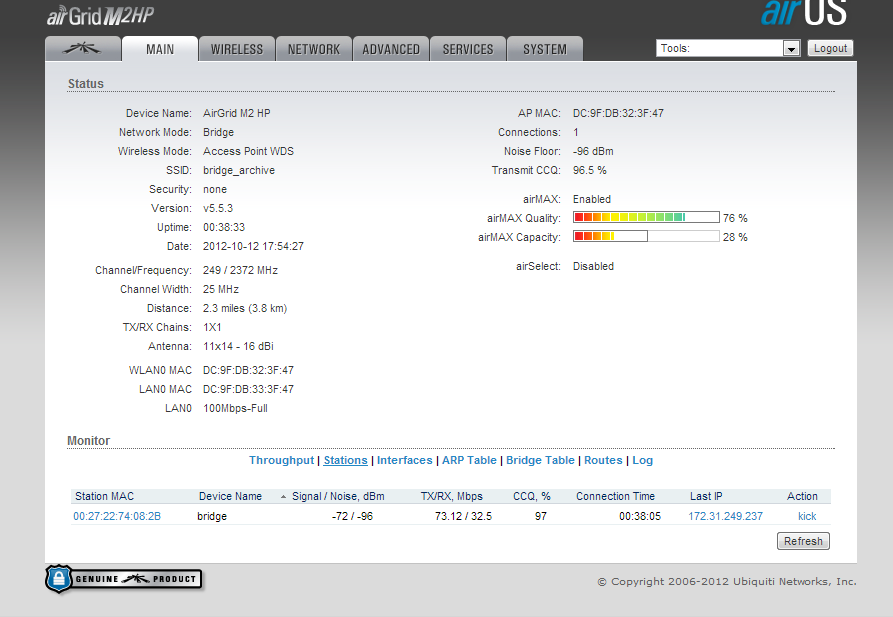

p9160ff Posted July 13, 2013 NS M2 выступает в роли клиента, а Грид в качестве точки доступа. Я понял, на вкладке Main у грида нажмите Stations и выложите. Покажите как грид видит NS. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted July 13, 2013 NS M2 выступает в роли клиента, а Грид в качестве точки доступа. Я понял, на вкладке Main у грида нажмите Stations и выложите. Покажите как грид видит NS. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted July 13, 2013 Так вы MIMO отключите на вкладке WIRELESS поставьте в пункте MAX Tx Rate - MCS7 на базе и на клиенте. С перекрытой видимостью оно нафиг не нужно, далее тестируйте скорость. Если не стабильная или не выдает 30мбит, уменьшайте MCS еще ниже и добейтесь того значения, где CCQ будет под 100, потом увеличивайте полосу до 40мгц и наслаждайтесь работой, правда мощность нужно будет чуть поубавить. После Ваших рекомендаций скорость внутренним тестом в дуплексе стала 51 мбит)) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
p9160ff Posted July 13, 2013 Можете еще с частотой поиграть - попрыгать с шагом 100 мГц и посмотреть на уровни. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted July 13, 2013 Можете еще с частотой поиграть - попрыгать с шагом 100 мГц и посмотреть на уровни. Спасибо, попробую! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted July 14, 2013 Вместо NS M2 пробовал ставить такой же AIRGRID, ситуация была ещё хуже. (уровень сигнала был всего -80) У Гридов можно выбирать поляризацию -- попробуйте сменить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
bridge38 Posted July 16, 2013 (edited) Пока остановился на таких параметрах: ширина полосы 25Мгц, мощность - полная с обеих сторон, частота 2377, NS M2 - база, AIR GRID - клиент, уровень сигнала - 68 -70, CCQ 97,8%. Копировал Тоталом файл размером 700 мб, скорость составила 3250 кбайт/с, т.е. вполне хорошо. Если снизить мощность, то падают все параметры значительно. Edited July 16, 2013 by bridge38 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

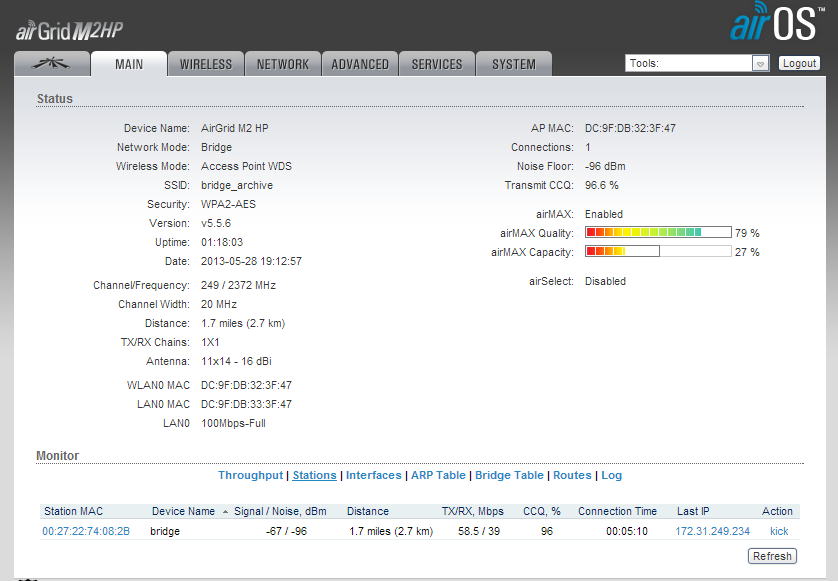

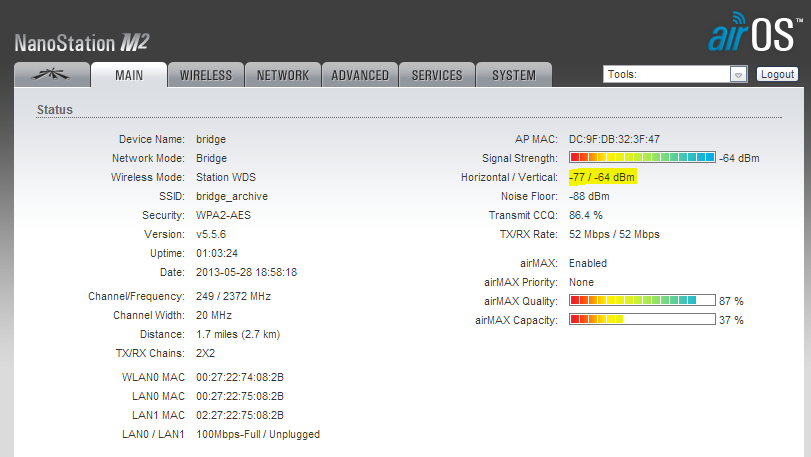

bridge38 Posted October 8, 2013 На линке из Air Grid M2 HP (в вертикальной поляризации) и NS M2 имеется перекос по поляризациям. Это видно на скрине. Надо ли юстировать антенны или нет? Или же так и должно быть, раз GRID в верт. поляриз? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted October 8, 2013 Или же так и должно быть, раз GRID в верт. поляриз? Естественно, так и должно быть, в идеале, конечно, "перекос" (кросполяризационная развязка Наностейшена) должна быть ещё больше, но что есть -- то есть... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
