Видео наблюдение на Wi-Fi

ДОбрый день строим видео наблюдение на Wi-Fi, кабель не можем прокладывать большой радиус, Wi-Fi точка MikroTik RB493G с 3 Радиокарта MikroTik R52Hn Антенна Extralink Sector 2G 19-120 MIMO BOX,

вопрос ка качествено настроить параметры микротика, в нашем случии когда работают 2-4 камеры на 1 карту все хорошо и битреит иди 1-2 мб/2, когда 10 камер битреит 100-400, и картинка не очень(. кто настраивал Микротик на большое число клиентов на Wi-Fi?

Share this post


Link to post
Share on other sites

работал только с dlink и максимум на 5 камер

возможно коллизии в сети, за счет большого количества узлов

возможно процессор не осиливает

возможно нужно поиграть с битрейтом и разрешением картинки



возможно выбраны места расположения камер не совсем удачно

в плане распространения сигнала, наличия экранов и помех



можно поставить антенну с большим КУ (прим 8 - 12 дБ)



да и укажите все таки радиус на котором камеры установлены

и что их окружает

лес, кустарник, металлоконструкции и тд все это может наложить свой отпечаток

Share this post


Link to post
Share on other sites

У вас что 3 радиокарты в одном корпусе установлены? Если так, то это нормально когда ничего не работает.



Нужно собирать 3 устройства в отдельных корпусах, тогда они не так сильно будут мешать друг другу. И MikroTik RB493G тут лишнее, только зря деньги потратили, хватит и обычного RB433L.



Вообще всегда, если позволяет размер корпуса, нужно брать RB433L если не гоняете по сети более 100мбит трафика, если более - RB433GL будет оптимальным выбором.





Share this post


Link to post
Share on other sites

3 карты в 2.4ГГц не то, что в одном корпусе, на одной крыше нормально работать не будут, если в .11n.

А так, чтобы 10 камер на 1 карту могли дать по 2Мбита на камеру, то это надо в .11g, на каждую камеру ставить клиента от микротик, хотя бы 411R, и Nstreme, и чтобы идеальная видимость была и уровни +-3дБ на всех железках были -65дБм. По вайфаю без поллинга работать не будет никак.

Share this post


Link to post
Share on other sites

Сейчас стало все гораздо проще, можно на каждую камеру ставить Mikrotik Groove A-2Hn в качестве базы и Groove 2Hn в качестве клиента, но лучше на каждую базу цеплять хотя бы несколько камер 2-3-4 в зависимости от скорости и расстояний, а клиентские устройства собирать на базе RF Elements StationBox + RB711-2Hn, это выйдет самым дешевым и качественным уличным CPE.



Хотя в 2ггц мало частот, и много устройств может не завестись - выход пиратить в 5ггц на Omnitik и клиентов в виде RB/SXT или SEXTANT, там хоть каналов больше, помех меньше, можно и получить требуемые скорости за минимальную цену.





Share this post


Link to post
Share on other sites

как вариант я бы разбил все камеры на 3 группы в зависимости от удаления от БС.



будет работать лучше чем если на 1 секторе 2 клиента один в 100м другой в 500м.



и однозначно 3 радио девайса на одной мамке это перебор, хотя литва борется с эти установкой GPS приемника и занижением мощности на передатчиках до 15-16 Dbi( как то был такой ответ от саппорта МТ)

Share this post


Link to post
Share on other sites

полоса пропускания мала. 1камера=2Мб

и соответственно ограничения технологии вифи на 2ГГЦ

остается только 5ГГц.

я щас присматриваюсь к решению: 2-3камеры на столб на одном OmniTik (у него 5портов и диапазон 5ГГц). вот только с основной приемной базой не определился пока

примерно будут 4OmniTik'а сходиться на обну базу.

Share this post


Link to post
Share on other sites

полоса пропускания мала. 1камера=2Мб

и соответственно ограничения технологии вифи на 2ГГЦ

остается только 5ГГц.

вы не правы, разница только в несущей частоте и все, в остальном все одинаково



я щас присматриваюсь к решению: 2-3камеры на столб на одном OmniTik (у него 5портов и диапазон 5ГГц). вот только с основной приемной базой не определился пока

примерно будут 4OmniTik'а сходиться на обну базу.

тоже не рационально, 433 мать на столб в роли клиента, и омник в виде базы. если уж в 5 полезли, но я думаю можно все и на 2 Ггц мутить, это хоть вписывается в закон

Share this post


Link to post
Share on other sites

Тогда уж на столб вешать SEXTANT, заменив внутри начинку на плату с большим количеством портов.





Share this post


Link to post
Share on other sites

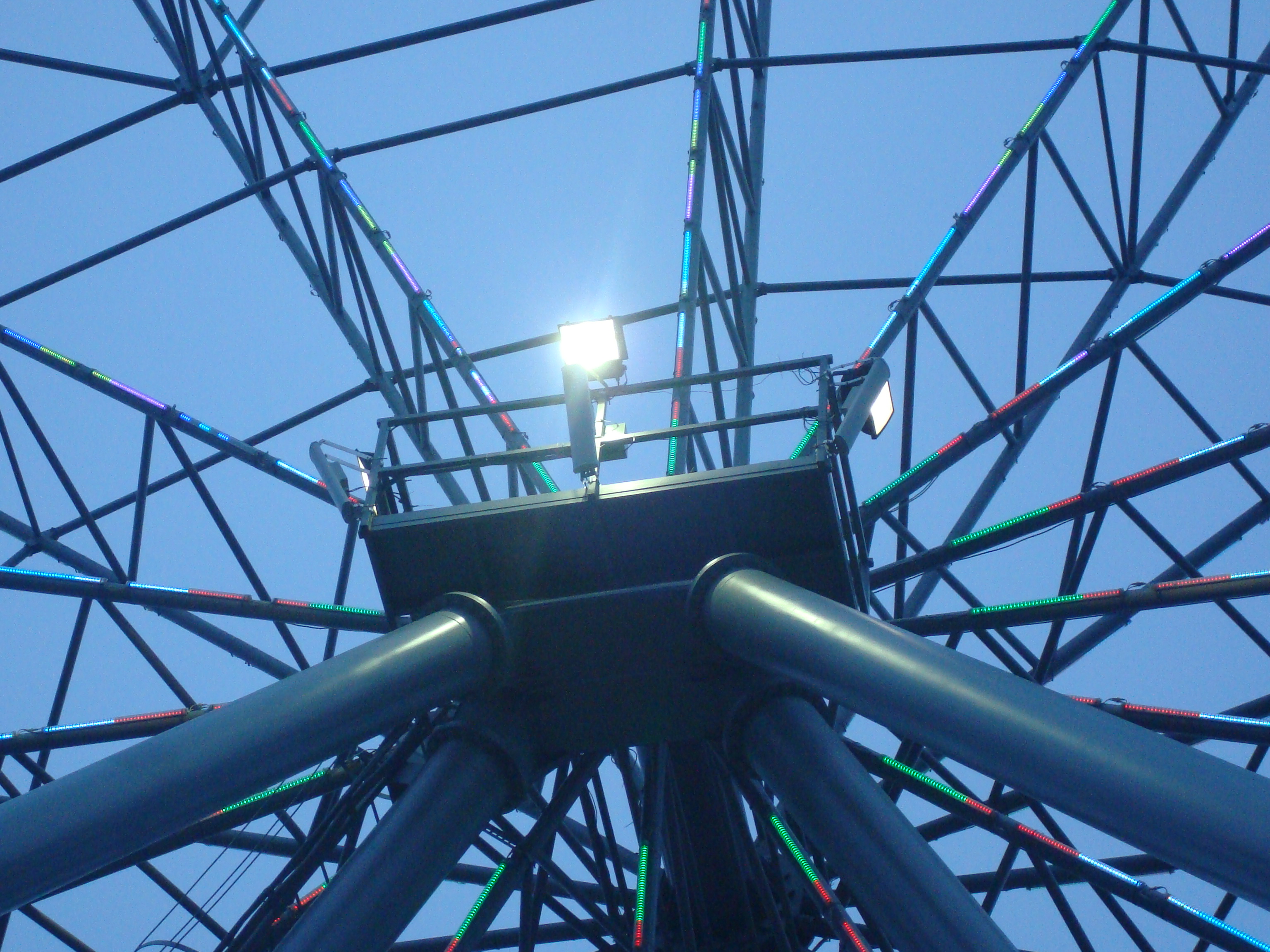

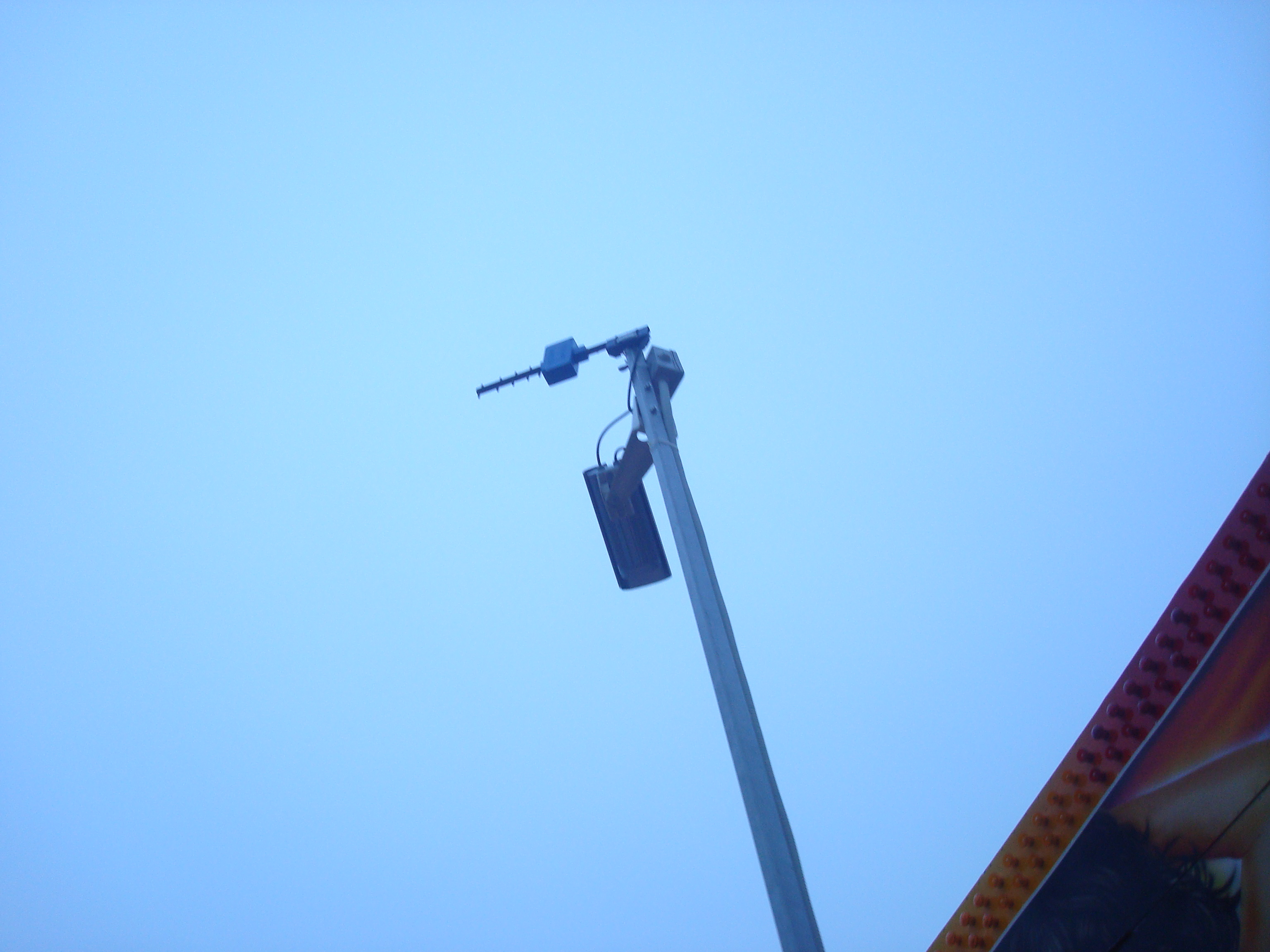

эти камеры стоят в парке атракционов в Адлере, вот фото базовой станции,

почеу нельзя устанавливать 3 карты в 1 корпус? они друг на друга влияют?

радиус камер 500метров, некоторые не видят точку доступа много растительности, антены на камерах Антех 11-14 dbm.

post-60040-001229300 1337778615_thumb.jpg

post-60040-095275600 1337778818_thumb.jpg

Share this post


Link to post
Share on other sites

некоторые не видят точку доступа много растительности

тем более оставайтесь на 2 Ггц

Share this post


Link to post
Share on other sites

Получается лучше если бы я в каждую антену воткнул свой микротик?



Вообще всегда, если позволяет размер корпуса, нужно брать RB433L если не гоняете по сети более 100мбит трафика, если более - RB433GL будет оптимальным выбором.

RB433GL на бы не подошла нм надо еще 8 портов лана, Микротик не только маршутизирует видео но и локалку маршутизирует,

Share this post


Link to post
Share on other sites

В качестве клиентских устройств какое оборудование используется сейчас? То же микротик или какое-то другое?





Share this post


Link to post
Share on other sites

В качестве клиентских устройств какое оборудование используется сейчас? То же микротик или какое-то другое?

у нас wi-fi камеры, у них свой модуль

Share this post


Link to post
Share on other sites

В качестве клиентских устройств какое оборудование используется сейчас? То же микротик или какое-то другое?

у нас wi-fi камеры, у них свой модуль



Вот это самый плохой вариант. Встроенный модуль работает в режиме обычного вайфая и не позволит работать на не стандартных частотах и передавать большие потоки данных. Если вы сможете выделить на каждую камеру порядка 3000р на установку микротика в качестве клиентского устройства, тогда можно будет решить поставленную задачу.

Share this post


Link to post
Share on other sites

... Если вы сможете выделить на каждую камеру порядка 3000р на установку микротика в качестве клиентского устройства, тогда можно будет решить поставленную задачу.



И если есть возможность выделить немного денег, то как будет выглядеть конечный вариант (база, клиенты) и насколько клиентов?

Share this post


Link to post
Share on other sites

И если есть возможность выделить немного денег, то как будет выглядеть конечный вариант (база, клиенты) и насколько клиентов?



Лучшее решение - клиенты RB/SXT или RB/SEXTANT, у последнего можно поменять начинку и вставить туда RB433 или RB493 если нужно много сетевых портов для подключения камер.



База в виде RB/Omnitik для расстояний порядка 1-2 километра и не большого количества клиентов (4-10 клиентов в зависимости от потока с камер), или RB711UA-5HnD + RF Elements StationBox + RB Elements MIMO Sector Antenna 90 или 120 градусов для расстояний 1-5 километров и большого количества клиентов (так же 4-10 клиентов на базу в зависимости от потока с камер) можно поставить несколько таких баз, что позволит увеличивать общую скорость работы всех камер и увеличивать количество клиентов.



Решения в 2ггц так же можно использовать, только в качестве клиента тогда не будет дешевого и дальнобойного устройства, ведь MIMO антенны доступные по цене с боксами есть всего на 9дби, а это до 2км прямой видимости. Антеннабоксы без MIMO есть на 14дби, что позволит работать на расстояниях до 5км, но максимальная скорость - 45мегабит в этом режиме. Работа в 2.4ггц будет не стабильной - ведь много помех от других сетей, а уход в не стандартные частоты по возможным проблемам с частотниками ничем не будет отличаться от работы в 5ггц.

Share this post


Link to post
Share on other sites

я щас присматриваюсь к решению: 2-3камеры на столб на одном OmniTik (у него 5портов и диапазон 5ГГц). вот только с основной приемной базой не определился пока

примерно будут 4OmniTik'а сходиться на обну базу.

тоже не рационально, 433 мать на столб в роли клиента, и омник в виде базы. если уж в 5 полезли, но я думаю можно все и на 2 Ггц мутить, это хоть вписывается в закон



А в чем не рациональность?

Более доступного варианта чем OmniTik с множеством портов+круговой антеной 2xMIMO - не видел еще пока.



Или у меня пнятие рациональности не правильное?



Кстати решил остановиться видимо на схеме, где все точки (в том числе базовая) будут OmniTik, какието возможно повторителями пойдут (т.к. прямой видимости добиться сложно, кругом домики и деревья)

Share this post


Link to post
Share on other sites

Повторители уменьшают скорость работы сети более чем в 2 раза.





Share this post


Link to post
Share on other sites

кто как настраивает микротик на WI-fi? какие параметры выставляете?

Share this post


Link to post
Share on other sites

кто как настраивает микротик на WI-fi? какие параметры выставляете?



Вот в этой теме (если перемотать до середины) - http://forum.nag.ru/forum/index.php?showtopic=73541 - расписаны все параметры и настройки радиокарты у микротика.
