BasilKlyev Posted April 3, 2012 Posted April 3, 2012 Добрый день 2All. Собираю на базе шасси 6509 коммутатор. Посмотрите все ли совместимо : Шасси Cisco Catalyst WS-C6509 Блок питания Cisco Catalyst WS-CAC-2500W Блок вентиляторов Cisco WS-C6K-9SLOT-FAN2 Модуль Cisco Catalyst WS-SUP720-3B Модуль Cisco Catalyst WS-X6516-GE-TX Модуль Cisco Catalyst WS-X6816-GBIC Вставить ник Quote
z.a.v. Posted April 3, 2012 Posted April 3, 2012 http://www.cisco.com/en/US/products/hw/switches/ps708/products_tech_note09186a0080a70cda.shtml#t6 Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 WS-X6816-GBIC - ошибочно. замените на 6516. Да и сап720 с такими картами - сильно на вырост.... При таком числе портов достаточно сап32. И даже сап2, если задачи простые )) Вставить ник Quote
dignity Posted April 3, 2012 Posted April 3, 2012 WS-X6816-GBIC - ошибочно. замените на 6516. Отчего? Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 А смысл? хотя....если будет дальнейшее развитие.....то 68хх сможет по свич-фабрике работать с 67хх..... согласен )) Вставить ник Quote
joesm Posted April 3, 2012 Posted April 3, 2012 оно и с WS-X6516 будет по фабрике работать, если с hw rev повезет. Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 ну, 6516 имеет на фабрику один канал 8Г. Сомнительное удовольствие. Вставить ник Quote
BasilKlyev Posted April 3, 2012 Author Posted April 3, 2012 Дак вот тут просто вопрос возник: заведется ли Cisco Catalyst WS-X6816-GBIC с Cisco Catalyst WS-SUP720-3B ?? По всем докам написано что ДА. А любимый НАГ говорит что НЕТ. Что делать то ? Вставить ник Quote

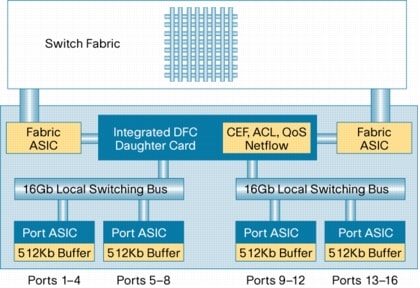

Дятел Posted April 3, 2012 Posted April 3, 2012 http://www.cisco.com/en/US/prod/collateral/switches/ps5718/ps708/prod_white_paper0900aecd80673385.html Cisco Catalyst 6500 Architecture: dCEF256 Line Cards The WS-X6816-GBIC line card is an example of a dCEF256 line card that supports dual fabric connections and implements two local 16-Gbps shared buses. Each of the 16-Gbps shared buses serve one half of the 16 Gigabit Ethernet ports on the line card. Packets switched between each group of 8 ports are locally switched over a 16-Gbps bus and do not venture outside of the line card. Packets that are switched from one block of ports to the other block of ports on the same line card are switched through the crossbar switch fabric. The 6816 line card has an integrated DFC and can also support a DFC3a when used with the Supervisor Engine 720. In the dCEF256 line-card architecture, the fabric ASIC is used as the interface between the ports on the line card and the crossbar switch fabric. This module architecture has no connection to the 32-Gbps shared bus. Вставить ник Quote
D^2 Posted April 3, 2012 Posted April 3, 2012 По всем докам написано что ДА. А любимый НАГ говорит что НЕТ. Что делать то ? НАГ скорее всего прав - у вас нигде не написано какая DFC будет на 6816 стоять. А без нее он не будет работать. Чтобы 6816 завелся на 720-3B надо ставить дорогую DFC-F6700-3B... Надо оно? Ставьте x6516 и все... Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 ну не такая уж она теперь и дорогая ))) хотя суммарно 38 тыщ против 6 тыщ за 6516 - впечатляет. Вставить ник Quote
BasilKlyev Posted April 3, 2012 Author Posted April 3, 2012 Все ясно. Хотелось просто что нить по производительнее взять под оптику. Спасибо всем за разъяснения. Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 Все ясно. Хотелось просто что нить по производительнее взять под оптику. задачу расскажите - вам посоветуют конфигурацию..... Вставить ник Quote
BasilKlyev Posted April 3, 2012 Author Posted April 3, 2012 задачу расскажите - вам посоветуют конфигурацию..... Коммутатор ядра сети с L3 функцианалом - BGP, агрегация с районов по оптике. Сейчас стоит 2х3750 в стэке - не хватает производительности и памяти. Был предложен вариант в виде экстрима 480Х-48 но пока цена для нас кусачая. Хочется минимум 16(лучше 24) полнофунциональных гигабитных оптических портов. Хотелось бы влезть в 200 тыр и не купить то что уже не апгрейдить. SUP720 по производительности хватит на несколько лет вперед. Но вот сюрприз с платами расширения в виде 1 процессора на 8 портов Base-T напрягает. Или то же самое но на оптических портах. Сильно был удивлен такому "функционалу". Поэтому и захотелось 6816 установить. Вставить ник Quote
dignity Posted April 3, 2012 Posted April 3, 2012 (edited) берите x6816 или x6724 x6748 - это для core, datacenter - то что вам надо. шасси + 2 psu 2500+ sup720 + 2 x x6816 войдет в 200 тысяч легко. Можно взять Bigiron rx-4 + mr2+ rx-bi-24t карту за 200 тысяч. В некотором смысле бандл лучше чем каталист.... Если не нужен полисинг по L3 ACL. Там даже можно принять full view ip v 4 и full view ip v 6. Места опять же меньше занимает да и новее железка.... Однако, у меня например ядро на коте, не пожалел пока ни разу) По второму бандлу для меня была цена 3900 $ + доставка/таможня из США в районе 60000 рублей. Но я в итоге купил brocade netiron 2024. Edited April 3, 2012 by dignity Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 6500 платформа - старая, как говно мамонта. И продолжает жить и развиваться. Поэтому при собирании из этого конструктора нужно понимать, какие детали к каким подходят. Под вашу задачу подходит и сап32, но с прицелом на недалекое 10Г будущее - лучше сап720. Хотите гарантированные 1г порты - вставляйте в 6516 только 8 гбиков. Они все равно дешевые )) Вставить ник Quote
BasilKlyev Posted April 3, 2012 Author Posted April 3, 2012 Вот так тогда ? С учетом Хотите гарантированные 1г порты - вставляйте в 6516 только 8 гбиков. Они все равно дешевые )) Шасси Cisco Catalyst WS-C6509 Блок питания Cisco Catalyst WS-CAC-2500W Блок вентиляторов Cisco WS-C6K-9SLOT-FAN2 Модуль Cisco Catalyst WS-SUP720-3B Модуль Cisco Catalyst WS-X6516-GE-TX Модуль Cisco Catalyst WS-X6516-GBIC 2-3 шт Вставить ник Quote
dignity Posted April 3, 2012 Posted April 3, 2012 (edited) нормалды кстати, если оптики много и не жалко, можно все же подключать не по 8, а по 16, но в lacp пары, даже с разных карт, будет вам и 1Г гарантом и резервирование линков в случае отказа трансиверов, плат и экскаваторных работ.... Кроме того вряд ли все линки будут равномерно загружены, что позволит по некоторым парам больше 1Г передавать, при необходимости... Edited April 3, 2012 by dignity Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 Давайте ещё раз: сап720 имеет свич-фабрику, по которой работают платы 67хх, и шину 16г. Платы 65хх могут работать и по шине, и по свич-фабрике, но только 8г с платы. Вставить ник Quote
BasilKlyev Posted April 3, 2012 Author Posted April 3, 2012 и по шине, и по свич-фабрике, но только 8г с платы Ну вот используя такой принцип гарантированные 1г порты - вставляйте в 6516 только 8 гбиков Имеем 1G на порт. Путь будет 5 модулей WS-X6516-GBIC.Итого имеем 48 чистых гигабитных портов. Лишь бы это все запустилось!!!(Именно это мне требуется) Вставить ник Quote
martini Posted April 3, 2012 Posted April 3, 2012 блин, а какой модуль взять чтобы он давал 1г на 1 порт ?? такое вообще существует ?? понятно что 67хх мегакрутые , но есть ли чтото подешевле ? )) на 16 или 48 портов ? Вставить ник Quote
martini Posted April 3, 2012 Posted April 3, 2012 а на 16 портов ? можно и медь, даже лучше медь Вставить ник Quote
Дятел Posted April 3, 2012 Posted April 3, 2012 Поймите, это физические ограничения, связанные с развитием платформы: 64/65хх платы создавались под сап2. Поэтому 8г на шину/фабрику. Ну, кроме 6816. Вставить ник Quote
