asterix_72 Posted September 21, 2012 Posted September 21, 2012 Короче вот правильны бут под вашу железку. Конфигурация: Board - RT305xMP SDRAM - 256Mbit BUS - 16bit SIZE - 32Mb Flash - NOR SW_MODE - WLLLL Оплату чтения мануалов в слух и сборки бута куда слать думаю сами догадаетесь. P.S. Если это не поможет - отнесите на свалку. P.S. Судя по выводу бут мало того что криво сконфигурён и древни как гамно ммамонта дык вообще не понятно как он работает ибо BoardType задан не верно не говоря уже о памяти. Не в тему конечно, тыкните носом где мануал по сборке u-boot почитать, вшатал на asus rt-g32 (флеш spi 4 mb, ram 16). Вставить ник Quote
AVercelli Posted October 13, 2012 Posted October 13, 2012 Не в тему конечно, тыкните носом где мануал по сборке u-boot почитать, вшатал на asus rt-g32 (флеш spi 4 mb, ram 16). Ну можете, к примеру на wiki от starterkit почитать, там дальше по ссылкам перейдете. А можете к спецам обратится. Вставить ник Quote
fflexx Posted January 9, 2013 Posted January 9, 2013 (edited) присоединяюсь к теме. внезапно после 1,5 лет добросовестной работы умер Dir-300NRU_B1 загоратся оранжевое питание и сразу зеленое по всем Web интерфейсам не отвечат и не пингуется RT3050F - горячий в консоли только три строчки U-Boot 1.1.3 (Jan 13 2009 - 17:40:14) (Alpha) - SVN revision : 105 Model: WRGN23 Board: RT2880 DRAM: 32 MB может что придумаем? Edited January 9, 2013 by fflexx Вставить ник Quote
fflexx Posted January 9, 2013 Posted January 9, 2013 только что поменял - тоже самое :( Вставить ник Quote
fflexx Posted January 9, 2013 Posted January 9, 2013 вот здесь написано как восстановить DIR-620 через JTAG кто бы еще загрузчик с оперативной памяти сделал RT3050F http://dir620.ipb.su/index.php?showtopic=416 Вставить ник Quote
NewUse Posted January 9, 2013 Posted January 9, 2013 http://www.lan23.ru/forum/showthread.php?t=8836 Судя по этому, загрузчик совместим. Вставить ник Quote

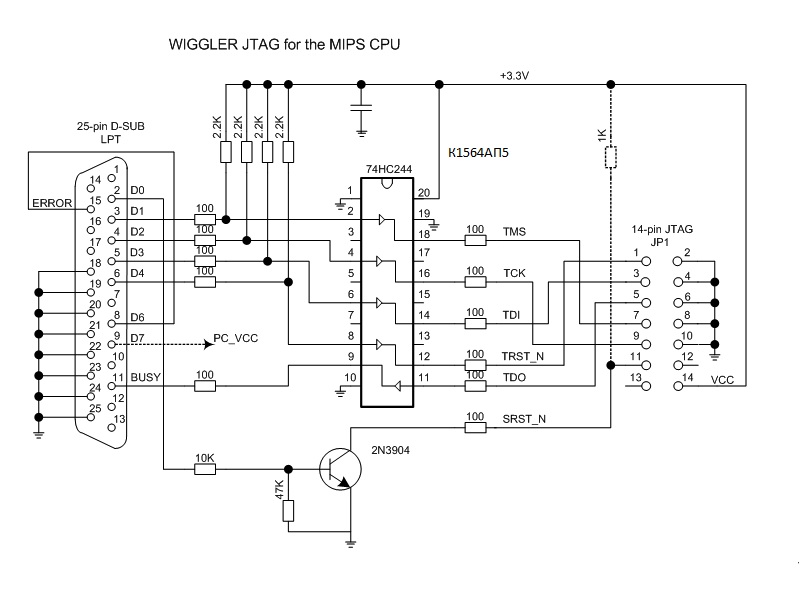

fflexx Posted January 10, 2013 Posted January 10, 2013 это уже радует! теперь бы еще JTAG собрать! вот схема Вставить ник Quote
fflexx Posted January 11, 2013 Posted January 11, 2013 куда на DIR-300NRU_B1 подключать JTAG??? Вставить ник Quote
NewUse Posted January 11, 2013 Posted January 11, 2013 Может быть и не разведён, посторайтесь от проца проследить, или смотрите все присутствующие разъёмы/места их крепления... Вставить ник Quote
fflexx Posted January 12, 2013 Posted January 12, 2013 (edited) собрал кабель, поключил для теста на LPT WinXP SP3 точку доступа DWL-2100AP у нее разъем JTAG разведен,поставил драйвера запустил программатор под Винду H-JTAG. не видит. проверил настройки - не видит. наверно кабель проверять надо ... :( Edited January 12, 2013 by fflexx Вставить ник Quote
NewUse Posted January 12, 2013 Posted January 12, 2013 Режим LPT надо правильый в БИОСе выставить. Вставить ник Quote

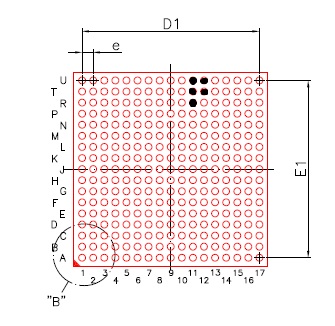

JerryLutor Posted January 12, 2013 Posted January 12, 2013 Кто нибудь снимал чип rt3050f на dir 300b1? Если то можете отследить куда идут ножки которые помечены черным на рисунке во вложении. Вставить ник Quote
NewUse Posted January 12, 2013 Posted January 12, 2013 ИМХО, Вам явно не на этом форуме спрашивать надо, попробуйте на хобите/лан23/опенВРТ/дд-ВРТ Вставить ник Quote
JerryLutor Posted January 13, 2013 Posted January 13, 2013 Те ножки которые я отметил на рисунке и есть jtag rf3050f по даташиту, а у меня как раз с убитым загрузчиком dir300b1. Вставить ник Quote
NewUse Posted January 13, 2013 Posted January 13, 2013 Я понял, но я не знал, то чип с БГА пайкой... Так фиг отследишь, а снимать и перепаивать чип с БГА -- жесть... Вставить ник Quote
vizir Posted January 13, 2013 Posted January 13, 2013 http://dir620.ipb.su/index.php?showtopic=416&st=75 "off-top: Сдул сегодня RT3050 с убитого грозой родственного DIR300_REV_B1. JTAG-а на плате нет, экономные китаиси не вывели дорожки наружу." Вставить ник Quote
JerryLutor Posted January 13, 2013 Posted January 13, 2013 ясно спс :( , остается или вариант найти программатор для wrgn23 или в мусорку, печально. Вставить ник Quote
NewUse Posted January 13, 2013 Posted January 13, 2013 Да, в флешку напрямую можно полный дамп залить... Можно попробовать связаться с саппортом... Вставить ник Quote
Wanderer123 Posted January 10, 2014 Posted January 10, 2014 Помогите!Роутер ДИР-300 Б1 горит только индикатор питания. ВЕБ интерфейс не работает!Emergency Room тоже! Спаял сегодня конвертер что бы поймать загрузчик через терминал и залить прошивку. Выдает вот что - U-Boot 1.1.3 (Jan 13 2009 - 17:40:14) (Alpha) - SVN revision : 105 Model: WRGN23 Board: RT2880 DRAM: 256 kB Подскажите что мне делать?Что это может быть?Битый загрузчик или что? Вставить ник Quote
NewUse Posted January 10, 2014 Posted January 10, 2014 Подскажите что мне делать?Что это может быть?Битый загрузчик или что? Загрузчик то вроде жив, попробуйте запустится с зажатым ресетом, тоб в тфтп попасть, ну и погуглить, как его в ттп/меню выбора вариантов загрузки загнать.. Вставить ник Quote
Wanderer123 Posted January 10, 2014 Posted January 10, 2014 Подскажите что мне делать?Что это может быть?Битый загрузчик или что? Загрузчик то вроде жив, попробуйте запустится с зажатым ресетом, тоб в тфтп попасть, ну и погуглить, как его в ттп/меню выбора вариантов загрузки загнать.. Пробовал и с зажатым ресетом. Одно и то же( Может я неправильно конвертер собрал? Собирал по этой схеме с индикаторами Вставить ник Quote
NewUse Posted January 10, 2014 Posted January 10, 2014 Если бы не верно собрал -- текста бы небыло... Там какой нить пароль нибось стоит для доступа в меню загрузика (при вводе отображаться не должен, по крайней мере так на ТП-линках) Вставить ник Quote
Wanderer123 Posted January 11, 2014 Posted January 11, 2014 Вся надежда была на UART(( Может еще есть способы восстановления? Подскажите пожалуйста. Вставить ник Quote
