vlan и мыльница

Если два управляемых л2 коммутатора соединить через обычную мыльцу, смогут ли они через эту мыльницу передавать тегированые вланы?

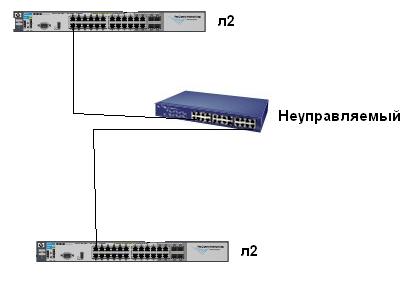

Суть задачи: передать 3 влана через мыльницу. Картинка прилеплена.


Share this post


Link to post
Share on other sites

мыльницы должны пропустить тэги.

Share this post


Link to post
Share on other sites

Точнее, кадры длиной 1522 байта.

Share this post


Link to post
Share on other sites

Мыльницы без eeprom должны пропускать, с eeprom зависит от того что в eeprom зашито, но тоже обычно пропускают.

Если совсем точно то один тег добавляет 4 байта, а размер кадра вещь непостоянная. 1522 Байта это максимальный размер тегированного кадра при MTU 1500 Байт.

Share this post


Link to post
Share on other sites

Ну вот у меня дома стоит древнющий Acorp 9HU8D, кадры 1518 байт пропустила



комп1:

vconfig eth0 add 8

ifconfig eth0.8 192.168.100.1



комп2:

vconfig eth0 add 8

ifconfig eth0.8 192.168.100.2



комп1-комп2 соединены через этот acorp



ping -M do -c 4 -s 1472 192.168.100.1

PING 192.168.100.1 (192.168.100.1) 1472(1500) bytes of data.

1480 bytes from 192.168.100.1: icmp_seq=1 ttl=64 time=0.808 ms

1480 bytes from 192.168.100.1: icmp_seq=2 ttl=64 time=0.757 ms

^C



Тэги видны в ваершарке, размер пишет (1518 bytes on wire, 1518 captured)



1518, а не 1522, т.к. wireshark не показывает 4 байта crc в конце фрейма.



Кстати, такая схема по идее будет работать не корректно, если будет использоваться более 2ух портов неуправляемого коммутатора и в разных вланах будут одинаковые маки.

Edited by s.lobanov

Share this post


Link to post
Share on other sites

А эта мыльница не будет на все порты вланы отсылать?

Share this post


Link to post
Share on other sites

Будет, но только если трафик броадкст/мультикаст или свитч незнает на каком порту Dest. MAC фрейма.

VLAN Tag это посути пейлоад ethernet фрейма с ethertype 0x8100.

Edited by qwertzy

Share this post


Link to post
