Радиоканал 30 км. Рабочая схема

Доброго времени суток всем.



Вот возникла необходимость построить линк дистанцией 30 км. После долгого и изнурительного изучения тем на спец. форумах в т.ч. и этом. Пришёл к выводу что если что-то подобное делать то тока на базе микротик. Причём предполагаю использовать RB 433AH и радиокарту R52H f=5GHz, антенны офсетки 1,2 м с облучателем. На противоположной стороне RB 411 с картой R52H. Антенна тоже самое что и на базе. Высота подвеса там и там до 18 м. На RB 411 надо разрулить маршруты, нарезать фиксированный трафик и раздать каналы заказчикам по кабелю. Хотел проконсультироваться, какие грабли могут быть в этой схеме. Рельеф местности особых препятствий не представляет, между двумя точками низменность (болота и топи), максимальная высота в промежутке достигает 2 м (мин -0,4) над у.м.. Смотрел по Френелю, тоже вроде замечаний быть не должно. Реально ли прокачать 30-40Мбит на такое расстояние, в режиме нстрим есетно...



Не буду спрашивать, юзает такое или нет, потому как что-то подобное на форуме читал где-то... С микротиком дела не имел, потому пришлось спросить.



Заранее благодарю за ответы.

Share this post


Link to post
Share on other sites

Только не R52H.

Берите тогда уж R5H.

Для хоть сколько-нибудь гарантированых 40 мегабит делайте Nstream Dual.

Share this post


Link to post
Share on other sites

XR5 от наносо-строителей думаю получше будет

Share this post


Link to post
Share on other sites
Доброго времени суток всем.



Вот возникла необходимость построить линк дистанцией 30 км. После долгого и изнурительного изучения тем на спец. форумах в т.ч. и этом. Пришёл к выводу что если что-то подобное делать то тока на базе микротик. Причём предполагаю использовать RB 433AH и радиокарту R52H f=5GHz, антенны офсетки 1,2 м с облучателем. На противоположной стороне RB 411 с картой R52H. Антенна тоже самое что и на базе. Высота подвеса там и там до 18 м. На RB 411 надо разрулить маршруты, нарезать фиксированный трафик и раздать каналы заказчикам по кабелю. Хотел проконсультироваться, какие грабли могут быть в этой схеме. Рельеф местности особых препятствий не представляет, между двумя точками низменность (болота и топи), максимальная высота в промежутке достигает 2 м (мин -0,4) над у.м.. Смотрел по Френелю, тоже вроде замечаний быть не должно. Реально ли прокачать 30-40Мбит на такое расстояние, в режиме нстрим есетно...



Не буду спрашивать, юзает такое или нет, потому как что-то подобное на форуме читал где-то... С микротиком дела не имел, потому пришлось спросить.



Заранее благодарю за ответы.

Если есть возможность, то бери 411АН, 411 с шейперами и прочей лабудой 30 Мбит не прокачает.. проц. слабоват



Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет
+1



На место того что будет стоят у юзеров, лучше взять 493АН, каждого в отдельный порт. Единственный минус будет пучек кабелей от девайса.

Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет
+1



На место того что будет стоят у юзеров, лучше взять 493АН, каждого в отдельный порт. Единственный минус будет пучек кабелей от девайса.

Помоему лучше свитч 802.1q, и от железки вланами.. обслуживать это дело будет проще..



Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет
+1



На место того что будет стоят у юзеров, лучше взять 493АН, каждого в отдельный порт. Единственный минус будет пучек кабелей от девайса.

Помоему лучше свитч 802.1q, и от железки вланами.. обслуживать это дело будет проще..

Тоже не плохой вариант, только по обслуживанию не соглашусь. Так один девайс, а так два. Второй же еще где то размещать надо, питание подводить.

Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет
+1



На место того что будет стоят у юзеров, лучше взять 493АН, каждого в отдельный порт. Единственный минус будет пучек кабелей от девайса.

Помоему лучше свитч 802.1q, и от железки вланами.. обслуживать это дело будет проще..

Тоже не плохой вариант, только по обслуживанию не соглашусь. Так один девайс, а так два. Второй же еще где то размещать надо, питание подводить.

Согласен.. Но иметь свою площадку лучше, как никак, чтобы не зависить питанием от юзера... Да и бесперебойничек в таком случае можно поставить.. Да развивать сеть будет проще, как БС, все надо делать на перспективу, если там не один юзер а несколько... Короче чего гадать, не зная тех. задания..



Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет
+1



На место того что будет стоят у юзеров, лучше взять 493АН, каждого в отдельный порт. Единственный минус будет пучек кабелей от девайса.

Помоему лучше свитч 802.1q, и от железки вланами.. обслуживать это дело будет проще..

Тоже не плохой вариант, только по обслуживанию не соглашусь. Так один девайс, а так два. Второй же еще где то размещать надо, питание подводить.

Согласен.. Но иметь свою площадку лучше, как никак, чтобы не зависить питанием от юзера... Да и бесперебойничек в таком случае можно поставить.. Да развивать сеть будет проще, как БС, все надо делать на перспективу, если там не один юзер а несколько... Короче чего гадать, не зная тех. задания..

Гадать не стоит. Выбор за ТС. Вариантов ему надавали предостаточно со всеми плюсами и минусами. :)

Share this post


Link to post
Share on other sites

Ещё раз благодарю за советы всех кто откликнулся...



Только не R52H.

Берите тогда уж R5H.

Для хоть сколько-нибудь гарантированых 40 мегабит делайте Nstream Dual.

А с чем это связано?

Вроде R52H мощная... или у неё глюки какие-то.



Share this post


Link to post
Share on other sites
Ещё раз благодарю за советы всех кто откликнулся...



Только не R52H.

Берите тогда уж R5H.

Для хоть сколько-нибудь гарантированых 40 мегабит делайте Nstream Dual.

А с чем это связано?

Вроде R52H мощная... или у неё глюки какие-то.

R5H тоже мощная, и чувствительность у нее по лучше.

Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет

А они совместимы, имеется ввиду тот-же 433.

Просто не в курсе...

Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет

А они совместимы, имеется ввиду тот-же 433.

Просто не в курсе...

XR5 работает с любыми бордами микротика.

Share this post


Link to post
Share on other sites
XR5 от наносо-строителей думаю получше будет

А они совместимы, имеется ввиду тот-же 433.

Просто не в курсе...

Тот-же 433, только выбераеш карточку или юбикьютивская XR5, или микротиковские карточки, или еще какието..

Мое мнение - лучше брать одно-бендовую (802,11а) карту, лучше себя показывают... А дуал-бендовские карточки, проверяли на линке, с разными мощностями - работают практически одинаково что 65 мВатт что 350.. А с карточкой XR5 уровни улучшились на 8 дБ..



Share this post


Link to post
Share on other sites
Согласен.. Но иметь свою площадку лучше, как никак, чтобы не зависить питанием от юзера... Да и бесперебойничек в таком случае можно поставить.. Да развивать сеть будет проще, как БС, все надо делать на перспективу, если там не один юзер а несколько... Короче чего гадать, не зная тех. задания..

Именно так себе и представляю. Что внизу что-то типа роутера будет стоять, как вариант упр. свич. Хороша идея. С помещением и доступом к оборудованию проблем не будет. Заказчик готов предоставить "угол" лиж бы ему туда поток подали. Он же, заказчик имеется ввиду, предоставил место на своей тер-рии для размещения антенно-мачтового хозяйства. Будет стоять мачта-телескоп (та что военная с редуктором-лебёдкой), будет где закрепить элементы такелажа.

Дело в том что сам заказчик хочет в курортной зоне, на берегу моря, организовать что-то типа интернет-клуба и установить в ряде кафешек хотспоты. Пока мы там обсуждали что и как, нарисовался ещё один желающий, у него кафе, дискобар, ну шота типа этого, хочет тоже у себя хотспот. И это я ещё не афишировал, без рекламы. Так что уже на два канала есть запрос.

Почему такой спрос, там просто нет инета, акромя мобильников. А перспектива позволяет расширятся, в сезон там денег много и баз отдыха дофига.

Судя по их запросам им надо будет от 2 до 5 Мбит.



За площадку платить мне не надо будет, ну кроме эл-энергии естественно...

Edited by qso

Share this post


Link to post
Share on other sites

Да, если выбирать между R5H и XR5 то думаю остановить свой выбор на последней, мощности чуть по более будет...

Я так понял, если что, мощность можно и понизить?

Share this post


Link to post
Share on other sites

Я так понял, если что, мощность можно и понизить?

Можно.

Share this post


Link to post
Share on other sites
Согласен.. Но иметь свою площадку лучше, как никак, чтобы не зависить питанием от юзера... Да и бесперебойничек в таком случае можно поставить.. Да развивать сеть будет проще, как БС, все надо делать на перспективу, если там не один юзер а несколько... Короче чего гадать, не зная тех. задания..

Именно так себе и представляю. Что внизу что-то типа роутера будет стоять, как вариант упр. свич. Хороша идея. С помещением и доступом к оборудованию проблем не будет. Заказчик готов предоставить "угол" лиж бы ему туда поток подали. Он же, заказчик имеется ввиду, предоставил место на своей тер-рии для размещения антенно-мачтового хозяйства. Будет стоять мачта-телескоп (та что военная с редуктором-лебёдкой), будет где закрепить элементы такелажа.

Дело в том что сам заказчик хочет в курортной зоне, на берегу моря, организовать что-то типа интернет-клуба и установить в ряде кафешек хотспоты. Пока мы там обсуждали что и как, нарисовался ещё один желающий, у него кафе, дискобар, ну шота типа этого, хочет тоже у себя хотспот. И это я ещё не афишировал, без рекламы. Так что уже на два канала есть запрос.

Почему такой спрос, там просто нет инета, акромя мобильников. А перспектива позволяет расширятся, в сезон там денег много и баз отдыха дофига.

Судя по их запросам им надо будет от 2 до 5 Мбит.



За площадку платить мне не надо будет, ну кроме эл-энергии естественно...

Направленную антенну на мачту будете ставить? Если да, то заказывайте сразу подьемник... Был печальный опыт с этими мачтами.. Без подьемника вы ее юстировать будете долго и нудно и все рано прийдется или забираться на верх (это почти не реально), или заказывать подьемник..





Да, если выбирать между R5H и XR5 то думаю остановить свой выбор на последней, мощности чуть по более будет...

Я так понял, если что, мощность можно и понизить?

Если будешь ставить XR5, то знай - там идет "торчащий" пигтейл от карточки, коробку надо потолще..



Share this post


Link to post
Share on other sites
Если будешь ставить XR5, то знай - там идет "торчащий" пигтейл от карточки, коробку надо потолще..

Это этот что ли dad573f3d0d0ec29e5a34a66485c1b66.jpg



В принципе уже подобрал бокс для платы goldbox.jpg и 55efde162778df58234ca59993b2e247.jpg



пигтейл такой bdf7dc49e57dd421932f8bb7a97d270f.jpg сойдёт?

Share this post


Link to post
Share on other sites

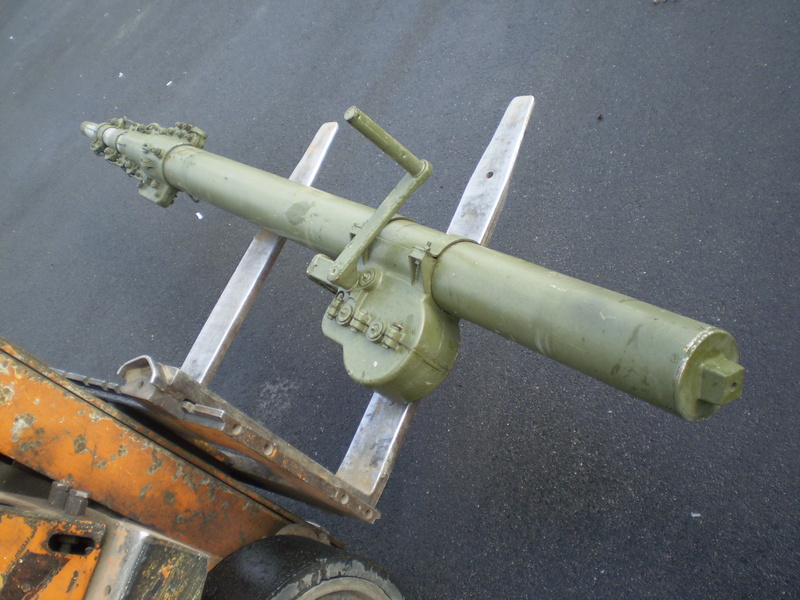

Направленную антенну на мачту будете ставить? Если да, то заказывайте сразу подьемник... Был печальный опыт с этими мачтами.. Без подьемника вы ее юстировать будете долго и нудно и все рано прийдется или забираться на верх (это почти не реально), или заказывать подьемник..

Да, та что на прикреплённом фото.

Ну, я так себе спланировал, что сначала навесить всё что там должно быть, Антенну, гермобокс с микротиком, а потом только осуществлять подъём. Сначала направить её по азимуту, уже в принципе известно. Есть топографическая карта (генштабовская 1:100 000) есть компас, есть гуглмап. С этим всем дружу, по долгу службы (работы) Так что думаю отъюстировать на земле, а потом поднять её...

Если что, то можно будет её покрутить.


Share this post


Link to post
Share on other sites

Хотел ещё спросить, кде можно почитать толковую доку по работе с микротиком, можно на русском языке... ;)

Share this post


Link to post
Share on other sites
Направленную антенну на мачту будете ставить? Если да, то заказывайте сразу подьемник... Был печальный опыт с этими мачтами.. Без подьемника вы ее юстировать будете долго и нудно и все рано прийдется или забираться на верх (это почти не реально), или заказывать подьемник..

Да, та что на прикреплённом фото.

Ну, я так себе спланировал, что сначала навесить всё что там должно быть, Антенну, гермобокс с микротиком, а потом только осуществлять подъём. Сначала направить её по азимуту, уже в принципе известно. Есть топографическая карта (генштабовская 1:100 000) есть компас, есть гуглмап. С этим всем дружу, по долгу службы (работы) Так что думаю отъюстировать на земле, а потом поднять её...

Если что, то можно будет её покрутить.

Теоретически всекрасиво получается... Но вопервых у тебя там растяжки, растянул - вышка перекрутилась... При спуске, подьеме и растяжке вышки - каждый раз она будет стоять по разному.. Пойми, при растоянии в 30 км 0,5 градуса уже имеет значение.. Мы с этой вышкой 3 дня гемороились, пока не заказали подьемник...

По поводу пигтейла - этот не подойдет, там идет MMCX разьем . Помоему пигтейлы идут в комплкте... уточнишь у продавца..



Насколько я понял ты пролайна будешь все брать (судя по картинкам)

Share this post


Link to post
Share on other sites
Направленную антенну на мачту будете ставить? Если да, то заказывайте сразу подьемник... Был печальный опыт с этими мачтами.. Без подьемника вы ее юстировать будете долго и нудно и все рано прийдется или забираться на верх (это почти не реально), или заказывать подьемник..

Да, та что на прикреплённом фото.

Ну, я так себе спланировал, что сначала навесить всё что там должно быть, Антенну, гермобокс с микротиком, а потом только осуществлять подъём. Сначала направить её по азимуту, уже в принципе известно. Есть топографическая карта (генштабовская 1:100 000) есть компас, есть гуглмап. С этим всем дружу, по долгу службы (работы) Так что думаю отъюстировать на земле, а потом поднять её...

Если что, то можно будет её покрутить.

Теоретически всекрасиво получается... Но вопервых у тебя там растяжки, растянул - вышка перекрутилась... При спуске, подьеме и растяжке вышки - каждый раз она будет стоять по разному.. Пойми, при растоянии в 30 км 0,5 градуса уже имеет значение.. Мы с этой вышкой 3 дня гемороились, пока не заказали подьемник...

По поводу пигтейла - этот не подойдет, там идет MMCX разьем . Помоему пигтейлы идут в комплкте... уточнишь у продавца..



Насколько я понял ты пролайна будешь все брать (судя по картинкам)

Да, кое что у них, но не всё, потому как не весь перечень у них в наличии. Цены нормальные. :)

Да, как-то не подумал нащёт того, что направление может сбиться при подъёме. А как такой вариант, дать сварщикам работу, изготовить типа лестницы с хомутом, металлический пруток приваренный к хомуту, который прижимается ответной частью болтами. Несколько штук сделать, и закрепить. Как нащёт этой идеи. Ну и, страховочный ремень на пояс и вперёд по лестнице на верх. И уже там юстировать антенну, на верху.



Хомуты правда разных диаметров надо изготовить, а там 8 ярусов.

Share this post


Link to post
Share on other sites
Да, кое что у них, но не всё, потому как не весь перечень у них в наличии. Цены нормальные. :)

Да, как-то не подумал нащёт того, что направление может сбиться при подъёме. А как такой вариант, дать сварщикам работу, изготовить типа лестницы с хомутом, металлический пруток приваренный к хомуту, который прижимается ответной частью болтами. Несколько штук сделать, и закрепить. Как нащёт этой идеи. Ну и, страховочный ремень на пояс и вперёд по лестнице на верх. И уже там юстировать антенну, на верху.



Хомуты правда разных диаметров надо изготовить, а там 8 ярусов.

можно и так..





Только хомуты ставить надо так, чтобы при нагрузке (если в вышке внутри хреновый трос) вышка не могла сложиться..

P.S. Безопасность превыше всего!
