Реализация, настройка и использование Wi-Fi в Ч.С.

Доброе время суток многоуважаемые эксперты!!!

Посоветуйте мне, как поступить в моей ситуации:

Нужно в частном секторе соединить два дома в сетку.

Растояние между домами 1.2 км.

Есть в наличии:

- 2x dlink3200

- 2x Quantum Parabolic 27 ( http://www.technotrade.com.ua/Products/qua...arabolic-27.php )

Технические характеристики антенны:

       Рабочий диапазон частот 2400 ...2500 MHz
       Коэффициент усиления 27 dBi
       Соотношение мощности излучения в передней и задней полусферах 24 dBi
       Ширина диаграммы направленности на уровне -3 dB 10 град.
       КСВН 1,13
       Волновое сопротивление 50 Ом
       Разъем по заказу - Male, Female N-типа
       Поляризация Верт., гориз.
       Вес антенны с креплением 4,5 кг
       Размер антенны 71х103 см
       Материал Сталь
       Атмосфероустойчивое покрытие Порошковая эмаль
       Максимальная скорость ветра 40 м/сек
       Диаметр мачты для установки 30-40 мм

Антена №1 установлена на крыше на мачте (сумарная высота 9м).

Антена №1 установлена на мачте ( высота 10м).

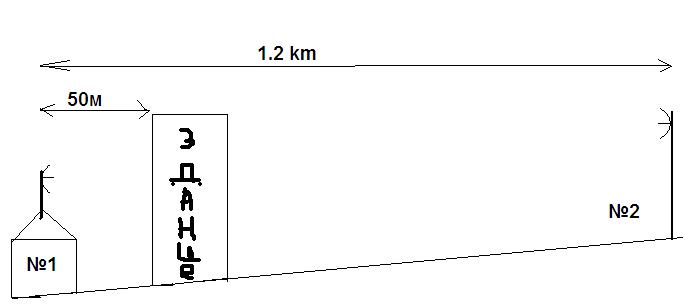

между домами находится частный сектор (одноэтажные дома), но есть одно 3-х этажное здание см. Рисунок

поставить на этом здании точку доступа, скорее всего невозможно (пока решается вопрос как избежать установку точки доступа на это здание), но возможно установить на высокое здание пассивные репитеры (самодельные, банки)

Вопросы такие:

1) Как заставить это все работать (в нынешней ситуации связи нет)?

2) какие настройки выставить? (wpa + ap или AP)

3) Как направит антены точно друг на друга?



спасибо за ответы!


Share this post


Link to post
Share on other sites

Никак, нужна прямая видимость.

Пасивные ретрансляторы - бред из области наклеек на стекло от привидений, или циркониевых браслетов от сглаза.

Share this post


Link to post
Share on other sites

В результате некоторых манипуляций, а именно:

- заливка в обе точки прошивки ББ

- увеличение излучаемой мощности до 25

получили:

точка №1 при сканировании стала видеть точку №2 (в АР менеджере rssi = -80), но точка №2 так и не видит точку № 1... О чем это может говорить?

Share this post


Link to post
Share on other sites

При такой мощности, жить точкам осталось часа полтора.....

Share this post


Link to post
Share on other sites

рекомендую на крыше етого здания поставить еще две точки , соедингенные ланом и все ето дело пустить мостами .. будеть неплохая сеть ...



то что кто то че то видит ето ниочем не говорит .. нужен линк а на таком расстоянии через дом - невозможно .. еще раз повторюсь ..... хотя стоп !! ети две точки что имеете поставьте на здание и купите пс карты в компы .. ЫЫыы .. и да будет вам счастие .. правда еще 2 антенны надо направленные .. но не особо мощьные ..

Share this post


Link to post
Share on other sites

Поставьте на соседнем здании точку с антенной, а к своему дому протяните витуху, получиться нормальный линк.



точка №1 при сканировании стала видеть точку №2 (в АР менеджере rssi = -80), но точка №2 так и не видит точку № 1... О чем это может говорить?

о том что весь сигнал от ТД№1 отражается от здания, а вот от ТД№2 чуток что-то пробивается.

Share this post


Link to post
Share on other sites
Растояние между домами 1.2 км.
А можно ли разместить антенны/антенну правее/левее? Чтобы здание не мешало.



Антена №1 установлена на крыше на мачте (сумарная высота 9м).

Антена №1 установлена на мачте ( высота 10м).

между домами находится частный сектор (одноэтажные дома), но есть одно 3-х этажное здание см. Рисунок

Высота 3-х этажного здания метров десять максимум, если не ошибаюсь... Выше поднять одну из антенн (ближнюю к зданию) никак?

Share this post


Link to post
Share on other sites

Поднять антену на 3-х этажку никак нельзя? 60 метров много, но не смертельно, сталкивался как-то со 100-метровым кабелем (если склероз не подводит), который шел по крыше 2-х зданий.

Впрочем, проще вынести на 3-х этажку всю точку, а опустить к себе только езернет с питанием.

Если страшно гроз - оптику с питанием...

Share this post


Link to post
Share on other sites
В результате некоторых манипуляций, а именно:

- заливка в обе точки прошивки ББ

- увеличение излучаемой мощности до 25

получили:

точка №1 при сканировании стала видеть точку №2 (в АР менеджере rssi = -80), но точка №2 так и не видит точку № 1... О чем это может говорить?

возможна связь на скорости 2-3 мегабита. Ищите по форуму режим extended range. Он порой творит чудеса.



Share this post


Link to post
Share on other sites

Но не во фришной прошивке :)

Для этого им нужен ББ ОРИГИНАЛ, а за эти деньги - они и оптику протянут.

Share this post


Link to post
Share on other sites

если справа или слева от трассы предпологаемого линка есть параллельно стоящие здания, можно отразить сигнал от них

Share this post


Link to post
Share on other sites

А сели на том здании разместить оборудование и спустить экранир. кабелем к себе? Что за здание? Могут разрешить?

Share this post


Link to post
Share on other sites
Но не во фришной прошивке :)

Для этого им нужен ББ ОРИГИНАЛ, а за эти деньги - они и оптику протянут.

да нет. во фришной. Уважаемый wireless_man писал свой опыт работы с этими девайсами. У меня при -97 dbm было 2 мегабита.
