APC SU1000INET люто грохочет при переходе не батареи

[pukoid]

Снял видео, чтобы не быть голословным: APC SU1000INET гремит
Попался старенький SU1000INET (белый). Поставил рабочие батареи, сбросил константы - работает, нагрузку на батареях и от сети держит.
Но при включении (кратковременно при самотесте) и при работе от батарей издаёт грохот, как будто работает какой-то механизм. Вентилятора в 1000-ке нету, они с 1500 начиная.

Гремит скорее всего релюха, только вот хана релюхе или управляющей схеме?

Менять все электролиты?

Edited May 29, 2023 by pukoid

[[anp/hsw]]

По звуку можно выявить возможные варианты:

- короткозамкнутый виток в трансформаторе

- выход из строя одной из управляющих цепей mosfet

- конечно же электролиты

Попробуйте осциллографом посмотреть, что там на выходе происходит. Чинить его наверное смысла нет, в районе 5000 такой можно купить исправный и более новой серии.

[Garra-67]

Есть такой же, только 750ка. Симптомы в точности такие. Кондеры проверял, не оно.

[jffulcrum]

Реле

[pukoid]

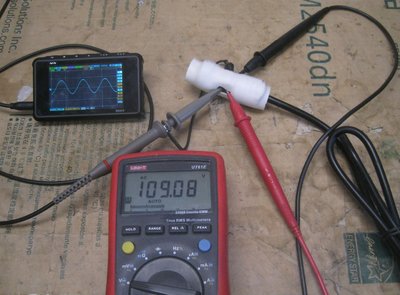

При включении без нагрузки или нагрузке из пары 100Вт лампочек или обычного компа с БП FSP ATX400PNR самотест при включении и переход на батарейки сопровождается кратковременным хряцанием, похожим на боевой клич зергов.

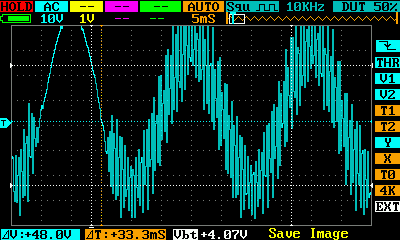

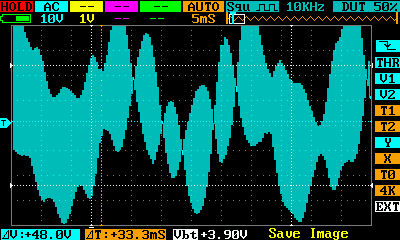

Осцил при этом показывает трэш и содомию:



Но не всегда, иногда включение/переход на батареи проходит без аномалий.

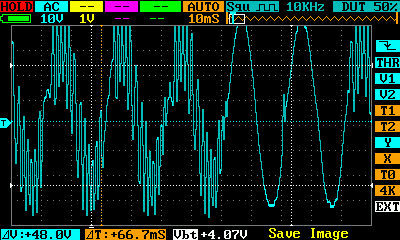

Грохот наблюдается при подключении к ИБП сервака hp g8 с двумя БП:



И ещё странная фигня - при воткнутом в розетку но выключенном кнопкой ИБП без нагрузки на выходе напруга переменка - то 19 то 110В. Это так и должно быть? При подключенной нагрузке, соответственно 0.

[[anp/hsw]]

Проблема где-то в схеме управления ключами. Или на них подается не то, что нужно, или один из них рабитает нестабильно.

[pukoid]

А это, обычно, приводит нас к высохшим электролитам или сгоревшим резисторам. Будет время поковыряюсь, всё-таки такой жалко выкидывать, это не иппоны мерзкие.
