Baneff Опубликовано 24 декабря, 2022 · Жалоба Всем привет! У меня произошёл странный случай. Работал себе 3кВА UPS Ritar, есть не просил. Работал от 8шт свинцовых батарей. Пришло время менять батареи, решили ставить лифер, как обычно сейчас уже. Собрали батарею из 32шт ячеек лифера, подключили на пробу к UPS без обвески, только последовательно соединённые ячейки. Работает. Ну перед установкой обвесили ячейки блоком BMS на 32 линии и двумя индуктивными балансирами на 24 ячейки каждый, ток баланса до 5А по заявке производителя. Балансира на 32 линии не нашлось. Собрали, подключили - на холостом ходу без нагрузки работает. Подключили нагрузку и отключили вход 220В для проверки работы от аккумов под нагрузкой. Минут 10 поработало и тут запахло в воздухе горелым и UPS сдох совсем, даже не запускается. Что это было? Были ли у кого-то аналогичные проблемы? Индуктивный балансир может создавать какие-то импульсные помехи, которые приводят к смерти инвертора? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sdy_moscow Опубликовано 24 декабря, 2022 · Жалоба Вольтметр надо бы было подключить, а лучше осциллограф. Кто ж Вам теперь скажет, что там было - "переменка" или овернапруга. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Baneff Опубликовано 24 декабря, 2022 · Жалоба Вольтметр подключали, ничего особенного он не показывал, 107В или около. Вот осциллограф - это да, мысль. Придётся доставать из загашника, он там больше 20 лет пролежал, будем надеяться, что работает. Просто странно, UPS должен был бы иметь защиту от всяких бяк, а тут вот не сработала защита. И, кстати, подключили батарею с аналогичным балансиром к другому UPS, не онлайн, обычная старая оффлайн схема с трансформатором и синусоидой на выходе. Так работает, но издаёт странные звуки, типа звук закипающего чайника, жужжание какое-то. При работе от свинца никакого жужжания не слышно было. Подозреваю, что не годится этот балансир для онлайнового UPS, по крайней мере для этой модели. Производитель балансира говорит, что ничего такого не слышал, но у них в основном покупают те балансиры для транспорта, а не для UPS . Всякие там скуттеры и мотороллеры типа. Поддержка продавца UPS тоже говорит, что ничего такого не слышали. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sdy_moscow Опубликовано 24 декабря, 2022 · Жалоба 45 минут назад, Baneff сказал: ... Так работает, но издаёт странные звуки, типа звук закипающего чайника, жужжание какое-то. ... Осциллографом гляньте - скорее всего пульсации там будут у вас нехилые, чего в принципе быть не должно и на что эти инверторы не рассчитаны. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Baneff Опубликовано 24 декабря, 2022 · Жалоба Да, так и сделаю,спасибо. Заберу осциллограф со склада в понедельник и проверю. Был там такой гроб голубого цвета советского производства ещё, С1-64 вроде. Ну если никто ему ноги не приделал за 20-то лет хранения. Я думаю, если там действительно сильные пульсации, то для решения проблемы достаточно будет повесить параллельно батарее какой-нибудь огромный электролитический конденсатор, типа 47000мкф на 160В, такие бочки сейчас есть в продаже. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sdy_moscow Опубликовано 24 декабря, 2022 · Жалоба @Baneff Если что, могу такое рекомендовать: https://aliexpress.ru/item/1005001844918818.html дешево и сердито. Но для подобной мелочи вполне рабоче. Главное помните, что земля контура измерителя в осциллографе с заземлением (фактически с 0) соединена! Не устройте коротыш при проверке! Это не вольтметр на батарейках. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Baneff Опубликовано 24 декабря, 2022 · Жалоба Спасибо, но мне уже не надо, я с осциллографом в обнимку 30 лет просидел, больше не хочу уже. И, кстати, в советском осциллографе гальванически развязаны вход и питание, можно смотреть 220В из розетки без опаски. Ну, конечно, если только сам осциллограф не заземлён :) . Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

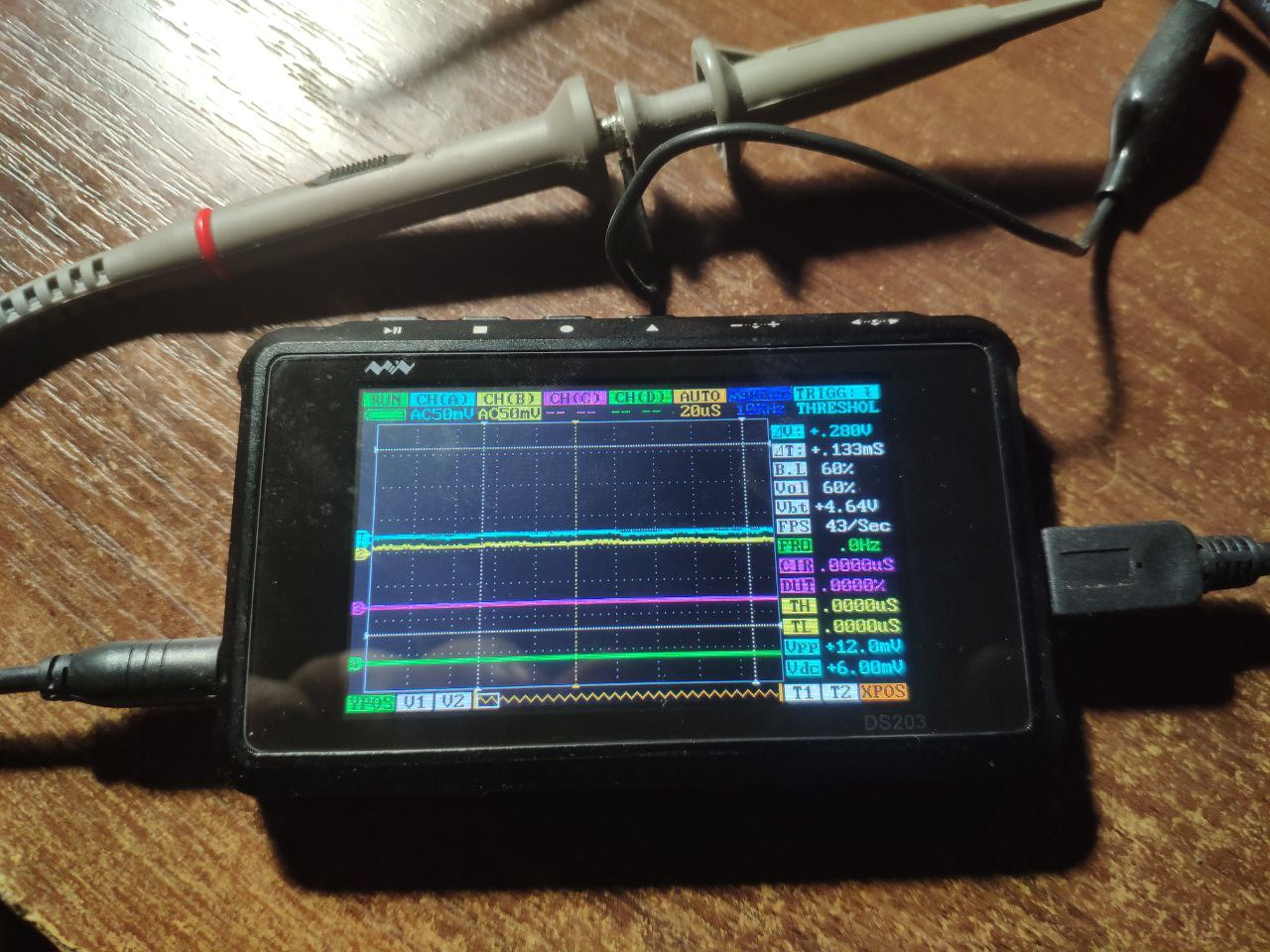

Baneff Опубликовано 24 декабря, 2022 · Жалоба О, порылся у себя в мусоре и нашёл типа осциллограф :) . Даже работает.Для этой задачи подойдёт. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sdy_moscow Опубликовано 24 декабря, 2022 · Жалоба 1 час назад, Baneff сказал: Спасибо, но мне уже не надо, я с осциллографом в обнимку 30 лет просидел, больше не хочу уже. И, кстати, в советском осциллографе гальванически развязаны вход и питание, можно смотреть 220В из розетки без опаски. Ну, конечно, если только сам осциллограф не заземлён :) . В том-то и проблема. В новых железках земля общая ;-) и розетки евро+. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Ivan_83 Опубликовано 25 декабря, 2022 · Жалоба У меня 1013D, там АКБ так что проблем с отладкой быть не должно. Да и заряжается он type-c, можно повербанк пристроить если встроенного акб будет мало. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Baneff Опубликовано 25 декабря, 2022 · Жалоба Мой столько лет в мусорнике пролежал без подзарядки, что аккум там сдох уже конечно. Можно заменить на новый, но и так работает с питанием по USB-кабелю. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
