Замокший кабель?

[com-srs]

Одномодовый одноволоконный кабель после прокладки показал странные рефлектограммы на1550 (А-В и В-А), а на 1310 - все норма.

На наличие мест с сильным изгибом вроде не похоже.

Намокшим он был, что-ли?  Или, когда затягивали в п/э трубку, перестарались?

(отвратно, что не делали входной контроль)

Может кто проконсультировать?

K21550 B_A.sor K21310 A_B.sor K21550 A_B.sor

[Bachaa]

На 1310 покажите рефки.

[frol13]

А чего там на словах-сейчас открыть рефки не могу. Да и подробностей по кабелю

и его прокладке хотелось бы. Жизнь показывает, что такие сведения помогают.

[Saab95]

В 26.04.2022 в 16:12, com-srs сказал:

Или, когда затягивали в п/э трубку, перестарались?

Когда в трубку затягиваете, после нужно кабель ослабить, а не оставлять натянутым в трубке.

[frol13]

18 часов назад, com-srs сказал:

Одномодовый одноволоконный кабель после прокладки показал странные рефлектограммы на1550 (А-В и В-А), а на 1310 - все норма.

Посмотрел. Что-то большие, кмк, потери на вводе. Как Вы там присоединяете? Ну и кмк, кабель зверски заломан со стороны Б. Со стороны  A - примерно 80 м - без заломов. с 80-ти до 130 - залом умеренный, далее - изжевано все в хлам, кмк. Надо ослабить его попробовать, но скорее всего, не выправится. Тогда перекладка.

[com-srs]

Нашел катушку с остатками кабеля после монтажа.

Катушка без видимых механических повреждений: никто её не бросал и не сидел на ней.

Померял остатки кабеля на катушке, но уже с использованием удлинительной катушки (500 метров).

Вид рефлектограмм

Fiber_1310OE28_04_2022_10_30.sor   ;  Fiber_1550OE28_04_2022_10_30.sor

аналогичный.  Т.е. как и на том куске, который ранее проложили.

Непонятно

[frol13]

21 час назад, com-srs сказал:

Вид рефлектограмм



аналогичный.  Т.е. как и на том куске, который ранее проложили.

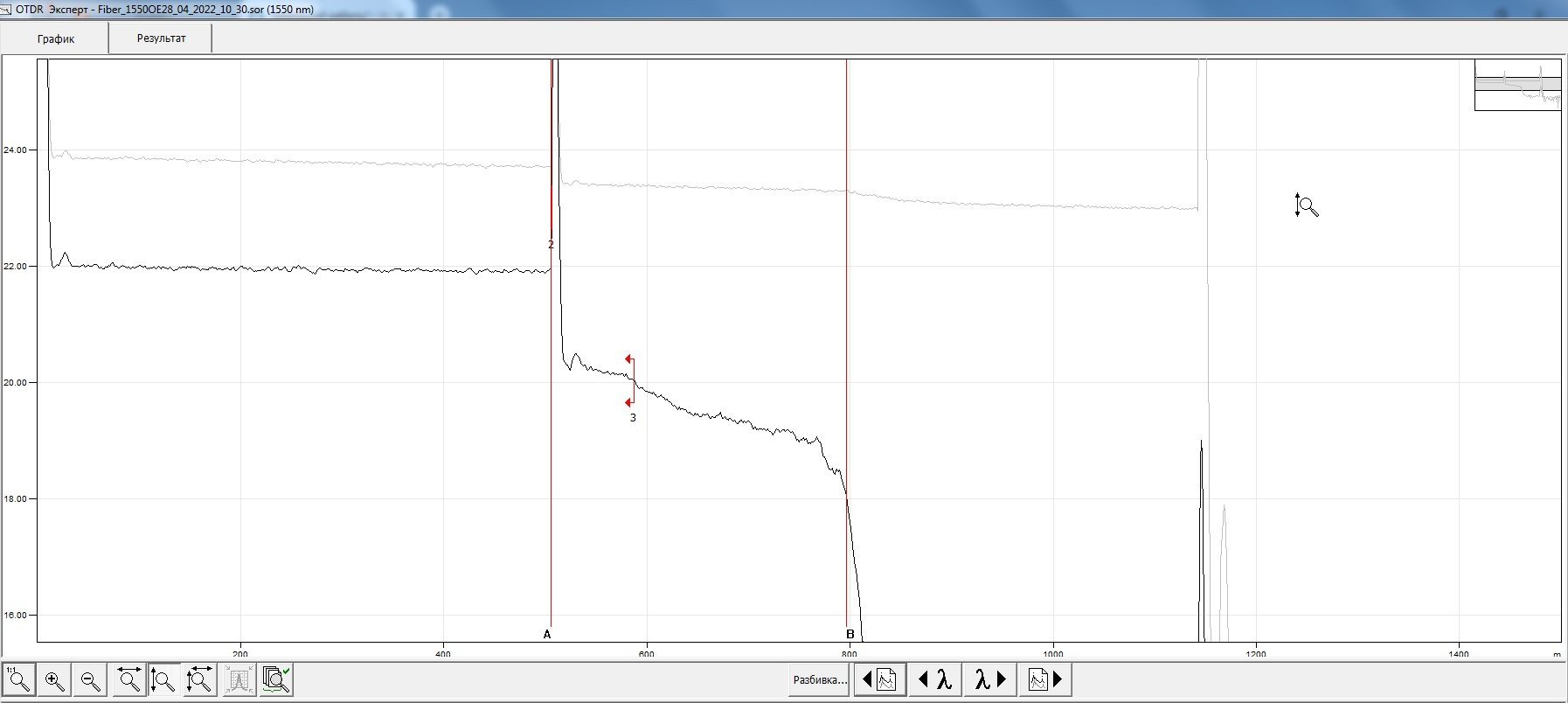

Не аналогичный. Здесь явно видно замятие кабеля даже на 1310 нм, причем событие даже поставлено.

Увеличьте свои рефлекторгаммы, загрузив обе в просмотрщик, и все увидите.

Вы мало сообщаете сведений, получается гадание на кофейной гуще.

Если у Вас исправный рефлектометр, а похоже, что так, то кабель Ваш - убитый уже на барабане. Пораньше, чем от метки 3 ( 0,33 км) - 250 м - убит напрочь.

И до этого бы за него не поручился - затухание слишком большое, даже с учетом погрешности измерения коротыша (но это критично только с точки зрения ожиданий по его дальнейшему поведению).

В общем, отматывайте и смотрите, что он представляет собой и как он себя ведет - крутится, не крутится и т.д.и т.п. И что показывает в свободном состоянии. Или требуйте замены, не трогая .

[com-srs]

Барабан буду возвращать.

Благодарю всех
