посоветуйте релейку на 10-15км

[Alexspils]

Добрый День!

посоветуйте релейку на 10-15км, 8 или 11 ГГц через которую можно пропустить больше чем гигабит и не надо ставить кучу антенн в агрегацию

Есть ли такое в природе? сейчас используем huawei rtn905 с XPIC но 900mbps стало не хватать и оптику протащить не вариант.

huawei предлагает для увеличения канала ставить еще одну/две антенны и агрегировать 4/8 ODU на IDU, но я где-то видел картинку на которой на 1 антенне было 4 ODU



[[anp/hsw]]

25 минут назад, Alexspils сказал:

но я где-то видел картинку на которой на 1 антенне было 4 ODU

Зависит от запаса по сигналу. Разветвитель на 2 - это 3.7дб потерь. На 4 - еще больше. И это с двух сторон нужно сделать, т.е. потери суммируются.

Если есть частотный ресурс и мощность - хоть 10 лепите.

[Alexspils]

можете ткнуть пальцем в модели?

[[anp/hsw]]

Не могу, будет зависеть от фланцев на антенни и диапазона.

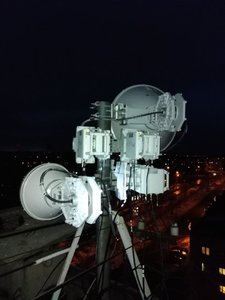

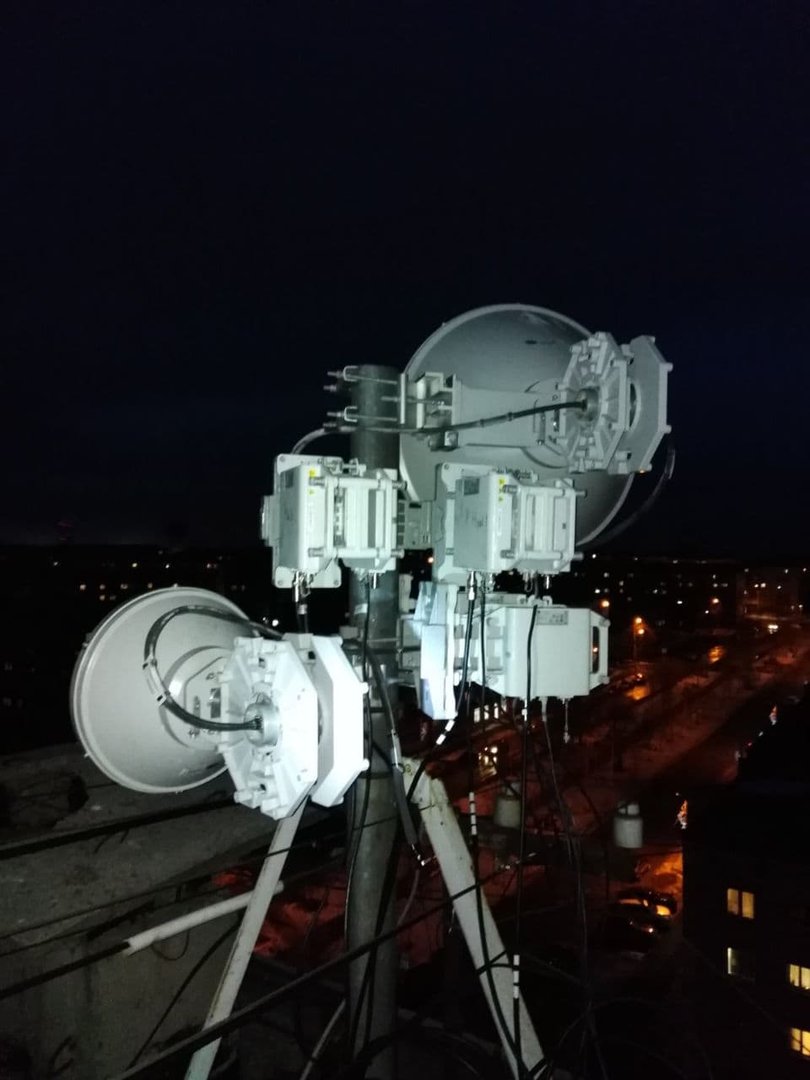

Что-нибдуь из таких. Их можно комбинировать, но есть и сразу на 4 odu (хотя может на конкретно ваш диапазон нет)

http://ahzo7.blogspot.com/2011/03/hybrid-coupler.html

https://forum.huawei.com/enterprise/en/23ghz-rtn905-odu-rf-port-polarization/thread/526513-100305

[Alexspils]

хотелось бы готовое решение от одного вендора

Edited September 23, 2021 by Alexspils

[[anp/hsw]]

Там логотип хуавея на этих разветвителях, если вы не заметили. Спросите у поставщика.

[Bandit]

4+0 Хуавей, смотрите на OMX-3 там вроде поддержка 4096 кам



@cachuaеще может помочь

[Alexspils]

28 минут назад, Bandit сказал:

4+0 Хуавей, смотрите на OMX-3 там вроде поддержка 4096 кам



@cachuaеще может помочь



какая схема подключения при 4+0 на одной антене?какая модель odu и idu

Edited September 23, 2021 by Alexspils

[cachua]

А какая полоса канала доступна?

Можно сделать 4+0 на одном радио и одной антенне.

Какая скорость нужна в итоге?

Для 15 км в 11ГГц на канале 80 МГц в режиме 4+0 на антеннах 0.9 можно 2Г поднять.





35 minutes ago, Alexspils said:



какая схема подключения при 4+0 на одной антене?какая модель odu и idu





4 minutes ago, cachua said:

А какая полоса канала доступна?

Можно сделать 4+0 на одном радио и одной антенне.

Какая скорость нужна в итоге?

Для 15 км в 11ГГц на канале 80 МГц в режиме 4+0 на антеннах 0.9 можно 2Г поднять.

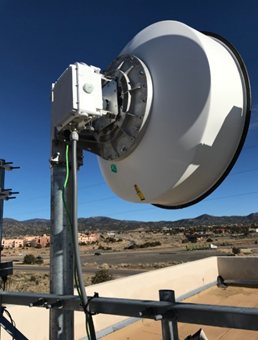

Один радиоблок со встроенным OMT работает в режиме 2x(2+0 XPIC), IDU нет - все Outdoor, вниз идет кабель питания и оптика



[Alexspils]

у нас максимум это 56 мгц ширина канала

[slv700]

17 часов назад, Alexspils сказал:

Добрый День!

посоветуйте релейку на 10-15км, 8 или 11 ГГц через которую можно пропустить больше чем гигабит и не надо ставить кучу антенн в агрегацию

Есть ли такое в природе? сейчас используем huawei rtn905 с XPIC но 900mbps стало не хватать и оптику протащить не вариант.

huawei предлагает для увеличения канала ставить еще одну/две антенны и агрегировать 4/8 ODU на IDU, но я где-то видел картинку на которой на 1 антенне было 4 ODU



Cambium ePMP Force 600  на базе WiFi-6E( 802.11ax), частоты 5950-7125 MHz.

 В канале шириной 160 МГц реальная скорость 1.8Gbps ( на 1024 QAM), 2Gbps+ ( на 4096 QAM).  Доступность в продаже - конец года ( этого :). Задержка  под полной нагрузкой RTT -2.3 мс.

Цена - ниже $1000  за  линк.

[cachua]

14 hours ago, Alexspils said:

у нас максимум это 56 мгц ширина канала

Ну значит на 4+0 будет скорость около 1580 Mbps Layer 2  при модуляции 1024QAM. На 2048QAM будет около 1750 Mbps.

Даташит прилагается





2 hours ago, slv700 said:

Cambium ePMP Force 600  на базе WiFi-6E( 802.11ax), частоты 5950-7125 MHz.

 В канале шириной 160 МГц реальная скорость 1.8Gbps ( на 1024 QAM), 2Gbps+ ( на 4096 QAM).  Доступность в продаже - конец года ( этого :). Задержка  под полной нагрузкой RTT -2.3 мс.

Цена - ниже $1000  за  линк.

Читаем выше - диапазон 8 или 11ГГц, полосы по 56МГц

Navigator DT datasheet - Rus.pdf

Edited September 24, 2021 by cachua

[Alexspils]

17 часов назад, Bandit сказал:

4+0 Хуавей, смотрите на OMX-3 там вроде поддержка 4096 кам



@cachuaеще может помочь

OMX-3 это что? гугл молчит на эту тему

[Bandit]

2 часа назад, Alexspils сказал:

OMX-3 это что? гугл молчит на эту тему

Прошу прощения XMC-3 это новая модель оду с поддержкой 4096 кам
