Mikrotik маршрут через VipNet Coordinator

[CbIP]

В офисе филиала есть локальная сеть 192.168.24.0/24 за Микротиком. В локальной сети подключен VipNet Coordinator (IP 192.168.24.220, 172.16.10.1) для VPN с гл. офисом. На машинах в локальной сети филиала прописываю по 2 ip адреса, например 192.168.24.50, 172.16.10.50 и 2 шлюза - (Микротик) 192.168.24.1,  (VipNet Coordinator) 172.16.10.1. Далее что бы ресурсы гл. офиса были доступны через командную строку прописываю постоянный маршрут route add -p 172.16.1.0 mask 255.255.255.0 172.16.10.1. Все работает, ресурсы гл. офиса доступны. А как прописать этот маршрут "route add -p 172.16.1.0 mask 255.255.255.0 172.16.10.1" в Микротике? что бы не прописывать на каждом компьютере филиала.

[VolanD666]

Не понял в чем проблема. Вы не знаете как на микротике маршрут статический добавить или что?

[CbIP]

на микротике попробовал добавить маршрут так: IP - Routes - Add.  Прописываю Dst. address: 172.16.1.0/24 Gateway: 172.16.10.1 но так не работает.

[VolanD666]

Что конкретно не работает? На той стороне знаю про вашу сеть 192.168 которая?

[CbIP]

Ping на 172.16.1.0/24 не проходит, ресурсы не доступны. Про сеть 192.168 на той стороне наверное не знают, про нее знает VipNet coordinator. Его IP адрес в локальной сети филиала 192.168.24.220, а VPN сети 172.16.10.1

Edited March 4, 2021 by CbIP

[VolanD666]

Изобразите схему как у вас что подключено, ничего не понятно.

[CbIP]

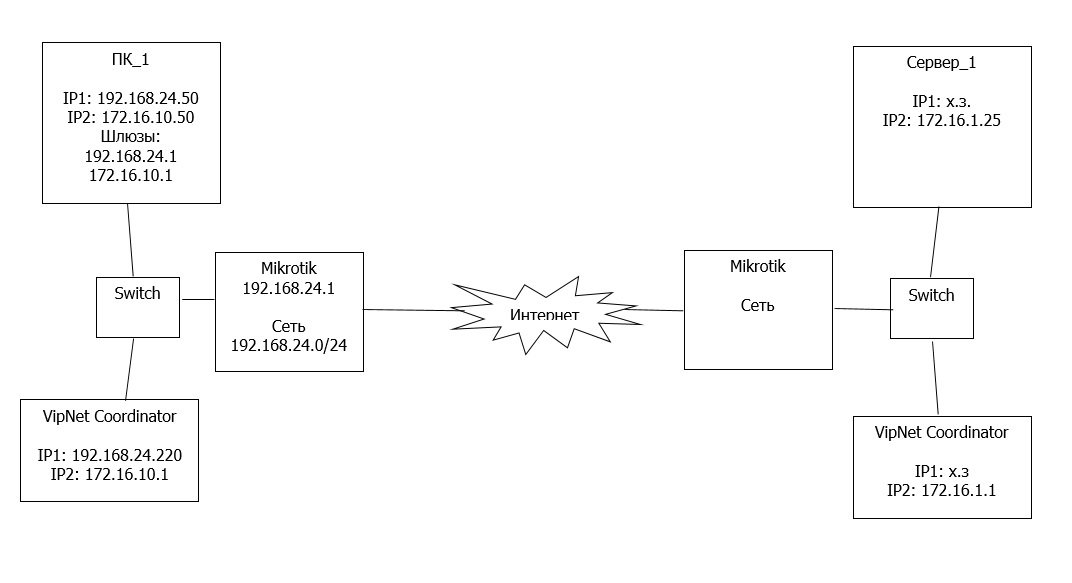

Как то так.

[VolanD666]

А для каких целей у вас 172.16.10.0/24 подсеть? Почему просто не сделать на микротике роут через 24.220?

[CbIP]

Пробовал прописать в микротике  IP - Routes - Add.  Прописываю Dst. address: 172.16.1.0/24 Gateway: 192.168.24.220. при попытке пинга 172. 16.1.25 пишет: Ответ от 192.168.24.220: Превышен срок жизни (TTL) при передаче пакета.



Цитата

А для каких целей у вас 172.16.10.0/24 подсеть?



Думаю потому что так настроены VipNet coordinator'ы админами гл. офиса. Мне выдали настройки, что бы в каждой сетевой прописал доп IP и шлюз, а так же прописал роут через командную строку. У меня получается сеть 172.16.10.0/24 с шлюзом 172.16.10.1



Edited March 4, 2021 by CbIP

[jffulcrum]

6 часов назад, CbIP сказал:

Ping на 172.16.1.0/24 не проходит, ресурсы не доступны

А для этой сети есть правило forward в Ip-Firewall?

[lugoblin]

Вижу некоторые странности в схеме сети. Здорово что вы картинку сделали, позволяет оценить масштаб бедствия.

Основная проблема в том, что у вас в одном и том-же сегменте используются адреса из разных блоков 192.168.24.0/24 и 172.16.10.0/24. Это работоспособно, но как только требуется маршрутизация между ними, начинаются странности.

Если следовать текущей схеме, которая, судя по всему, идёт из головного оффиса, то придётся присваивать по второй адрес и дополнительный маршрут каждому устройству, которому нужен доступ в Интернет и в головной оффис. Если это решение по какой-то причине меприемлемо, то по дефолту следует озадачить админов сети головного оффиса, и следовать их рекомендациям и указаниям.



6 hours ago, CbIP said:

на микротике попробовал добавить маршрут так: IP - Routes - Add.  Прописываю Dst. address: 172.16.1.0/24 Gateway: 172.16.10.1 но так не работает.

На компьютерах вы прописываете второй адрес и статический маршрут, а на микротике только статический маршрут.

Если вы добавите микротику адрес из сети 172.16.10.0/24, то он (микротик), возможно, сможет достучаться до 172.16.1.0/24.

Тем не менее, компьютерам у которых адрес ТОЛЬКО из 192.168.24.0/24 это, скорее всего, не поможет, т.к. удалённая сеть ничего не знаeт про 192.168.24.0/24. Там будут либо отбрасывать пакеты исходящие из вашей сети 192.168.24.0/24, либо не смогут правильно смаршрутизировать ответные пакеты.



В принципе, "не прописывать на каждом компьютере филиала" МОЖНО заставить работать и при текущей топологии, внедрив некоторое количество хаков, но такое решение будет обладать общими недостатками любых костылей, а именно:

- Хрупкость. Будет ломаться от невинных, казалось бы, изменений.

- Трудоёмкость в поддержке. Муторный траблшутинг при неполадках.

- Трудоёмкость в развитии. Возрастающая сложность внедрения других изменений.



По хорошему, решение "не прописывать на каждом компьютере филиала" надо координировать с головным оффисом. Если у вас рабочие отношения с ними не налажены и помощи от них ждать не приходится, а сеть "причесать" хочется и есть свобода для самодеятельности, то я бы смотрел в сторону изменения топологии вашей локальной сети. По крайней мере, надо сделать чтобы 172.16.10.0/24 и 192.168.24.0/24 не жили в одном сегменте.

Можно упразднить 172.16.10.0/24 и о оставить только 192.168.24.0/24.

Можно оставить 172.16.10.0/24 а упразднить 192.168.24.0/24.

Можно оставить обе сети, но изолировать их друг от друга, причём микротик может быть шлюзом для них обоих сетей.



6 hours ago, CbIP said:

так настроены VipNet coordinator'ы админами гл. офиса. Мне выдали настройки, что бы в каждой сетевой прописал доп IP и шлюз, а так же прописал роут через командную строку.

Я так понимаю, что VipNet Coordinator находится в зоне ответственности головного оффиса и его администрацией занимаются они. Кроме настроек адресов и маршрутов в 172.16..., они требуют чего-то конкретного относительно 192.168.24.0/24? Например, что доступ в Интернет для VipNet Coordinator должен идти НЕ через 172.16.10.0/24.
