Рефлектометр Agilent E6000C

[filippov47]

Уважаемые коллеги, добрый вечер.



Недавно случилось приобрести раритетный рефлектометр Agilent E6000C с модулем E6003A.



При пробном тестировании нормализующей катушки 1 км длину определил достаточно точно на 1550 Нм. с потерями тоже не ошибся. Но вот смутили обратные потери на входном соединении оптического выхода рефлектометра и разъема катушки типа FC. После того, как почистил все разъемы очистителем Fujikura One-Click Cleaner 2,5 мм потери вышли -25 Дб. А после того, как снял адаптер с самого рефлектометра и почистил очистителем непосредственно феррулу, потери стали вообще -13 Дб и рефлектометр после завершения измерений перестал определять начало линии. Только конец. При этом величина мертвой зоны уменьшилась с 60 до 20 метров.



В работе с рефлектометром я новичок. Поэтому не судите строго. На сколько критичны такие потери на разъеме и кому, если что, можно направить рефлектометр на ремонт?



P.S. Во вложении отчет по тесту до того, как рефлектометр перестал определять начало линии.

Тест катушки.pdf

[Bachaa]

У тебя все нормально. Изучай тему.

[Hoper]

 Во вложении отчет по тесту до того, как рефлектометр перестал определять начало линии.

Нужно после чистки поглядеть.

[filippov47]

Прикрепил тест после чистки. В SORTraceViewer начало определяется без проблем. А вот в самом рефлектометре теперь определяет как отражение. Но тут, как я полагаю, проблема в моих настройках параметров проверки рефлектограммы на аппарате.

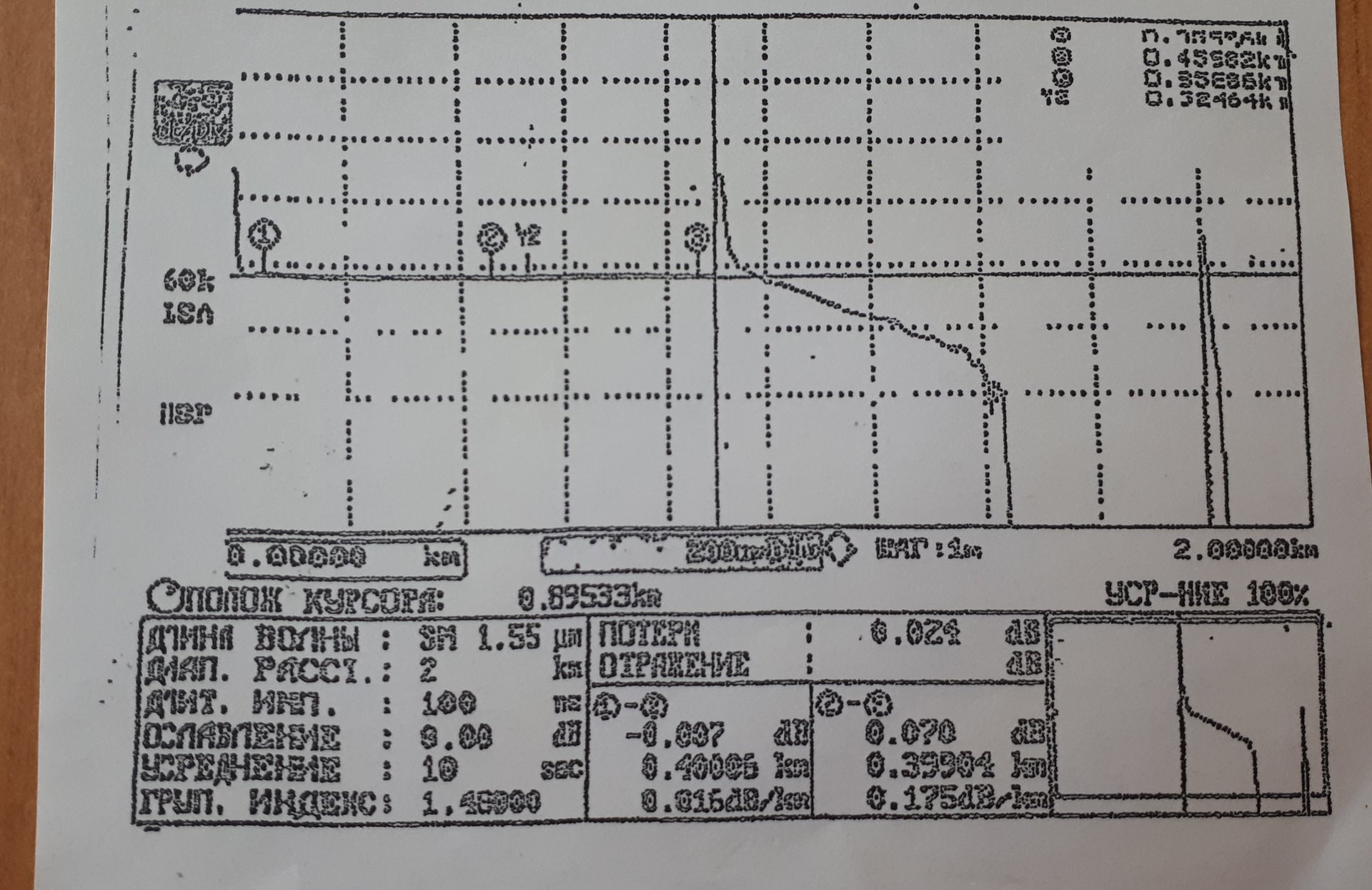

Возник новый вопрос по определению места сварки. Согласно документации на нее (во вложении) на 400 м есть сварка 0,024 Дб (длина катушки на заводе определена как 895 м, а у меня вышло 1011 м). Специально сделал тест на 64000 точек с усреднением 10 мин (во вложении). Никакой сварки обнаружить не смог.

Test_t10sec.SOR

Тест катушки после чистки.pdf

Test_t10min.SOR

[Hoper]

Вложение  не на эту катушку. Чистка ,в принципе, ни к чему не привела, но и не помешала. Уровень отражения от порта нормальный.(порт- коннектор катушки(может усосан коннектор на катушке))

[filippov47]

Благодарю за помощь. Стало быть поработает ещё древнее чудо техники.

[Hoper]

Старая программка для Hewlett packard/Agilent  просмотра рефок  https://disk.yandex.ru/d/NhGWC1Y98UySqQ



[filippov47]

37 минут назад, Hoper сказал:

Старая программка для Hewlett packard/Agilent  просмотра рефок  https://disk.yandex.ru/d/NhGWC1Y98UySqQ



Премного благодарен! Не ожидал, что этого рефлектометра ещё что-либо из ПО осталось. А то единственное упоминание о нем я нашел только в учебнике Листвина (2005 год)

[Hoper]

Вроде старичок ещё  годен и мёртвые зоны  хорошие.
