shurich Posted June 17, 2019 (edited) · Report post Здравствуйте. Помогите разобраться с небольшой задачкой. Проживаю в маленьком посёлке со сложным рельефом местности находясь в низине где отсутствует тв сигнал, точнее аналоговый как то переотражался от гор. Теперь аналог отключили а цифровой никак не получается поймать. Есть возвышенность на горе где есть уверенный сигнал двух мультиплексов. 1. Возможен ли такой вариант взять две антенны, одну использовать как приёмную другую как передающую соединив между собой кабелем и направить в сторону деревни ? 2. Другой вариант такой же с двумя антеннами только между ними ещё поставить тв усилитель, например алкад ? Хотелось ретранслировать сигнал на всю деревню, есть контингент жителей которые не в состоянии приобрести спутниковое тв. Edited June 17, 2019 by shurich Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted June 17, 2019 · Report post пассивный ретранслятор - гуглите , и все у Вас получится но ПАССИВНЫЙ ! я такое делал для нужд сотовой связи , а раньше для low band но давно это было , летит времечко Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted June 17, 2019 · Report post 1. Да, это называется пассивный ретранслятор (преломляющего типа). Не взлетит. Это не просто две бытовые антенны, кое как направленные и закреплённые, это должно быть довольно дорогое и сложное сооружение. Почитайте про ретрансляторы типа препятствие, это более реально. 2. Это ещё дороже, да ещё и нелегально. Цитата В настоящее время сеть действующихт телевизионных центров и государственных активных ретрансляторов стала настолько густой, что выбрать свободный номер канала, не создающий помех сигналам окружающих передатчиков, порой оказывается невозможно. Поэтому органами министерства связи категорически запрещена постройка любительских активных ретрансляторов. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted June 18, 2019 · Report post осенью 2018 года взлетело , при чем фиксили ТВ а прицепом 3G стало устойчивее , а летом 2019 не взлетит пассивный ретранслятор видать что то с физикой случилось Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
vidis Posted June 18, 2019 · Report post Автор как-то не обозначил километры от вышки до горы и от горы до поселка. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Алекъ Posted June 18, 2019 (edited) · Report post 1. теоретически возможно.. если практически, надо проводить изыскания... 2. совершенно нереальный вариант... Edited June 18, 2019 by Алекъ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

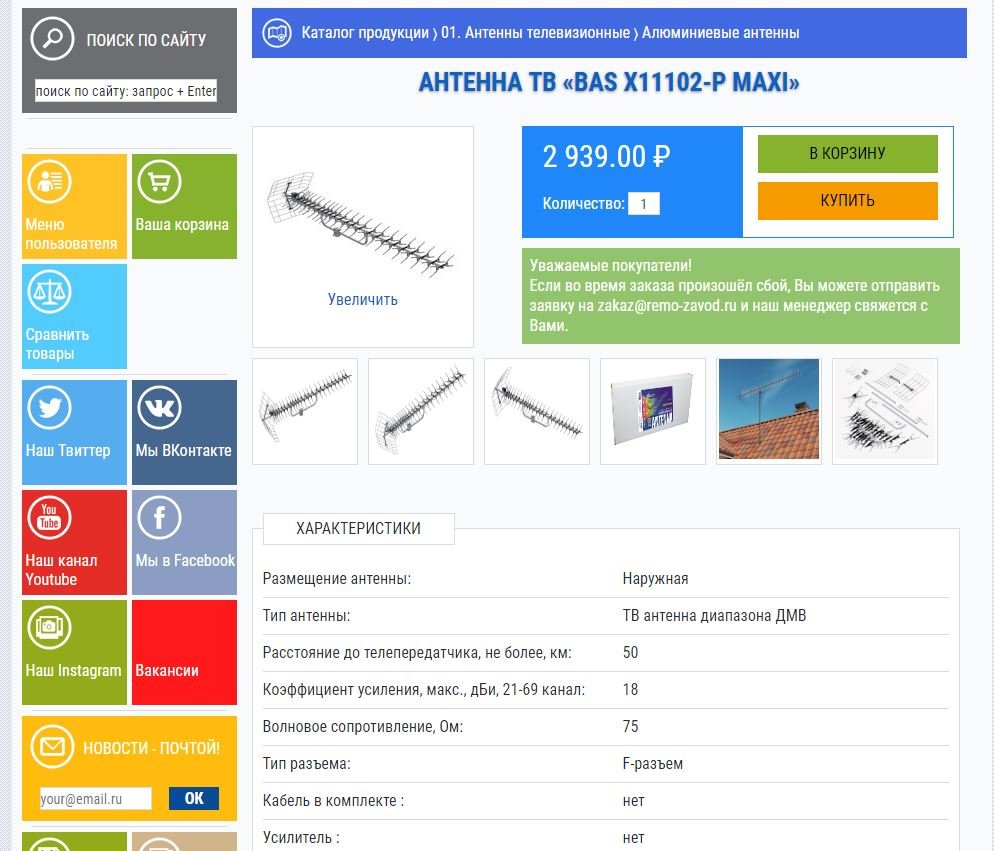

shurich Posted June 18, 2019 · Report post Благодарю всех за подсказки. Подскажите на каких антеннах лучше и правильней построить ретранслятор? Нашёл антенну РЭМО с большим КУ https://remo-zavod.ru/katalog/tv-antennas/aluminum-antennas/antenna-tv-bas-x11102-maxi-1165-f Потом понял что в хороший ветер она может улететь, нашёл другую антенну АНТЕКС https://antex-e.ru/store/39022/?pos=914730 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

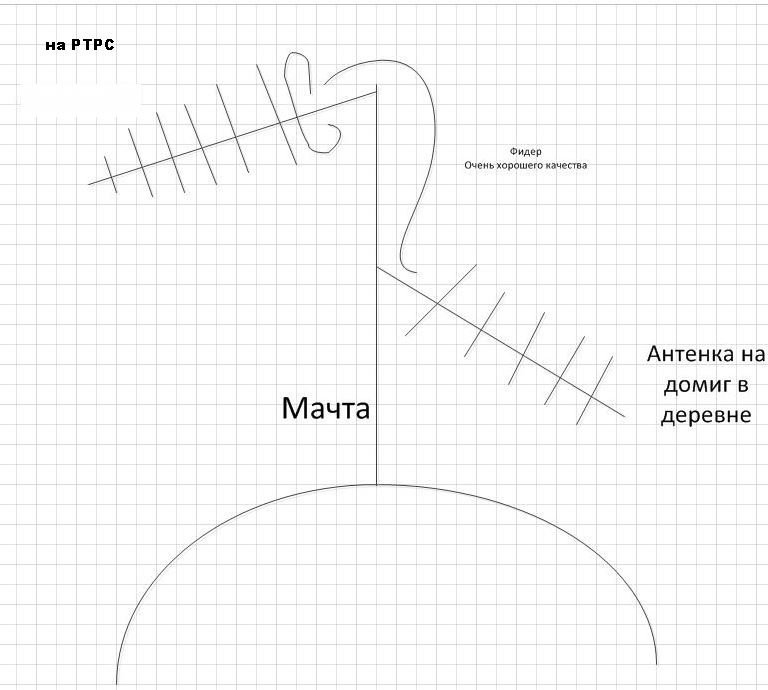

sky star Posted June 18, 2019 · Report post и еще , для передачи я разварачивал передающую антенну в V поляризацию , приемная же была в H поляризации , на домике придется антенку повернуть это развязывает прием с передачей Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shurich Posted June 19, 2019 · Report post Спасибо за подсказку об изменении поляризации передающей антенны, как то не подумал об этом. Плохо что роскомнадзор рубит яйца за активные ретрансляторы, я думал сделать следующую схему. Поставить приёмную антенну https://remo-zavod.ru/katalog/tv-antennas/aluminum-antennas/antenna-tv-bas-x11102-maxi-1165-f , далее сплитером сигнал разделить на два, поставить канальные фильтры что бы пропускало только нужные мультиплексы, и завести в небольшой усилитель что бы усиливал только нужные каналы, далее подключить две секторные антенны https://antex-e.ru/store/39022/?pos=914730 что бы покрыло всю деревню. Буду эксперементировать с антеннами РЭМО. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted June 19, 2019 · Report post не бывает активных систем на одну и туже полосу/частоту US / DS оно уйдет в режим самовозбуда :) хоть там за фильтруйся в случае в пассивным ретранслятором спасает положение очень узкой приемной антенны , и не менее узкой антенны передающей , плюс разнос этого на 180 градусов , да с разнице уровня подвеса :) в бытности когда я был ямщиком электромехаником на сельской МРТС и приходилось заниматься приемом 3 ТВК а вот отдавать в эфир на 5 ТВК , так вот прием от передачи разносили опытным путем ! на 300 метров ! при этом мощности на выходе передатчика была всего 1W если чуть ближе , то система "уходила на круг" Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shurich Posted June 19, 2019 · Report post 28 minutes ago, sky star said: не бывает активных систем на одну и туже полосу/частоту US / DS оно уйдет в режим самовозбуда :) хоть там за фильтруйся в случае в пассивным ретранслятором спасает положение очень узкой приемной антенны , и не менее узкой антенны передающей , плюс разнос этого на 180 градусов , да с разнице уровня подвеса :) в бытности когда я был ямщиком электромехаником на сельской МРТС и приходилось заниматься приемом 3 ТВК а вот отдавать в эфир на 5 ТВК , так вот прием от передачи разносили опытным путем ! на 300 метров ! при этом мощности на выходе передатчика была всего 1W если чуть ближе , то система "уходила на круг" Понял, спасибо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Алекъ Posted June 19, 2019 · Report post 1 час назад, sky star сказал: в бытности когда я был ямщиком электромехаником на сельской МРТС и приходилось заниматься приемом 3 ТВК а вот отдавать в эфир на 5 ТВК , что использовалось в качестве приемника? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted June 19, 2019 · Report post РТПН70 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Алекъ Posted June 19, 2019 · Report post 4 часа назад, sky star сказал: РТПН70 Наверное все же РПТН ? ;) Это было, наверное, оочень давно? ))) Во времена, когда жили динозавры... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sky star Posted June 19, 2019 · Report post Может и так Москва, экран , рптн , рцта , фтр , ум Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mux Posted June 24, 2019 (edited) · Report post зачинателю темы гугль тег=>> GAPFILLER а про пассивный забудьте...... оно на 50-100метров ибо на выходе приемной антенны репитера вы получите -18дбм как максимум --подадите ( без потерь))) на антенну 10дб ( ибо хоть какой то сектор) и выйдете с -8дбм изотропной мощности в зону обслуживания на первом же километре вы потеряете -88дб ( в космосе) и в абсолютном идеале в точке приема -96dBm .... ну приемная антенна +10 итого -86dBm на выходе абонентской направл антенны и это идеальный случай я могу реализовать такой ретранслятор ( активный) оборудование будет от 200труб(нал) + работы точную смету вам скажет только специалист с измерительным оборудованием когда он сделает замеры по месту.... если оно приподьемно для Вашего хобби))) то описывайте зону обслуживания и все детали и в личку Edited June 24, 2019 by mux Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mux Posted June 24, 2019 (edited) · Report post PS вот это обеспечивает сектор в 90 град и 100-400метров в садовом товариществе на антенны типа пивная банка или вилы ))) ретранслятор 2 московских мультиплексов около пос Мележи ( Владимирской обл) счаз стоит 25труб ( антенны и провода некомплектуется) это типа "начальный уровень" все остальное будет посложнее... стучитесь если надо "попилить достойный бютжет" )) Edited June 24, 2019 by mux Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted June 24, 2019 · Report post 16 минут назад, mux сказал: ретранслятор 2 московских мультиплексов около пос Мележи ( Владимирской обл) О, ГРЧЦ как раз показатели может улучшить на третий квартал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mux Posted June 24, 2019 (edited) · Report post ну и дайте им наколку на корку хлеба!! ))) им как раз счаз делать совсем нех чтобы пакарды таскать по лесам....)) от прям пусть берут счаз и выезжают....я поржу как они это излучение искать будут...... сами себя не пугайте!! этой "ипанутой" мощностью в целых 100миливатт)) оно работает уже лет 6 помоему.... так им и скажите а то они нечуют его вообще Edited June 24, 2019 by mux Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alibek Posted June 24, 2019 · Report post Мне то это зачем? У них и так есть кому по форумам признания смотреть. А тут прям на блюдечке все подготовили, с адресами, сроками, фотографиями. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mux Posted June 24, 2019 · Report post ))) ну если читают то я жду!! по адресу Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
shurich Posted June 25, 2019 (edited) · Report post В 24.06.2019 в 15:43, mux сказал: PS вот это обеспечивает сектор в 90 град и 100-400метров в садовом товариществе на антенны типа пивная банка или вилы ))) ретранслятор 2 московских мультиплексов около пос Мележи ( Владимирской обл) счаз стоит 25труб ( антенны и провода некомплектуется) это типа "начальный уровень" все остальное будет посложнее... стучитесь если надо "попилить достойный бютжет" )) По такому же принципу я описывал подключение. Принимать сигнал антенной, пропускать через канальные фильтры, усилить его немного, и пустить на секторные антенны. Что то немогу нигде найти это оборудование представленное на фото, и по тегу GAPFILLER тоже ничего непонятно. И всё таки, какова вероятность что Роскомнадзор найдёт мой ретранслятор, и как сильно за него меня вздрючат? Edited June 25, 2019 by shurich Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
mux Posted June 25, 2019 (edited) · Report post Quote Что то немогу нигде найти это оборудование представленное на фото, нуу наверное потому что делаю его только Я ( персонально )) вот типа даташит на фильтры https://cloud.mail.ru/public/Hfii/QVm7y9YUh Quote и по тегу GAPFILLER тоже ничего непонятно. https://www.google.com/search?q=gap+filler+dvb-t2&oq=Gap+Filler+DVB&aqs=chrome.1.69i57j0l2.13581j0j7&sourceid=chrome&ie=UTF-8 вариантов громадьё =выбирайте по мощности и по бютжету )) И Quote всё таки, какова вероятность что Роскомнадзор найдёт мой ретранслятор,и как сильно за него меня вздрючат? скажем так =87% так пойдёт? ))) вопрос про вероятность он как то глуп да? находить и дрючить вас будут в зависимости от вашей зловредности ....... используйте минимально возможную мощность и сохраните невинность таких как на картинке поставлено 31штука за 2года..... случаев наезда небыло а если и будет есть правильная отмазка.....))) Edited June 25, 2019 by mux Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Алекъ Posted June 26, 2019 · Report post 10 часов назад, mux сказал: ...наверное потому что делаю его только Я ( персонально )) так вы из числа изобретателей-одиночек.. "экономителями" электроэнергии для бабушек, случайно, не барыжите? ;) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Rublik Posted June 26, 2019 · Report post 3 часа назад, Алекъ сказал: так вы из числа изобретателей-одиночек.. "экономителями" электроэнергии для бабушек, случайно, не барыжите? ;) Игорь больше по примусам, особенно иностранным, с плазменным розжигом. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
