Здравствуйте!

Есть ли selective qinq на SNR-S2995G-48FX?



В описании на наге https://shop.nag.ru/catalog/04963.SNR/19912.Kommutatory-agregatsii-i-yadra/29499.SNR-S2995G-48FX#tech есть.

В комманд гайд: 1.1.5 dot1q-tunnel selective enable This command is not supported by the switch.

На коммутаторе:

SW(config-if-ethernet1/0/1)#dot1q-tunnel ?
  enable  Enable QinQ
  tpid    Tagged protocol id





Мне нужно реализовать запаковку нескольких c-vlan в s-vlan и отдельно пропустить 3-4 влана без qinq. Я правильно понимаю, что никаким образом данную схему не реализовать на этом коммутаторе?

Ivan Tarasenko

Ivan Tarasenko

Posted
Posted

@daria здравствуйте.

Selective qinq на данном коммутаторе реализован через policy-map, пример есть в этой статье.



Скрытый текст

Конфиг для коммутаторов SNR S2980G-24F, S3650G-24S, S3750G-24S-E, S2995G, S300G-24FX и S4550

!
class-map dot1q1
 match vlan range 601-610
!
policy-map dot1q1
 class dot1q1
  add s-vid 200
  exit
!
Interface Ethernet1/0/1
 description To_Client
 switchport mode hybrid
 switchport hybrid allowed vlan 601-610 tag
 switchport hybrid allowed vlan 200 untag
 service-policy input dot1q1
!
Interface Ethernet1/0/24
 description Uplink
 switchport mode hybrid
 switchport hybrid allowed vlan 200 tag
!



lesterd

lesterd

Posted
  • Author
Posted
39 минут назад, Ivan Tarasenko сказал:

@daria здравствуйте.

Selective qinq на данном коммутаторе реализован через policy-map, пример есть в этой статье.



  Скрыть содержимое

Конфиг для коммутаторов SNR S2980G-24F, S3650G-24S, S3750G-24S-E, S2995G, S300G-24FX и S4550

!
class-map dot1q1
 match vlan range 601-610
!
policy-map dot1q1
 class dot1q1
  add s-vid 200
  exit
!
Interface Ethernet1/0/1
 description To_Client
 switchport mode hybrid
 switchport hybrid allowed vlan 601-610 tag
 switchport hybrid allowed vlan 200 untag
 service-policy input dot1q1
!
Interface Ethernet1/0/24
 description Uplink
 switchport mode hybrid
 switchport hybrid allowed vlan 200 tag
!



спасибо

lesterd

lesterd

Posted
  • Author
Posted

можно, пожалуйста, еще один уточняющий вопрос.



схема такая: c-vlan-ы: 10-20, s-vlan-ы: 100-150

на первом порту необходимо во влан 100 запаковать вланы 10-20, на втором в 101 те же вланы 10-20 и т.д., т.е. c-vlan-ы везде одинаковые



можно создать один класс-мап?



class-map m1
 match vlan range 10-20
!



а потом на каждый порт полиси-мап?



policy-map port1
 class m1
 add s-vid 101
 exit
!



policy-map port2
 class m1
 add s-vid 102
 exit
!



  • 7 months later...
maks_sh

maks_sh

Posted
Posted (edited)

Добрый день!

Возможна ли маркировка c-vlan в s-vlan на выходе из порта?

т.е. схема следующая:



Interface Ethernet1/0/1
 description Transit:local
 switchport mode trunk
 switchport trunk allowed vlan 100;1000-1200



Interface Ethernet1/0/2
 description Transit:local
 switchport mode trunk
 switchport trunk allowed vlan 100;1000-1200



Interface Ethernet1/0/3
 description Transit:ISP
 switchport mode trunk
 switchport trunk allowed vlan 201;301;401



необходимо упаковать 1000-1200 вланы в 201 и 301.

Каким образом это можно сделать без реализации "петли из пачкорда"

Соответственно снятие второго тега на входе в порт на другой стороне.

Edited by maks_sh
maks_sh

maks_sh

Posted
Posted

Коммутатор SNR-S3850G-24FX

Оператор за портом предоставляет обычные VLAN, на удаленной стороне стоит SNR-S2995G-12FX

Необходимо через операторские VLAN 201, 301 передать пул вланов 1000-1200.



maks_sh

maks_sh

Posted
Posted

Насколько я понимаю в данной инструкции реализован метод "упаковки" влана на входе в интерфейс, а далее через интерфейс Uplink идет на другой коммутатор, где распаковывается в обратном порядке...

Меня же интересует возможность упаковки влана на выходе из интерфейса.

maks_sh

maks_sh

Posted
Posted

Дело в том, что приходящие вланы на порт необходимо упаковывать с разным s-vlan, а так же передавать их на транспортировку в неизменном виде через другой порт с другими вланами

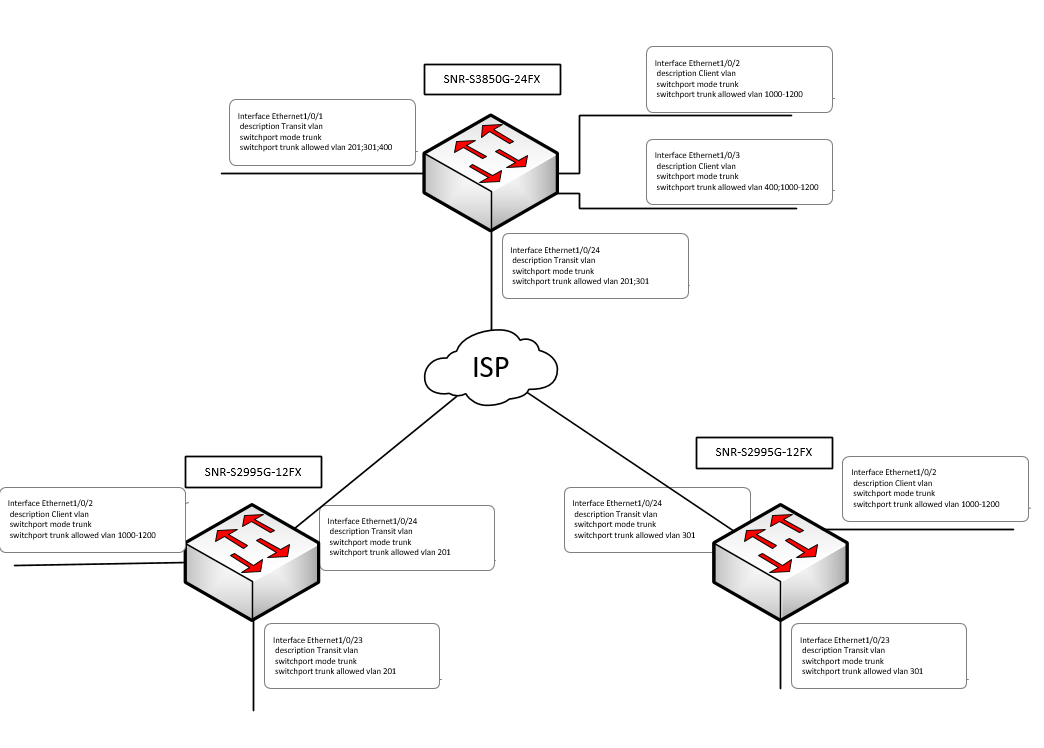

На схеме есть транспортные вланы 201,301,400 и клиентский пул вланов 1000-1200, который нужно принять на eth2 и отдать в транке eth3 с другими вланами, но кроме того, этот пул надо передать на удаленные коммутаторы.





  • 10 months later...
trksergey

trksergey

Posted
Posted

Добрый день!

Подскажите как настроить selective q-in-q по инструкции nag.wiki.



Конфиг

...
class-map dot1q1_client
 match vlan range 100-999
!
policy-map dot1q1_2000
 class dot1q1_client
 add s-vid 2000
 exit
!
...
Interface Ethernet1/0/6
 description OUT_BRAS
 switchport mode hybrid
 switchport hybrid allowed vlan 2000-2009 tag
!
...
Interface Ethernet1/0/10
 description SEGMENT
 service-policy input dot1q1_2000
 switchport mode hybrid
 switchport hybrid allowed vlan 4000-4001 tag
 switchport hybrid allowed vlan 2000 untag
!

Версия

sh version
  SNR-S2995G-48TX Device, Compiled on Sep 16 17:18:39 2020
  SoftWare Package Version 7.5.3.2(R0004.0281)
  BootRom Version 7.5.22
  HardWare Version 2.0.1
  CPLD Version 1.01

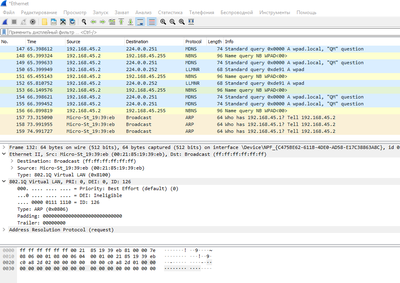

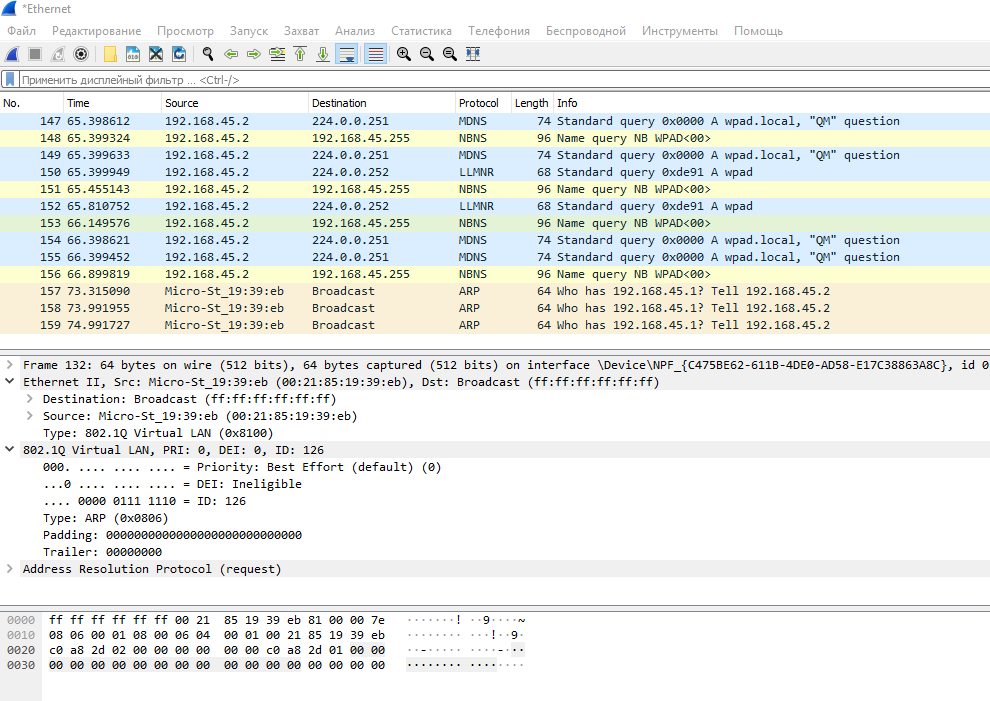

Снимаю трафик с 6 порта и вижу только vlan 126, а не vlan 2000.126






s2995g.pcapng

  • 2 months later...
baronzzz

baronzzz

Posted
Posted

Приветствую коллеги.
Появился в сети SNR S2995G, обслуживает нижестоящие коммутаторы (доступ, агрегации) в ПГТ. В его задачу входит запаковывать "абонентский" vlan в "транспортный" vlan, далее в ядро на SNR s3750 и далее на брас. Выбрал вариант с Selective Q-in-Q получил в конфиге:



Цитата



!
class-map qinq
 match vlan range 3-9;11-31;33-500
!
policy-map qnqp
policy-map qnqp
 class qinq
 add s-vid 32
!

!
Interface Ethernet1/0/2
 description Интерфейс на ниже стоящий коммутатор
 service-policy input qnqp
 switchport mode hybrid
 switchport hybrid allowed vlan 10 tag
 switchport hybrid allowed vlan 32 untag
!

!
Interface Ethernet1/0/5
 logging event link-status
 description Интерфейс на вышестоящий коммутатор
 switchport mode hybrid
 switchport hybrid allowed vlan 10;32 tag
!



Где vlan 10 влан управления (он должен проходить как есть), 32 влан навешивания на абонентские вланы.


Что в итоге, а в итоге вижу на Interface Ethernet1/0/2 макаки пользователей, но не вижу эти макаки на вышестоящем коммутаторе относительно SNR S2995G.
Чего я забыл сделать ?

П.с. действовал по инструкции выше: https://shop.nag.kz/article/snr_switch_qinq_selective_qinq

baronzzz

baronzzz

Posted
Posted

MTU Пробовал с 2000.



Версия
sw-snr2995G-22.20#sh ver
  SNR-S2995G-12FX Device, Compiled on Oct 25 11:30:24 2018
  SoftWare Package Version 7.5.3.2(R0004.0110)
  BootRom Version 7.5.21
  HardWare Version 1.0.1
  CPLD Version 1.04
  Copyright (C) 2018 NAG LLC
  All rights reserved
  Last reboot is cold reset.
  Uptime is 0 weeks, 0 days, 16 hours, 18 minutes

Обновлю и попробую снова.
