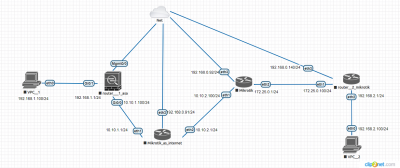

interface Posted November 28, 2018 на приложенной картинке лаборатория eve-ng и сеть в ней построенная. мне надо сделать ipsec туннель между router__1_asa и router__2_mikrotik. mikrotik_as_internet эмулирует собой сеть интернет и работа через него протестирована и проблем не вызывает. роутер с именем mikrotik представляет собой эмуляцию роутера сотового провайдера на одном из наших филиалов т.е. один из концов туннеля будет стоять за егошним натом. без роутера mikrotik туннель без проблем поднимается и все работает хорошо. но мне надо с ним. на обоих концах туннеля включен нат траверсал но туннель не поднимается. инициатором туннеля является router__2_mikrotik. в качестве пиров на обоих концах указаны публичные адреса соседа т.е. 10.10.1.100 и 10.10.2.100. подскажите где я недоделал пожалуйста. все роутеры настроены с нуля в минимальной для работы туннеля конфигурации т.е. нет каких либо правил фаервола могущих помешать процессу работы. Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted November 28, 2018 28 минут назад, interface сказал: на обоих концах туннеля включен нат траверсал Дык, а с чего этот траверсал появится на роутере сотового оператора? Вам надо у сотовиков тогда публичный IP брать, чтобы не быть за их NAT Share this post Link to post Share on other sites More sharing options...
interface Posted November 28, 2018 3 hours ago, jffulcrum said: Дык, а с чего этот траверсал появится на роутере сотового оператора? Вам надо у сотовиков тогда публичный IP брать, чтобы не быть за их NAT у нас есть белый статик айпи. роутер сотового оператора это не тот роутер что главный и большой а тот который у нас в филиале стоит в который симка интернетная вставляется. Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted November 28, 2018 (edited) Тогда уточняющие вопросы: 1. Какой тип туннеля? 2. Поднимается SA и не идут пакеты, или и SA не поднимается (show crypto ipsec sa на Cisco) в момент попытки 3. Как сделан NAT на роутере Mikrotik (который промежуточный)? Покажите кусок конфига. Сразу предупреждаю, что если через маскарад - надо будет переделывать. Edited November 28, 2018 by jffulcrum Share this post Link to post Share on other sites More sharing options...
LostSoul Posted November 28, 2018 5 часов назад, jffulcrum сказал: Дык, а с чего этот траверсал появится на роутере сотового оператора? Вам надо у сотовиков тогда публичный IP брать, чтобы не быть за их NAT надо пробовать. gre nat alg ( и pptp ) есть в более 50% случаев у ОПСОС , к примеру Share this post Link to post Share on other sites More sharing options...
interface Posted November 28, 2018 7 hours ago, jffulcrum said: Тогда уточняющие вопросы: 1. Какой тип туннеля? 2. Поднимается SA и не идут пакеты, или и SA не поднимается (show crypto ipsec sa на Cisco) в момент попытки 3. Как сделан NAT на роутере Mikrotik (который промежуточный)? Покажите кусок конфига. Сразу предупреждаю, что если через маскарад - надо будет переделывать. это конфиг router__2_mikrotik [admin@MikroTik] > /export # nov/28/2018 23:42:18 by RouterOS 6.43.4 # software id = # # # /interface ethernet set [ find default-name=ether1 ] comment=wan set [ find default-name=ether2 ] comment=local set [ find default-name=ether3 ] comment=mgmt /interface wireless security-profiles set [ find default=yes ] supplicant-identity=MikroTik /ip ipsec peer profile set [ find default=yes ] nat-traversal=no add dh-group=modp1024 enc-algorithm=aes-256,aes-128,3des name=profile2 /ip ipsec policy group add name=group1 /ip ipsec proposal add enc-algorithms=aes-256-cbc,aes-256-ctr,aes-256-gcm,3des name=proposal1 /snmp community set [ find default=yes ] addresses=0.0.0.0/0 /ip address add address=192.168.0.140/24 interface=ether3 network=192.168.0.0 add address=172.25.0.100/24 interface=ether1 network=172.25.0.0 add address=192.168.2.1/24 interface=ether2 network=192.168.2.0 /ip dhcp-client add disabled=no interface=ether1 /ip dns set servers=192.168.0.1 /ip firewall filter add action=accept chain=forward add action=accept chain=input add action=accept chain=output add action=accept chain=input dst-port=500 protocol=udp src-address=\ 10.10.1.100 add action=accept chain=input protocol=ipsec-esp src-address=10.10.1.100 add action=accept chain=input dst-port=4500 protocol=udp src-address=\ 10.10.1.100 add action=accept chain=output dst-address=10.10.1.100 protocol=udp src-port=\ 4500 /ip firewall nat add action=accept chain=srcnat dst-address=192.168.1.0/24 src-address=\ 192.168.2.0/24 /ip ipsec peer add address=10.10.1.100/32 exchange-mode=ike2 generate-policy=port-strict \ policy-template-group=group1 profile=profile2 secret=123456 /ip ipsec policy add dst-address=192.168.1.0/24 proposal=proposal1 sa-dst-address=10.10.1.100 \ sa-src-address=10.10.2.100 src-address=192.168.2.0/24 tunnel=yes /ip route add distance=1 gateway=172.25.0.1 /routing rip interface add receive=v2 /routing rip network add network=192.168.2.0/24 add network=172.25.0.0/24 /system logging add topics=ipsec это конфиг роутера mikrotik эмулирующего модем-роутер сотового провайдера [admin@MikroTik] > /export # nov/28/2018 23:45:10 by RouterOS 6.39rc68 # software id = # /interface ethernet set [ find default-name=ether1 ] comment=wan set [ find default-name=ether2 ] comment=local set [ find default-name=ether3 ] comment=mgmt /ip address add address=192.168.0.92/24 interface=ether3 network=192.168.0.0 add address=10.10.2.100/24 interface=ether1 network=10.10.2.0 add address=172.25.0.1/24 interface=ether2 network=172.25.0.0 /ip dhcp-client add disabled=no interface=ether1 /ip firewall filter add action=accept chain=forward /ip firewall nat add action=dst-nat chain=dstnat disabled=yes dst-port=500 in-interface=ether1 \ protocol=udp to-addresses=172.25.0.100 to-ports=500 add action=dst-nat chain=dstnat disabled=yes dst-port=4500 in-interface=\ ether1 protocol=udp to-addresses=172.25.0.100 to-ports=4500 add action=masquerade chain=srcnat out-interface=ether1 /ip route add distance=1 gateway=10.10.2.1 /routing rip interface add receive=v2 /routing rip network add network=10.10.2.0/24 add network=172.25.0.0/24 /tool sniffer set filter-interface=ether2 это вывод запрошенной команды на сиське Result of the command: "show crypto ipsec sa" There are no ipsec sas в логе на ней же периодически появляются сообщения вида 7Nov 28 201823:52:4210.10.2.100450010.10.1.1004500NAT-T keepalive received from 10.10.2.100/4500 to wan:10.10.1.100/4500 туннель обычный ipsec голый. SA не поднимаются вообще. я пробовал на router__2_mikrotik выставить в политике SA source адрес 172.25.0.100 и тогда туннель ноднимался но пакеты не ходили через него. Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted November 29, 2018 В вашей модели "голый" IPSec работать не будет. Вам надо между ASA и Mikrotik2 поднимать туннель L2TP, и уже в туннеле шифровать IPSec применительно к внутренним адресам в туннеле (именно они будут фигурировать в peer и policy). Потому как роутер Mikrotik (сотовый) по зашифрованному трафику не поймет, что трафик идет в адрес Mikrotik_2, ведь в голом IpSec у него будет виден только заголовок L3. IpSec надо упаковать во что-то еще. Share this post Link to post Share on other sites More sharing options...
interface Posted November 29, 2018 23 minutes ago, jffulcrum said: В вашей модели "голый" IPSec работать не будет. Вам надо между ASA и Mikrotik2 поднимать туннель L2TP, и уже в туннеле шифровать IPSec применительно к внутренним адресам в туннеле (именно они будут фигурировать в peer и policy). Потому как роутер Mikrotik (сотовый) по зашифрованному трафику не поймет, что трафик идет в адрес Mikrotik_2, ведь в голом IpSec у него будет виден только заголовок L3. IpSec надо упаковать во что-то еще. а разве нат траверсал не должен решать эту проблему? как я понял из его описания он как раз и занимается тем что упаковывает шифрованные пакеты ipsec в другие пакеты которые уже нормально роутятся через инет. Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted November 29, 2018 NAT-траверсал решает проблему для протокола ESP, притом в особой конфигурации. Тогда у вас и политика должна быть настроена на туннельный, а не транспортный режим, то есть в policy должно быть tunnel=yes , должен быть NAT bypass (https://wiki.mikrotik.com/wiki/Manual:IP/IPsec#NAT_and_Fasttrack_Bypass ), но и это ничего не гарантирует, особенно когда на сторонах оборудование разных вендоров. Проще уж сразу использовать L2TP Share this post Link to post Share on other sites More sharing options...
YuryD Posted November 30, 2018 Построить есп-туннель между двумя железяками - вообще не вопрос. Никакой особой конфигурации нету, просто esp работает с фиксированными реальными или серыми ип на- ура и сразу. Придумывать новые сущности - ни к чему. Подняли ипсек-туннель меж железяками, ип на концах сетей разные, просто маршрутизацию стандартную сделайте. Затем мокротик засуньте в анус :) Если войдёт конечно. Share this post Link to post Share on other sites More sharing options...
interface Posted December 2, 2018 (edited) разобрался. заработало и без л2тп. вот конфиги: делалось это на немного другой карте сети и пир туннеля микротик имеет теперь адрес 10.10.3.100. конфиг роутера router__2_mik /interface ethernet set [ find default-name=ether1 ] comment=wan set [ find default-name=ether2 ] comment=local set [ find default-name=ether3 ] comment=mgmt /interface wireless security-profiles set [ find default=yes ] supplicant-identity=MikroTik /ip ipsec peer profile set [ find default=yes ] nat-traversal=no add dh-group=modp1024 enc-algorithm=aes-256 name=profile2 /ip ipsec policy group add name=group1 /ip ipsec proposal add enc-algorithms=aes-256-cbc lifetime=0s name=proposal1 /snmp community set [ find default=yes ] addresses=0.0.0.0/0 /ip address add address=172.25.0.100/24 interface=ether1 network=172.25.0.0 add address=192.168.3.1/24 interface=ether2 network=192.168.3.0 add address=192.168.0.142/24 interface=ether3 network=192.168.0.0 /ip dhcp-client add disabled=no interface=ether1 /ip dns set servers=192.168.0.1 /ip firewall filter add action=accept chain=forward add action=accept chain=input add action=accept chain=output add action=accept chain=input dst-port=500 protocol=udp src-address=10.10.1.100 add action=accept chain=input protocol=ipsec-esp src-address=10.10.1.100 add action=accept chain=input dst-port=4500 protocol=udp src-address=\ 10.10.1.100 add action=accept chain=output dst-address=10.10.1.100 protocol=udp src-port=\ 4500 /ip firewall nat add action=accept chain=srcnat dst-address=192.168.1.0/24 src-address=\ 192.168.3.0/24 add action=masquerade chain=srcnat out-interface=ether1 /ip ipsec peer add address=10.10.1.100/32 policy-template-group=group1 profile=profile2 \ secret=123456 /ip ipsec policy add dst-address=192.168.1.0/24 proposal=proposal1 sa-dst-address=10.10.1.100 \ sa-src-address=172.25.0.100 src-address=192.168.3.0/24 tunnel=yes /ip route add distance=1 gateway=172.25.0.1 /routing rip interface add disabled=yes receive=v2 /routing rip network add network=172.25.0.0/24 add network=192.168.3.0/24 /system logging add topics=ipsec вот конфиг натящего роутера mikrotik /interface ethernet set [ find default-name=ether1 ] comment=wan set [ find default-name=ether2 ] comment=local set [ find default-name=ether3 ] comment=mgmt /ip address add address=192.168.0.92/24 interface=ether3 network=192.168.0.0 add address=10.10.3.100/24 interface=ether1 network=10.10.3.0 add address=172.25.0.1/24 interface=ether2 network=172.25.0.0 /ip dhcp-client add disabled=no interface=ether1 /ip firewall filter add action=accept chain=forward /ip firewall nat add action=dst-nat chain=dstnat dst-port=500 in-interface=ether1 protocol=udp to-addresses=172.25.0.100 to-ports=500 add action=dst-nat chain=dstnat dst-port=4500 in-interface=ether1 protocol=udp to-addresses=172.25.0.100 to-ports=4500 add action=masquerade chain=srcnat out-interface=ether1 /ip route add distance=1 gateway=10.10.3.1 /routing rip interface add receive=v2 /routing rip network add network=10.10.2.0/24 add network=172.25.0.0/24 /tool sniffer set filter-interface=ether2 вот конфиг циско аса она же router__1_asa. при полной загрузке этого конфига пароли везде 123. Result of the command: "show running-config" : Saved : ASA Version 8.4(2) ! hostname ciscoasa domain-name my.loc enable password PLBb27eKLE1o9FTB encrypted passwd 2KFQnbNIdI.2KYOU encrypted names ! interface Ethernet0 nameif wan security-level 0 ip address 10.10.1.100 255.255.255.0 ! interface Ethernet1 nameif local security-level 0 ip address 192.168.1.1 255.255.255.0 ! interface Ethernet2 shutdown no nameif no security-level no ip address ! interface Ethernet3 shutdown no nameif no security-level no ip address ! interface Ethernet4 shutdown no nameif no security-level no ip address ! interface Ethernet5 shutdown no nameif no security-level no ip address ! interface Ethernet6 shutdown no nameif no security-level no ip address ! interface Ethernet7 nameif mgmt security-level 0 ip address 192.168.0.140 255.255.255.0 ! ftp mode passive dns server-group DefaultDNS domain-name my.loc same-security-traffic permit inter-interface same-security-traffic permit intra-interface object network NETWORK_OBJ_192.168.1.0_24 subnet 192.168.1.0 255.255.255.0 object network remote-net subnet 192.168.2.0 255.255.255.0 object network remote-net-mik subnet 192.168.3.0 255.255.255.0 access-list wan_cryptomap extended permit ip 192.168.1.0 255.255.255.0 object remote-net access-list global_access extended permit ip any any log debugging access-list wan_access_in extended permit ip any any log debugging access-list wan_cryptomap_1 extended permit ip 192.168.1.0 255.255.255.0 object remote-net-mik pager lines 24 logging enable logging asdm debugging mtu wan 1500 mtu local 1500 mtu mgmt 1500 no failover icmp unreachable rate-limit 1 burst-size 1 no asdm history enable arp timeout 14400 nat (local,wan) source static NETWORK_OBJ_192.168.1.0_24 NETWORK_OBJ_192.168.1.0_24 destination static remote-net remote-net no-proxy-arp route-lookup nat (local,wan) source static NETWORK_OBJ_192.168.1.0_24 NETWORK_OBJ_192.168.1.0_24 destination static remote-net-mik remote-net-mik no-proxy-arp route-lookup access-group wan_access_in in interface wan access-group global_access global ! router rip network 192.168.1.0 version 2 no auto-summary ! route wan 0.0.0.0 0.0.0.0 10.10.1.1 1 timeout xlate 3:00:00 timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02 timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00 timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00 timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute timeout tcp-proxy-reassembly 0:01:00 timeout floating-conn 0:00:00 dynamic-access-policy-record DfltAccessPolicy user-identity default-domain LOCAL aaa authentication http console LOCAL http server enable http 192.168.0.0 255.255.255.0 mgmt no snmp-server location no snmp-server contact snmp-server enable traps snmp authentication linkup linkdown coldstart warmstart crypto ipsec ikev1 transform-set ESP-AES-128-SHA esp-aes esp-sha-hmac crypto ipsec ikev1 transform-set ESP-AES-128-MD5 esp-aes esp-md5-hmac crypto ipsec ikev1 transform-set ESP-AES-192-SHA esp-aes-192 esp-sha-hmac crypto ipsec ikev1 transform-set ESP-AES-192-MD5 esp-aes-192 esp-md5-hmac crypto ipsec ikev1 transform-set ESP-AES-256-SHA esp-aes-256 esp-sha-hmac crypto ipsec ikev1 transform-set ESP-AES-256-MD5 esp-aes-256 esp-md5-hmac crypto ipsec ikev1 transform-set ESP-3DES-SHA esp-3des esp-sha-hmac crypto ipsec ikev1 transform-set ESP-3DES-MD5 esp-3des esp-md5-hmac crypto ipsec ikev1 transform-set ESP-DES-SHA esp-des esp-sha-hmac crypto ipsec ikev1 transform-set ESP-DES-MD5 esp-des esp-md5-hmac crypto ipsec ikev2 ipsec-proposal DES protocol esp encryption des protocol esp integrity sha-1 md5 crypto ipsec ikev2 ipsec-proposal 3DES protocol esp encryption 3des protocol esp integrity sha-1 md5 crypto ipsec ikev2 ipsec-proposal AES protocol esp encryption aes protocol esp integrity sha-1 md5 crypto ipsec ikev2 ipsec-proposal AES192 protocol esp encryption aes-192 protocol esp integrity sha-1 md5 crypto ipsec ikev2 ipsec-proposal AES256 protocol esp encryption aes-256 protocol esp integrity sha-1 md5 crypto map wan_map 1 match address wan_cryptomap crypto map wan_map 1 set peer 10.10.2.100 crypto map wan_map 1 set ikev1 transform-set ESP-AES-128-SHA ESP-AES-128-MD5 ESP-AES-192-SHA ESP-AES-192-MD5 ESP-AES-256-SHA ESP-AES-256-MD5 ESP-3DES-SHA ESP-3DES-MD5 ESP-DES-SHA ESP-DES-MD5 crypto map wan_map 1 set ikev2 ipsec-proposal AES256 AES192 AES 3DES DES crypto map wan_map 2 match address wan_cryptomap_1 crypto map wan_map 2 set pfs crypto map wan_map 2 set peer 10.10.3.100 crypto map wan_map 2 set ikev1 transform-set ESP-AES-128-SHA ESP-AES-128-MD5 ESP-AES-192-SHA ESP-AES-192-MD5 ESP-AES-256-SHA ESP-AES-256-MD5 ESP-3DES-SHA ESP-3DES-MD5 ESP-DES-SHA ESP-DES-MD5 crypto map wan_map 2 set ikev2 ipsec-proposal DES 3DES AES AES192 AES256 crypto map wan_map 2 set ikev2 pre-shared-key ***** crypto map wan_map interface wan crypto ikev2 policy 1 encryption aes-256 integrity sha group 5 2 prf sha lifetime seconds none crypto ikev2 policy 10 encryption aes-192 integrity sha group 5 2 prf sha lifetime seconds 86400 crypto ikev2 policy 20 encryption aes integrity sha group 5 2 prf sha lifetime seconds 86400 crypto ikev2 policy 30 encryption 3des integrity sha group 5 2 prf sha lifetime seconds 86400 crypto ikev2 policy 40 encryption des integrity sha group 5 2 prf sha lifetime seconds 86400 crypto ikev2 enable wan crypto ikev1 enable wan crypto ikev1 policy 10 authentication crack encryption aes-256 hash sha group 2 lifetime 86400 crypto ikev1 policy 20 authentication rsa-sig encryption aes-256 hash sha group 2 lifetime 86400 crypto ikev1 policy 30 authentication pre-share encryption aes-256 hash sha group 2 lifetime none crypto ikev1 policy 40 authentication crack encryption aes-192 hash sha group 2 lifetime 86400 crypto ikev1 policy 50 authentication rsa-sig encryption aes-192 hash sha group 2 lifetime 86400 crypto ikev1 policy 60 authentication pre-share encryption aes-192 hash sha group 2 lifetime 86400 crypto ikev1 policy 70 authentication crack encryption aes hash sha group 2 lifetime 86400 crypto ikev1 policy 80 authentication rsa-sig encryption aes hash sha group 2 lifetime 86400 crypto ikev1 policy 90 authentication pre-share encryption aes hash sha group 2 lifetime 86400 crypto ikev1 policy 100 authentication crack encryption 3des hash sha group 2 lifetime 86400 crypto ikev1 policy 110 authentication rsa-sig encryption 3des hash sha group 2 lifetime 86400 crypto ikev1 policy 120 authentication pre-share encryption 3des hash sha group 2 lifetime 86400 crypto ikev1 policy 130 authentication crack encryption des hash sha group 2 lifetime 86400 crypto ikev1 policy 140 authentication rsa-sig encryption des hash sha group 2 lifetime 86400 crypto ikev1 policy 150 authentication pre-share encryption des hash sha group 2 lifetime 86400 telnet timeout 5 ssh timeout 5 console timeout 0 threat-detection basic-threat threat-detection statistics access-list no threat-detection statistics tcp-intercept webvpn anyconnect-essentials group-policy GroupPolicy_10.10.2.100 internal group-policy GroupPolicy_10.10.2.100 attributes vpn-tunnel-protocol ikev1 ikev2 group-policy GroupPolicy_10.10.3.100 internal group-policy GroupPolicy_10.10.3.100 attributes vpn-tunnel-protocol ikev1 ikev2 username admin password 791XqL8HufZPJwon encrypted privilege 15 tunnel-group 10.10.2.100 type ipsec-l2l tunnel-group 10.10.2.100 general-attributes default-group-policy GroupPolicy_10.10.2.100 tunnel-group 10.10.2.100 ipsec-attributes ikev1 pre-shared-key ***** ikev2 remote-authentication pre-shared-key ***** ikev2 local-authentication pre-shared-key ***** tunnel-group 10.10.3.100 type ipsec-l2l tunnel-group 10.10.3.100 general-attributes default-group-policy GroupPolicy_10.10.3.100 tunnel-group 10.10.3.100 ipsec-attributes ikev1 pre-shared-key ***** ikev2 remote-authentication pre-shared-key ***** ikev2 local-authentication pre-shared-key ***** ! class-map inspection_default match default-inspection-traffic ! ! policy-map type inspect dns preset_dns_map parameters message-length maximum client auto message-length maximum 512 policy-map global_policy class inspection_default inspect dns preset_dns_map inspect ftp inspect h323 h225 inspect h323 ras inspect ip-options inspect netbios inspect rsh inspect rtsp inspect skinny inspect esmtp inspect sqlnet inspect sunrpc inspect tftp inspect sip inspect xdmcp ! service-policy global_policy global prompt hostname context no call-home reporting anonymous call-home profile CiscoTAC-1 no active destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService destination address email callhome@cisco.com destination transport-method http subscribe-to-alert-group diagnostic subscribe-to-alert-group environment subscribe-to-alert-group inventory periodic monthly subscribe-to-alert-group configuration periodic monthly subscribe-to-alert-group telemetry periodic daily crashinfo save disable Cryptochecksum:594980ef1d8096c4d69a5bc299b53653 : end Edited December 2, 2018 by interface Share this post Link to post Share on other sites More sharing options...
