подружить ERSPAN на Cisco Nexus N9k И RSPAN На SNR-2990-16x

Планируем приобрести коммутатор Cisco Nexus N9k. Но столкнулись с такой проблемой. Он не умеет RSPAN. Только SPAN и ERSPAN

А для сорма уже сертифицированы коммутаторы SNR-2990-16x. И заменить их на что то другое и изменить тип span нет возможности.

Соответственно встал вопрос, можно ли подружить ERSPAN циски с RSPAN SNRа?

Share this post


Link to post
Share on other sites

@VooDDi RSPAN обычно представляет собой отправку трафика во VLAN, в котором отключено изучение MAC-адресов. Возможно подобная функция все же есть на Cisco?

ERSPAN предполагает инкапсуляцию зеркалируемого трафика, например в GRE. Если трафик будет инкапсулирован на Cisco - SNR не сможет его развернуть с другой стороны.

Share this post


Link to post
Share on other sites
15 hours ago, zhenya` said:

Сплитера.. и 2990 в роли агрегатора..

А это вариант.

Share this post


Link to post
Share on other sites

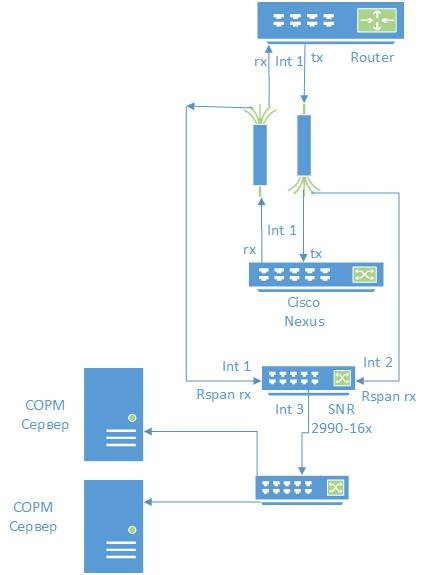

А теперь такой вопрос. Если Поставим оптические делители и отправим сигнал на SNR-299016X. А На SNR Настроем RSPAN. Будет ли такая схема работать?

Примерную схему накидал.




Edited by VooDDi

Share this post


Link to post
Share on other sites

@VooDDi, если на портах подключения делителей используются разные вланы, то дополнительных настроек не требуется

В ином случае достаточно настроить влан, в который будет приходить трафик с делителей, как rspan-vlan, или просто отключить в нем mac-address-learning, а также стоит изолировать порты подключения делителей между собой.

Share this post


Link to post
Share on other sites

Спасибо за советы. будем тестировать.
