mitai1 Posted November 9, 2018 Posted November 9, 2018 Добрый день, подскажите пожалуйста, настроил по инструкции голову BDCOM, Далее подключил эту голову к микроту, на нем на порту создал влан 301 и этот влан добавил в бридж с dhcp, но клиент за онушкой не принимает ничего.. В чем подвох? Заранее спасибо Скрытый текст Current configuration: ! !version 10.1.0B build 39287 service timestamps log date service timestamps debug date service password-encryption ! ! ! ! ! ! ! ! ! ! ! ! ip default-gateway 10.0.0.1 ! spanning-tree mode rstp ! ! ! ! Switch_config#[A [A ^ Unknown command Switch_config#show running-config Building configuration... Current configuration: ! !version 10.1.0B build 39287 service timestamps log date service timestamps debug date service password-encryption ! ! ! ! ! ! ! ! ! ! ! ! ip default-gateway 10.0.0.1 ! spanning-tree mode rstp ! ! ! ! ! ! aaa authentication login default local aaa authentication enable default none aaa authorization exec default local ! username admin password 7 02740B597E0114 ! enable password 7 02740B597E0114 level 15 ! epon onu-config-template user1 cmd-sequence 1 epon onu port 1 ctc vlan mode tag 301 cmd-sequence 2 epon onu port 1 ctc loopback detect cmd-sequence 3 epon onu port 2 ctc vlan mode tag 301 cmd-sequence 4 epon onu port 2 ctc loopback detect cmd-sequence 5 epon onu port 3 ctc vlan mode tag 301 cmd-sequence 6 epon onu port 3 ctc loopback detect cmd-sequence 7 epon onu port 4 ctc vlan mode tag 301 cmd-sequence 8 epon onu port 4 ctc loopback detect ! ! !!slot 0 84 interface GigaEthernet0/1 shutdown ! interface GigaEthernet0/2 shutdown ! interface GigaEthernet0/3 shutdown ! interface GigaEthernet0/4 shutdown ! interface GigaEthernet0/5 description UPLINK switchport trunk vlan-allowed 207,301 switchport trunk vlan-untagged none switchport mode trunk ! interface GigaEthernet0/6 shutdown ! interface EPON0/1 description PON1/1 epon pre-config-template user1 binded-onu-llid 1-64 epon bind-onu mac f8f0.8215.31fe 1 filter dhcp switchport trunk vlan-allowed 301 switchport trunk vlan-untagged none switchport mode trunk switchport protected ! interface EPON0/1:1 onu-configuration epon onu port 1 ctc vlan mode tag 301 epon onu port 1 ctc loopback detect !!onu-configuration-end ! interface EPON0/2 shutdown ! interface EPON0/3 shutdown ! interface EPON0/4 shutdown ! !!slot end ! interface VLAN207 description core ip address 10.0.0.205 255.255.255.0 ! ! ! vlan 1,207,301 ! ! ! ! ! ip http server ! ! ! ip sshd enable ! ! ! !Pending configurations for absent linecards: ! Вставить ник Quote
Muhachev Konstantin Posted November 9, 2018 Posted November 9, 2018 Добрый день! Покажите пожалуйста настройки uplink порта на Mikrotik. Вставить ник Quote

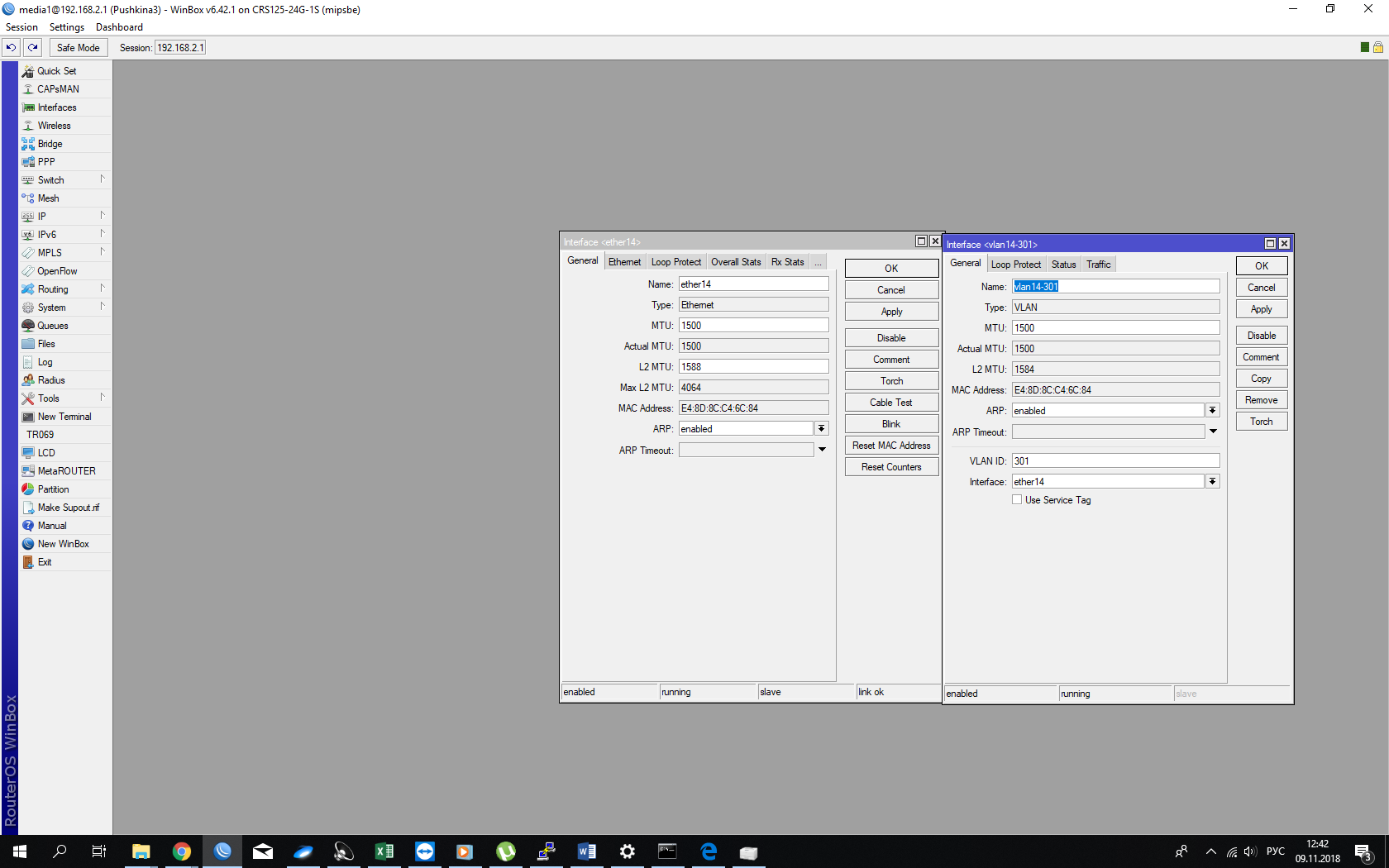

mitai1 Posted November 9, 2018 Author Posted November 9, 2018 7 минут назад, Muhachev Konstantin сказал: Добрый день! Покажите пожалуйста настройки uplink порта на Mikrotik. Вставить ник Quote
VolanD666 Posted November 9, 2018 Posted November 9, 2018 Трафик то на порт микротика приходит? Вставить ник Quote
mitai1 Posted November 9, 2018 Author Posted November 9, 2018 Откуда ему идти? 7 минут назад, VolanD666 сказал: Трафик то на порт микротика приходит? нет никакого трафика по влану.. не в какую сторону Вставить ник Quote
EShirokiy Posted November 9, 2018 Posted November 9, 2018 Скиньте вывод с портов show interf br Вставить ник Quote
Muhachev Konstantin Posted November 9, 2018 Posted November 9, 2018 Если я не ошибаюсь, то порт в Mikrotik настроен в режиме trunk, однако данной настройкой на BDCOM cmd-sequence 1 epon onu port 1 ctc vlan mode tag 301 вы отправляете в сторону Mikrotik трафик в режиме native. Вам нужно перенастроить порт на ONU следующим образом epon onu port 1 ctc vlan mode trunk 1 301 Вставить ник Quote
