c545 карты и сплиттер

Доброго времени суток, уважаемые форумчане!

Опишу проблему. Необходимо забрать 12 трасподеров с горизонтальной поляризаций верхнего диапозона (10600МHz) c 85 градуса. Для этого предполагалось использовать Sat-сплиттер DC-28 4SOT и 3 карты C545. На первом rf-входе первой карты выставил поляризацию, тон, как на рисунке 1.1. На остальных rf-входах (со 2 по 4 первой карты и на всех rf-входах карт 2 и 3) выставил настройки как на рисунке 1.2. При подключении 3 и более rf-входов через сплиттер сигнал теряется на всех подключенных входах (unlock). В спектре видно, как суммарный сигнал (всплеск на частотах, где идут трасподеры) перемещается по спектру вправо. Подозрение на включенный где-то еще тон 22KHz, хоте везде, кроме 1 rf-входа, он выключен. Такая проблема наблюдается на прошивках V3.0.3.11, V3.0.4.6, V3.0.4.17 с версиями драйверов соответственно V3.0.3.10/V3.0.4.2/V3.0.4.2. Менял кабели/конвертер/сплиттер. Не могу понять, как решить эту проблему.



Изменено пользователем gsav

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

исключительно на ВСЕХ спутниковых приемниках больше 10 лет как питание LNB находиться в состоянии OFF



прям очень , очень , очень способствует стабильности


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В ‎14‎.‎09‎.‎2017 в 18:34, gsav сказал:

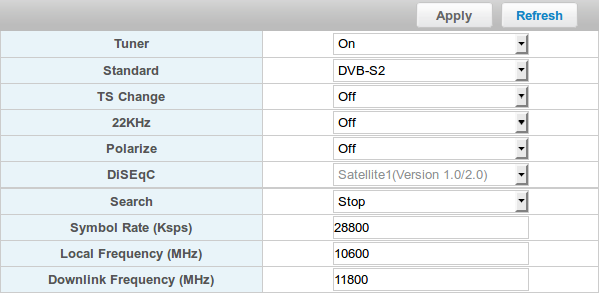

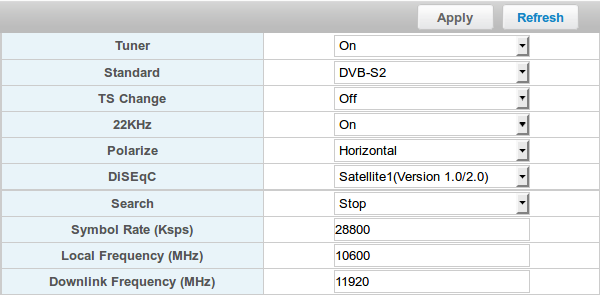

На первом rf-входе первой карты выставил поляризацию, тон, как на рисунке 1.1. На остальных rf-входах (со 2 по 4 первой карты и на всех rf-входах карт 2 и 3) выставил настройки как на рисунке 1.2.

Может, Вы просто описАлись, но по идее надо было сделать все наоборот: с одного входа подать 18В 22 кГц (нижний рисунок), а на всех остальных отключить питание вообще (верхний рисунок).

DiSEqC надо выключить везде (надо думать, фактически его у вас нет).



Если это действительно проблема с управлением LNB, ее можно радикально решить так. Поменяйте LNB. Возьмите LNB от НТВ-Плюс/Триколор, суньте его крышкой на пару мин в кипяток, снимите крышку, удалите "утконосами" пластинку-деполяризатор, поставьте крышку обратно на силиконовый герметик. Настройте тюнеры на работу с гетеродином 10750. Такой LNB будет игнорировать 22кГц.





В ‎15‎.‎09‎.‎2017 в 04:37, sky star сказал:

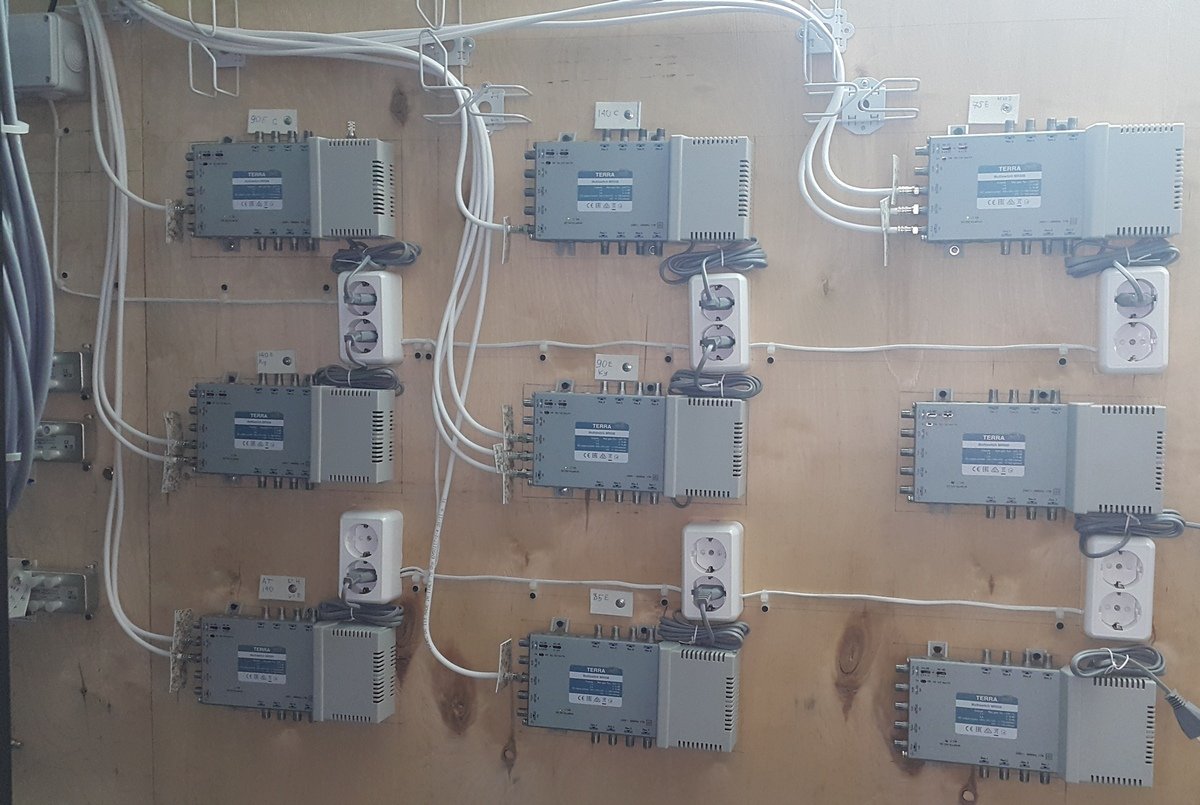

Использовать мультисвитчи в качестве инжекторов питания... Хм, красиво жить не запретишь. Мы для таких задач делаем самоделку на одной 19-дюймовой заглушке.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну на сплиттерах жить... это жестко. ставьте мультисвич и забывайте о проблеме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да вот как бы не совсем.

Если вместо сплиттеров ставить мультисвитчи, то да, получается удобно и оперативно выбирать нужную спутниковую линию вменю ресивера/карточки (если он это умеет), без физической перекоммутации. Но в такой схеме питание LNB на ресивере (карточке) отключать нельзя, ибо оно и есть управляющий сигнал выбора линии.



А на картинке sky star-а ни один абонентский выход ни одного мультисвитча не подключен. Т.е. мультисвитчи используются не по прямому назначению, а чисто в качестве источников питания LNB (надо полагать, дальше схема на сплиттерах).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

да !

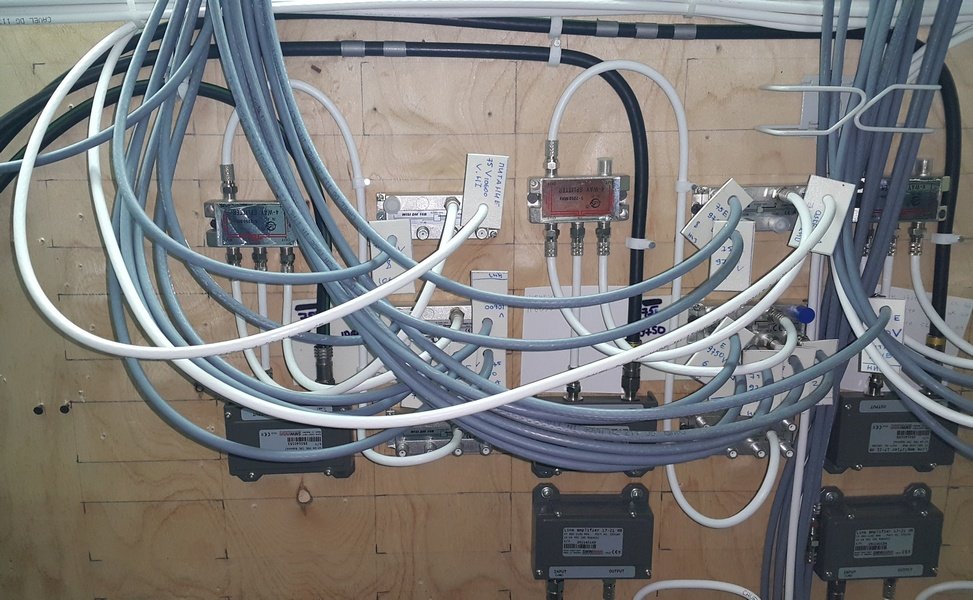

дальше сделано так

спуск 40м CAVEL RG11FC от  LNB подключается к усилителю 18-21dB SMW

потом выход с усилителя делиться 1*4 ,

а потом каждый делится еще на DM16 сплитером ,

питание идет от мультисвича ,

в настройках LNB - OFF

Изменено пользователем sky star

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну да, все грамотно, только мультисвитчи-то в этой схеме нафига? Да еще на целую фанерную переборку.

Берем обычную 19-дюймовую заглушку, сверлим в ней два ряда дырок и вкручиваем F-бочки. Получается самодельная патч-панель под F-разъемы. Верхний ряд входы, нижний - выходы. Снутря заглушки  можно поставить консольную или полноценную полку и нагородить на нее сплиттеры и пр. коммутацию. Заодно решается вопрос с заземлением кабелей на вводе в ГС.

А для питания - на каждую пару разъемов ставим платку: конденсатор, дроссель,  микросхема LNBP1хSP и дип-переключатель: ON/OFF, 13/18V, 22kHz. Всю цепочку запитываем от одного блока питания 24В  - минвелл или подобного, DIN-реечного или в кожухе. 120-ваттного БП на 8-10 LNB хватает за глаза, даже вместе с усилителями (по 500 mA на линию).

Есть мысля вместо дип-переключателей сделать центральное управление на микроконтроллере - влом выпиливать в заглушке квадратные дырки.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

а, ну да, усиливать пч есть грамотный подход.

а вот вопрос, те у конвертера стоит инжектор, затем спуск и усилок, а чем питается усилок в этой схеме?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да нет, нафига инжектор тащить на крышу, он ставится внизу, где удобнее. Или вообще не ставится, источник питания подключается к любому выходу любого сплиттера с DC-Pass. В сплиттерах стоят диоды, они не пропустят постоянный ток на другие выходы, даже если они тоже DC PASS. Если у sky star использованы WISI DM16, то скорее всего, шнурки с питанием от мультисвитчей подключаются именно к ним, у них из 6-ти выходов только один проходной по питанию, так что развязка гарантирована.

А усилок питается проходом по кабелю вместе с LNB. Правда, у SMW есть модели с отдельным разъемом под питание, но чет сомнительно, что их продают в РФ.

Ваще имхо SMW - галимые понты. Насчет усилителей врать не буду, а LNB-шки их разочаровали сильно. Выглядят круто, весят немеряно, денег стоят вообще мама не горюй, а бермер выдают хуже бытовухи. Это еще при том, что прикрутить их на российскую антенну - те еще танцы.

Ставили перед делителями усилители WISI для мультисвитчей DY50A/DY90 - 5(4+ТВ) и 9 (8+ТВ)- канальные, с внешним БП. У них ручная регулировка усиления по каждому каналу - иногда полезно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

малость ошибся , правильно 17-21dB



сплитер 1*4 = 8dB

сплитер dm16 = 12dB

сумма потерь 20 dB

усилок компенсирует потери при чем с "перекосом " в вверх , реально перекос есть !






а вообще если бы не курс доларя ,

то успел бы поставить



вещь !


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Глеб, а схему или лэйаут платы инжектора не дадите?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

все нормально , эвалюция не останавливается , по мере движения , по мере переключений , ставим компресию ...



все идет чередом



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

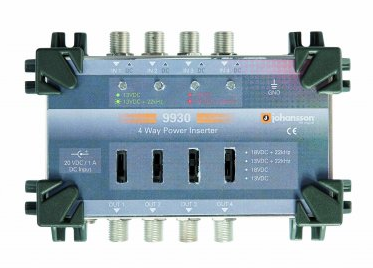

А хотя. Оказывается есть готовое устройство то.

Блин, я как-то искал, никак не мог найти, а сейчас - пожалуйста. По запросу "инжектор питания lnb"

http://www.johansson-tv.ru/products/multisvitchi-i-pereklyuchateli/multisvitchi-scr/143-9930.html




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, кто не дружит с паяльником, можно готовый инжектор купить. В одноканальном варианте от TERRA у нас в ЕКБ продается, 1300 р. в розницу:

http://www.alm-t.ru/TERRA-PI010.htm

Как бы дорого, но всяко дешевле, чем мультисвитч. Если еще БП поставить общий на несколько инжекторов. И компактнее децл.



В ‎27‎.‎09‎.‎2017 в 09:59, vurd сказал:

Глеб, а схему или лэйаут платы инжектора не дадите?

Схему и даташит микрухи кину в личку, если интересно. Плату чет найти не могу. Пришлю, как найду или восстановлю.



Изменено пользователем Глеб Высоцкий
Добавил информацию

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

мы вот такие инжекторы применяем, дешево и сердито

http://www.spm-group.ru/pos.htm?id=885&id_sel=19

и к ним конверторы

http://inverto.com.ua/konvertery-lnb/po-seriyam/inverto-red-extend/idlr-qudl40-extnd-opp

и не требуется мультисвитчи и генераторы 22кГц



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
12 часов назад, Глеб Высоцкий сказал:

Схему и даташит микрухи кину в личку, если интересно. Плату чет найти не могу. Пришлю, как найду или восстановлю.



Да, интересно. Я, правда, использую оптические приемники и мультисвитчи, но всё равно хочется посмотреть на чем реализовать можно в случае чего.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
21 час назад, alexaaa сказал:

мы вот такие инжекторы применяем, дешево и сердито

http://www.spm-group.ru/pos.htm?id=885&id_sel=19

и к ним конверторы

http://inverto.com.ua/konvertery-lnb/po-seriyam/inverto-red-extend/idlr-qudl40-extnd-opp

и не требуется мультисвитчи и генераторы 22кГц

Ой чет Вы капитально напутали.



SPS-22 НЕ ВЫДАЕТ тона 22 кГц. Это тупой инжектор на два порта, на один 13В, на другой 18В без переключения. Очень узкого применения железка, конкретно предназначенная для совместной работы с переносчиком частоты SUP-575PLL и специальным твин-конвертером. Вместе получается так называемая Single Solution - две поляризации в один кабель. Раньше мы их использовали довольно много для "однокабельных" коллективных систем НТВ+/Триколор. Сейчас они уже не годятся для этого дела - транспондеров стало больше, не влезают две поляризации в диапазон ПЧ.



А конвертер, который у Вас на ссылке - Universal QUAD, УПРАВЛЯЕМЫЙ. Т.е. его выход переключится в верхний поддиапазон (на гетеродин 10600) только если на него подается 22 кГц. Соответственно, с этим инжектором он будет работать только до 11900 МГц. Видимо, Вы имели в виду НЕУПРАВЛЯЕМЫЙ Universal QUATTRO. По внешнему виду точно такой же, но 4 фиксированных выхода VLow, VHigh, HLow, HHigh. Да, по уму на головной станции надо использовать именно такие головки, но, увы, не все могут их найти и купить. Неуправляемому LNB вообще пофиг 13/18 и килогерцы. Тупо вот такой инжектор

http://www.alm-t.ru/TELEMAK-IDC-1147.htm

и БП на >13 вольт.





Изменено пользователем Глеб Высоцкий

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, vurd сказал:

Да, интересно. Я, правда, использую оптические приемники и мультисвитчи, но всё равно хочется посмотреть на чем реализовать можно в случае чего.

Мыло?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

во сколько раз  меньше "умного" оборудования в цепочке ,

во столько раз меньше глюков



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Глеб Высоцкий сказал:

Ой чет Вы капитально напутали.



SPS-22 НЕ ВЫДАЕТ тона 22 кГц. Это тупой инжектор на два порта, на один 13В, на другой 18В без переключения. Очень узкого применения железка, конкретно предназначенная для совместной работы с переносчиком частоты SUP-575PLL и специальным твин-конвертером. Вместе получается так называемая Single Solution - две поляризации в один кабель. Раньше мы их использовали довольно много для "однокабельных" коллективных систем НТВ+/Триколор. Сейчас они уже не годятся для этого дела - транспондеров стало больше, не влезают две поляризации в диапазон ПЧ.



А конвертер, который у Вас на ссылке - Universal QUAD, УПРАВЛЯЕМЫЙ. Т.е. его выход переключится в верхний поддиапазон (на гетеродин 10600) только если на него подается 22 кГц. Соответственно, с этим инжектором он будет работать только до 11900 МГц. Видимо, Вы имели в виду НЕУПРАВЛЯЕМЫЙ Universal QUATTRO. По внешнему виду точно такой же, но 4 фиксированных выхода VLow, VHigh, HLow, HHigh. Да, по уму на головной станции надо использовать именно такие головки, но, увы, не все могут их найти и купить. Неуправляемому LNB вообще пофиг 13/18 и килогерцы. Тупо вот такой инжектор

http://www.alm-t.ru/TELEMAK-IDC-1147.htm

и БП на >13 вольт.





это вы что то на путали SPS-22 НЕ ВЫДАЕТ тона 22 кГц я знаю что не выдает так и на писал что не надо 22 кГц

а конвертор инверто фиксированный там выходы VL VH HL HH разбиты по диапазонам никакого управления не надо

есть модель IDLR-QUDL40-EXTND-OPP и IDLR-QUTL40-EXTND-OPP один управляемый другой нет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В ‎29‎.‎09‎.‎2017 в 12:41, alexaaa сказал:

есть модель IDLR-QUDL40-EXTND-OPP и IDLR-QUTL40-EXTND-OPP один управляемый другой нет

Ну да, так ссылка-то ваша ведет именно на даташит управляемого конвертера - QUDL.

К слову, на этом украинском сайте и в даташите НЕуправляемого конвертера (QUTL) также указано "Control Signals...22 kHz" :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тоже сами паяли в свое время...

http://old.telesputnik.ru/archive/16/article/54.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
