MST на одном коммутаторе - Cisco

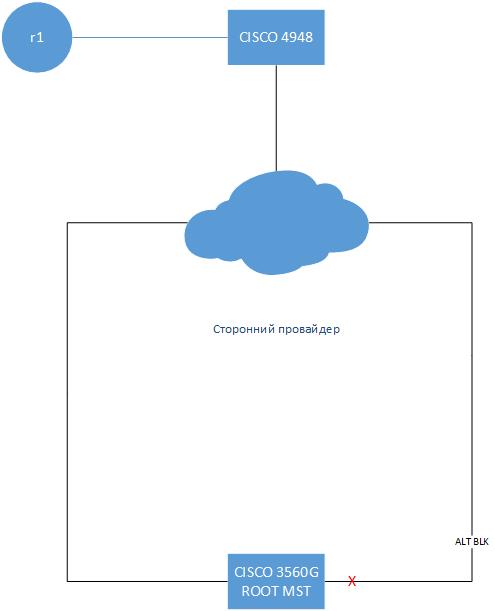

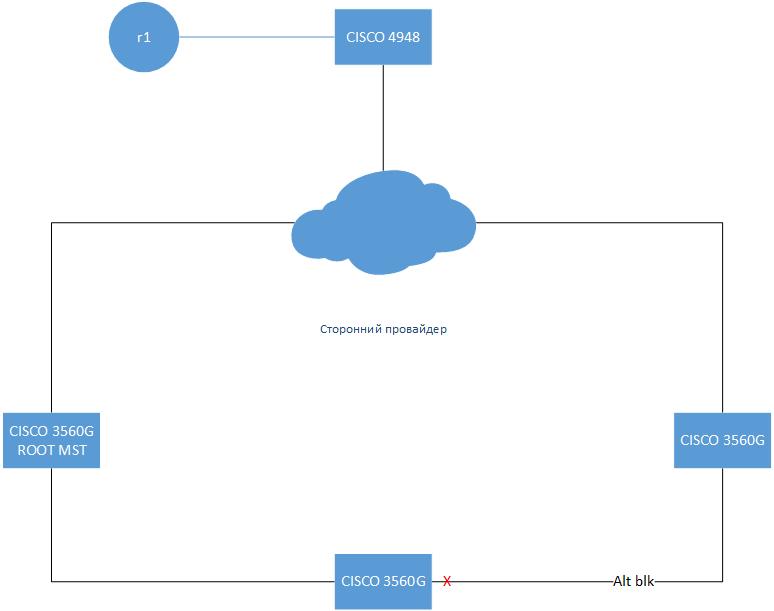

Всем привет, имеется удаленный коммутатор cisco 3560 к нему подключен офис, ядро сети в другом месте, до этого ядра сторонний провайдер предоставляет 2 канала qinq с прохождением bpdu. Можно ли как то на основе mst сделать резервирование? логически это выглядит как будто коммутатор замыкает кольцо на себя (post-127249-024653700 1502600680_thumb.jpg). В другом расположении где у нас три офиса все понятное дело работает (post-127249-017995400 1502600650_thumb.jpg)

Edited by fractal

Share this post


Link to post
Share on other sites

А где у киски mst бывает ? Ни разу не закладывался, у неких магистралов оно кладёт их коммутаторы по дороге. Кольцо - только родное, кискино. stp не катит на вланах, остается pvst и pvst+. Остальных примеров сопряжения колец киско с другими вендорами так и не видел. Ну и да - при попытке всунуть pvst через аренду - поимел помирание коммутатора арендатора.

Share this post


Link to post
Share on other sites

А где у киски mst бывает ? Ни разу не закладывался, у неких магистралов оно кладёт их коммутаторы по дороге. Кольцо - только родное, кискино. stp не катит на вланах, остается pvst и pvst+. Остальных примеров сопряжения колец киско с другими вендорами так и не видел. Ну и да - при попытке всунуть pvst через аренду - поимел помирание коммутатора арендатора.



Cisco с mst работает норм и с другими вендорами, провайдер даёт qinq туннель и bpdu туннель

Share this post


Link to post
Share on other sites

Cisco с mst работает норм и с другими вендорами, провайдер даёт qinq туннель и bpdu туннель

Ссылку дайте, где и марка железяки и версия ios, ну и кто партнёр по mst, тоже с версиями железяк, особо длинк интересует. Если это возможно, а не сакральная тайна вендора.

Share this post


Link to post
Share on other sites

cisco 3560 ios 12.2(58)SE + dlink 3200-10

Спасмбо, очень полезно. Ибо бился головой по сопряжении колец. Конфиг mst для киски не подкините, хотя бы идею, что оно бывает, уже идея.

Share this post


Link to post
Share on other sites

Все просто, mst это же многовендорный, немного позже скину, а так связка 2 длинка и cisco пашут, root-ом является cisco 3560

Share this post


Link to post
Share on other sites

Все просто, mst это же многовендорный, немного позже скину, а так связка 2 длинка и cisco пашут, root-ом является cisco 3560

В личку, если можно. У меня просто ромашка на весь город, на pvst+, кое где киски приходилось менять на совместимые.

Share this post


Link to post
Share on other sites

Спасмбо, очень полезно. Ибо бился головой по сопряжении колец. Конфиг mst для киски не подкините, хотя бы идею, что оно бывает, уже идея.

Например 720-3B:

spanning-tree mode mst

no spanning-tree bridge assurance

no spanning-tree optimize bpdu transmission

spanning-tree extend system-id

!

spanning-tree mst configuration

name MST-Cnf01

revision 101

instance 1 vlan 51, 3000-3119

instance 2 vlan 52, 3120-3239

instance 3 vlan 53, 3240-3359

instance 4 vlan 54, 3360-3479

instance 5 vlan 55, 3480-3599

instance 6 vlan 56, 3600-3719

instance 7 vlan 57, 3720-3839

instance 8 vlan 58, 3840-3959

instance 9 vlan 59, 2880-2999

instance 10 vlan 60, 2760-2879

instance 11 vlan 61, 2640-2759

!

spanning-tree mst hello-time 4

spanning-tree mst forward-time 25

spanning-tree mst max-age 40

spanning-tree mst max-hops 40

spanning-tree mst 0-11 priority 0



В кольцах разнотипное оборудование(D-Link, SNR, Cisco SF, SPS224G4, ECS3510-28T) в режиме rstp.

В одном из колец на коммутаторах stp выключено но настроен пропуск BPDU на магистральных портах.

Edited by NikAlexAn

Share this post


Link to post
Share on other sites
