ССД МКО-С7 кросс-муфта

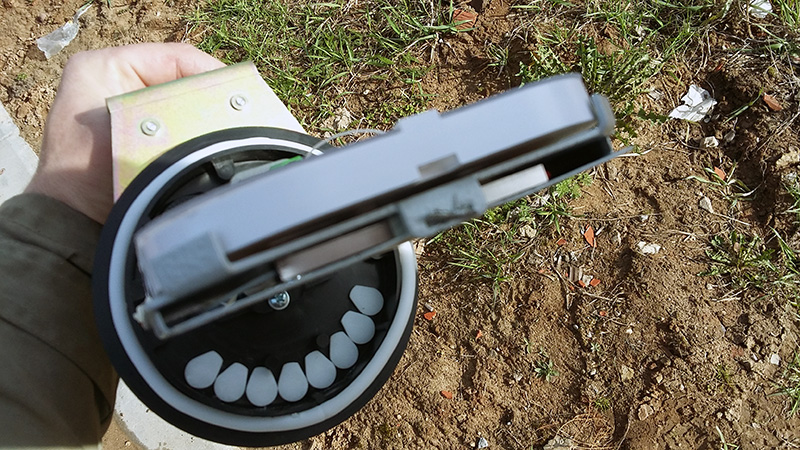

На днях ковырялся. Поставил пару штучек.



2017-04-29 08.56.17.jpg 2017-04-29 08.56.21.jpg 2017-04-29 08.56.27.jpg

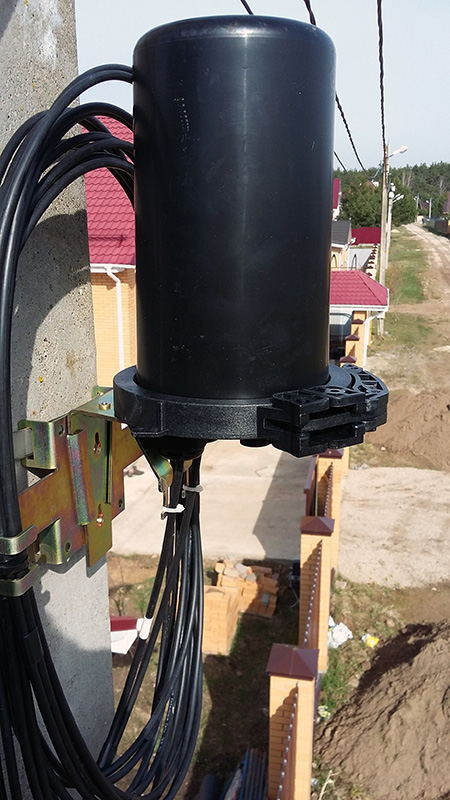

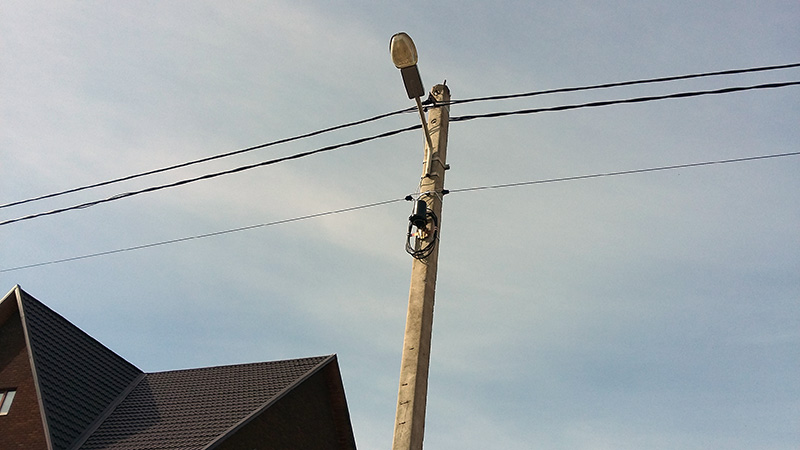

С родной арматурой довольно гармонично вписывается в ландшафт :)



2017-04-29 09.13.00.jpg

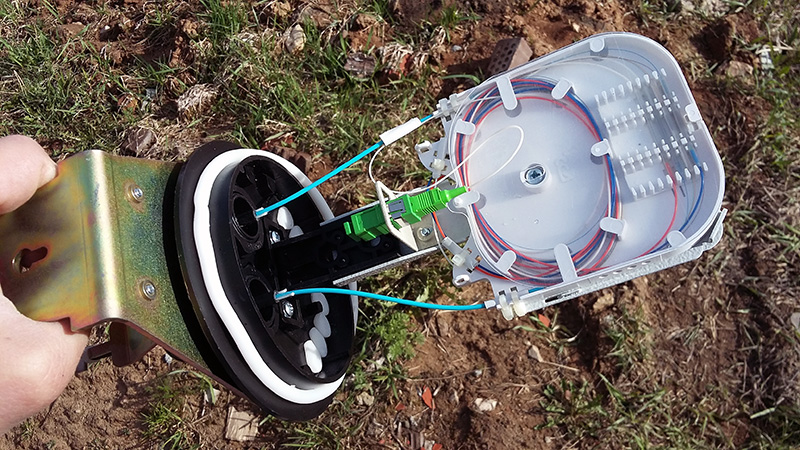

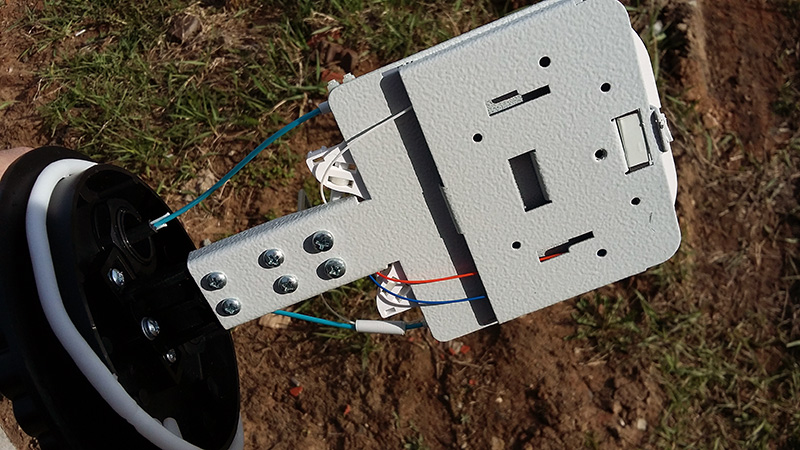

Но ДОРОГО... Нужна альтернатива крепежа для этих муфт.



2017-04-30 15.59.00.jpg 2017-04-30 15.59.06.jpg 2017-04-30 16.02.33.jpg 2017-04-30 16.03.39.jpg

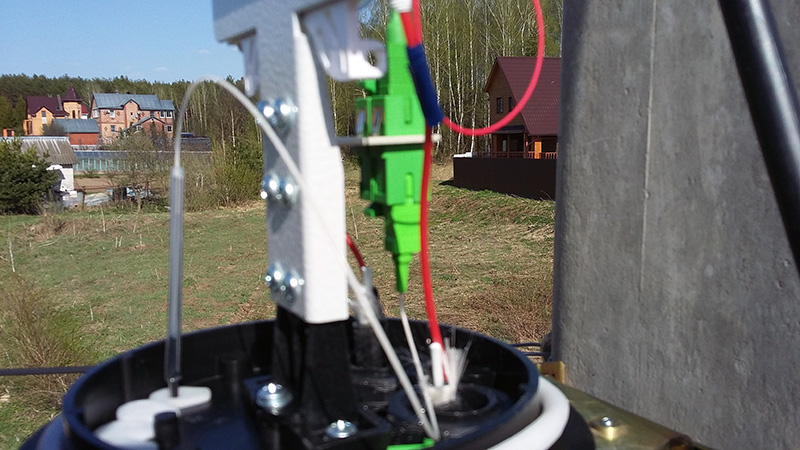

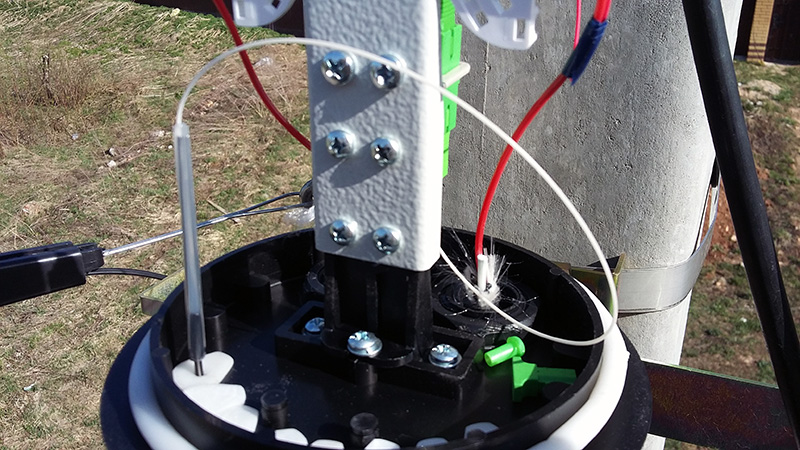

Если делать все не спеша, то дроп довольно плотно там сидит и не нужно колхозить доп крепление...



2017-04-30 16.02.36.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот тут http://forum.nag.ru/forum/index.php?showtopic=100116&view=findpost&p=1375375 наш комрад показывает хорошие альтернативные крепежи под эти муфты. Наверно даже продают желающим.

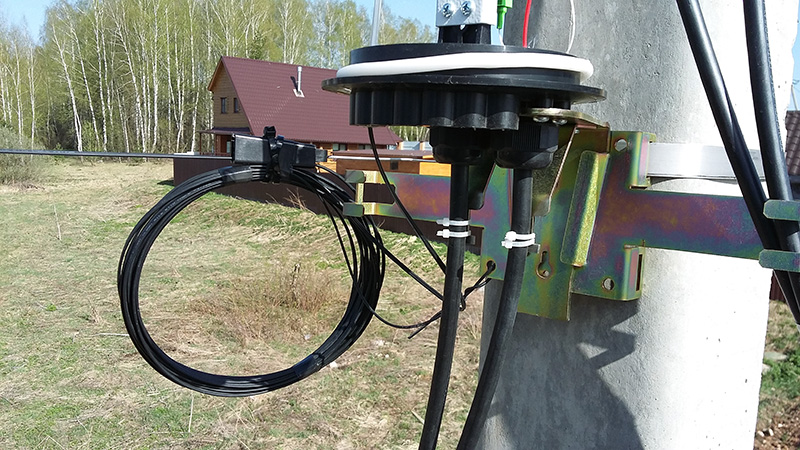

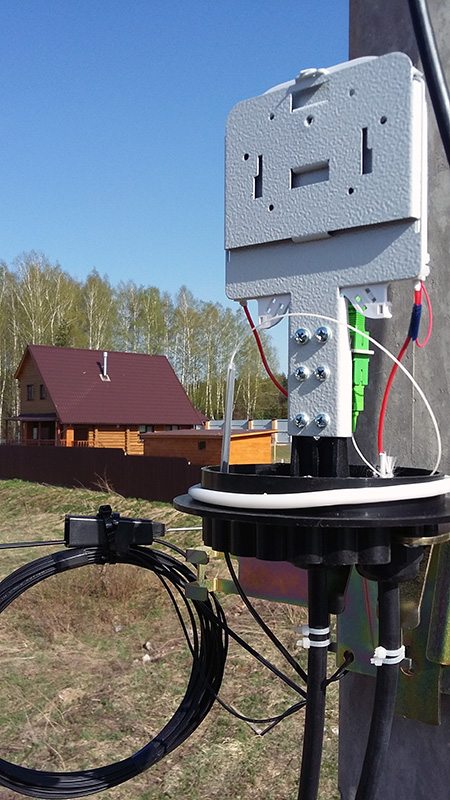

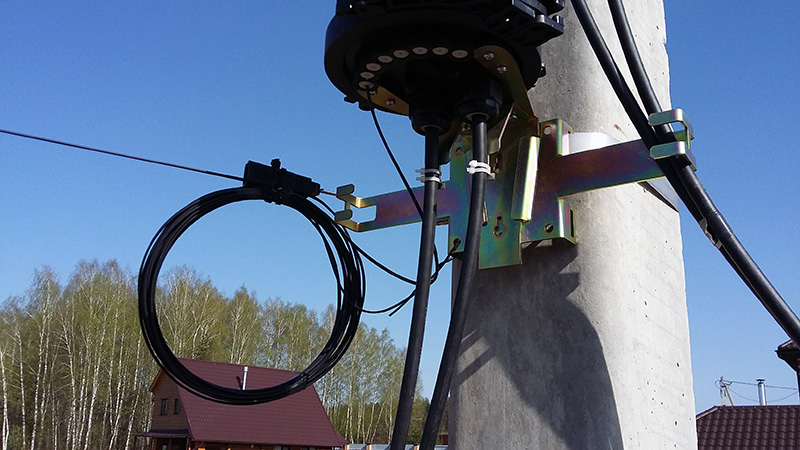

Вот так получаются эти муфты с микро-адсс кабелем



2017-04-29 09.16.56.jpg



Довольно скромно и аккуратно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вот видео монтажа муфты с делителем 1х2.





На видео назвал муфту Ц7

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

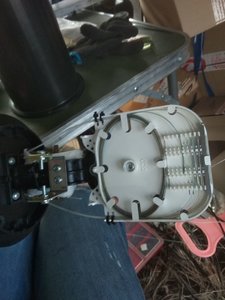

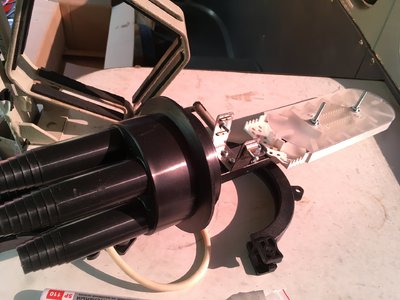

Как то дорабатывали пустую муфту МКО-С7\48 под делилку и адаптеры.



1) у стандартной кассеты выкинули ложемент под КДЗС вместо воткнули ложемент Л2-СП от ССД. (попутно выяснили что они не любят их отдельно продавать:)

post-106993-096312100 1495474392_thumb.jpg

2) приколхозили планку под адаптеры на 10SC портов, ну чтобы 2 шт 1х4 разместилось

post-106993-024412100 1495474456_thumb.jpg

3) Вот что получилось

post-106993-014862400 1495474487_thumb.jpg

Опытный глаз заметит, что кассету перекинули на обратную сторону, чтобы следующим этажем прикрепить еще одну кассету под волокна распредсети. Решение оказалось бесперспективным, т.к. с установкой второй кассеты вылетели за радиальный габарит колпака муфты.



Но главная цель была достигнута - помогли подрядчику выкрутиться из сложно ситуации т.к. грозила неприемка объекта. по не знанию заказали МКО-С7\48 как абонентские в коттеджные поселки по схеме 16х4, а замена на сплитерные С7 вылетала в копеечку.

Изменено пользователем pgoloyad

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

приколхозили планку под адаптеры





Так крепят адаптеры только вандалы!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

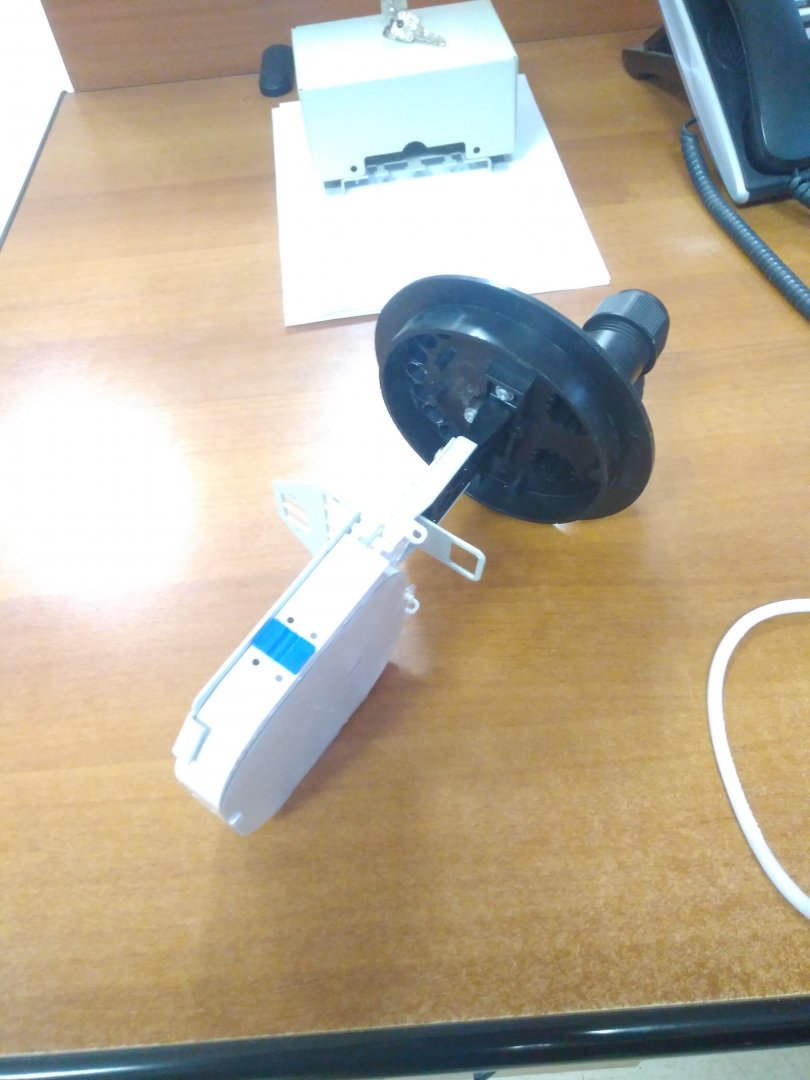

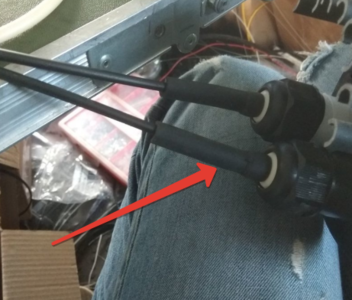

Новый корпус делителя. Теперь крепление не на защелки, А на винт, что как мне кажется не очень удобно.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

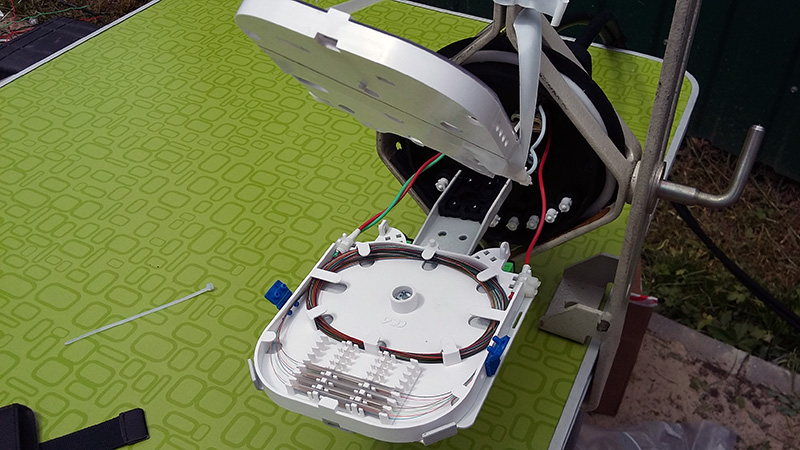

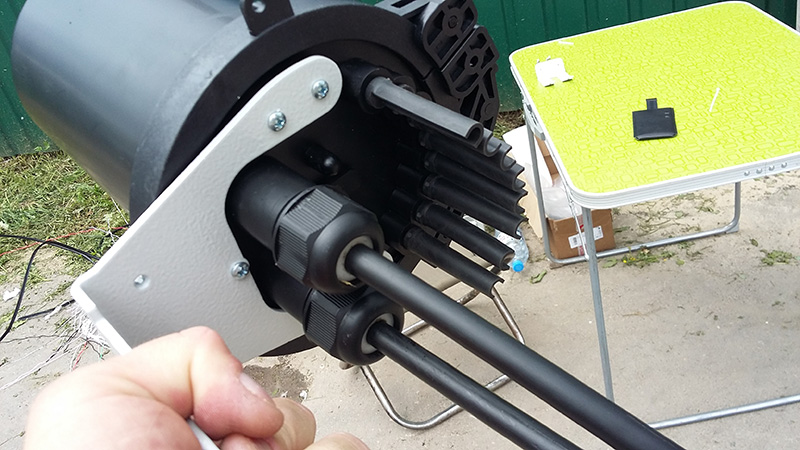

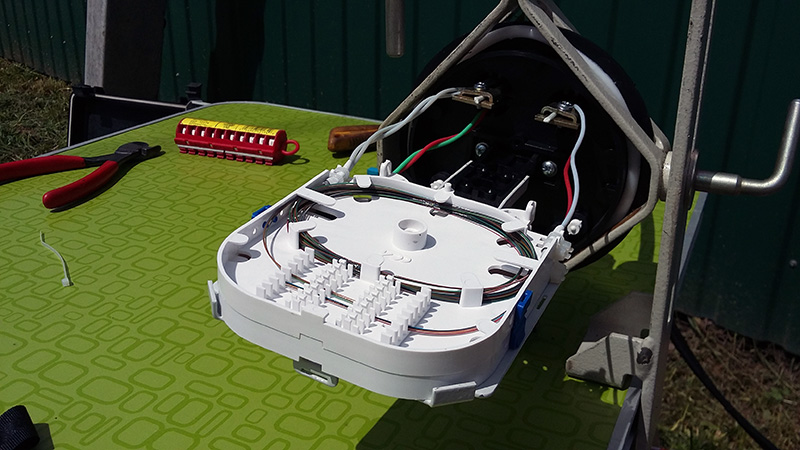

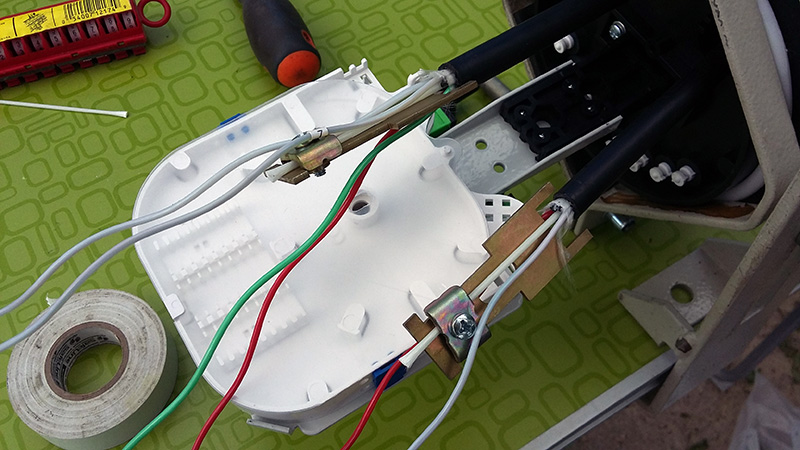

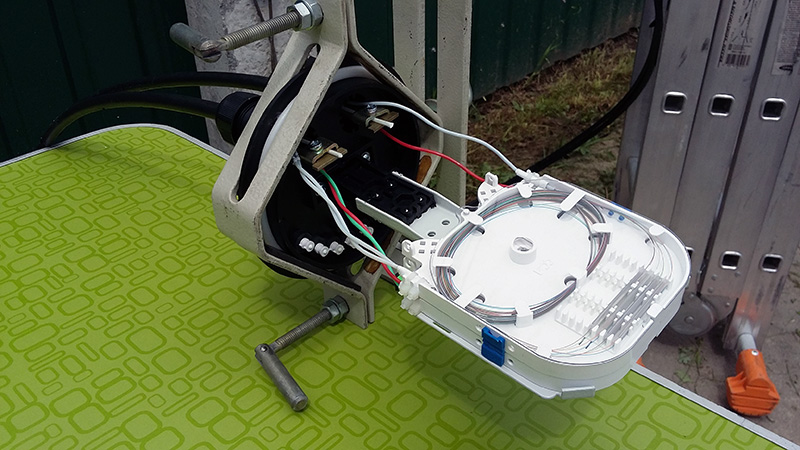

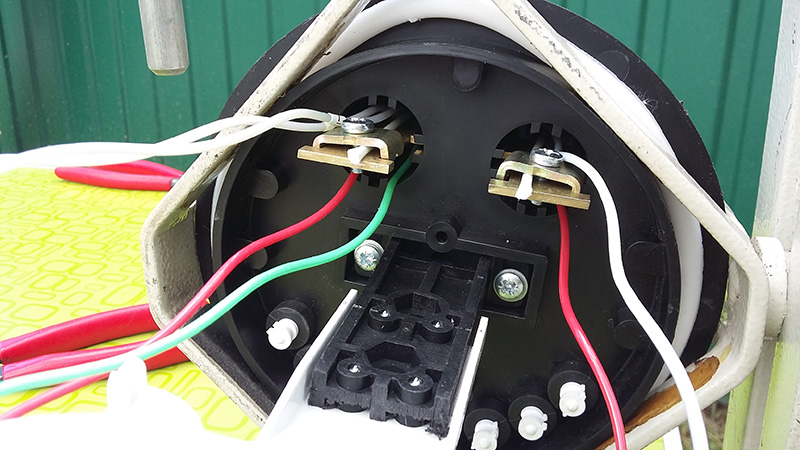

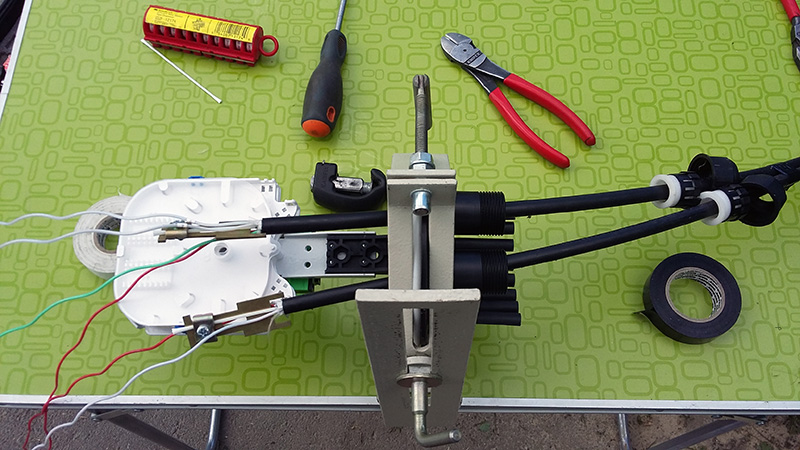

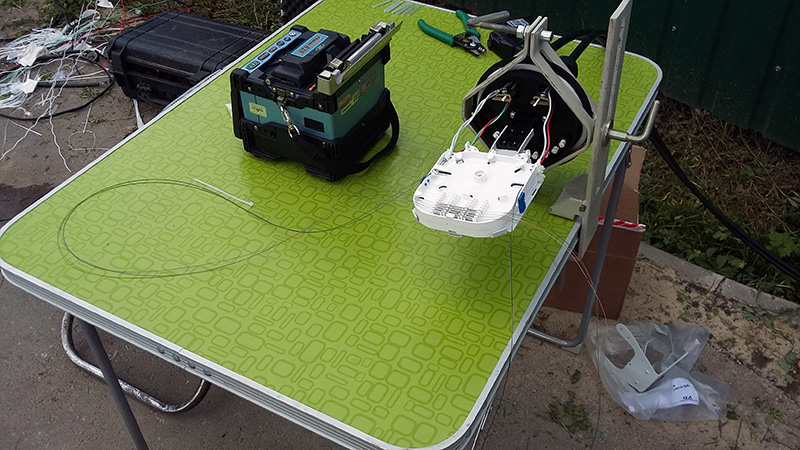

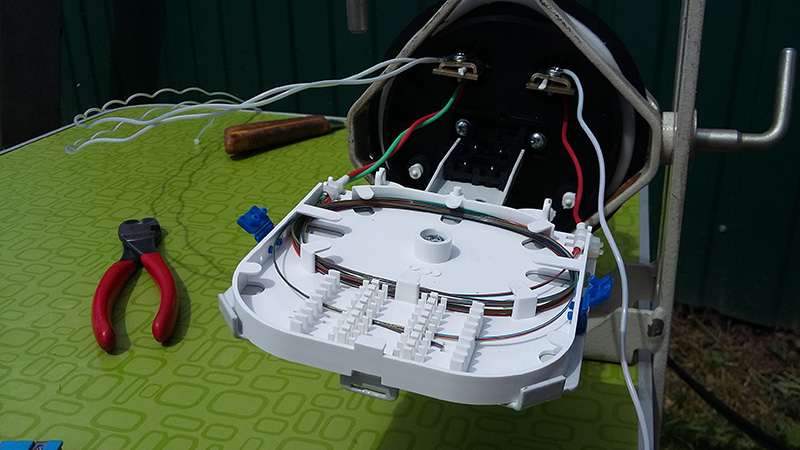

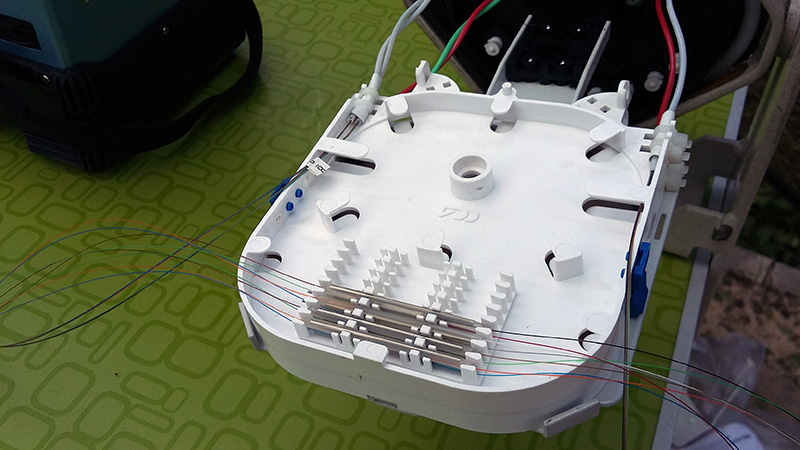

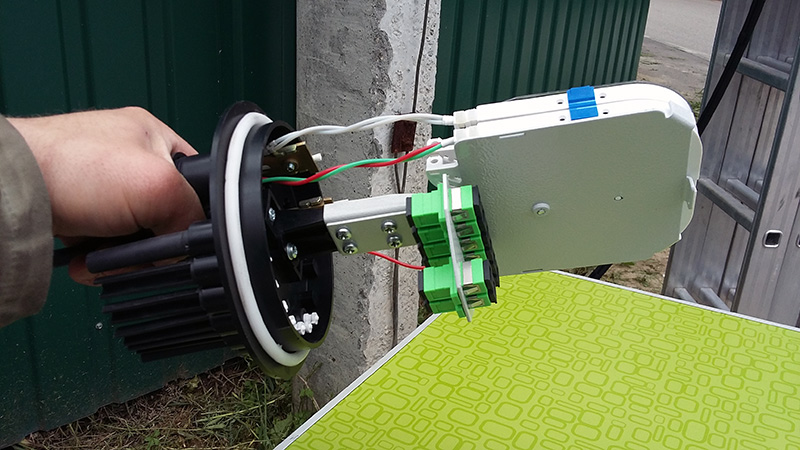

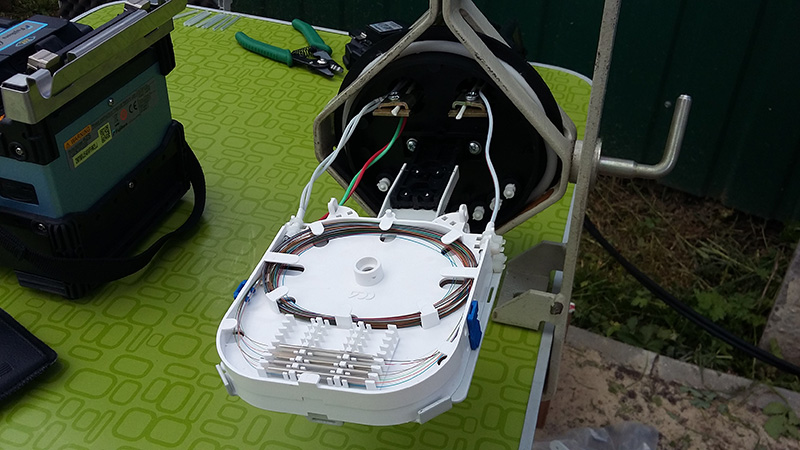

Смонтировал. Пока без делителя. Две кассеты заскакивают легко, корпус чуть об стяжки трется при закрытии. Но я их под корень не обрезаю.



2017-06-11 11.58.43.jpg 2017-06-11 11.58.47.jpg 2017-06-11 12.01.15.jpg 2017-06-11 12.10.53.jpg 2017-06-11 12.20.00.jpg



2017-06-11 12.46.40.jpg 2017-06-11 12.46.44.jpg 2017-06-11 12.48.27.jpg 2017-06-11 13.14.11.jpg 2017-06-11 13.15.08.jpg

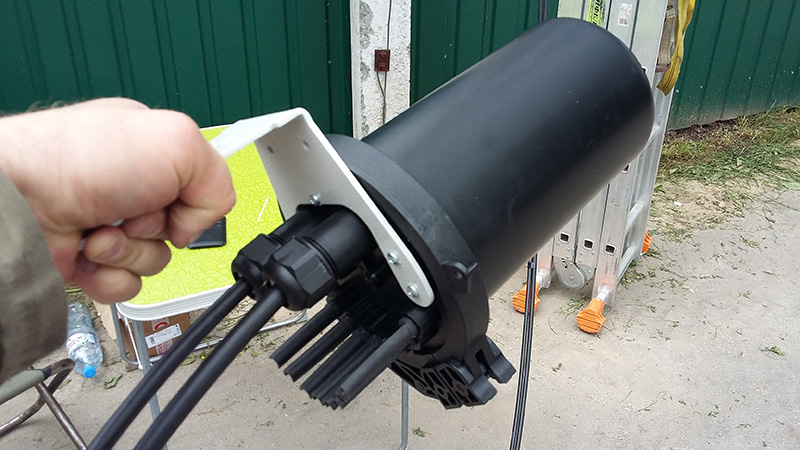

А вот так с кронштейном смотрится.



2017-06-11 13.18.06.jpg 2017-06-11 13.21.05.jpg 2017-06-11 13.21.12.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

классно придумано в кассете с намоткой запаса волокон ниже мест посадки гильз кздс

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

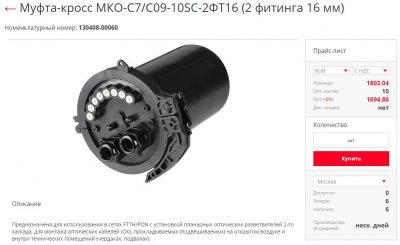

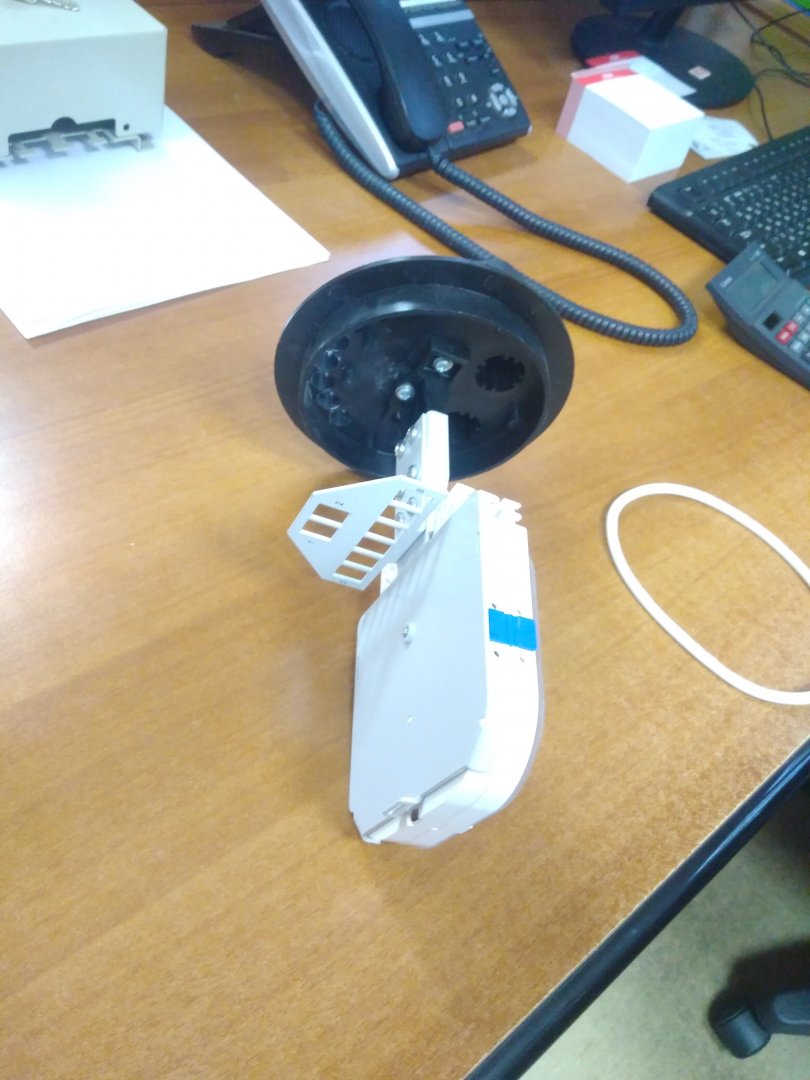

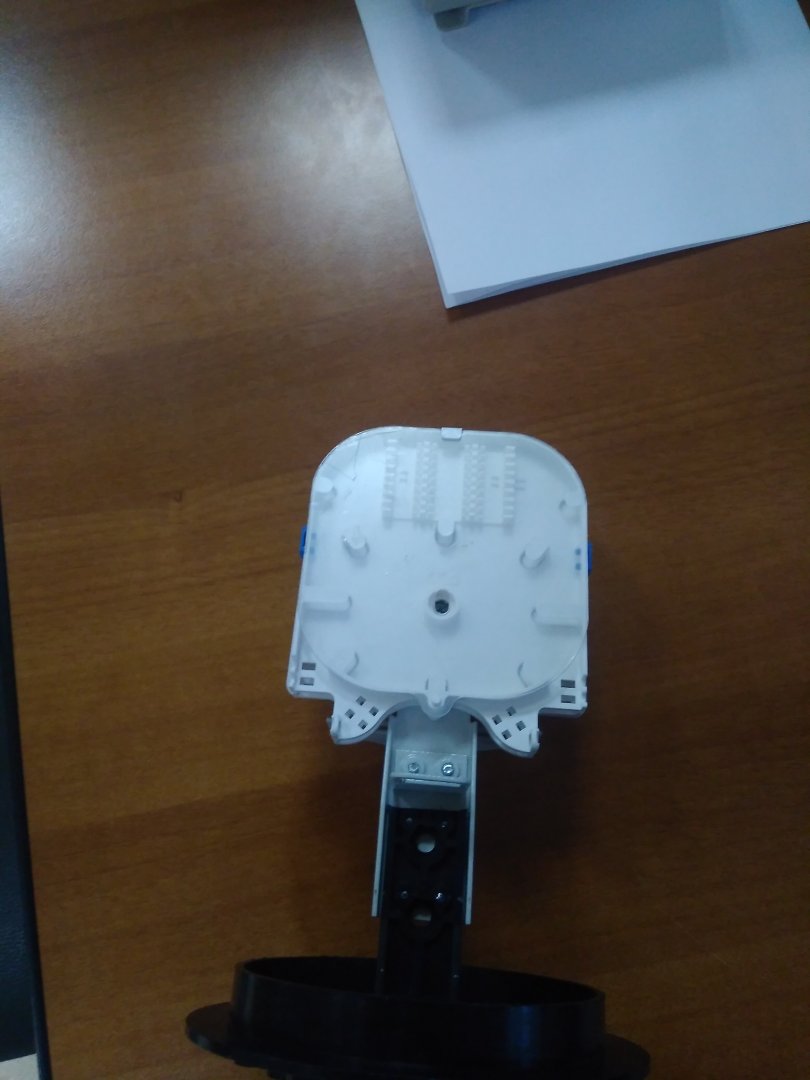

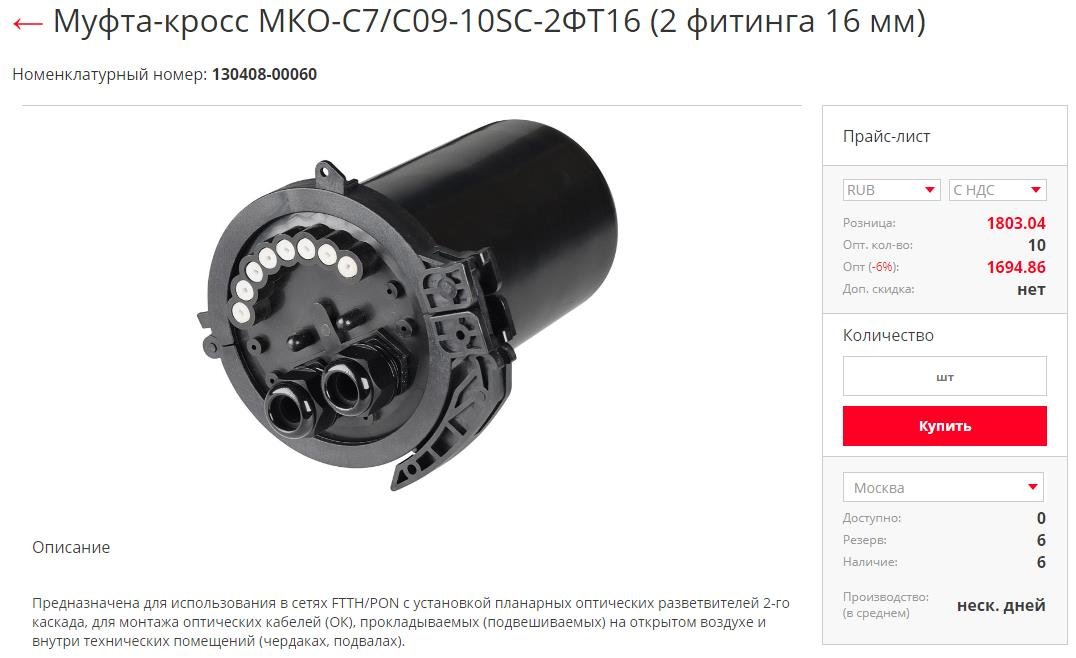

Выпустили новое исполнение МКО-С7 с местом для PLC, 10SC и 16 сварок 130408-00060.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот это бомба. Но я думаю коммерсанты ценой все испортят :)



Пф..........






+ кронштейн + крепеж для него... Выходит феррари.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В этой муфте что неудобно, на мой взгляд, невозможность сделать транзитную петлю...

Они бы лучше МКО-П1 доработали, может в размере её увеличили, чтобы можно было 2 кассеты туда сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не нужна на этой муфте транзитная петля. Вы просто не вниклись. Тут все прекрасно, кроме цены. ССД всегда все портит ценой.

Ну и как мне кажется они все еще не доработали кронштейн. Смотрите выше ролик, я обратил на это внимание. Есть небольшие недоделки.

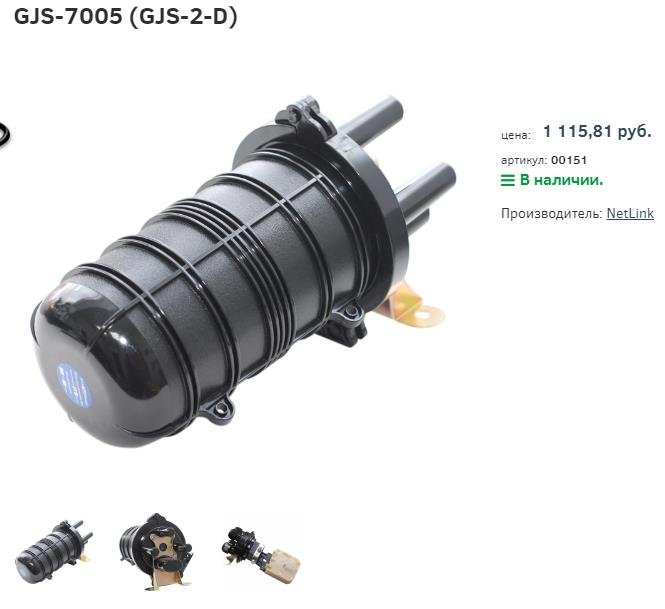

Самое интересное, что в ССД цена настолько завышена, что на магистралях, там где требуется смонтировать муфту без разрыва мы используем связку простой Л7 или транзитного китайца + коробку для установки делителя.

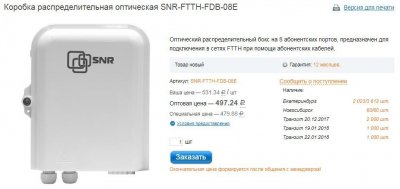

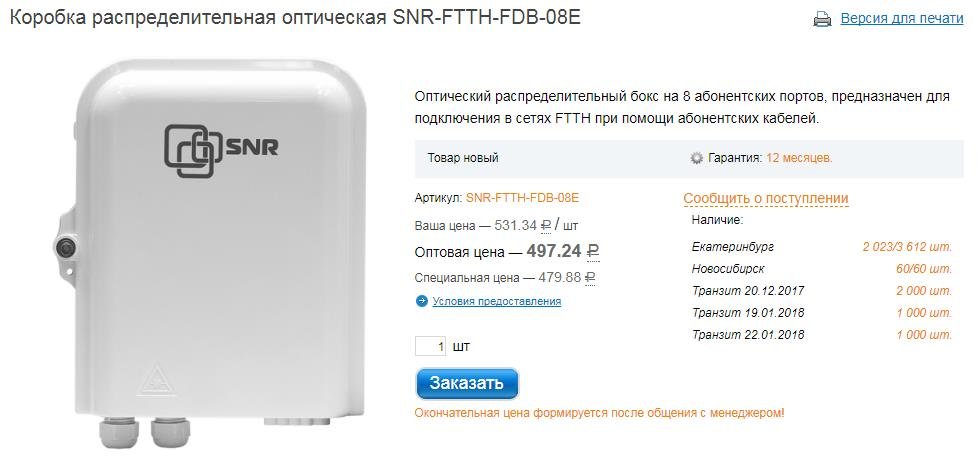

https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/18635.SNR-FTTH-FDB-08E





Подсчитайте сами:



1115 + 497 = 1612. И кронштейны в комплекте. Если муфта будет Л7, то дороже получится на 179 рублей дороже.



Если смотреть на ССД, то 1803 только муфта + 326 кронштейн = 2129, что на 517 рублей дороже, чем муфта + коробка.

Вникнитесь в это!  ДОРОЖЕ, чем муфта + 2 коробки. Вместо 20 муфт ССД можно купить за те же деньги 20 муфт и 40 коробок!!!

Еще раз, вместо 20 муфт ссд, можно за те же деньги купить ДВАДЦАТЬ китайцев плюс СОРОК мать его коробок. Это вообще мыслимо так задирать ценник?



А если чуток увеличить масштабы? Я так по 40-60 штук муфт иногда беру. Вы разницу представляете? В китайцах, так еще и ТУТ на транзит в комплекте идет.

Я не знаю что там коммерсы в ССД делают, но мышей они не ловят это факт:)





Плюсы двойного решения очевидны. Смонтировали на магистрали муфту, отвели от нее 12 метров тонкого микро-адсс кабеля на 2 волокна и дальше работаете с коробкой, подключаете абонентов не беспокоясь за магистраль, если направляете на место неопытных монтажников. А если еще в муфте сразу вварить делитель PLC 1х2 или FBT с нужным делением, то отводить можно вообще одно волокно, сигнал в линии останется, даже если эту коробку оторвать к чертям...





Дополню мысль:

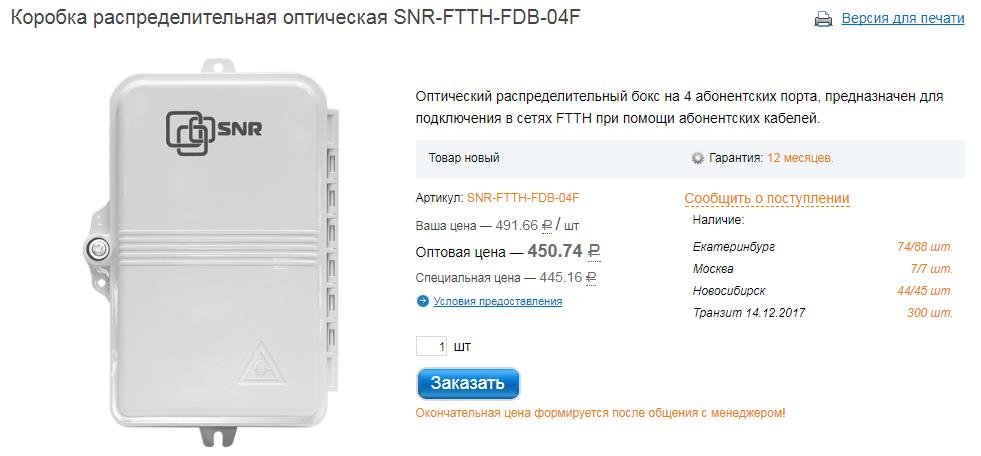

Если у вас не предполагается в данной точке подключения более 4-х абонентов, то в двойном варианте можно еще немного сэкономить и использовать вот такую муфту:




https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/11559.SNR-FTTH-FDB-04F

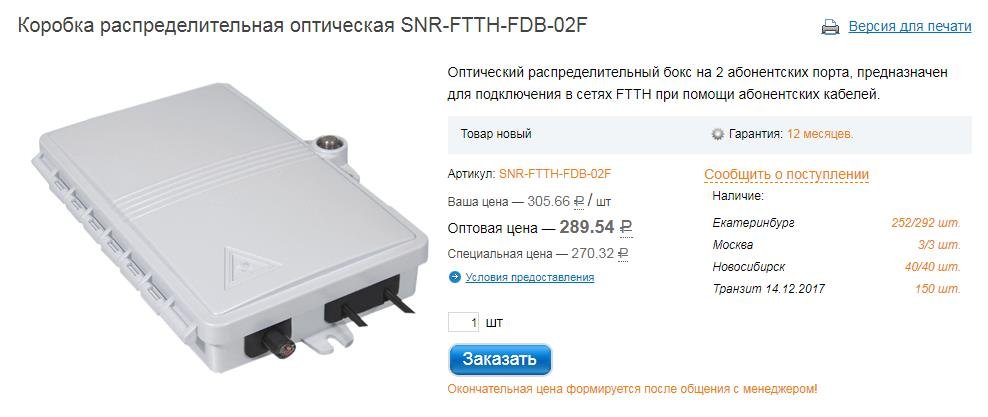

а если не больше двух абонентов, то вот такую:




https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/11560.SNR-FTTH-FDB-02F



И тогда разница с вариантом от ССД составит уже 725 рубликов. Здорово, да?

Так что вариант с отводом отдельной муфты весьма и весьма экономит ваши денюшки.





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Bachaa сказал:

Не нужна на этой муфте транзитная петля. Вы просто не вниклись. Тут все прекрасно, кроме цены. ССД всегда все портит ценой.

Ну и как мне кажется они все еще не доработали кронштейн. Смотрите выше ролик, я обратил на это внимание. Есть небольшие недоделки.



Самое интересное, что в ССД цена настолько завышена, что на магистралях, там где требуется смонтировать муфту без разрыва мы используем связку простой Л7 или транзитного китайца + коробку для установки делителя.







https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/18635.SNR-FTTH-FDB-08E





Подсчитайте сами:



1115 + 497 = 1612. И кронштейны в комплекте. Если муфта будет Л7, то дороже получится на 179 рублей дороже.



Если смотреть на ССД, то 1803 только муфта + 326 кронштейн = 2129, что на 517 рублей дороже, чем муфта + коробка.

Вникнитесь в это!  ДОРОЖЕ, чем муфта + 2 коробки. Вместо 20 муфт ССД можно купить за те же деньги 20 муфт и 40 коробок!!!

Еще раз, вместо 20 муфт ссд, можно за те же деньги купить ДВАДЦАТЬ китайцев плюс СОРОК мать его коробок. Это вообще мыслимо так задирать ценник?



А если чуток увеличить масштабы? Я так по 40-60 штук муфт иногда беру. Вы разницу представляете? В китайцах, так еще и ТУТ на транзит в комплекте идет.

Я не знаю что там коммерсы в ССД делают, но мышей они не ловят это факт:)





Плюсы двойного решения очевидны. Смонтировали на магистрали муфту, отвели от нее 12 метров тонкого микро-адсс кабеля на 2 волокна и дальше работаете с коробкой, подключаете абонентов не беспокоясь за магистраль, если направляете на место неопытных монтажников. А если еще в муфте сразу вварить делитель PLC 1х2 или FBT с нужным делением, то отводить можно вообще одно волокно, сигнал в линии останется, даже если эту коробку оторвать к чертям...





Дополню мысль:



Если у вас не предполагается в данной точке подключения более 4-х абонентов, то в двойном варианте можно еще немного сэкономить и использовать вот такую муфту:




https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/11559.SNR-FTTH-FDB-04F



а если не больше двух абонентов, то вот такую:




https://shop.nag.ru/catalog/02270.Opticheskie-komponenty/19150.FTTH/11560.SNR-FTTH-FDB-02F



И тогда разница с вариантом от ССД составит уже 725 рубликов. Здорово, да?

Так что вариант с отводом отдельной муфты весьма и весьма экономит ваши денюшки.





По цене с китайцами ССД никогда не сравнится....НО, в защиту ССД у них много технологичных решений. Я вот недавно, вчера, попробовал использовать МКО-П3 нестандартно... Там 3 входа для магистрального кабеля(2 в комплекте и 1 заглушка для ввода) и 16 под абонентский дроп с резинкой как у МКО-С7, черная расклинивающаяся. Так вот. Если убрать эту резинку, то можно в этот ввод ввести магистральный кабель, а герметизацию выполнить мастичной лентой....попозже фото сделаю, покажу как это смотрится. Там внутри можно всё разваривать и выводить как магистральные кабели так и сразу же абонентские дропы и всё в одной муфте, а не в двух или трех. Про цену опять же не спорю, но надеюсь, что вскоре они это поправят.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот только не надо путать нормальные промышленные решения с колхозом.



С7 это нормальное решение. Минус только цена. А П1 это недоразуменее в чистом виде.



Скоро поймете.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, Bachaa сказал:

Вот только не надо путать нормальные промышленные решения с колхозом.



С7 это нормальное решение. Минус только цена. А П1 это недоразуменее в чистом виде.



Скоро поймете.



Можете поведать, почему?

Глядишь может тоже потом на С7 перейду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 17.11.2017 в 16:27, Bachaa сказал:

Вот только не надо путать нормальные промышленные решения с колхозом.



С7 это нормальное решение. Минус только цена. А П1 это недоразуменее в чистом виде.



Скоро поймете.



Таки я понял дзен с П1, не доработана она) Всё приходит с опытом)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, sauroneg сказал:

Таки я понял дзен с П1, не доработана она) Всё приходит с опытом)

Аминь :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

@Bachaa Сейчас посмотрел в сторону С7....опечалился.... цена слов не выговорит...обидно за ССДшников...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Bachaa сказал:

Ваша правда. Цена жуткая.



1 час назад, sauroneg сказал:

@Bachaa Сейчас посмотрел в сторону С7....опечалился.... цена слов не выговорит...обидно за ССДшников...

да лано, 1180 рублей за муфту МКО-С7 2Ф16 + планка под 10 адаптеров 60 руб. Норм цена для такой муфты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 минут назад, pgoloyad сказал:



да лано, 1180 рублей за муфту МКО-С7 2Ф16 + планка под 10 адаптеров 60 руб. Норм цена для такой муфты.

А вы для неё случаем не сделали кронштейн как универсальный? Точнее надо доработать кронштейн, чтобы он был универсален для всех муфт) МКО-С7,МКО-П1, КИТАЙ)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, sauroneg сказал:

А вы для неё случаем не сделали кронштейн как универсальный? Точнее надо доработать кронштейн, чтобы он был универсален для всех муфт) МКО-С7,МКО-П1, КИТАЙ)

Да, в кронштейне прорезь посередине, в нее планировали ставить адаптер под С7, но пока забуксовали, т.к. долго и тяжело переезжало производство  и не было возможности отрисовывать изменения.
