МОГ-Т4-2ФТ16 ССД новая компактная муфта ССД

UPD. 02.12.2019



ССД изменили обозначение в серии муфт МОГ.

Вместо МОГ-Т-4-2ФТ16 теперь МОГ-Т4-2ФТ16 ССД



Номенклатурный номер: 130101-00089

https://www.ssd.ru/mufta-mog-t-4-2ft16/

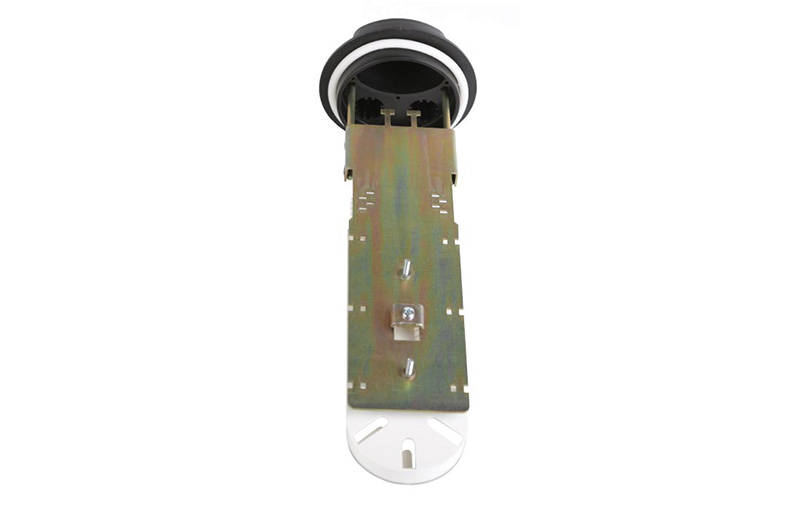

ССД продолжает развивать свою лучшую, на мой взгляд, компактную муфту - МОГ-Т-3.

Новая ревизия называется МОГ-Т-4-2ФТ16 (используются фитинги до 16 мм)

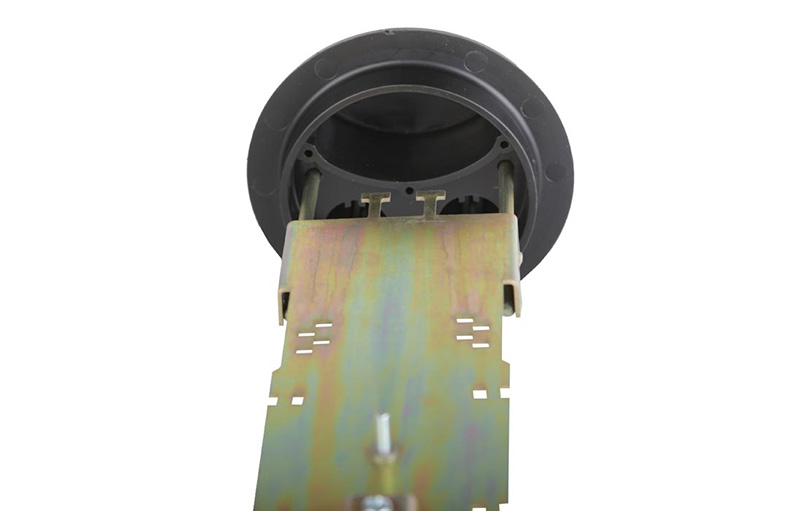

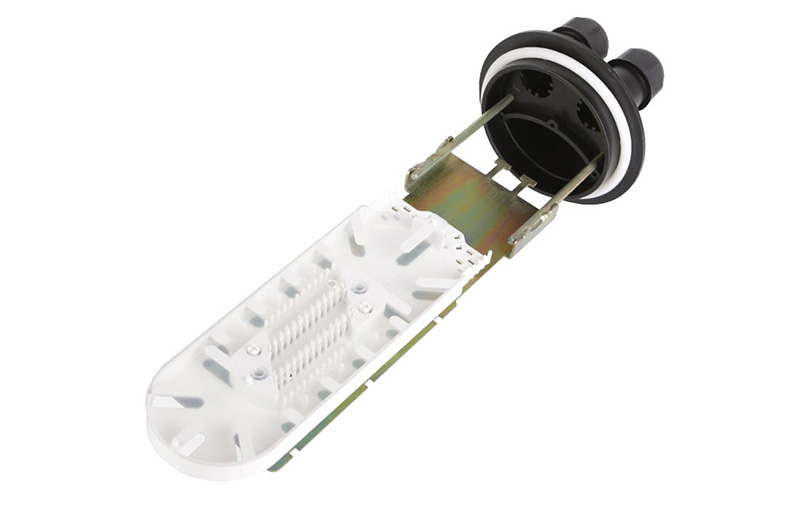

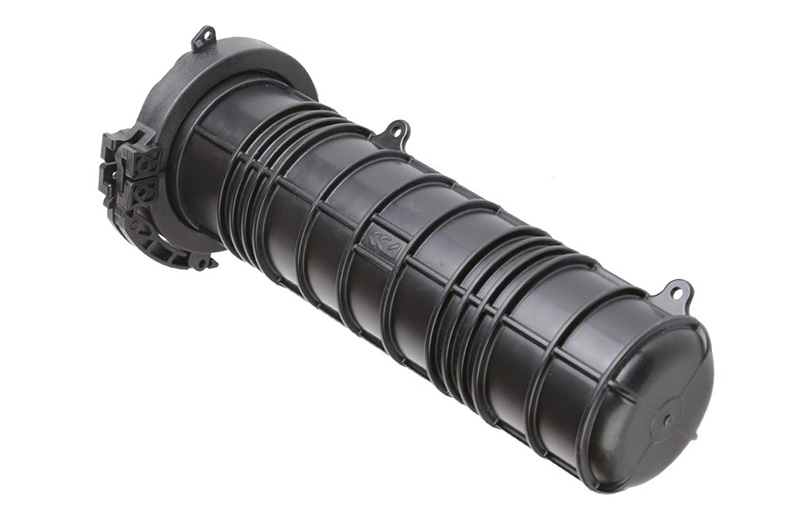

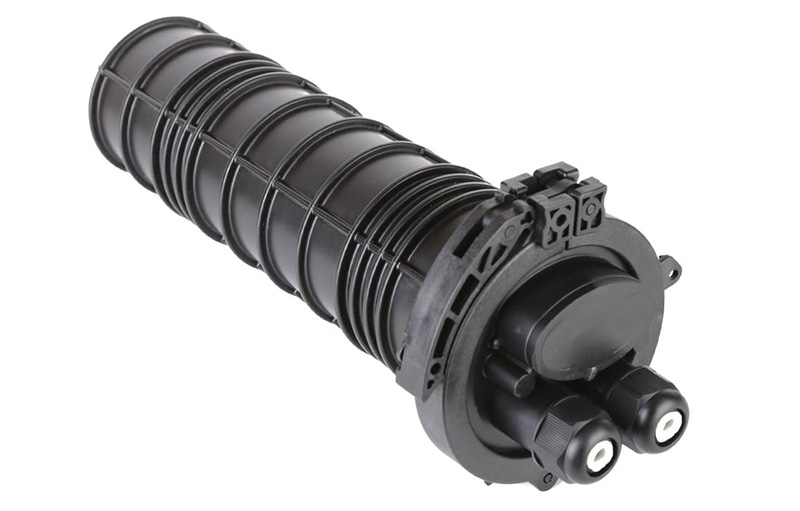

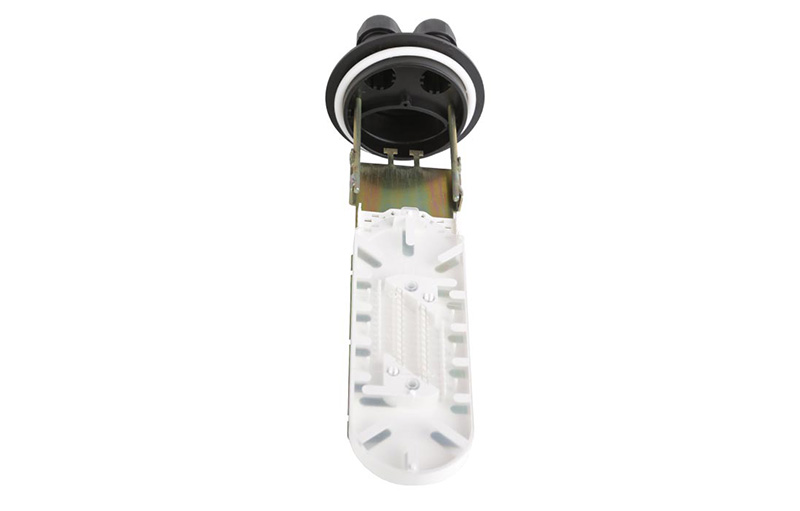

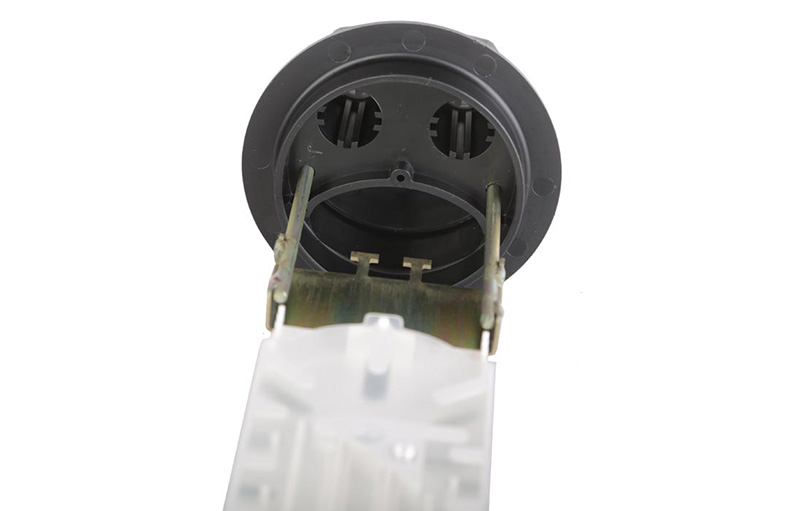

01.jpg 02.jpg 03.jpg 04.jpg



05.jpg 06.jpg 07.jpg 08.jpg

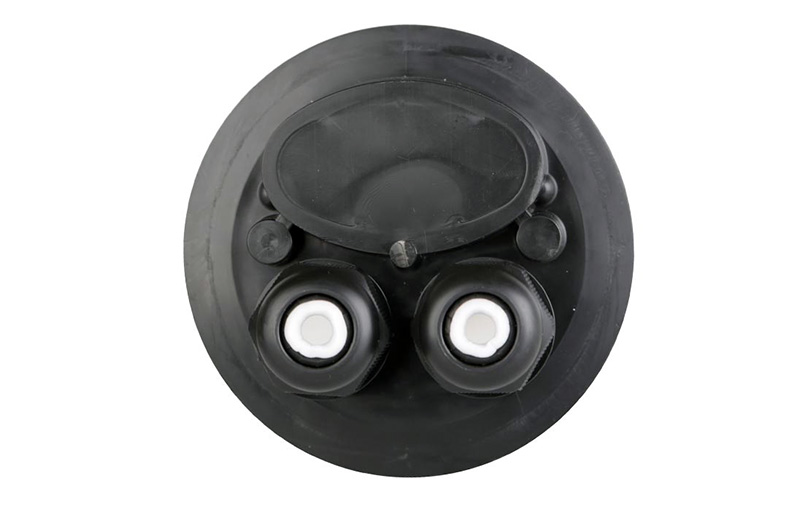

На этой муфте впервые (?) используется овальный транзитный ввод с механической герметизацией. wtf !? Так написано в описании к муфте. Пока не представляю как это выглядит в живую.



Сижу вот смотрю на нее и думаю а где же такую штуку можно применить... и пока не придумал.

























Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На этой муфте впервые (?) используется овальный транзитный ввод с механической герметизацией. wtf !? Так написано в описании к муфте. Пока не представляю как это выглядит в живую.

А инструкция? А Производитель?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приехала на тест.



2017-04-03 15.20.55.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Коллегам такая муфта попала в руки - были приятно удивлены.

Надо таки допилить обзорчик...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

https://www.ssd.ru/mufta-mog-t-4-2ft16

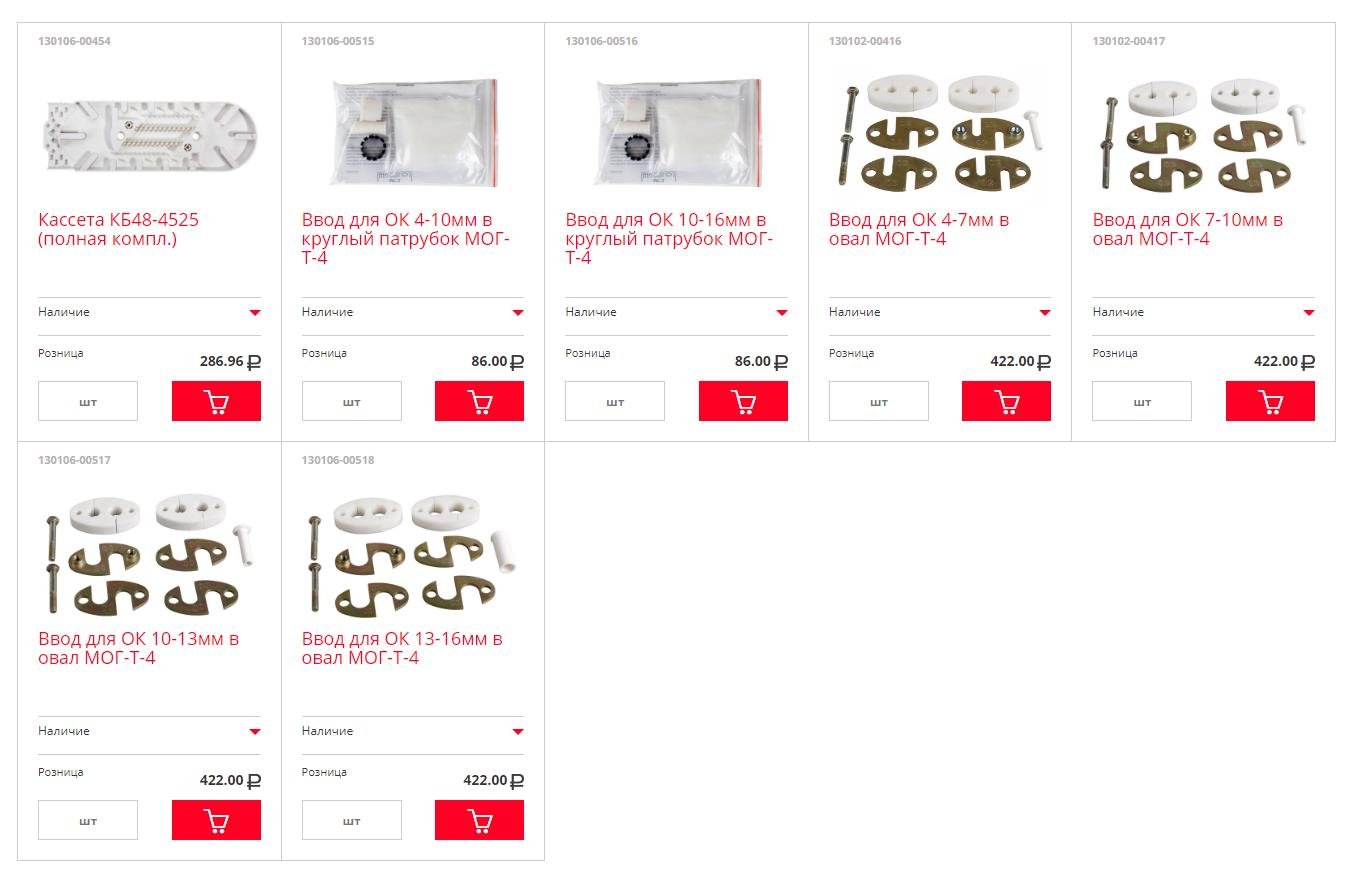

А вот на сайте и комплекты вводов засветились. Цены, конечно аховые...  Это еще и без НДС, вероятно.








Так получилось, что нужна была резко муфта с мех вводом и пришлось утащить тестовый образец. Попозже куплю и отсниму продолжение.



Что всплыло с ходу при монтаже.

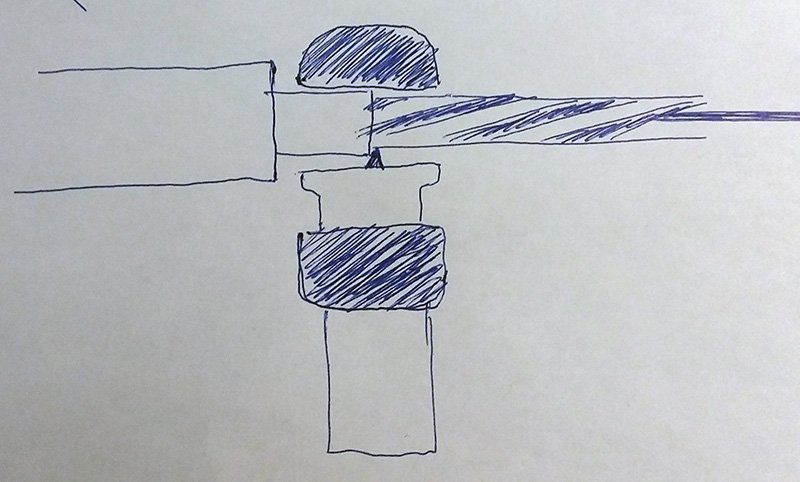

1. Муфта слабо приспособлена под оснастку от ССД - струбцине не достаточно места для прочного захвата.

На оголовнике место отсутствует впринципе, остается крепить за кабельные вводы. Не удобно.






2. Металлические вставки для ЦСЭ при использовании "нормального" кабеля с двумя оболочками и с количеством модулей в кабеле более двух штук очень сильно давят на модули - можно сломать.

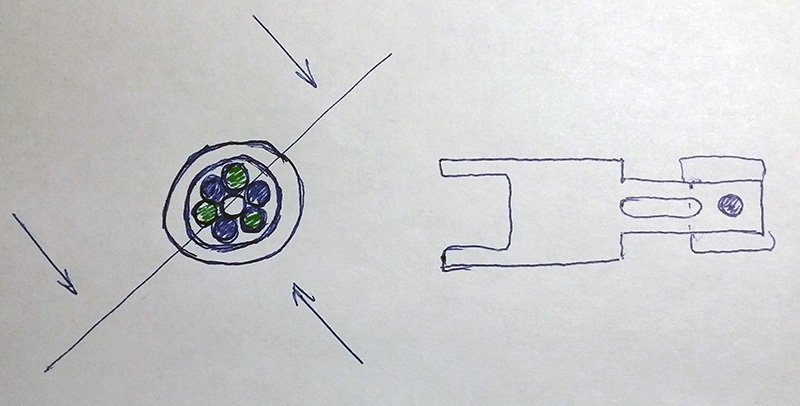

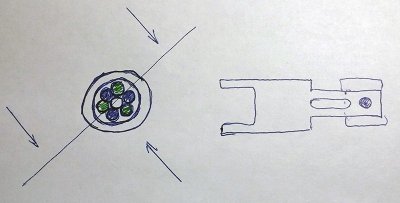

С дешевыми кабелями наверно будет попроще. А с нормальными вот в чем суть. Чтобы сечение кабеля было больше похоже на круг, а не квадрат, в кабеле используют не менее 6-ти элементов (модулей или корделей) вокруг силового прутка. Обычно кордели чередуют с модулями, как у меня на картинке (темным цветом), а не располагают сперва модули, а потом кордели. Так вот. Эта вставка для крепления ЦСЭ не очень хорошо заходит между модулями. К тому же она имеет очень короткие ножки и кабель своей наружной оболочкой остается практически возле края герметизирующей втулки. Это вобщем ничего страшного, если бы было место побольше для модулей, а вот его там как раз нет, особенно, если кабели с двумя оболочками и если эти кабели разделывают при помощи кабификса, а не ножом. Когда кабель разделывают кабификсом нет возможности внутреннею оболочку вскрыть по краю наружной из-за особенности инструмента и расположения ножа.

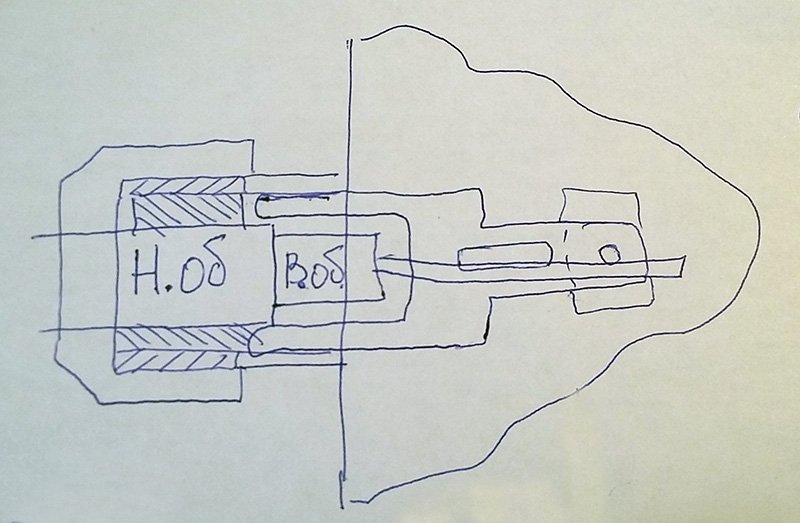

И когда такой кабель потом вставляют в муфту получается вот такая задница

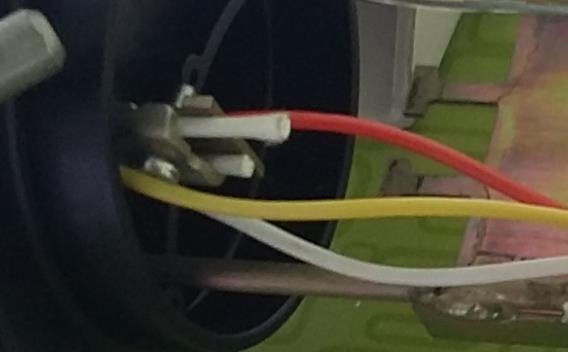

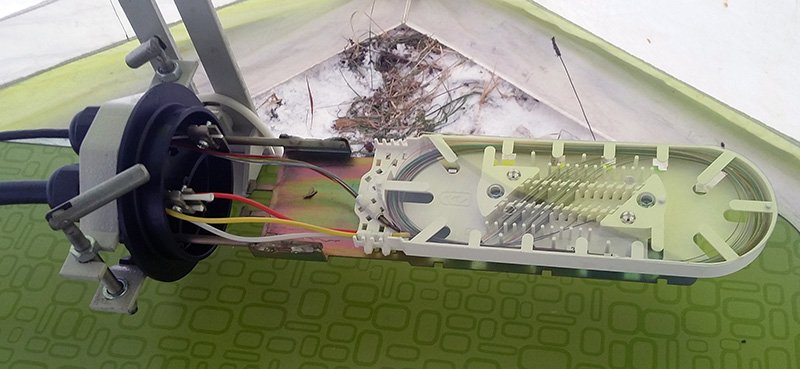

Наружняя оболочка ( Н.об) у нас под сальником. Внутренняя (В.об) упирается практически в грань металлической вставки под ЦСЭ (кстати пруток приходится лихо выгибать, что не очень удобно) и место под модули совсем не остается. Получается, что часть модулей надо выводить с одной стороны вставки, а другую с другой. И получается такая лажа, как у меня на фотографии. Как этого избежать? Ну наверно подрезать ножом внутреннюю оболочку, что чревато подрезом модуля и я так никогда не делаю или удлинить ноги на вставке ну хотя бы на два сантиметра. Это реально спасет ситуацию и модули можно будет выводить все кучей с одной или с другой стороны вставки.








ССД, прием, как поняли :) ?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 16.01.2018 в 00:17, Bachaa сказал:

ССД, прием, как поняли :) ?



По первому пункту сами тоже столкнулись с этим. По второму спасибо за подробности.

Пошли думать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 16.01.2018 в 00:17, Bachaa сказал:

А вот на сайте и комплекты вводов засветились. Цены, конечно аховые...  Это еще и без НДС, вероятно.

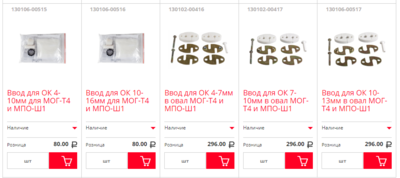

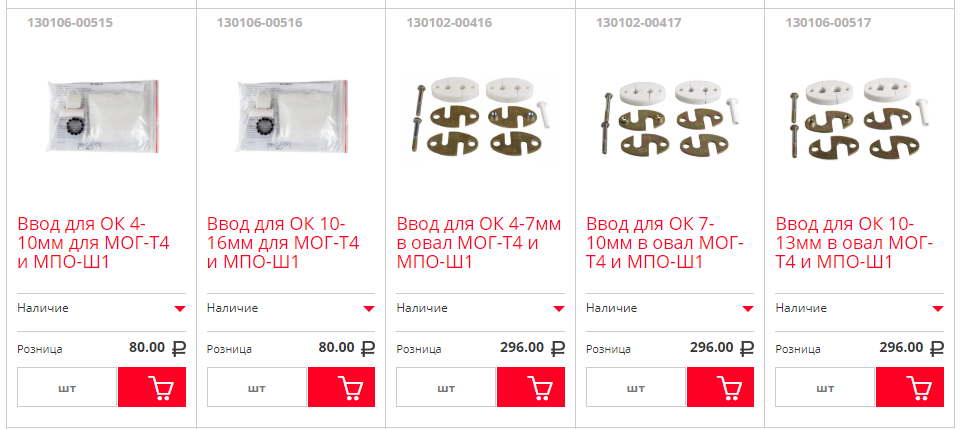

Заметил ранее, но только сейчас сравнил насколько снизили цены на механический транзит.






Не забываем хитрость про неуказание НДС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Внес изменения в шапке. ССД меняет названия в муфтах. Убирают лишние дефисы.



В 17.01.2018 в 14:45, VitaliyPVA сказал:

По первому пункту сами тоже столкнулись с этим. По второму спасибо за подробности.

Пошли думать.

Что-нибудь придумали ?  Там по идее в этой струбцине прорези в хомутах просятся. По аналогии с большими.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
