sherwood Posted September 28, 2016 · Report post Здравствуйте. Собираю роутер на основе ПК. Купил такую мат. плату - http://www.regard.ru/catalog/tovar226671.htm в инструкции к ней - manual pdf написано, что у ней есть разъем для питания - DC Power Jack (то есть блок питание как у ноутбука), так же на плате присутствует - 4-pin ATX 12V. В описании сказано: Connect the DC power to this port. This port supports 12V/19V/24V power adapter of up to 150w. Note: The DC power jack cannot be used with the 4-pin ATX 12V power connector simultaneously as a source of power input. Как бы, что имеются два разъема и использовать их вместе для подачи напряжения нельзя, а по отдельности получается можно? Далее в инструкции: Нам опять говорят, что вместе на вход использовать нельзя, только по отдельности и если джеком на вход, то 4 пиновым через переходничек можно запитать например диск, то есть на выход. Как бы получается, что эту плату можно запитать обычным блоком питания. Но я так думаю это не так, так как в обычном блоке питания нет напряжения на разъемах, пока с материнки на блок питание не прилетит сигнал включить их. Получается, если подсоединить к этой матери с обычного блока питания 4 пиновый 12 вольтовый ATX то работать не будет. Тогда вопрос, зачем в мануале писать, что нельзя использовать вместе на вход? Может есть какой способ в обычном блоке питания в 20 пиновом разъеме замкнуть какие нибуть контакты, что бы блок питание подал на 4 пиновый разъем 12 вольт? Спасибо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

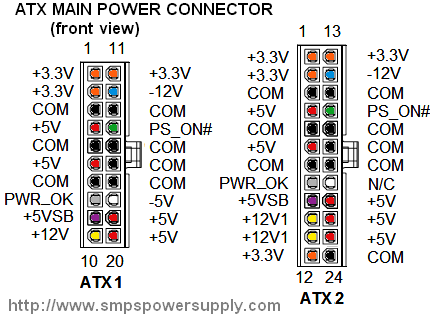

mafijs Posted September 28, 2016 (edited) · Report post Замкнуть PC_ON# (зелёный) и COM (чёрный) Edited September 28, 2016 by mafijs Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sherwood Posted September 28, 2016 · Report post Спасибо за быстрый ответ. Я так понимаю СОМ черный можно использовать любой (их там много)? И второй вопрос, это будет нормальный режим работы для блока питания или могут быть какие то последствия? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
deniska00 Posted September 28, 2016 · Report post Спасибо за быстрый ответ. Я так понимаю СОМ черный можно использовать любой (их там много)? И второй вопрос, это будет нормальный режим работы для блока питания или могут быть какие то последствия? Черный любой, но мы обычно замыкаем соседний, последствий быть не должно, но блоку питания желательно дать нагрузку (мы обычно винты запитываем)! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sherwood Posted September 28, 2016 · Report post По поводу нагрузки, будет питаться сама мать, процессор, в PCI-E 4-головая сетевая карточка, в роли диска карта CF через SATA адаптер. Сам блок на 250w. Достаточно? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
deniska00 Posted September 28, 2016 · Report post По поводу нагрузки, будет питаться сама мать, процессор, в PCI-E 4-головая сетевая карточка, в роли диска карта CF через SATA адаптер. Сам блок на 250w. Достаточно? В зависимости от того какая мать, проц и т.д, смотрите пусковую потребляемую мощность (она наиболее высокая) для каждого компонента, сложите и поймете хватит или нет=) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sherwood Posted September 28, 2016 · Report post хватит или нет=) Нет, я не про то, что хватит ли мощи блока питания (ее за глаза), я про это: но блоку питания желательно дать нагрузку (мы обычно винты запитываем)! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
deniska00 Posted September 28, 2016 (edited) · Report post Нет, я не про то, что хватит ли мощи блока питания (ее за глаза), я про это: Конечно, я в смысле что бы БП не был включен без нагрузки вообще! Пример я привел - для тестирования работоспособности БП и проверки выдаваемого напряжения. Мы замыкаем PC_ON# и COM, при этом подключаем нагрузку в виде HDD (например)! Порядок действий: 1. Подключаем HDD к БП 2. Ставим перемычку между PC_ON# и COM (обычная скрепка) 3. Подключаем провод питания в БП (220V) 4. Включаем БП (кнопка он офф если такая имеется) Edited September 28, 2016 by deniska00 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NiTr0 Posted September 28, 2016 · Report post но блоку питания желательно дать нагрузку (мы обычно винты запитываем)! пофиг вообще-то... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
deniska00 Posted September 28, 2016 · Report post пофиг вообще-то... Потому и написал желательно! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sherwood Posted September 28, 2016 · Report post Спасибо, завтра попробую. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
pppoetest Posted September 29, 2016 · Report post но блоку питания желательно дать нагрузку (мы обычно винты запитываем)! пофиг вообще-то... Странно, где-то читал, что импульсному БП необходима нагрузка. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
myth Posted September 29, 2016 · Report post Шунты встроенные имеются Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dIMbI4 Posted September 29, 2016 · Report post конкретно на твоей материнке внутренний разъем задуман как PWR_OUT - например чтобы запитать видеокарту. побочный эфферект через него можно запитать и саму плату, но при этом ессно внешний блок не подключать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
