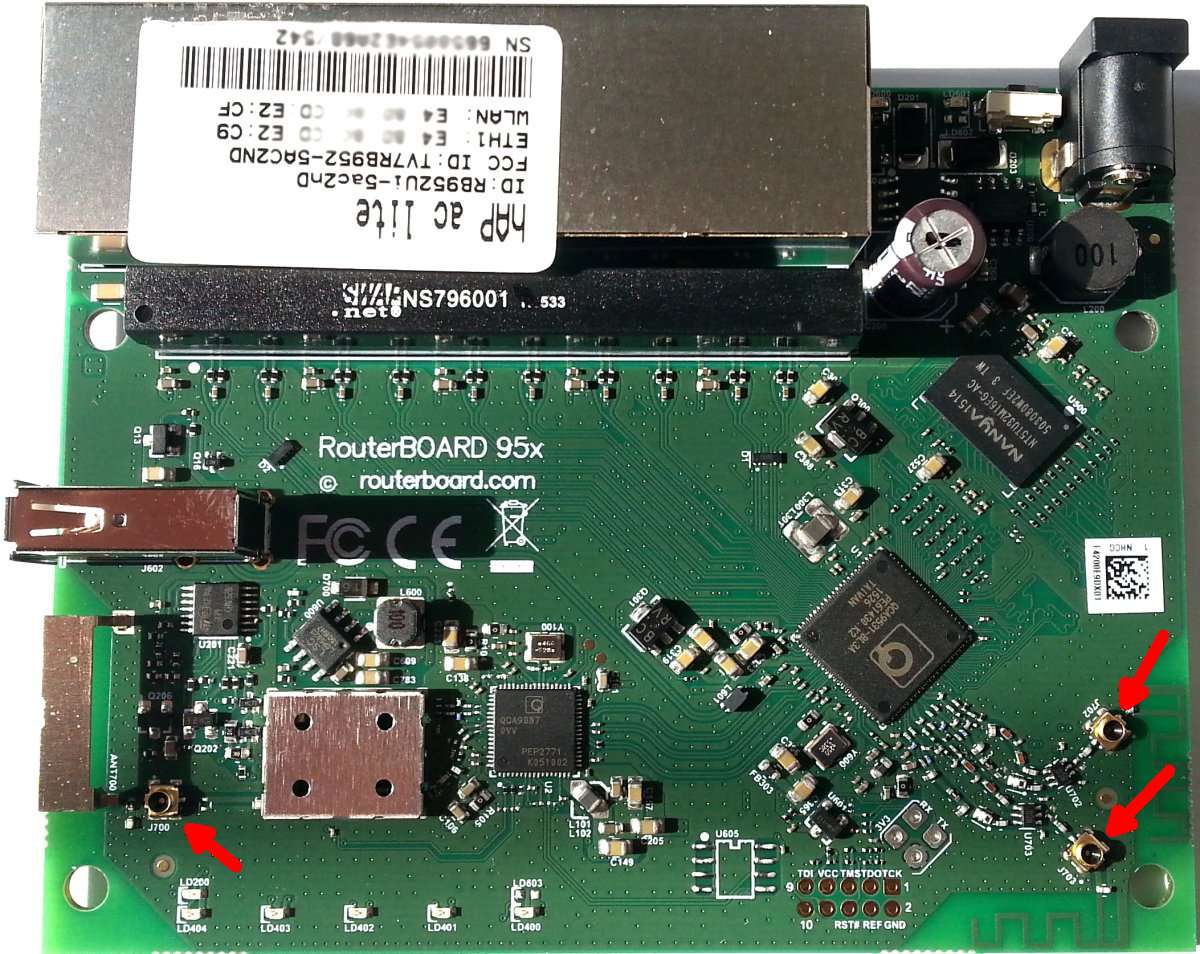

Ocean07 Posted July 14, 2016 (edited) Всех приветствую! Решил в деревне заменить старичка 751ого, который потихоньку дохнет, на hAP AC Lite, но мне нужны внешние антенны. Судя по приатаченной фото hAP'а, у него есть три выхода с разъемом MS156 на внешние антенны. Пробовал ли кто нибудь их использовать? Действительно ли это на внешние антенны? P.S. Пигтейлы думаю что-то из этого: http://www.ebay.com/sch/i.html?_from=R40&_trksid=m570.l1313&_nkw=ms156+pigtail&_sacat=0 Edited July 14, 2016 by Ocean07 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SOs Posted July 15, 2016 Делал подобное на 951G. Там такие же разъемы - это точки контроля. Там после разъемов еще элементы перед антеннами есть. ИМХО, если надо внешние антенны, отрезай штатные и припаивай пигтейл к плате. Только без антенн потом не включай. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ocean07 Posted July 15, 2016 Судя по фото, в hap ac lite антенны 2.4ghz находятся на крышке корпуса и подключаются двумя пигтейлами к двум правым разъёмам на плате. Т.е. если взять два пигтейла на sma, это будет почти штатное решение, а вот с 5ghz не так всё однозначно, антенна на плате и возможно действительно есть какие-то элементы после разъёмов. Нет под рукой hap'а, что бы посмотреть. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ocean07 Posted July 15, 2016 (edited) Хотя... сейчас внимательней посмотрел на плату лайта. Там на 2.4 Ghz антенны на плате вытравлены... а антенны на крышке корпуса это у hAP AC (без Lite). Ни у кого нет hAP AC Lite под рукой? Посмотреть есть ли какие либо элементы между разъемом и антенной... Edited July 15, 2016 by Ocean07 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SOs Posted July 15, 2016 (edited) А фото ты прикрепил зачем? На нем не видно? Edited July 15, 2016 by SOs Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ocean07 Posted July 15, 2016 А фото ты прикрепил зачем? На нем не видно? Мне не видно... может есть с другой стороны платы что-то... Тут вижу что-то белое, может ёмкость... а может и нет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SOs Posted July 15, 2016 Ёмкость там. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ocean07 Posted July 15, 2016 Ёмкость там. Тогда поидеи можно использовать эти раъёмы... нашел вот это: http://weblance.com.ua/blog/191-mikrotik-rasshiryaet-lineyku-domashnih-routerov-v-3-m-kvartale-kompaniya-vypustit-hap-hap-ac-lite-i-hap-ac.html Цитата: "Подключение внешней антенны к Mikrotik hAP lite, hAP, hAP ac lite и hAP ac Для всех 3-х устройств, как и в случае с hAP lite – антенны внутренние. Хотя, если разработчики оставят на платах сервисные разъемы MS156, не исключено, что народные умельцы смогут прикрутить внешние антенны с помощью пигтейла MS156 to RP-SMA, который, в последнее время, часто встречается на форумах по обсуждению модемов Yota. Пара слов о сервисном разъеме. Народные умельцы идентифицировали его как Hirose MS-156 Coaxial Switch. Это не просто разъём, это также переключатель: когда вы подключаете в него штекер – автоматически отключается внешняя антенна. Помимо больших штекеров, которые используются разработчиками, есть также миниатюрные – MS-156C-LP-068. " Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SOs Posted July 15, 2016 Да пожалуйста, используй пигтейлы. Потом расскажешь, что получилось. Я кучу железа тупо перепаял, работает как часы. Когда я этим заморачивался, нужный пигтейл стоил не кисло, учитывая количество. Я заказал вязанку качественных мама-папа sma пигтейлов по дешевке из китая и припаял. PROFIT Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

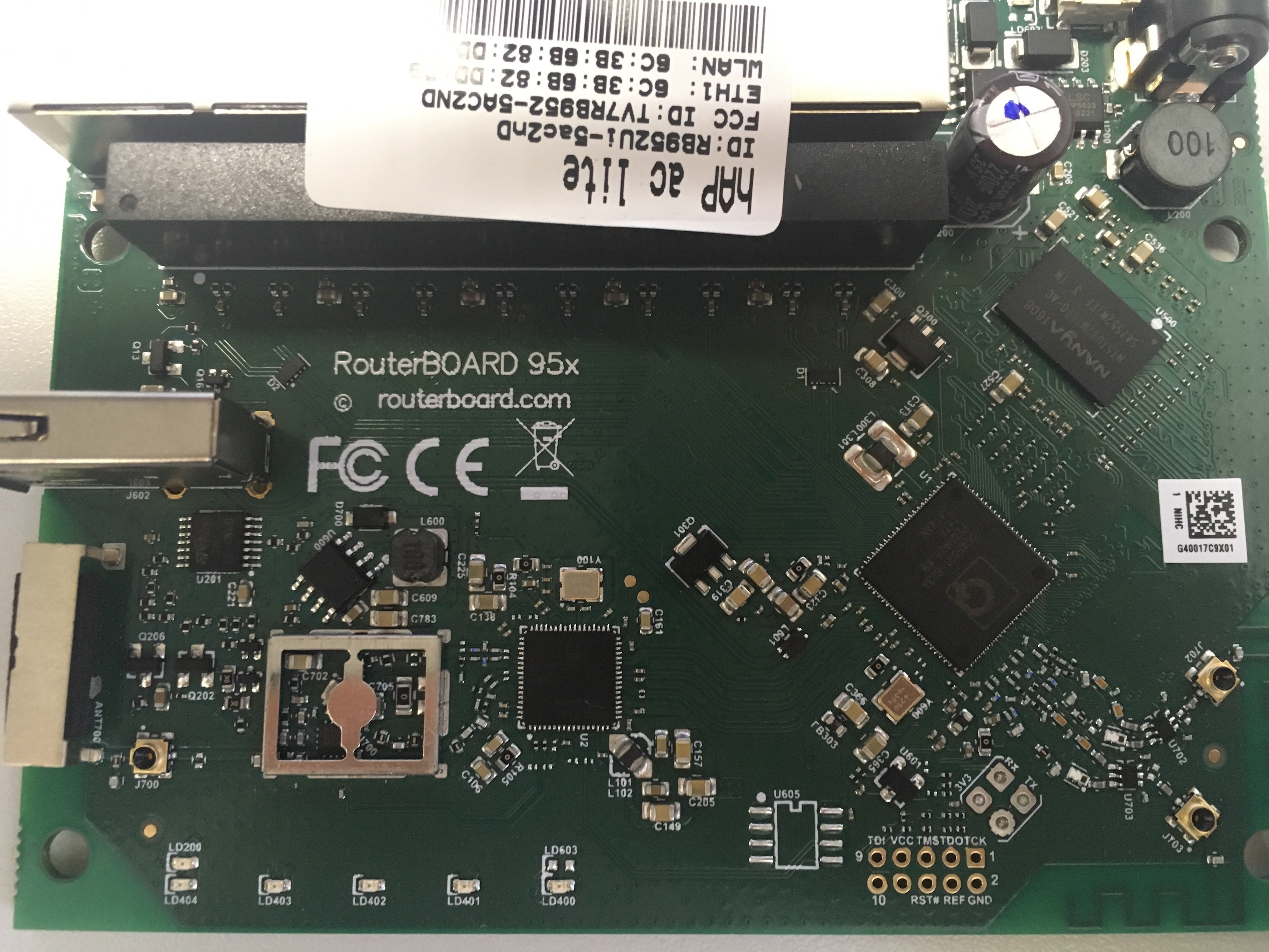

sfenixs Posted January 25, 2017 Апну тему, у кого-нибудь удалось подключить внешнюю антенну на hAP AC Lite? хотелось бы все-таки улучшить работу в 5ггц.... Разъем j700 он чисто сервисный или внешняя антенна в нем работает, кто проверял? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
skrandy Posted March 18, 2017 Так никто ничего и не придумал? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EugeneTV Posted March 21, 2017 https://local.com.ua/forum/topic/75260-%D0%BF%D1%80%D0%BE%D0%BA%D0%B0%D1%87%D0%B0%D0%BB-mikrotik-hap-lite-rb941-2nd-%D0%B2%D0%BD%D0%B5%D1%88%D0%BD%D0%B8%D0%BC%D0%B8-%D0%B0%D0%BD%D1%82%D0%B5%D0%BD%D0%BD%D0%B0%D0%BC%D0%B8/ вот кто-то придумал Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
skrandy Posted March 21, 2017 ссылка вот кто-то придумал Интересует реализация на плате hAP AC Lite, я не силён в радиотехнике, но на беглый взгляд различия в платах между hAP AC Lite и hAP Lite есть. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
777BLOODER777 Posted March 21, 2017 (edited) Ничего паять не надо! Берёшь пигтейл RP-SMA female / ms-156 mini втыкаешь и подключаешь себе внешние антенны. Паять не вздумай, тем более если нет опыта. Только постарайся найти именно ms-156-mini а не просто ms-156, он геморойный и отваливается постоянно. Edited March 21, 2017 by 777BLOODER777 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted March 22, 2017 На клей надо приклеить и не будет отваливаться. Или распереть чем-то в верх корпуса. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
skrandy Posted March 22, 2017 Ничего паять не надо! Берёшь пигтейл RP-SMA female / ms-156 mini втыкаешь и подключаешь себе внешние антенны. Паять не вздумай, тем более если нет опыта. Только постарайся найти именно ms-156-mini а не просто ms-156, он геморойный и отваливается постоянно. Спасибо большое, сам я и не собирался паять. Просто на 951 плате есть похожие разъемы, но они сервисные и там именно нужно перепаивать конденсатор и припаивать антенны. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Jaqwerty Posted November 5, 2017 Здравствуйте. Хотел узнать получилось ли подключить внешнюю антенну к hAP AC Lite, и если да то каким способом? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Jaqwerty Posted November 19, 2017 Походу эта ветка "засохла" Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ShaMAD Posted February 25, 2018 Написал по поводу внешних WiFi антенн Mikrotik Hap AC в support: "... > At 5ghz, I raised the level to 27dBm, but it did not cover my house as well > as the Asus RT-H66U. > > I would like to replace all the antennas in it with external ones, having > examined the device, I found three stubs, as I understand for the three > antennas. > > Can I use the connectors near to antennas 1-2 and 3 to connect pilgates and > antennas to them? > Can I use this scheme: > 1) RP-SMA Female to 2 MS156 Male Cable Splitter Y Type Antenna Extension > for Antenna 1 (booth 2.4ghz + 5ghz) > 2) RP-SMA Female to 2 MS156 Male Cable Splitter Y Type Antenna Extension > for antenna 2 (booth 2.4ghz + 5ghz) > 3) RP-SMA Female to 2 uFL Female Cable Splitter Y Type Antenna Extension > for Antenna 3 (booth 2.4ghz + 5ghz) > > Antenna gain setting will take into account all three external antennas? " вот ответ: "You can attach external antennas and you can use your scheme, however, I can't guaranty that in single antenna 5GHz won't interfere with 2.4Ghz. You can set antenna-gain manually, but for this setting to work, you will have to set frequency-mode=regulatory-domain" Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Jaqwerty Posted March 3, 2018 Вообщем вот что нашел, все теперь понятно - https://forum.mikrotik.com/viewtopic.php?t=128086. Остался только один вопрос нужно ли отпаять эти сервисные разъемы или оставить? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
ShaMAD Posted March 3, 2018 17 часов назад, Jaqwerty сказал: Вообщем вот что нашел, все теперь понятно - https://forum.mikrotik.com/viewtopic.php?t=128086. Остался только один вопрос нужно ли отпаять эти сервисные разъемы или оставить? Зачем ломать рабочие разъёмы? В той теме один человек наоборот их впаивал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
OsD Posted August 6, 2018 Приветствую коллеги. Кто-то подобрал пигтейлы для сего девайса? Поделитесь местом, тоже стоит задачка прицепить внешние антенны. Спасибо! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
hulitolku Posted May 13, 2020 Удалось приколхозить антенны? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
OsD Posted May 13, 2020 Приветствую. Да, мы попробовали сначала пигтейлами подключится - "на глазок" показалось что работает. но соединение хлипковато, для нашего изделия было не надежно, поэтому решили припаиваться прям к плате, перерезая дорожку к антенне на плате. Вроде, да кабы - работало. Но по факту на объекте отметили плохое качество связи на расстоянии 15-20 м. Антенны штыревые 3dBi. Похоже включение мы сделали не корректно, что-то не согласуется. Попробовали поставить антенны 5dBi - но из-за короны пока не удалось проверить .... Но уже склоняемся к более дорогому но корректному решению - плата MikroTik RBM33G + WiFi карта MikroTik R11e-5HnD Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
remzalp Posted May 25, 2020 (edited) https://shop.nag.ru/catalog/33732.komplektuyuschie-i-aksessuary/33737.kabelnye-sborki/28609.acsmaufl Сегодня на просторах магазина увидел это. Есть желание воткнуть внешнюю антенну на hAP AC (не лайт), в названиях разъемов не разбираюсь совершенно. Это оно? Или всё же искать MS156? Edited May 25, 2020 by remzalp Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
