PLC 1x2 и DWDM Мнения

Всем привет!

Сложилась такая ситуация, выдают нам DWDM на одной точке двумя волокнами, и ее необходимо пробросить на другую. В сторону второй точки есть только одно волокно. Соответственно есть задача объединить два волокна в одно, и на конечной точке распаковать. Длинна не такая большая около 6 км. Вопрос к знатокам, как PLC реагирует на обратный сигнал? Какие потери вносит, с конечной частью вроде понятно, 4Дб примерно, а вот с вводимой не очень.

Share this post


Link to post
Share on other sites

Вам туда вот такая штука скорее всего нужна

http://shop.nag.ru/catalog/04764.DWDM/04516.Multipleksory-dvuhvolokonnye/06519.SNR-DWDM-BR

Share this post


Link to post
Share on other sites

Вам туда вот такая штука скорее всего нужна

http://shop.nag.ru/catalog/04764.DWDM/04516.Multipleksory-dvuhvolokonnye/06519.SNR-DWDM-BR

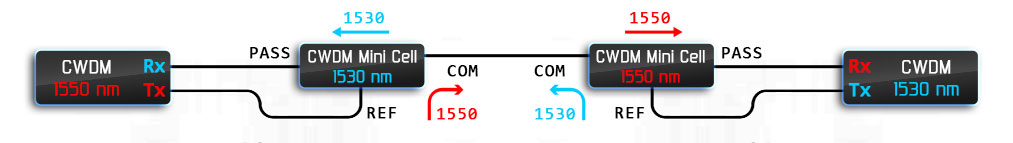

Ну это если в схеме будет несколько каналов, а у нас волокно свободное, может тогда смысл есть применить что-то на подобие CWDM фильтров?

post-81901-088299800 1464867482_thumb.jpg

Share this post


Link to post
Share on other sites

сплиттера не покатят. вам нужны две вот такие кочерги

Модуль Add/Drop SNR-DWDM-OADM

но их вроде как нет в наличии.

как уже посоветовали - можно постаивть Blue/Red фильтр- тоже прокатит. прием/передачу в соответствующий вход- на выход такой же фильтр раскладывает их назад.

ну и есть еще вариант применить 1550нм циркуляторы - на них тоже взлетит.

Share this post


Link to post
Share on other sites

Вариант для нищих: 2 сплиттера, 1 фильтр 1310, 1 фильтр 1550 (ну или какие у вас там длинны волн)

Вариант для самых нищих: тоже, но вместо фильтров - аттенюаторы, но есть особые требования к линии - там не должно быть отражающих дефектов (т.е. если кроссы - то только APC)

Share this post


Link to post
Share on other sites

сплиттера не покатят. вам нужны две вот такие кочерги

Модуль Add/Drop SNR-DWDM-OADM

но их вроде как нет в наличии.

как уже посоветовали - можно постаивть Blue/Red фильтр- тоже прокатит. прием/передачу в соответствующий вход- на выход такой же фильтр раскладывает их назад.

ну и есть еще вариант применить 1550нм циркуляторы - на них тоже взлетит.

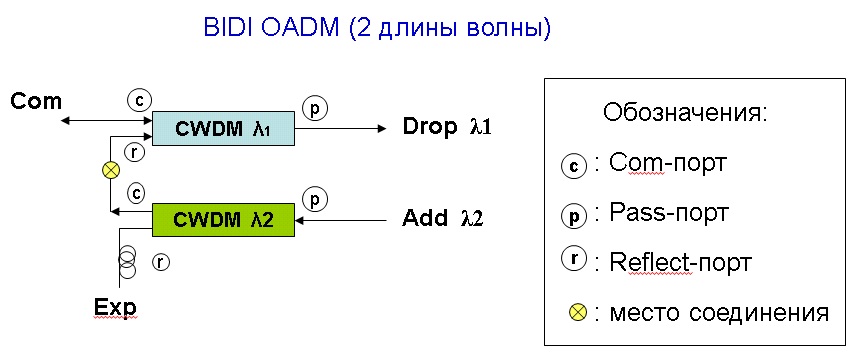

Решение add/drop мне тоже казалось правильным, но посмотрев схему включения понял что там не все так просто по схеме включения там есть ограничения направлений, и два волокна в одну сторону получается не запихнуть. Потому что оно рассчитано на то, что в волокне есть еще волны. В схеме включения фильтров как раз технология вроде позволяет это применить. 3 контакта Exp-мы подключаем волокно которое "слушает" p-которое "светит" с-транспорт, а вот на уже конце трассы ставим sfp и распаковываем ответным фильтром глуша с в гнездо которое "светит".

post-81901-049336100 1464983570_thumb.jpg

Edited by mavrick2004

Share this post


Link to post
Share on other sites

' timestamp='1464941272' post='1288539']

Вариант для нищих: 2 сплиттера, 1 фильтр 1310, 1 фильтр 1550 (ну или какие у вас там длинны волн)

Вариант для самых нищих: тоже, но вместо фильтров - аттенюаторы, но есть особые требования к линии - там не должно быть отражающих дефектов (т.е. если кроссы - то только APC)

Со сплитерами не понятно куда включать один из фильтров? Функция его какая.

Как я понимаю два волокна мы сможем завернуть обычным pcl сплитером с широким диапазоном?

2) А каким образом аттенюаторы будут действовать вместо фильтров?

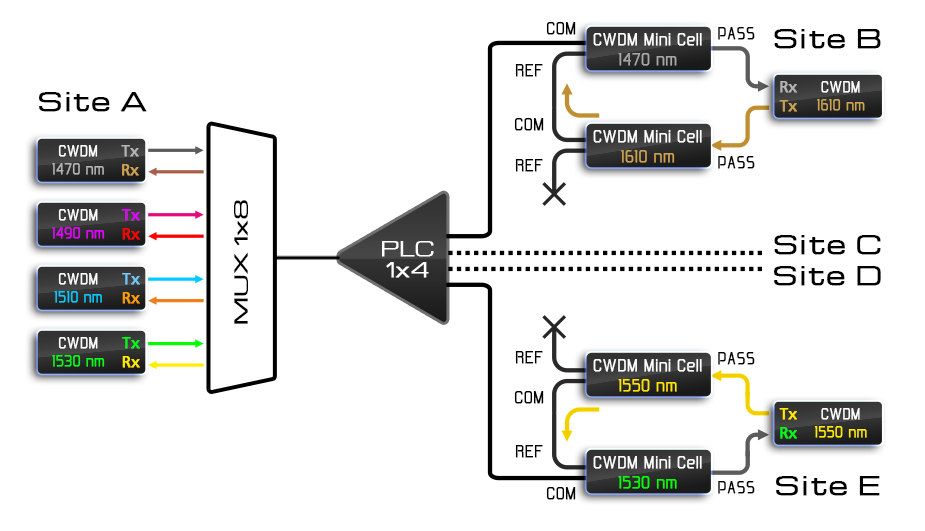

Или имеется ввиду вот такая схема? Но тогда получается 1 Сплитер лишний.

post-81901-047659800 1464985417_thumb.png

Edited by mavrick2004

Share this post


Link to post
Share on other sites

Со сплитерами не понятно куда включать один из фильтров? Функция его какая.

Фильтр вкючается на RX модуля. Фотодиод в модуле не избирателен, так что ему надо подать только нужную длину волны на вход.



А каким образом аттенюаторы будут действовать вместо фильтров?

Аттенюаторы ставятся на TX, и вам нужно будет придавить сигнал до того уровня, когда его отраженка от другого конца линии уже не оказывает воздействия на фотоприемник.

Ну и да, это для схемы с уже имеющимся OADM, чтобы два волокна на его выходе с нужной лямбдой запихнуть в одно. Хотя есть и OADM с одним wdm выходом, но они намного дороже.



Или имеется ввиду вот такая схема? Но тогда получается 1 Сплитер лишний.

а вы мультиплексор с левой стороны замените на такой же сплиттер с кучей OADM, я же говорил, схема для нищебродов :)
