Есть контент-провайдер, который дает IPTV по IP-стыку.

В стыке два логических канала, по одному работает BGP и доступ к Middleware, по другому ходит мультикаст.

Стык принимает Cisco 7201.

В сети уже есть IPTV, работает через igmp-snooping в "плоской" сети (есть глобальный мультикастовый VLAN).

Хочу добавить новый контент, не изменяя всю схему.

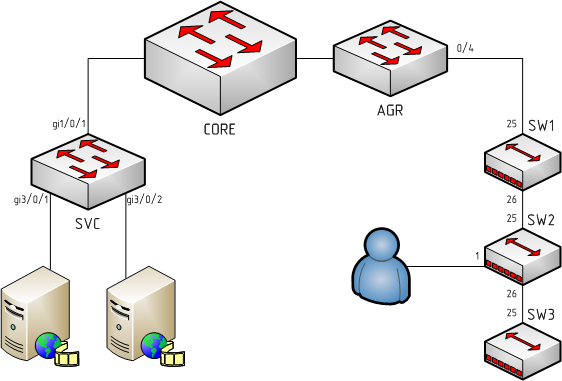

Текущая схема на рисунке:

SVC - это Cisco Catalyst 3750. В порты gi3/0/1 и gi3/0/2 подключены источники мультикаста (стриммеры).

Эти порты в режиме access vlan 60; VLAN 60 — это мой глобальный мультикастовый VLAN.

Также на C3750 работает igmp querier.

C3750 подключен к ядру, на ядре и агрегации включен igmp snooping в VLAN 60. На доступе дополнительно включен MVR.



Теперь я хочу подключить к C3750 третий источник мультикаста, сохранив в остальном существующую схему.

Схема подключения Cisco 7201 следующая:

gi0/2 - включен в access-порт gi2/0/1 на SVC, VLAN 60 (мультикастовый VLAN)

gi0/3 - стык с контент-провайдером, trunk

gi0/3.100 - юникаст, управляющий канал

gi0/3.101 - мультикаст, контент

gi0/2 и gi0/3.101 объединены в бридж (bridge protocol ieee).



Сконфигурирована C7201 так:

ip multicast-routing
!
interface GigabitEthernet0/2
description IPTV
no ip address
duplex full
speed 1000
no negotiation auto
bridge-group 2
!
interface GigabitEthernet0/3
description LINK
no ip address
duplex full
speed 1000
no negotiation auto
!
interface GigabitEthernet0/3.100
description MIDDLEWARE
encapsulation dot1Q 100
ip address aaa.aaa.154.92 255.255.255.192
no ip redirects
no ip unreachables
no ip proxy-arp
no cdp enable
!
interface GigabitEthernet0/3.101
description MULTICAST
encapsulation dot1Q 101
ip address aaa.aaa.154.129 255.255.255.252
no ip redirects
no ip unreachables
no ip proxy-arp
ip pim sparse-mode
ip multicast boundary IPTV-SRC3 filter-autorp
no cdp enable
bridge-group 2
!
router bgp XXXXX
bgp router-id aaa.aaa.154.129
bgp log-neighbor-changes
neighbor aaa.aaa.154.65 remote-as AAAAA
neighbor aaa.aaa.154.65 description MIDDLEWARE
neighbor aaa.aaa.154.130 remote-as AAAAA
neighbor aaa.aaa.154.130 description MULTICAST
!
address-family ipv4
 neighbor aaa.aaa.154.65 activate
 neighbor aaa.aaa.154.130 activate
 no auto-summary
 no synchronization
exit-address-family
!
ip forward-protocol nd
ip route 0.0.0.0 0.0.0.0 xxx.xxx.124.241 name INTERNET
ip route aaa.aaa.156.173 255.255.255.255 Null0 254 name STUB
!
!
ip pim rp-address aaa.aaa.156.173 IPTV-SRC3 override
!
ip access-list standard IPTV-SRC1
permit 239.0.0.0 0.0.255.255
ip access-list standard IPTV-SRC2
permit 239.195.0.0 0.0.255.255
ip access-list standard IPTV-SRC3
permit 239.1.0.0 0.0.255.255
!
bridge 2 protocol ieee



По gi0/3.100 установлена BGP-сессия, по ней я принимаю префиксы для RP и Middleware.

Настроен PIM по инструкции от контент-провайдера, ошибок в конфигурации контент-провайдер не нашел.

Контент должен быть в группах 239.1.x.x. Но почему-то не работает.

Подписки на эти группы я вижу вплоть до ядра, но на Cisco 7201 я подписок и/или маршрутов не вижу.



При этом почему-то на интерфейсе gi0/2 не включен igmp:

BRAS11-C7201#sh ip multicast
 Multicast Routing: enabled
 Multicast Multipath: disabled
 Multicast Route limit: No limit
 Multicast Triggered RPF check: enabled
 Multicast Fallback group mode: Sparse
 Multicast DVMRP Interoperability: disabled
 Number of multicast boundaries configured with filter-autorp option: 1

BRAS11-C7201#sh ip multicast int
GigabitEthernet0/3.101 is up, line protocol is up
 Internet address is aaa.aaa.154.129/30
 Multicast routing: enabled
 Multicast switching: fast
 Multicast packets in/out: 0/0
 Multicast boundary: IPTV-NTV   (autorp)
 Multicast TTL threshold: 0
 Multicast Tagswitching: disabled

BRAS11-C7201#sh ip multicast int gi0/2
GigabitEthernet0/2 is up, line protocol is up
 Internet address is 10.1.127.254/24
 Multicast routing: disabled
 Multicast packets in/out: 0/0
 Multicast TTL threshold: 0
 Multicast Tagswitching: disabled

BRAS11-C7201#sh ip igmp int
GigabitEthernet0/3.101 is up, line protocol is up
 Internet address is aaa.aaa.154.129/30
 IGMP is enabled on interface
 Current IGMP host version is 2
 Current IGMP router version is 2
 IGMP query interval is 60 seconds
 IGMP querier timeout is 120 seconds
 IGMP max query response time is 10 seconds
 Last member query count is 2
 Last member query response interval is 1000 ms
 Inbound IGMP access group is not set
 IGMP activity: 1 joins, 0 leaves
 Multicast routing is enabled on interface
 Multicast TTL threshold is 0
 Multicast designated router (DR) is aaa.aaa.154.130
 IGMP querying router is aaa.aaa.154.129 (this system)
 Multicast groups joined by this system (number of users):
     224.0.1.39(1)

BRAS11-C7201#sh ip igmp int gi0/2
GigabitEthernet0/2 is up, line protocol is up
 Internet address is 10.1.127.254/24
 IGMP is disabled on interface
 Multicast routing is disabled on interface
 Multicast TTL threshold is 0
 No multicast groups joined by this system

BRAS11-C7201#sh ip igmp groups
IGMP Connected Group Membership
Group Address    Interface                Uptime    Expires   Last Reporter   Group Accounted
224.0.1.39       GigabitEthernet0/3.101   00:24:01  stopped   aaa.aaa.154.129



Как его включить — непонятно, в конфигурации сабинтерфейса команды ip igmp enable нет, команда ip igmp не принимается (требуются дополнительные аргументы), самое адекватное это ip igmp version.

Сисадмин контент-провайдера тоже пока не может предположить, что тут неправильно.

[dmvy]

Вы говорите, что делаете bridge, но сами пытаетесь стерминировать PIM. Нужно что-то одно... Ваша схема прекрасно реализуется на 3750 в одном интерфейсе с использованием MSDP/BGP/PIM. При этом 3750 будет перекладывать multicast из интерфейса оператора в ваш vlan 60.



В текущей схеме возможна проблема в next-hop для source потоков. В PIM всегда работает RPF и если маршрут src-ip потока смотрит в интерфейс middleware, а не multicast, то потоки в интерфейсе для multicast будут дропаться, либо нужно выключать PIM на этом интерфейсе. Воправить можно при помощи route-map, который для стримеров будет переписывать next-hop в BGP-анонсах.



Еще раз рекомендую сделать multicast через железный коммутатор 3750, а не soft-router 7201.

[SergeiK]

+1 К предыдущему оратору.



PIM - это роутинг, к бриджу отношения не имеет.

Тащить видеомультикаст через 7201 - не лучшая затея.

PIM роутинг через 3750 будет правильным.



И далее последовательно проверять наличие мультикаста, сначало на свитче от провайдера, потом на свитче за роутером и далее, до абонента.

[alibek]

Я бы и рад сделать на 3750. Правда там ipbase, но это решаемо.

Но я не могу придумать, как поменять VLAN контент-провайдера (101) на свой (60).

vlan translate доступно только на ME (причем только на ES-интерфейсах), на 3750 этого не сделать.

[alibek]

Если менять терминатор, то какой посоветуете использовать?

Есть C3750E (c3750e-universalk9-mz.122-55.SE, с лицензией ipbase), есть C3750G-12S и C3750-24TS (c3750-ipbasek9-mz.122-53.SE, но нужный IOS я найду).

[dignity]

Перемычкой?

[alibek]

В смысле патчкордом?

Так у меня порт транковый. Чтобы в нем таким образом поменять VLAN, нужно 4 порта задействовать.

И еще одно осложнение в том, что VLAN 100, используемый в стыке, используется также в моей сети, и его не освободить/поменять.

Поэтому маршрутизатор с сабинтерфейсами мне был удобен. На коммутаторе encapsulation dot1Q не напишешь.

[dmvy]

Если менять терминатор, то какой посоветуете использовать?

Есть C3750E (c3750e-universalk9-mz.122-55.SE, с лицензией ipbase), есть C3750G-12S и C3750-24TS (c3750-ipbasek9-mz.122-53.SE, но нужный IOS я найду).

Попробуйте эту версию.

Cisco IOS Software, C3750 Software (C3750-IPSERVICESK9-M), Version 12.2(55)SE, RELEASE SOFTWARE (fc2)

flash:/c3750-ipservicesk9-mz.122-55.SE.bin

у нас стоит на WS-C3750G-24T и все, что может понадобиться для multicast в нем есть.

[SergeiK]

У вас написано, что SVC - это ваш 3750.

Где там транковый порт? Схема не ясна.

[alibek]

Я принимаю транк.

Сейчас я его принимаю на Cisco 7201 (порт gi0/3), интерфейсы gi0/3.100 и gi0/3.101.

Порт gi0/2 на Cisco 7201 подключен в порт gi2/0/1 на Cisco 3750, оба этих порта в режиме access. На Cisco 7201 интерфейсы gi0/2 и gi0/3.101 объединены в бридж, бридж это как раз и есть логический "патчкорд" (по моей задумке).

Если исключать Cisco 7201 и принимать стык сразу на Cisco 3750, то порт gi2/0/1 мне нужно будет переводить в trunk. И кроме того, возникает проблема с несовпадением номеров VLAN.

[alibek]

SVC — это на самом деле не один каталист, а стек из трех 3750.

Хочу попробовать один каталист отделить от стека и полностью использовать для IPTV (сделаю port-channel из fa-интерфейсов и патчкордами сделаю трансляцию VLAN).

Не посоветуете версию IOS?

Я в них не сильно разбираюсь, выбираю между c3750-advipservicesk9-mz.122-44.SE4 и c3750-ipservicesk9-tar.122-58.SE2.

[dmvy]

повторюсь: для текущей задачи достаточно ipservicesk9

[SergeiK]

Я принимаю транк.

Сейчас я его принимаю на Cisco 7201 (порт gi0/3), интерфейсы gi0/3.100 и gi0/3.101.

Порт gi0/2 на Cisco 7201 подключен в порт gi2/0/1 на Cisco 3750, оба этих порта в режиме access. На Cisco 7201 интерфейсы gi0/2 и gi0/3.101 объединены в бридж, бридж это как раз и есть логический "патчкорд" (по моей задумке).

Если исключать Cisco 7201 и принимать стык сразу на Cisco 3750, то порт gi2/0/1 мне нужно будет переводить в trunk. И кроме того, возникает проблема с несовпадением номеров VLAN.

А сколько у вас мультикаста-то?

Коли так, лучше PIM запустить на 7201, чем бридж, лично мне кажется.

Но могут быть проблемы с загрузкой железки. Тут уж вам виднее, что у вас там, с трафиком и утилизацией.

[alibek]

Мультикаст - 600-800М, юникаст - до 50М.

[SergeiK]

Мультикаст - 600-800М, юникаст - до 50М.

7201 может и прожевать... Пакеты-то большие.

Пробуйте, но аккуратно! Будет не хватать - переводите на L3 свитч.

[alibek]

повторюсь: для текущей задачи достаточно ipservicesk9

Проглядел сообщение.

Ок, спасибо, попробую обновить IOS и на отдельном каталисте запустить стык.



7201 может и прожевать...

Я хочу хотя бы просто картинку на приставках получить, чтобы понять качество.



Подскажите, сработает ли такое?

Бридж я удаляю, PIM будет работать на gi0/3.101.

А на gi0/2 я пропишу фейковые IP-адреса (чтобы был L3) и статикой пропишу мультикаст-группы. Этот порт будет включен в C3750, на котором находится igmp qierier.

В этом случае (как я думаю) статически прописанный мультикаст будет литься в gi0/2 и оттуда попадать на C3750 и остальную мою сеть.

[SergeiK]

повторюсь: для текущей задачи достаточно ipservicesk9

Проглядел сообщение.

Ок, спасибо, попробую обновить IOS и на отдельном каталисте запустить стык.



7201 может и прожевать...

Я хочу хотя бы просто картинку на приставках получить, чтобы понять качество.



Подскажите, сработает ли такое?

Бридж я удаляю, PIM будет работать на gi0/3.101.

А на gi0/2 я пропишу фейковые IP-адреса (чтобы был L3) и статикой пропишу мультикаст-группы. Этот порт будет включен в C3750, на котором находится igmp qierier.

В этом случае (как я думаю) статически прописанный мультикаст будет литься в gi0/2 и оттуда попадать на C3750 и остальную мою сеть.



Я полагаю, начните с Sparse Mode with a Single Static RP.

Но, вообще, прочтите весь раздел, начиная с общего обзора.

[alibek]

Всего-то добавил ip pim sparse-mode на интерфейс gi0/2 (на C7201) — и все заработало.

Теперь буду разбираться, что же я сделал и как сделать правильно.

Из конфигурации в сообщении 1 убрал бридж и настроил PIM:

interface GigabitEthernet0/2
description IPTV
ip address 10.1.127.254 255.255.255.0
ip pim bsr-border
ip pim sparse-mode

[dmvy]

Всего-то добавил ip pim sparse-mode на интерфейс gi0/2 (на C7201) — и все заработало.

Теперь буду разбираться, что же я сделал и как сделать правильно.

Из конфигурации в сообщении 1 убрал бридж и настроил PIM:

interface GigabitEthernet0/2
description IPTV
ip address 10.1.127.254 255.255.255.0
ip pim bsr-border
ip pim sparse-mode

в интерфейс, куда отдаете multicast и не хотите PIM соседства, нужно сделать ip pim sparse-mode passive

В команде "ip pim bsr-border" сомневаюсь. Она точно нужна? Без нее не работает? Попробуйте запросить все потоки одновременно и посмотрете, как с потерями будет обстоять дело.

[alibek]

Эту команду использует контент-провайдер у себя. Попробую выключить.

А команды ip pim sparse-mode passive у меня нет.
