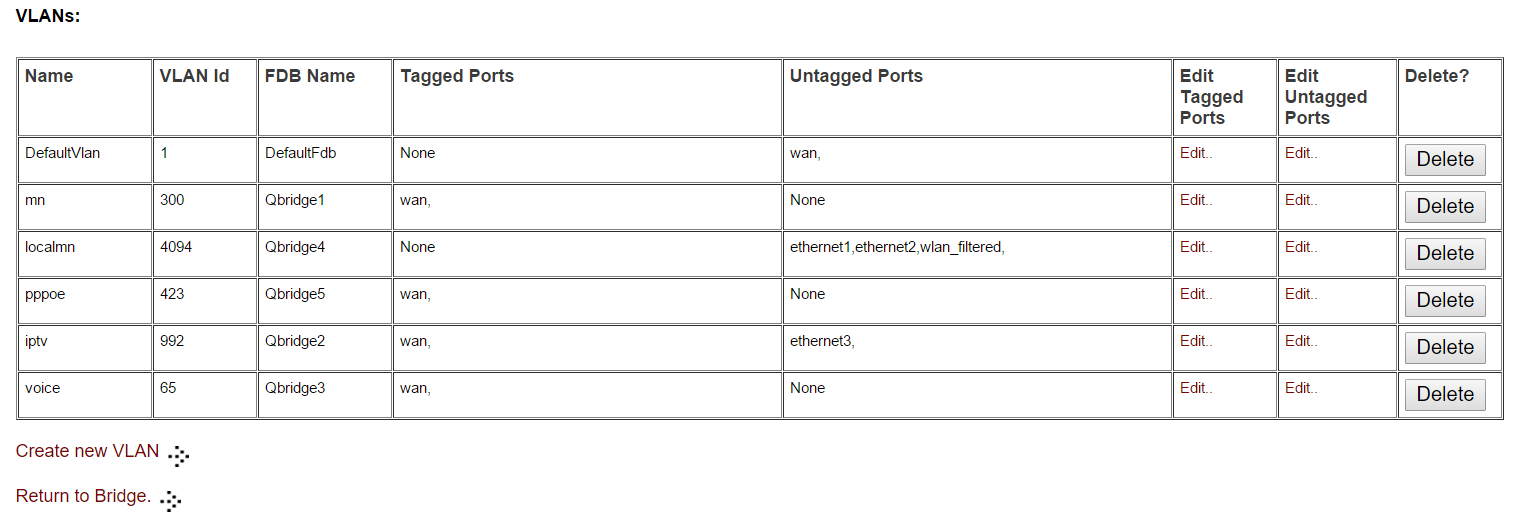

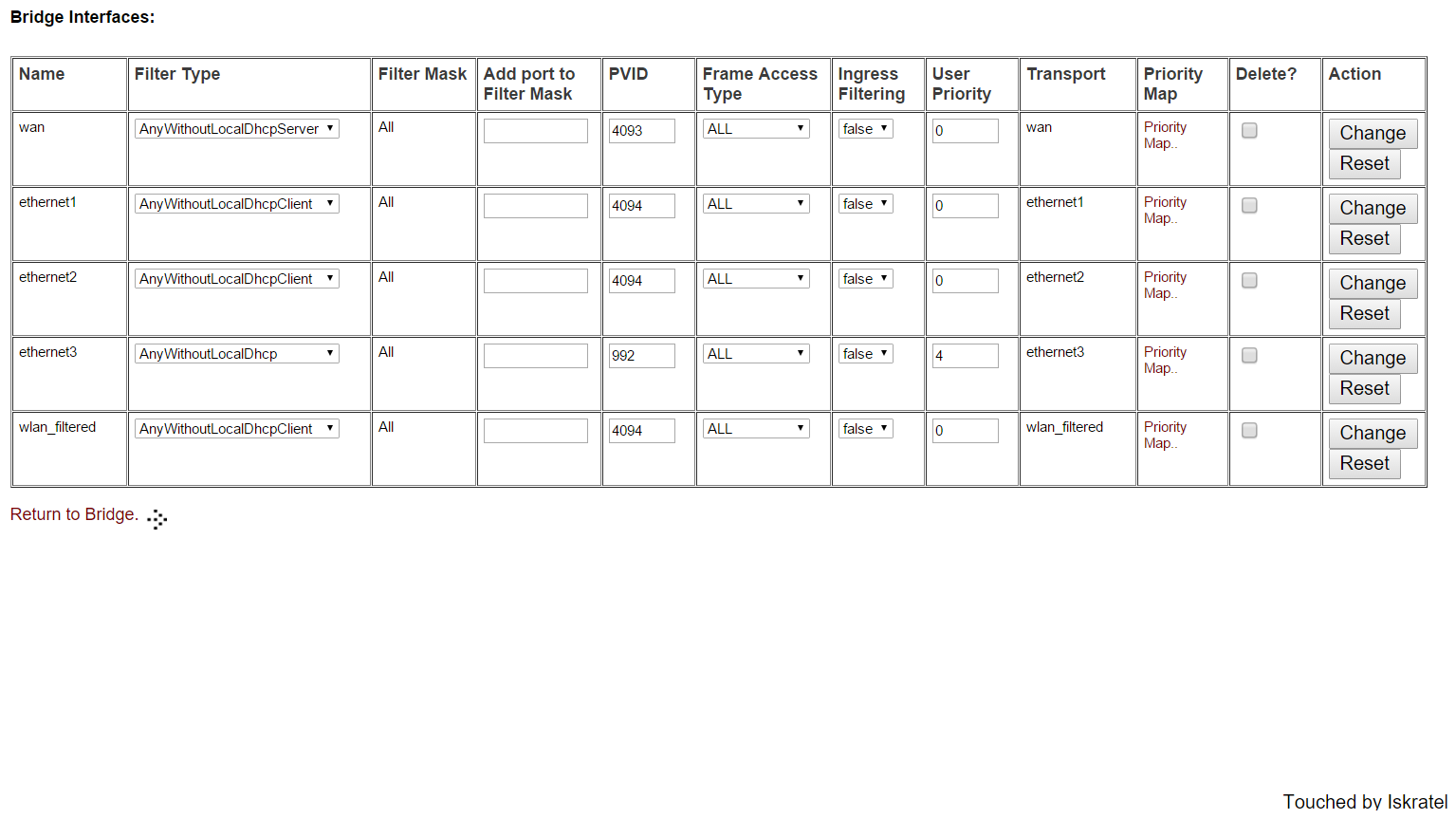

Yurii84 Posted November 7, 2015 · Report post Здравствуйте! Недавно стал счастливым пользователем интерактивного ТВ от Ростелекома. Дом подключен по технологии FTTB и до квартиры доходит медный кабель. Монтажник настроил Iskratel E39, маршрутизатор от Ростелекома. У меня до подключения ТВ PPPoE соединение устанавливал и раздавал Mikrotik rb951g-2hnd. Хочу заменить Iskratel E39 на rb951g-2hnd но не как не получается настроить vlan на mikrotik. Настройки на Iskratel E39: Пробовал: /interface vlan add interface=ether1-gateway name=vlan_pppoe vlan-id=423 так же /interface ethernet switch set ether1-gateway vlan-mode=secure vlan-header=leave-as-is vlan-id=423 но pppoe не устанавливается (pppoe-out1 waiting for packets) хотя получает какой-то ip адрес 10.64.64.88 и утилита pppoe scan не показывает на интерфейсах доступных подключений. Кто знает подскажите как это сделать правильно или поправьте если я заблуждаюсь в следующих вопросах 1. прочитал что vlan которые в /interface vlan управляются процессором (т.е. на L3?), а в /interface ethernet switch логикой коммутатора (т.е. на L2?), если я создаю vlan на L3 этого уже достаточно что бы установить пппое соединение на этом интерфейсе? 2. для PPPoE соединения нет необходимости назначать ип адрес на интерфейс? 3. в /interface ethernet switch достаточно включить нужные порты что бы она были в одном широковещательном сегменте, а в /interface vlan так же или нужно для каждого порта делать свой влан с тем же vlan-id и их надо объединять в мост? 4. В настройках Iskratel E39 на wan порту стоит PVID 4093 так и не смог понять для чего он и как установить его на микротике Спасибо за помощь! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
kaist Posted November 7, 2015 · Report post че-то вы мудрите... после подключения иптв влан для инета реально с тегом отдается с порта доступа? если собрать старую схему, то микротик подключается со старыми настройками? если ДА, то вам нужно просто создать влан интерфейс с тегом 992 и сбриджевать его с портом тика, в который приставку подключите. если же все таки ртк отдает инет с тегом, то так же создаете влан интерфейс с тегом 423 и перевешиваете на этот интерфейс пппое клиент. ну и надо еще глянуть как у вас фаервол и нат настроен. там может быть привязка к интерфейсу Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yurii84 Posted November 7, 2015 (edited) · Report post Так не работает, наверное в связи с тем, что еще sip транк подается на 65 влане, в настройках ростелекомовского маршрутизатора отдельно прописанны вланы для тв, сип, пппое. Есть еще mn localmn я так понимаю для управления. если же все таки ртк отдает инет с тегом, то так же создаете влан интерфейс с тегом 423 и перевешиваете на этот интерфейс пппое клиент. ну и надо еще глянуть как у вас фаервол и нат настроен. там может быть привязка к интерфейсу Имеется ввиду привязка по мак адресу? Я пока не настраивал ни фаервол не нат, т.к. пппое все равно не поднимается. Просто повешать пппое клиен на влан не работает. При такой конфигурации порт не должен входить в свич группу? Edited November 7, 2015 by Yurii84 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted November 7, 2015 · Report post 1. прочитал что vlan которые в /interface vlan управляются процессором (т.е. на L3?), а в /interface ethernet switch логикой коммутатора (т.е. на L2?), если я создаю vlan на L3 этого уже достаточно что бы установить пппое соединение на этом интерфейсе? л2/л3 тут не причём, в одном случае оно обрабатывается аппаратно в чипе в другом программно процом. 2. для PPPoE соединения нет необходимости назначать ип адрес на интерфейс? Нужно указывать интерфейс, иначедискаверы не найдут пппое сервер. ип адрес не нужен, тут пппое вместо ип а уже в нём ип. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yurii84 Posted November 7, 2015 · Report post Нужно указывать интерфейс, иначедискаверы не найдут пппое сервер. Хочу уточнить, правильно ли я все понял. Здесь подразумевается, что интерфейсом для интерфейса влан должен быть указать тот порт куда подключен провайдер? этого должно быть достаточно? Я все именно так и делал.. но не работает Может все же есть какой-то нюанс с PVID? Завтра попробую по новой те советы которые здесь написали, выложу конфиги. Единственное, это похоже мое последнее сообщение до 08.11.2015, я здесь новичек, пишет, что я могу только одно сообщение отправить до Сегодня, 20:53. Данное ограничение будет действовать пока у вас не будет 8 одобренных сообщений. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted November 8, 2015 · Report post Нет, интерфейсом для влан должен быть указан сам интерфейс с влан. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

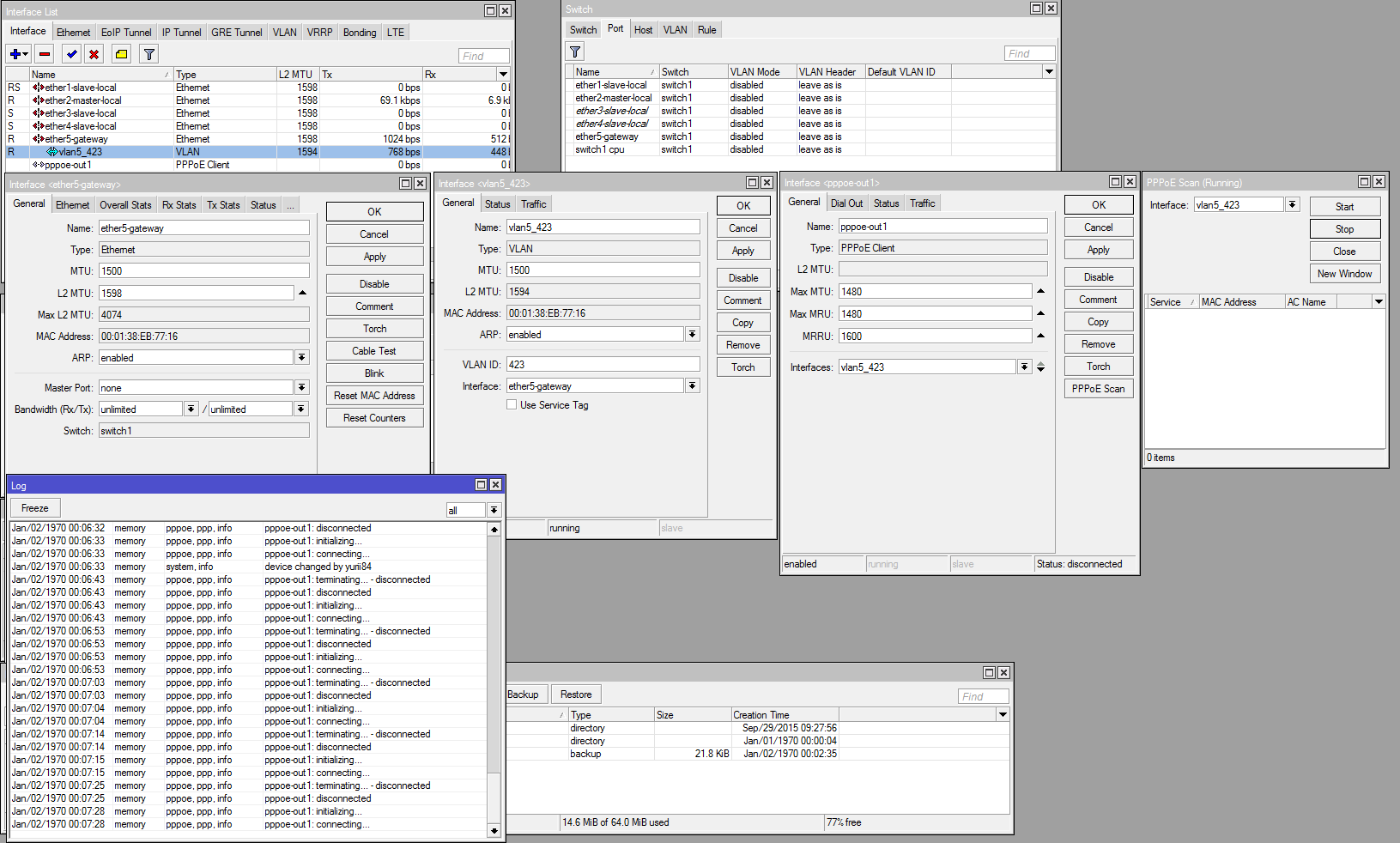

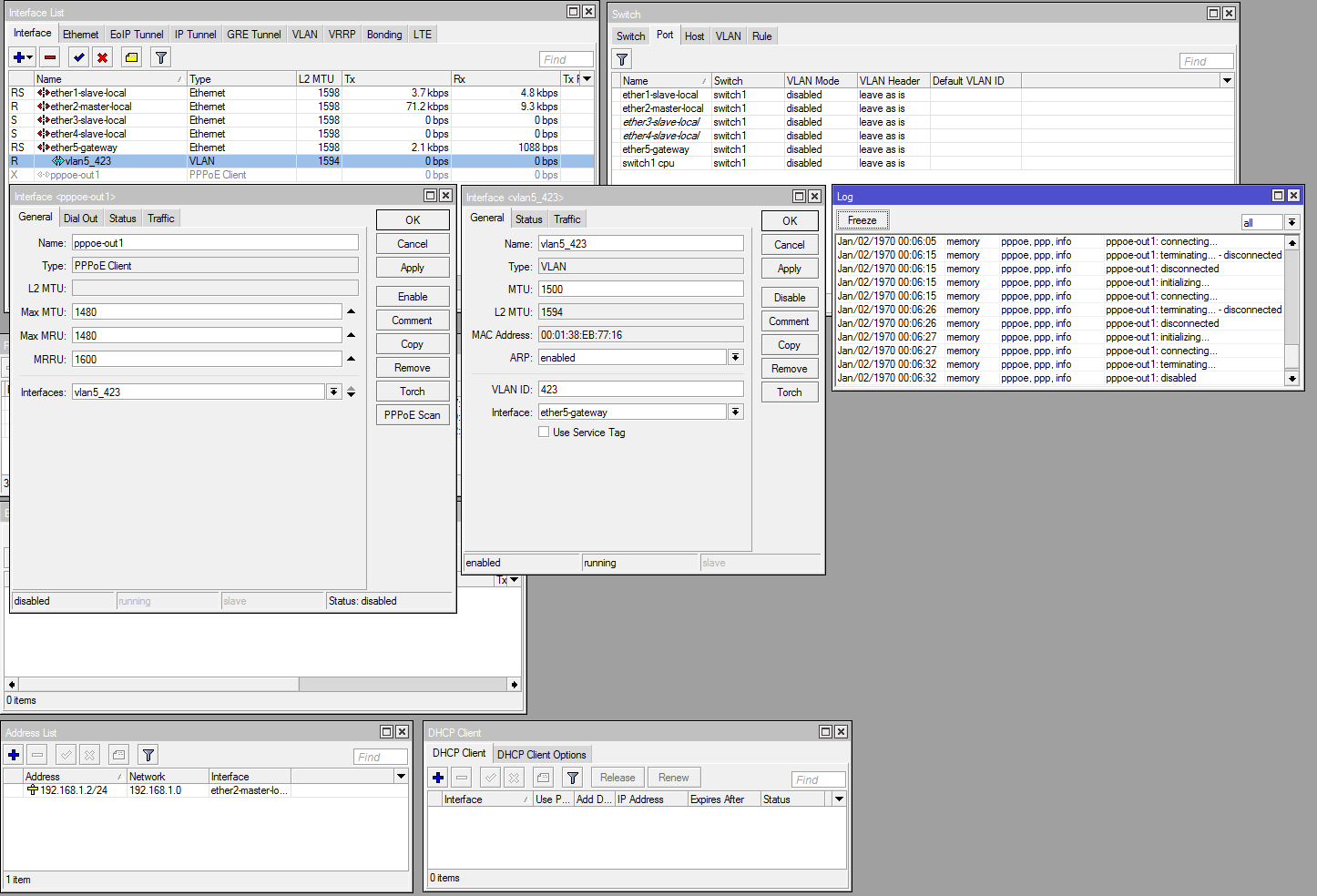

Yurii84 Posted November 8, 2015 · Report post Нет, интерфейсом для влан должен быть указан сам интерфейс с влан. В качестве интерфейса для интерфеса влан должен быть указан интерфейс на который приходит влан, т.е. interface vlan вешается на ether5-gataway? Я именно так и делаю, но пппое нет. Тут есть какая-то тонкость. В одной из вариантов конфигурации которую я пробовал, пппое скан увидел маки, но я ее к сожалению не сохранил, а повторить не удалось. Я делал следующее, заводил все порты в влан 1 все вланы были заведены как через свич так и через интерфейс, делал порт5 транковым и на нем через свич указывал вланы провайдера, заметил, что маки пппое скан показывал толко если в влане был добавлен порт cpu1. В общем вот моя конфигурация, которая не работает, но судя по вашим советам и я тоже так считаю ее должно быть достаточно. Может где-то я ошибаюсь? # jan/02/1970 00:12:29 by RouterOS 6.32.3 # software id = 95JZ-QS87 # /interface ethernet set [ find default-name=ether1 ] master-port=ether2-master-local name=\ ether1-slave-local set [ find default-name=ether2 ] name=ether2-master-local set [ find default-name=ether3 ] master-port=ether2-master-local name=\ ether3-slave-local set [ find default-name=ether4 ] master-port=ether2-master-local name=\ ether4-slave-local set [ find default-name=ether5 ] mac-address=xxxxxxxxxxxxxxx master-port=\ ether2-master-local name=ether5-gateway /interface vlan add interface=ether5-gateway l2mtu=1594 name=vlan5_423 vlan-id=423 /interface pppoe-client add add-default-route=yes interface=vlan5_423 max-mru=1480 max-mtu=1480 mrru=\ 1600 name=pppoe-out1 password=xxxxxxxxxxxxxxx use-peer-dns=yes user=\ 777xxxxxxxxxxx /ip neighbor discovery set ether1-slave-local discover=no /ip pool add name=default-dhcp ranges=192.168.88.10-192.168.88.254 /ip address add address=192.168.1.2/24 interface=ether2-master-local network=192.168.1.0 /ip dns set allow-remote-requests=yes Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted November 8, 2015 (edited) · Report post Привязку к мастер-порту с ether5-gateway уберите. Edited November 8, 2015 by DRiVen Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yurii84 Posted November 8, 2015 (edited) · Report post Привязку к мастер-порту с ether5-gateway уберите. Это, к сожалению, ни дает не какого результата Edited November 8, 2015 by Yurii84 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
DRiVen Posted November 9, 2015 · Report post Значит еще что-то накрутили. Либо ресет и настройка заново (в принципе последний вариант верен) не трогая настройки свитча, либо /export verbose показывайте. P.S>Сам подключен к тому же РТ с той же схемой предоставления услуг. Проблем не испытываю. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted November 9, 2015 · Report post В качестве интерфейса для интерфеса влан должен быть указан интерфейс на который приходит влан, т.е. interface vlan вешается на ether5-gataway? влан - это просто метка+тип эзернет пакета. Те берётся обычный эзернет пакет, и вместо имеющегося в нём типа эзернет пишется специальный, а дальше записывается оригинальный тип и ещё 2 байта в которых номер влана и QoS, дальше идёт вс оригинальное содержимое. Разумеется нужно влан интерфейс вешать на реальный, чтобы влан интерфейсу было откуда брать пакеты и куда их сливать. В общем вот моя конфигурация, которая не работает, но судя по вашим советам и я тоже так считаю ее должно быть достаточно. Может где-то я ошибаюсь? Это к саабу95, у меня всего 1,5 тика и те за 5 часовых поясов работают с конфигом на уровне мыльницы: нат+фаер, никаких вланов и прочего. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
p10neer Posted November 10, 2015 · Report post У вас модель на чипе Atheros8327, вланы настраиваются немного по другому. Относительно недавно просили настроить RB2011 на том же чипе, опыта работы с Микротиком большого нет, пришлось помучаться, прежде чем нашел рабочее решение. В английской версии официальной документации есть рабочий пример настройки - тыц. Example - 802.1Q Trunking with Atheros switch chip in RouterOS v6 Принимаете инет, тв и телефонию тегированными, инет терминируете, тв отдаете нетегированным на один из портов. Телефония, судя по конфигу Искратела, терминируется на нем (комбайн с голосовым шлюзом?). Значит нужно отдать тегированный влан на отдельный порт и подключить туда Искрател. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Yurii84 Posted November 12, 2015 (edited) · Report post DRiVen, Ivan_83, p10neer Спасибо за помощь! Сегодня вопрос решился, была проблема на порту Ростелекома, поменяли порт и все заработало. Я на самом деле думаю, что коммутатор ростелекома заблокировал микротик, после того как я смешал вланы, потому что изначально на микротике виделся пппое, потом после моих эксперементов перестал. Позже я еще раз эксперементировал и клонировал мак адрес ростелекомовского роутера искател после этого и он перестал устанавливать пппое. Так и не попробовал сменить мак на произвольный, что бы выяснить это. Для того, что бы пппое работал, нужно, что бы порт не входил в свич группу (как правильно подсказал DRiVen) и нужно влан завести в бридж. Теперь осталось настроить маршрутизацию, т.е. пппое соеденяется получает белый ип, нат включен а интернета нет, я пока еще не разобрался с этим вопросом. У меня на самом деле задача на этом не останавливается, дальше нужно сделать транк порт и передать весь тегированный трафик на другой микротик, он уже будет устанавливать пппое сессию и раздавать, хотелось бы это сделать средствами чипа коммутатора, т.к. на нем заявлена проводная скорость. Когда все получится выложу конфиги, может кому пригодятся. Edited November 12, 2015 by Yurii84 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
