fractal Posted September 16, 2015 (edited) · Report post Ребят помогите, не могу понять как на Infinet настраивать VLAN, на свитче CISCO порт куда зацеплен infinet в транке с vlan 100 и 147, на микротике vlan 147 в бридже с интерфейсом соединеным с инфинет на него(на влан) временно повесил ip для проверки с Cisco, а на инфинет не могу понять как пробросить влан там есть vlan они через туннели вот часть конфига: (я хочу пробросить 147 влан) #ACL rules acl add $174005 net 10.0.0.0/8 172.22.64.0/30 #Radio module parameters rf rf5.0 band 10 rf rf5.0 mimo rf rf5.0 freq 5660 bitr 65000 sid AAAAAA burst rf rf5.0 txpwr 18 pwrctl transient distance auto(2) #DFS configuration dfs rf5.0 dfsoff #Interfaces parameters ifc lo0 127.0.0.1/8 ifc eth0 media auto mtu 1500 up # eth0 bandwidth restricted to 35840 Kbps ifc eth0 10.10.10.1/30 ifc rf5.0 mtu 1500 up ifc vlan37 mtu 1500 up ifc vlan37 vlan 85 vlandev eth0 #IP firewall configuration ipfw add 100 reject tcp from $SPAM to any 25 #Tunnel parameters tun 27 mode ipip tun 27 src 10.54.57.26 dst 10.54.4.101 mtu 1500 #MAC Switch config switch group 270 add 30 tun27 vlan37 switch group 270 start switch group 147 add 32 eth0: rf5.0:147 switch group 147 vlan 147 switch group 147 in-trunk 147 switch group 147 start switch start Edited September 16, 2015 by fractal Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dsk Posted September 16, 2015 · Report post Там целый мудизм с вланами... Если вкратце, то типовые примеры: Клиентское устройство, клиенту растегируем влан 1743, управление без тега. #MAC Switch config switch group 1 add 1 rf5.0:0 switch group 1 nvlan on switch group 1 in-trunk 1 switch group 1 start switch group 1743 add 2 eth0:0 rf5.0:1743 switch group 1743 in-trunk 1 switch group 1743 start switch start База, по принципу "что влетело, то и вылетело": switch group 1 add 1 eth0 rf5.0 switch group 1 trunk on switch group 1 start В вашем примере, как я понял, вы пытаетесь растегировать пришедший из радио 147 влан и засунуть его в медь уже нативно, без тега. В таком случае у меня работает первая, приведенная мной, конфигурация. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post #MAC Switch config switch group 1 add 1 rf5.0:0 switch group 1 nvlan on switch group 1 in-trunk 1 switch group 1 start switch group 1743 add 2 eth0:0 rf5.0:1743 switch group 1743 in-trunk 1 switch group 1743 start switch start поясните пожалуйста - in-trunk цифра 1 что значит? или можно по строчкам, свитч группа ставится номер по порядку, nvvlan это натив влан? eth0:0 rf5.0:1743 в медь без тега, с тегом по радио? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 (edited) · Report post Приветствую! Что то у вас в конфиге все смешалось Вам что нужно передать транковую vlan или не транковую? Для того чтобы передать транк нужно switch group 147 add 32 eth0 rf5.0 switch group 147 vlan 147 switch group 147 in-trunk 1 switch group 147 start Это конфиг транковой vlan на абоненте. Для не транковой vlan нужно switch group 147 add 32 eth0:0 rf5.0:147 switch group 147 in-trunk 1 switch group 147 start На базе прописывается switch list TRUNK_VLAN numrange add 147 -- здесь нужно прописать vlan которые будут обрабатываться данной группой switch group 1 add eth0 rf5.0 switch group 1 vlan TRUNK_VLAN switch group 1 trunk on switch group 1 start Для того чтобы посмотреть маршрут vlan наберите mint map swg in-trunk 1 означает какую транк группу будет использовать клиент на базе. В данном случае это 1-ая группа. Групп может быть далеко не одна. Edited September 17, 2015 by werd Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

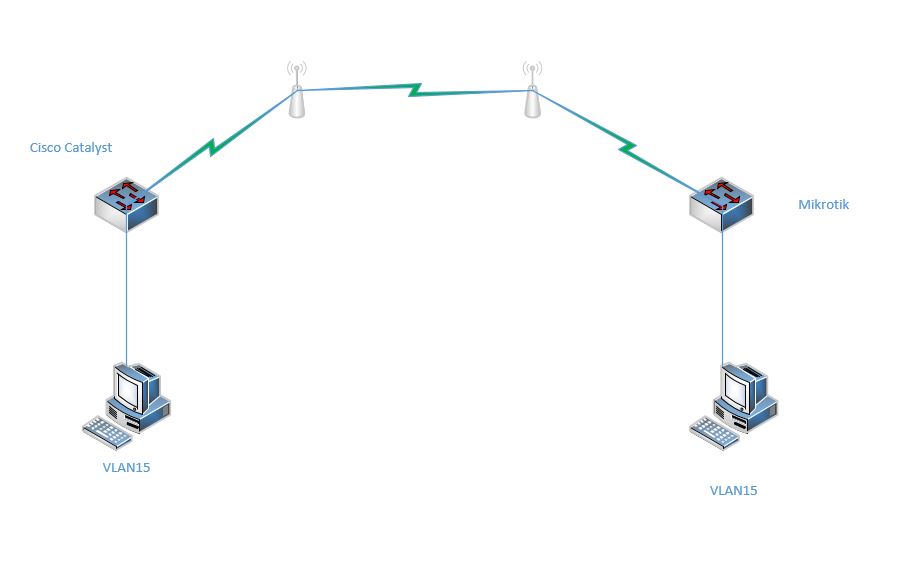

fractal Posted September 17, 2015 · Report post у меня пролет сначала идет cisco на нем fa0/5 транковый с пропуском 100 и 147 vlan, далее идет пролет на infinet-ах на infinet_1 я прописал switch list VLANS numrange add 147 switch group 1 add 1 eth0 rf5.0 switch group 1 vlan VLANS switch group 1 trunk on switch group 1 start switch start далее идет infinet_2 на нем пишу switch group 147 add 32 eth0 rf5.0 switch group 147 vlan 147 switch group 147 trunk on switch group 147 start далее идет микрот на 1 порт которого задан ip для соединения с инфинет по ethernet и на этот же первый интерфейс я задал vlan147 с ip этого влана, в итоге на первый инфинет + cisco я проверяю sw gro 147 dum и вижу что мак прилетает по eth0, а на дальней стороне все пусто хотя должен прилетать с rf5.0 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 · Report post У вас на infinet_2 в группе 147 не должно быть строчки switch group 147 trunk on Ее нужно заменить на switch group 147 in-trunk 1 Вывод mint map swg покажите.. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post Interface rf5.0 Node 000435220FEE "infinet_2->mikrotik", Id 04078, NetId 0, (Slave) Freq 5660, Band 10, Sid AAAAAA, autoBitrate 65000 (min 13000), Noise -93 GROUP 147 : sent 0 (in-trunk 1) У вас на infinet_2 в группе 147 не должно быть строчки switch group 147 trunk on поменял Interface rf5.0 Node 000435220FEB "cisco->infinet_1", Id 04075, NetId 0, (Master)(polling) Freq 5660, Band 10, Sid AAAAAA, autoBitrate 65000 (min 6500), Noise -92 GROUP 147 : sent 973 (trunk) (in-trunk 147) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 (edited) · Report post Interface rf5.0 Node 000435220FEE "infinet_2->mikrotik", Id 04078, NetId 0, (Slave) Freq 5660, Band 10, Sid AAAAAA, autoBitrate 65000 (min 13000), Noise -93 GROUP 147 : sent 0 (in-trunk 1) У вас на infinet_2 в группе 147 не должно быть строчки switch group 147 trunk on поменял Успехи есть? У вас по mint map swg счетчик должен начать меняться, плюс показать мак беспроводки. И еще для точки точки поллинг выключите, он бесполезен Edited September 17, 2015 by werd Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post мак не прилетает на вторую точку которая с микротом в связке, он видит только маки своих интерфейсов Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 (edited) · Report post Нечего непонятно, конфиги 1-ой точки секция switch и тоже самое со второй. И mint map swg для 1-ой и 2-ой Edited September 17, 2015 by werd Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 (edited) · Report post Это первая от CISCO #MAC Switch config switch list VLANS numrange add 147 switch group 147 add 1 eth0 rf5.0 switch group 147 vlan VLANS switch group 147 trunk on switch group 147 start switch start Это вторая #MAC Switch config switch list VLANS numrange add 147 switch group 10 add 1 tun1 vlan3 switch group 10 start switch group 20 add 2 tun2 vlan4 switch group 20 start switch group 30 add 3 tun3 vlan5 switch group 30 start switch group 50 add 4 tun5 vlan7 switch group 50 start switch group 70 add 5 tun7 vlan9 switch group 70 start switch group 80 add 6 tun8 vlan10 switch group 80 start switch group 90 add 7 tun9 vlan11 switch group 90 start switch group 100 add 8 tun10 vlan12 switch group 100 start switch group 110 add 9 tun11 vlan13 switch group 110 start switch group 120 add 10 tun12 vlan14 switch group 120 start switch group 130 add 11 tun13 vlan15 switch group 130 start switch group 140 add 12 tun14 switch group 140 start switch group 150 add 13 tun15 switch group 150 start switch group 160 add 14 tun16 vlan18 switch group 160 start switch group 170 add 15 tun17 vlan19 switch group 170 start switch group 180 add 16 tun18 vlan20 switch group 180 start switch group 190 add 17 tun19 vlan21 switch group 190 start switch group 200 add 18 tun20 vlan22 switch group 200 start switch group 210 add 19 tun21 vlan23 switch group 210 start switch group 220 add 20 tun22 vlan24 switch group 220 start switch group 230 add 21 tun23 vlan25 switch group 230 start switch group 240 add 22 tun24 vlan26 switch group 240 start switch group 260 add 23 tun26 switch group 260 start switch group 280 add 24 tun28 switch group 280 start switch group 290 add 25 tun29 vlan31 switch group 290 start switch group 310 add 26 tun31 vlan33 switch group 310 start switch group 320 add 27 tun32 vlan34 switch group 320 start switch group 330 add 28 tun33 vlan35 switch group 330 start switch group 386 add 29 tun49 tun50 tun51 vlan86 switch group 386 start switch group 270 add 30 tun27 vlan37 switch group 270 start switch group 340 add 31 tun35 tun36 tun37 tun39 tun40 tun44 tun52 tun53 tun54 v lan36 switch group 340 start switch group 147 add 32 eth0 rf5.0 switch group 147 vlan 147 switch group 147 in-trunk 1 switch group 147 start switch start Edited September 17, 2015 by fractal Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 · Report post тогда понятно, на 2-ой точке изменить switch group 147 in-trunk 1 на switch group 147 in-trunk 147. Именно так они у вас определены Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post 1-я Interface rf5.0 Node 000435220FEB "Cisco->Infinet_1", Id 04075, NetId 0, (Master)(polling) Freq 5660, Band 10, Sid AAAAAA, autoBitrate 65000 (min 6500), Noise -92 GROUP 147 : sent 1406 (trunk) (in-trunk 147) 2-я Interface rf5.0 Node 000435220FEE "Infinet->mikrotik", Id 04078, NetId 0, (Slave) Freq 5660, Band 10, Sid AAAAAA, autoBitrate 65000 (min 13000), Noise -93 GROUP 147 : sent 0 (in-trunk 1) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 (edited) · Report post Поменяли? Если да то опять вывод mint map swg Edited September 17, 2015 by werd Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post да, мак прилетел на второй инфинет с первого Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post хм) у меня на eth1 микрота задан ip для связи с инфинет, если я создам vlan на нём 147 привяжу этот влан к eth1 и задам ip на vlan147 заведется? я просто с микротами мало дел имел, обычно cisco Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 · Report post Аналогично..С микротиками вообще не сталкивался, так что подсказать не смогу Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post я же могу для проверки задать ip на инфинете дальнем от Cisco на в ifconfig на vlan указать vlandev на eth0? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 · Report post да, можно сделать, только это нарушает работу коммутации и револ начинает маршрутизировать Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 (edited) · Report post это я пишу? ifc vlan147 vlan 147 vlandev rf5.0 ifc vlan147 177.77.77.2/30 ifc vlan147 up Edited September 17, 2015 by fractal Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post а если у меня несколько пролетов будет? то как их настраивать? все до клиентской будут trunk on? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 (edited) · Report post trunk on ставится только на базе у абонентов идет указание на номер транк группы которую завели на базе т.е in-trunk №группы. Под базой подразумевается master устройство которое 1-но в сети Edited September 17, 2015 by werd Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post То есть мастер это сектор или выбранное устройство,остальные будут слэйвами? Я немножко поменял конфиг, маки получает, с микротом разобрался, позже скину гляните Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
werd Posted September 17, 2015 · Report post То есть мастер это сектор или выбранное устройство,остальные будут слэйвами? Я немножко поменял конфиг, маки получает, с микротом разобрался, позже скину гляните Да, именно так, хотя немного непонятно что за выбранное устройство у вас описано. Это схема классическая точка многоточка. Хотя есть еще mesh для чего изначально и делался револ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
fractal Posted September 17, 2015 · Report post Ну этот пролет точка - точка Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
