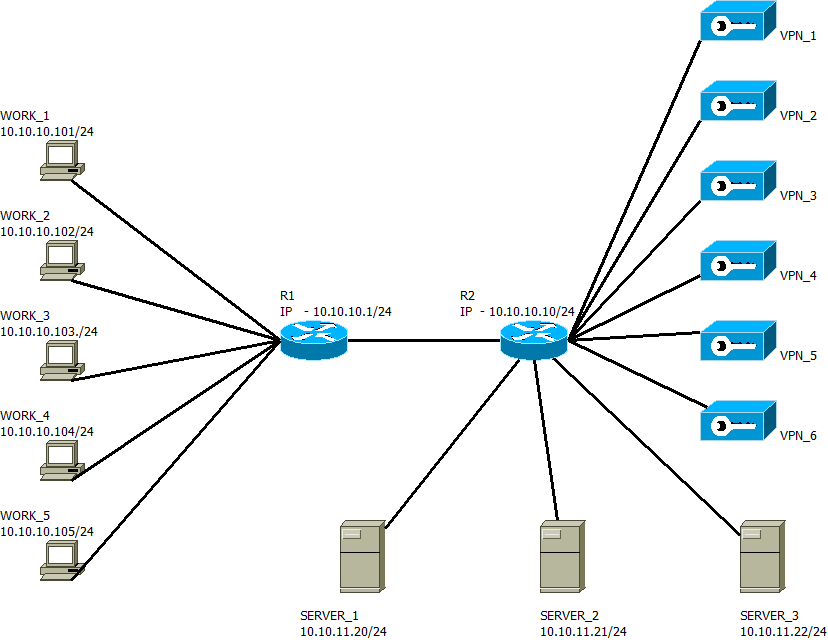

Помогите с маршрутизацией Есть два роутера, 2 подсети. Нужно настроить их для правильной работы.

Доброго времени суток!



1. R1 и R2 находятся в одной сети - 10.10.10.0/24



2. R1 - Является шлюзом для WORK_1-5. А также для Роутера R2



3. R2 - Является шлюзом для SERVER_1-3



Как сделать, чтобы WORK_1-5 ходили в инет через VPN_1-5?

А SERVER_1-3 ходили в инет через VPN_6?



Как правильно прописать NATы на роутерах R1,R2?



Нстройки R1:

ether1 - WAN1

ether2 - WAN2

ether3 - WAN3



ether5 - LAN to R2



Настройки R2:

ether1 - LAN to R1

ether2-5 - SWITCH 10.10.11.1/24

ether1-2 - Bridge



Прошу не пинать сильно, в сетях - новичёк. Заранее благодарен за информацию и помощь.

post-128771-065245500 1437990842_thumb.png

Share this post


Link to post
Share on other sites

НАТы вам не надо прописывать, если вам нужно часть потребителей пустить по разным каналам, нужно маркировать маршруты в манглах, и сделать в роутах маршруты с указанием Routing Mark. Если нужно много потребителей пускать по разным каналам, целесообразно держать списки в Address-List.

Share this post


Link to post
Share on other sites

В данный момент R1 работает с такими настройками:



/ip address
add address=10.10.100.2/24 interface=WAN1 network=10.10.100.0
add address=10.10.101.2/24 interface=WAN2 network=10.10.101.0
add address=10.10.102.2/24 interface=WAN3 network=10.10.102.0
add address=10.10.10.1/24 interface=HomeLAN network=10.10.10.0

/ip firewall address-list
add address=10.10.10.101 comment="Tuner" list=WAN1_M
add address=10.10.10.102 comment="PHONE" list=WAN2_R
add address=10.10.10.103 comment="PHONE2" list=WAN2_R
add address=10.10.10.104 comment="NOTEBOOK1" list=WAN1_80,443,110,25
add address=10.10.10.105 comment="NOTEBOOK2" list=WAN_ECMP

/ip firewall nat
add action=masquerade chain=srcnat dst-port=80,443,110,25 out-interface=WAN1 protocol=tcp src-address-list=WAN1_80,443,110,25
add action=masquerade chain=srcnat comment=NAT-WAN1 dst-address=!10.10.10.0/24 src-address-list=WAN1_M
add action=masquerade chain=srcnat comment=NAT-WAN2 dst-address=!10.10.10.0/24 src-address-list=WAN2_R
add action=masquerade chain=srcnat comment=NAT-WAN3 dst-address=!10.10.10.0/24 src-address-list=WAN3_L
add action=masquerade chain=srcnat comment=ECMP_Balance src-address-list=WAN_ECMP

/ip firewall mangle
add action=mark-routing chain=prerouting comment=WAN1_80,443,110,25 dst-port=80,443,110,25 new-routing-mark=WAN1_80,443,110,25 passthrough=no protocol=tcp src-address-list=WAN1_80,443,110,25
add action=mark-routing chain=prerouting comment=ROUTE-WAN1 new-routing-mark=ROUTE-WAN1 passthrough=no src-address-list=WAN1_M
add action=mark-routing chain=prerouting comment=ROUTE-WAN2 new-routing-mark=ROUTE-WAN2 passthrough=no src-address-list=WAN2_R
add action=mark-routing chain=prerouting comment=ROUTE-WAN3 new-routing-mark=ROUTE-WAN3 passthrough=no src-address-list=WAN3_L
add action=mark-connection chain=input comment=ECMP_Balance in-interface=WAN1 new-connection-mark=cin_WAN1 src-address-list=WAN_ECMP
add action=mark-connection chain=input comment=ECMP_Balance in-interface=WAN2 new-connection-mark=cin_WAN2 src-address-list=WAN_ECMP
add action=mark-connection chain=input comment=ECMP_Balance in-interface=WAN3 new-connection-mark=cin_WAN3 src-address-list=WAN_ECMP
add action=mark-routing chain=output comment=ECMP_Balance connection-mark=cin_WAN1 new-routing-mark=ECMP_ROUTE_WAN1 passthrough=no
add action=mark-routing chain=output comment=ECMP_Balance connection-mark=cin_WAN2 new-routing-mark=ECMP_ROUTE_WAN2 passthrough=no
add action=mark-routing chain=output comment=ECMP_Balance connection-mark=cin_WAN3 new-routing-mark=ECMP_ROUTE_WAN3 passthrough=no
add action=mark-routing chain=prerouting comment=ECMP_Balance new-routing-mark=ECMP_MIXED src-address-list=WAN_ECMP

/ip route
add comment=WAN1_80,443,110,25 distance=1 gateway=10.10.100.1 routing-mark=WAN1_80,443,110,25
add comment=ROUTE-WAN1 distance=1 gateway=10.10.100.1 routing-mark=ROUTE-WAN1
add comment=ROUTE-WAN2 distance=1 gateway=10.10.101.1 routing-mark=ROUTE-WAN2
add comment=ROUTE-WAN3 distance=1 gateway=10.10.102.1 routing-mark=ROUTE-WAN3
add comment=ECMP_Balance distance=1 gateway=10.10.101.1,10.10.100.1,10.10.102.1 routing-mark=ECMP_MIXED
add check-gateway=ping comment=ECMP_Balance distance=1 gateway=10.10.100.1 routing-mark=ECMP_ROUTE_WAN1
add check-gateway=ping comment=ECMP_Balance distance=1 gateway=10.10.101.1 routing-mark=ECMP_ROUTE_WAN2
add check-gateway=ping comment=ECMP_Balance distance=1 gateway=10.10.102.1 routing-mark=ECMP_ROUTE_WAN3
add comment=DNS2 distance=1 dst-address=8.8.4.4/32 gateway=10.10.100.1
add comment=DNS1 distance=1 dst-address=8.8.8.8/32 gateway=10.10.100.1



По статтье в инете настроил ECMP Load Balancing. Не будет ли конфликтов каких-то?

Пока вроде работает и балансировка, и пользователи ходят по своим маршрутам.



А если мне нужно, чтобы пользователь 10.10.10.101/24 ходил через VPN на R2?

Как реализовать?

Share this post


Link to post
Share on other sites

а он не ходит? а он не ходит. можно добавить ему в таблицу маршрут до r2, либо в манглах исключить впн с него из маркировки.
