Правильная точная настройка параметров wlan на AP. Как? Для точка-многоточка.

AP - SXT G-5HPnD-SA r2

Клиенты - SXT Lite 5. Кол-во - мало. До 15.

Расстояния - 1-2.2км в секторе 90гр.

Видимость прямая, зона Фр чистая. Между AP и клиентами на расстоянии 500м. от AP - водоём. Ширина 300м.

В радиусе метра от SXT стоят NanoStation M5 1шт и Ubiquiti NanoBridge M5 1шт. Направлены На +40 и -40 относительно направления AP.



Как правильно пользоваться режимом Alignment для настройки антенн клиентов? Эффективна ли такая настройка?



В какой последовательности производить "исследование" значений "Band", "Frequency", "Channel Width", "TDMA Period size" для достижения наивысшей скорости и стабильности работы клиентов?

Т.е. что "крутить" в первую очередь до достижения лучшего результата, что потом (также до достижения лучшего) и т.д. и что в последнюю?

Есть ли смысл пробовать в этих экспериментах уходить с NV2?

Каков примерный "TDMA Period size" для таких расстояний (оптимальный пинги/скорость)?



Если Tx/Rx CCQ постоянно скачет от 35 до 80 - о чём это может говорить? Это ведь не нормально? Как от этого избавиться?



ЗЫ Скриншоты с AP.

post-122846-029389000 1412254107_thumb.jpg

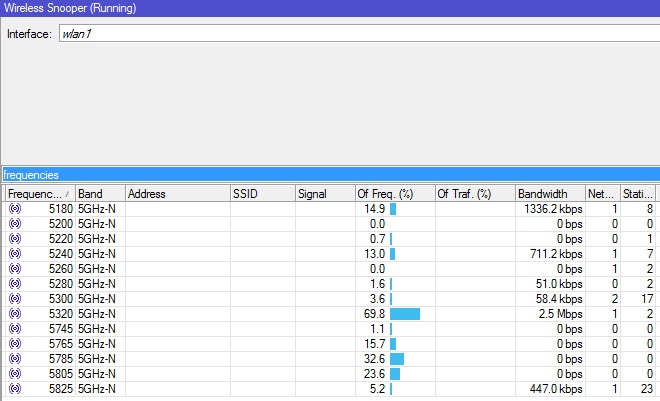

post-122846-023731800 1412254111_thumb.jpg

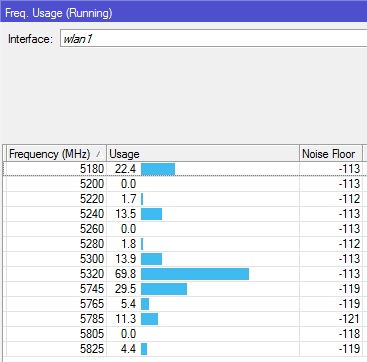

post-122846-088345900 1412254116_thumb.jpg

Edited by Fumo

Share this post


Link to post
Share on other sites

Сначала нужно просканировать сеть и определить на каких частотах работают другие точки, посмотреть уровень сигнала от них, если они ближе чем 50мгц от вашей, и сила сигнала сильнее -70, могут быть проблемы.



TDMA Period Size задает время, в течении которого передаются данные, то есть длительность цикла - чем он меньше, тем ниже скорость но и меньше задержка, чем больше - тем выше скорость и задержка, но при сильно высоких значениях некоторые клиенты могут синхронизацию терять, если помехи, перекрытая видимость и т.п. Соответственно в простое, когда абоненты данные не передают, у них уменьшается CCQ и это нормально. Если по тестам у вас сильно изменяется задержка, или общая скорость низкая, то следует переключить на Nstreme, соответственно все абоненты должны быть настроены таким образом, что бы могли работать в любом режиме.



При подключении клиента нужно сначала произвести юстировку по направлению, после по высоте, добиваясь минимальных перекосов по каналам. При этом наводить нужно уже подключившегося клиента, наблюдая за вкладкой Status.

Share this post


Link to post
Share on other sites

Результаты сравнения линка точка-многоточка.

Условия описаны в первом посте.

В момент тестирования в эфире только 1 клиент. Расположение - 2.2 км, примерно 40гр. от оси AP.

AP Tx Power - 18db. Tx Power клиента - 17db.

Картинки дневного теста.

Ночью в эфире спокойнее - скорость в этих тестах была 30-40Мбит.



Судя по описанию протоколов, nv2 должен быть быстрее, чем nstreme.

У меня получилось наоборот.

По стабильностии тоже выигрыает nstreme, хотя, как видно, большущие провалы бывают (почему?).



Это нормально или что то подправить?

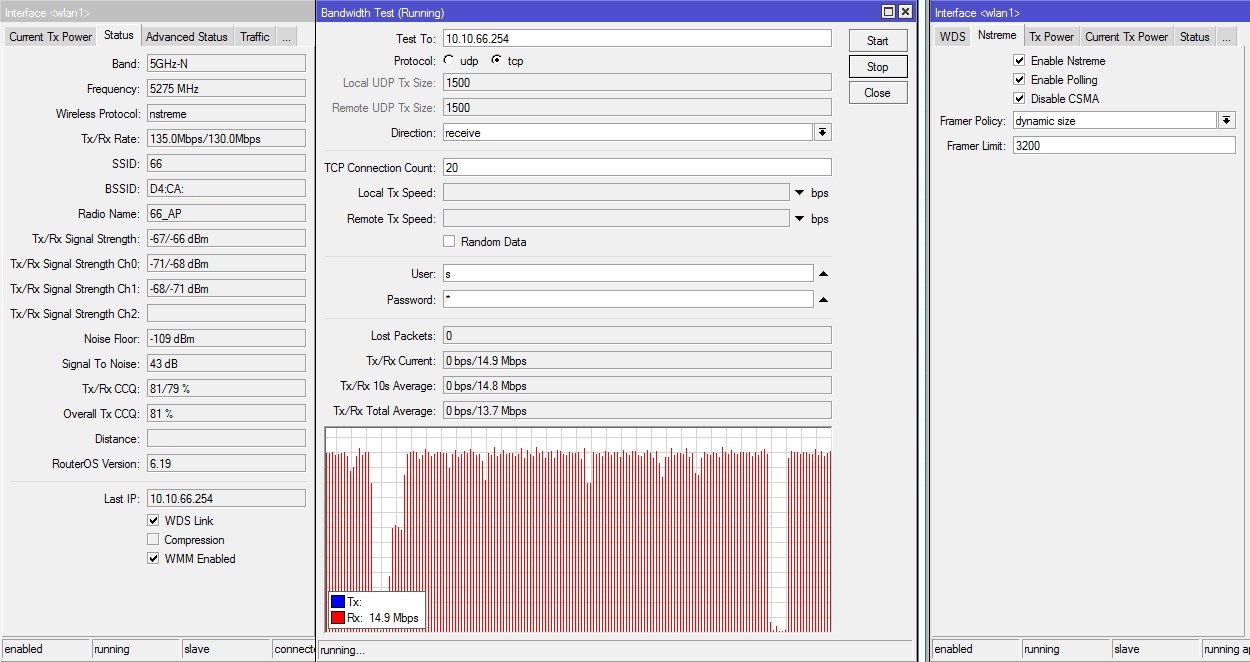

post-122846-048938200 1412334311_thumb.jpg

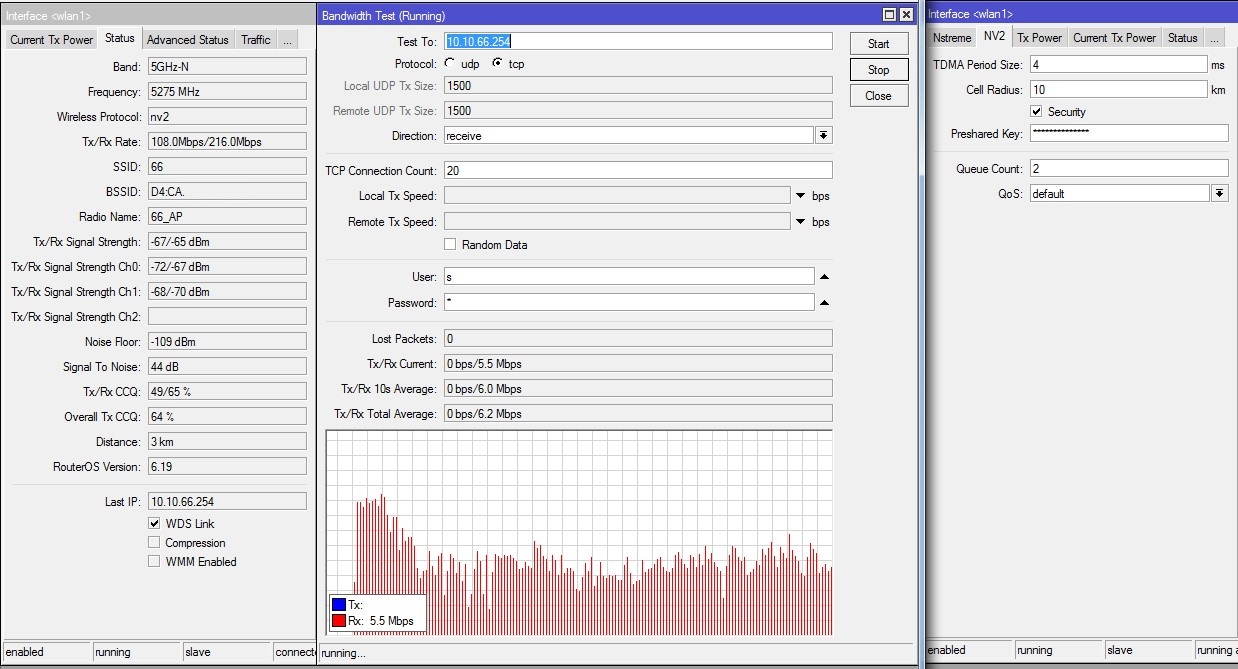

post-122846-025248800 1412334316_thumb.jpg

Edited by Fumo

Share this post


Link to post
Share on other sites

Это нормально или что то подправить?



Вам надо с канальными скоростями разобраться. Например отключить на вкладке Data Rates все галочки а на HT MCS все выше 7, тогда радио будет работать в одноканальном режиме, если по CCQ не покажет 100 процентов, снимаете галочку с 7 и так далее до того момента, пока не покажет 100. Это и будет та канальная скорость, на которой все работает идеально. Далее можете отключить все галочки кроме 8 и производить тесты, включая 9, 10 и так далее. Тут 0-7 это одноканальный режим, 8-15 двухканальный, то есть работает MIMO. Когда отдаете базе на откуп самостоятельно выбирать режим работы, то она постоянно прыгает туда-сюда, особенно если видимость не совсем прямая, есть перекосы по сигналам, помехи и т.п., поэтому общая скорость получается низкая.

Share this post


Link to post
Share on other sites

Спасибо, займусь.



Nstreme или NV2 таким образом мучать?

Какой, всёж, предпочтителен для сети точка-многоточка?

Share this post


Link to post
Share on other sites

Nstreme или NV2 таким образом мучать?

Какой, всёж, предпочтителен для сети точка-многоточка?



Зависит от ситуации, поэтому клиентские устройства должны работать в любом. Бывает все нормально работало в NV2, подключили нового абонента в плохих условиях и начались проблемы, если нет возможности перевесить антенну этого абонента, на время разбирательств переключают в нстрим. Так же зависит от скорости и требуемой задержки, нстрим дает меньшую скорость и задержку, если сравнивать в идеальных условиях. В любом случае, если в окне статуса оборудование стремиться перейти на высокие скорости, а CCQ плохой, это говорит о проблемах прохождения сигналов а не не правильном выборе протокола.

Share this post


Link to post
Share on other sites

На стороне клиента сегодня ночью нет эл-ва. Буду пробовать завтра.



Зато покопался с другим линком точка-точка (на Lite 2).

Там тоже CCQ прыгало постоянно. И скорость от этого плавала.



Перепробовал все MCS.

Выше 15го - вообще не соединяется (ограничения модели? или почему?).

Редко на каких, CCQ поднимался до 90%, но даже там всё время прыгал вниз.

Попробовал со стандартных каналов уйти на superchannel - на первом попавшемся (2382) СРАЗУ всё запело на 100%! Естессно, скорость в тесте - максимально возможная при этой канальной. Работает на 100% на любом MCS до 15го.

Для "резерва" остановился на MCS 13.



Я правильно понял, что необходимо добиться стабильности и на вкладке HT MCS оставить только одну галку на одной "цифре"? "HT Supported MCS" и "HT Basic MCS" - галку надо ставить и там и там? Или только в одном "абзаце"? Или, поняв, какой MCS-пункт крайний стабильный, оставить его и все ниже лежащие тоже?



Чем чреват уход со стандартных WiFi-каналов (и 2.4Ghz и на 5Ghz) на superchannel?

Контроллирующие органы будут интенсивнее интересоваться или(и) что то иное?



PS Точки outlaw.

Edited by Fumo

Share this post


Link to post
Share on other sites

Выше 15го - вообще не соединяется (ограничения модели? или почему?).



Выше это уже мимо 3х3, поэтому и не работает.



Редко на каких, CCQ поднимался до 90%, но даже там всё время прыгал вниз.



Значит много помех, на MCS0 или MCS8 должно показать около 100 даже в условиях сильных помех.



Попробовал со стандартных каналов уйти на superchannel - на первом попавшемся (2382) СРАЗУ всё запело на 100%! Естессно, скорость в тесте - максимально возможная при этой канальной. Работает на 100% на любом MCS до 15го.



Так на них помех нет вот и заработало.



Для "резерва" остановился на MCS 13.



Останавливаться надо на том, где максимальные показатели CCQ, задержки и скорости в пределах требуемой. Например если вам нужно передавать всего 30 мегабит, нет смысла добиваться канальных скоростей выше, т.к. установив низкие, получите намного более стабильный линк.



Я правильно понял, что необходимо добиться стабильности и на вкладке HT MCS оставить только одну галку на одной "цифре"? "HT Supported MCS" и "HT Basic MCS" - галку надо ставить и там и там? Или только в одном "абзаце"? Или, поняв, какой MCS-пункт крайний стабильный, оставить его и все ниже лежащие тоже?



Supported и Basic должны стоять одинаковые значения, если ограничиваете снизу, соответственно переставляете галочки.

Служебный трафик передается на самой низкой скорости из возможных, поэтому если у вас отличная связь, есть смысл медленные скорости поотключать, тем самым увеличить эффективную пропускную способность, она может и на 10 и даже порой на 30 мегабит увеличиться.



Чем чреват уход со стандартных WiFi-каналов (и 2.4Ghz и на 5Ghz) на superchannel?

Контроллирующие органы будут интенсивнее интересоваться или(и) что то иное?



Штраф раньше был 1500р. без конфискации. Естественно нужно просканировать эфир что бы найти ту частоту, где никому не будете мешать.
