HELP! Резервирование какнала на Mikrotik Резервирование какнала на Mikrotik

Требуется помощь.

1 комп управляет удаленно через канал 2 Мбита тремя серверами.

При падении связи вручную перехожу на резервный канал

созданный на радио бриджах Wide IP DSS-6G-B RouterOS.

Как автоматизировать этот процесс?

Возможно ли запараллелить два канала не получив кольцо

без применения дополнительного оборудования с помощью RouterOS на бриджах?

Благодарю.

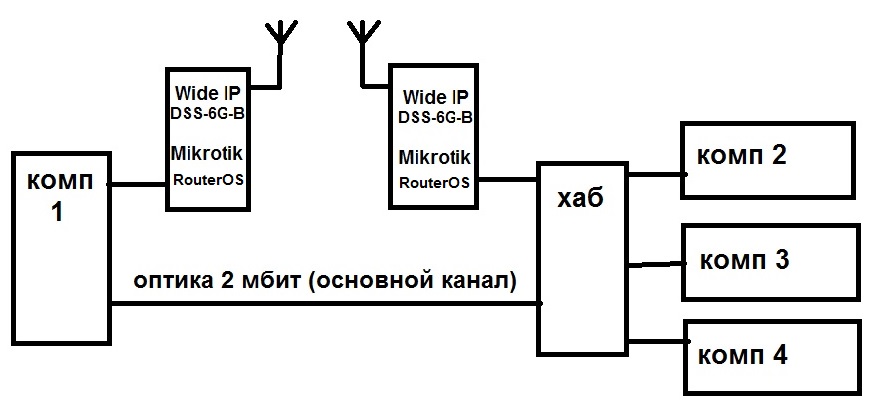

post-109254-081820900 1395313381_thumb.jpg

Share this post


Link to post
Share on other sites

spanning tree protocol



Если поставить свичи по обе стороны и завести на них по два канала, - это понятно.

Как это реализовать это без свичей, на бриджах (согласно схеме)?

Share this post


Link to post
Share on other sites

что линух что микротик поддерживают stp в бриджах. вполне себе норм для резервирования.

Share this post


Link to post
Share on other sites

Включаете на обоих микротиках RSTP на бриджах, в настройках портов указываете высокую стоимость у радиоинтерфейсов, тогда в случае замыкания кольца отключиться радиолинк. Если просто включите RSTP, то микротик может к примеру сетевой порт отключить, и весь трафик на него будет по радиоканалу ходить, а не по кабелю локально.

Share this post


Link to post
Share on other sites

Включаете на обоих микротиках RSTP на бриджах, в настройках портов указываете высокую стоимость у радиоинтерфейсов, тогда в случае замыкания кольца отключиться радиолинк. Если просто включите RSTP, то микротик может к примеру сетевой порт отключить, и весь трафик на него будет по радиоканалу ходить, а не по кабелю локально.

Включал RSTP и назначал стоимость портов, но почему то не меняется их статус в

Bridge\Ports\Role\designated port на "Root port" и "alternate port".

Есть подробное описание, но для многопортовых бриджей.

http://asp24.com.ua/blog/kak-objedinitj-dva-mikrotik-routerboard-rb751u-2hnd-v-odnu-nadezhnuyu-setj/

Не помогло. Что неправильно делаю ?

Share this post


Link to post
Share on other sites

Дык потому что на компьютере тоже должен быть стп включен. Иначе кольца не будет для стп пакетов.

Share this post


Link to post
Share on other sites

Дык потому что на компьютере тоже должен быть стп включен. Иначе кольца не будет для стп пакетов.

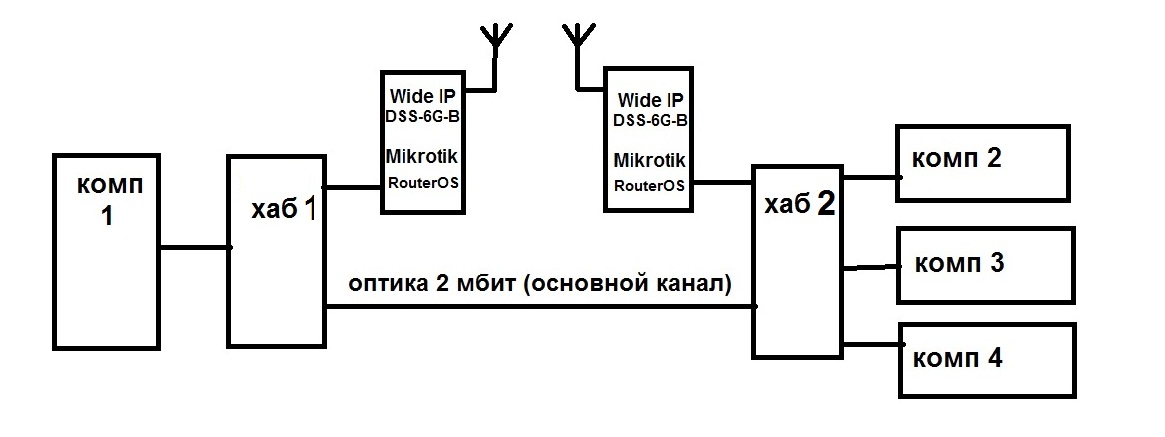

По такой схеме включение RSTP на бриджах не работает. Получается кольцо.

С двумя сетевыми еще не пробовал.

post-109254-068253100 1395483089_thumb.jpg

Share this post


Link to post
Share on other sites

ггг. пора привыкать что уже ХАБы не делают )) да, жить не будет :) простите что обнадежил :)

Share this post


Link to post
Share on other sites

ггг. пора привыкать что уже ХАБы не делают )) да, жить не будет :) простите что обнадежил :)

Заработался. Понятно что по последней схеме работать не будет.

Не буду мудрить с двумя сетевыми платами, а докуплю коммутаторы.

Сейчас наверное купить циску будет проблемно,

поэтому что то из Д-линка DES-1210, DGS-3000,  DES-3200.

Share this post


Link to post
Share on other sites

По такой схеме включение RSTP на бриджах не работает. Получается кольцо.

С двумя сетевыми еще не пробовал.

В данной схеме должно все работать с STP если все железки пропускают весь трафик

Wide IP DSS-6G-B - это вообще что? это железка на ROS?

STP можно диагностировать.

Предположим, вы соединили их только по радио. Смотрите в свойства бриджа обоих.

на вкладке status должна стоять галочка root bridge только у одного из них. А у второго светится ИД первого бриджа.

Если В сети проблема с прохождением BPDU пакетов (кто-то их блокирует), то каждый из них будет считать себя главным.



В общем, с радио разобрались, видят друг друга. Отключаете радио, соединяете эзернет. Смотрите видят или нет.

Если видят и по радио и по эзернету, должно работать. При включении одновременно, они определят какой из портов главнее.



Если у вас оптика через провайдера, или в сети есть управляемые свичи, они могут блокировать BPDU.

Со своими свитчами проще. С провайдером тоже можно договорится.

Если провайдер не общается, то можно через его канал прокинуть EoIP... через него будут ходить BPDU-шки.



Мы так сделали. Но, потом оказалось, что STP общем и не нужен... Сейчас весь трафик ходит через EoIP, а приоритет определяет таблица маршрутизации...

Где-то тут я открывал тему на эту тему. Так предложил Сааб... И эта схема работает уже больше чем пол года.



Еще раз объясню, вдруг до сих пор не понятно. Соединили два микротика. Интерфейсы, которыми соединили добавили в бриджы. На бриджах включили rSTP. Открыли статус. Если Root brige только один, знач все ок, они друг друга видят. Если Root brige с двух сторон... или ID бриджа не совпадает, значит STP не работает, значит что-то блокирует BPDU пакеты.

Edited by fhntv_smart

Share this post


Link to post
Share on other sites

По такой схеме включение RSTP на бриджах не работает. Получается кольцо.

С двумя сетевыми еще не пробовал.

В данной схеме должно все работать с STP если все железки пропускают весь трафик

Wide IP DSS-6G-B - это вообще что? это железка на ROS?

STP можно диагностировать.

Предположим, вы соединили их только по радио. Смотрите в свойства бриджа обоих.

на вкладке status должна стоять галочка root bridge только у одного из них. А у второго светится ИД первого бриджа.

Если В сети проблема с прохождением BPDU пакетов (кто-то их блокирует), то каждый из них будет считать себя главным.



В общем, с радио разобрались, видят друг друга. Отключаете радио, соединяете эзернет. Смотрите видят или нет.

Если видят и по радио и по эзернету, должно работать. При включении одновременно, они определят какой из портов главнее.



Если у вас оптика через провайдера, или в сети есть управляемые свичи, они могут блокировать BPDU.

Со своими свитчами проще. С провайдером тоже можно договорится.

Если провайдер не общается, то можно через его канал прокинуть EoIP... через него будут ходить BPDU-шки.



Мы так сделали. Но, потом оказалось, что STP общем и не нужен... Сейчас весь трафик ходит через EoIP, а приоритет определяет таблица маршрутизации...

Где-то тут я открывал тему на эту тему. Так предложил Сааб... И эта схема работает уже больше чем пол года.



Еще раз объясню, вдруг до сих пор не понятно. Соединили два микротика. Интерфейсы, которыми соединили добавили в бриджы. На бриджах включили rSTP. Открыли статус. Если Root brige только один, знач все ок, они друг друга видят. Если Root brige с двух сторон... или ID бриджа не совпадает, значит STP не работает, значит что-то блокирует BPDU пакеты.



Wide IP DSS-6G-B - Радио маршрутизатор 6.2 ггц на RouterOS. _http://www.wideip.ru/Pages/DEV_AS_Stand.html

Радиоканал работает, но в status\ root bridge стоит на обеих бриджах и отключаться не хочет,

а в такой ситуации при подключении получается кольцо и 2 мбит канал провайдера падает.

Один бридж с некоторых пор стал тормозить, возможно проблемы в нем. Буду менять.

Всем спасибо.
