p2p низкий ccq

[nonoma72]

Приветствую всех.

установили линк точка точка. С одной стороны rb433 c другой rb411 карты r52hn антены RFE 5800/23HV.

[admin@MikroTik] /interface wireless> print advanced

Flags: X - disabled, R - running

0 R name="wlan1" mtu=1500 mac-address=D4:CA:6D:13:38:D9 arp=enabled

disable-running-check=no interface-type=Atheros 11N radio-name="point"

mode=station-wds ssid="p2p" area="" frequency-mode=superchannel

country=no_country_set antenna-gain=0 frequency=5910 band=5ghz-onlyn

channel-width=20/40mhz-ht-above scan-list=5700-6000

wireless-protocol=nv2 rate-set=configured

supported-rates-b=1Mbps,2Mbps,5.5Mbps,11Mbps

supported-rates-a/g=6Mbps,9Mbps,12Mbps,18Mbps,24Mbps,36Mbps,48Mbps,

54Mbps

basic-rates-b=1Mbps,2Mbps,5.5Mbps,11Mbps

basic-rates-a/g=6Mbps,9Mbps,12Mbps,18Mbps,24Mbps,36Mbps,48Mbps,54Mbps

max-station-count=2007 distance=dynamic tx-power=25

tx-power-mode=all-rates-fixed noise-floor-threshold=default

nv2-noise-floor-offset=default periodic-calibration=default

periodic-calibration-interval=60 dfs-mode=none wds-mode=disabled

wds-default-bridge=none wds-default-cost=100 wds-cost-range=50-150

wds-ignore-ssid=no update-stats-interval=disabled bridge-mode=enabled

default-authentication=yes default-forwarding=yes default-ap-tx-limit=0

default-client-tx-limit=0 proprietary-extensions=post-2.9.25

wmm-support=disabled hide-ssid=no security-profile=secret

disconnect-timeout=3s on-fail-retry-time=100ms preamble-mode=both

compression=no allow-sharedkey=no

station-bridge-clone-mac=00:00:00:00:00:00 ht-ampdu-priorities=0

ht-guard-interval=any

ht-supported-mcs=mcs-0,mcs-1,mcs-2,mcs-3,mcs-4,mcs-5,mcs-6,mcs-7,mcs-8,

mcs-9,mcs-10,mcs-11,mcs-12,mcs-13,mcs-14,mcs-15,mcs-16,mcs-17,

mcs-18,mcs-19,mcs-20,mcs-21,mcs-22,mcs-23

ht-basic-mcs=mcs-0,mcs-1,mcs-2,mcs-3,mcs-4,mcs-5,mcs-6,mcs-7,mcs-8,mcs-9,

mcs-10,mcs-11,mcs-12,mcs-13,mcs-14,mcs-15

ht-txchains=0,1 ht-rxchains=0,1 ht-amsdu-limit=8192

ht-amsdu-threshold=8192 tdma-period-size=2 nv2-queue-count=2

nv2-qos=default nv2-cell-radius=30 nv2-security=disabled

nv2-preshared-key="" hw-retries=7 frame-lifetime=0

adaptive-noise-immunity=none hw-fragmentation-threshold=disabled

hw-protection-mode=none hw-protection-threshold=0 frequency-offset=0

rate-selection=advanced



ccq не подымается больше 15%.

в чем может быть дело

Edited September 11, 2013 by nonoma72

[SSD]

skip

Помехи.

[nonoma72]

skip

Помехи.



частоты меняли толку нет.

в скане тоже пусто.

[SSD]

skip

Помехи.



частоты меняли толку нет.

в скане тоже пусто.

Сканер показывает только аналогичные устройства. Включите для начала чистый A, так же попробуйте сузить полосу.

[nonoma72]

skip

Помехи.



частоты меняли толку нет.

в скане тоже пусто.

Сканер показывает только аналогичные устройства. Включите для начала чистый A, так же попробуйте сузить полосу.















[SSD]

skip

С видимостью проблем нет? Какое расстояние?

[nonoma72]

skip

С видимостью проблем нет? Какое расстояние?



растояние 5,2км. видимость идеальная.

возможно есть проблема с юстировкой со стороны мачты.

мачта местных связистов сильно качается.





[SSD]

skip

С видимостью проблем нет? Какое расстояние?



растояние 5,2км. видимость идеальная.

возможно есть проблема с юстировкой со стороны мачты.

мачта местных связистов сильно качается.

Судя по фото, да. Подстраивать не пробовали?

[nonoma72]

skip

С видимостью проблем нет? Какое расстояние?



растояние 5,2км. видимость идеальная.

возможно есть проблема с юстировкой со стороны мачты.

мачта местных связистов сильно качается.

Судя по фото, да. Подстраивать не пробовали?



+/- 2дбм

в спокойную погоду сигнал стоит стабильный, в ветренную плавает +- 1-2 Дбм.

может проблема в джамперах?

может в сборке поменяли местами поляризации?

[SSD]

+/- 2дбм

в спокойную погоду сигнал стоит стабильный, в ветренную плавает +- 1-2 Дбм.

может проблема в джамперах?

может в сборке поменяли местами поляризации?

1-2 дБм вполне допустимо. У вас же обе поляризации используются. Хоть одной бы, да попали. Смущает сильный перекос RX\TX, при вашей видимости его быть не должно. Возможной причиной кроме помех может быть карта, антенна, пигтейлы.

[nonoma72]

+/- 2дбм

в спокойную погоду сигнал стоит стабильный, в ветренную плавает +- 1-2 Дбм.

может проблема в джамперах?

может в сборке поменяли местами поляризации?

1-2 дБм вполне допустимо. У вас же обе поляризации используются. Хоть одной бы, да попали. Смущает сильный перекос RX\TX, при вашей видимости его быть не должно. Возможной причиной кроме помех может быть карта, антенна, пигтейлы.



c частотами тут чисто, заключение частотников

все новое. будем пробовать тогда менять. как то еще возможно проверить?

а то объект удален на 100км.

[SSD]

c частотами тут чисто, заключение частотников

все новое. будем пробовать тогда менять. как то еще возможно проверить?

а то объект удален на 100км.

Крутить настройки бестолку.



Так у вас 6 км расстояние или 100? :)

[nonoma72]

c частотами тут чисто, заключение частотников

все новое. будем пробовать тогда менять. как то еще возможно проверить?

а то объект удален на 100км.

Крутить настройки бестолку.



Так у вас 6 км расстояние или 100? :)



ехать до мачты 100 а растояние p2p 6км

[Saab95]

Уменьшите мощность до 18дбм и поменяйте антенны на нормальные, при панельках 23дб на расстоянии 6 км сигналы должны быть намного выше. RFE не самые хорошие антенны. Вот тут как раз обзор этой антенны, только на 5300мгц - http://www.lanmart.ru/blogs/antenna_rfe-5300-23hv/

[pandel]

а что уровни такие низкие? 77/77

[Ferdin]

Была аналогичная проблема, меняйте антенны.

[divxl]

Спрошу в Вашей теме, похожая проблема только линк P2MP.

SXT SA и Sxt Lite 5, пока только 1 клиент.

Низкий CCQ и перекос Rx\Tx. А так же низкие уровни.

Расстояние 3 км. Видимсть прямая, зона Френеля не идеальная, База стоит на 7 этаже, впереди пятиэтажка через 50 метров, клиент примерно на уровне базы через 3 км.

Как можо улучшить уровни? Перейти в 20Mhz или 10? Переключиться в A? Отключить MIMO?

Или поможет замена Sxt lite 5 на SEXANT? Или к SXT lite 5 прикрутить оффсетную антенну ?

Конфиг клиента:





/interface bridge

add l2mtu=1598 name=bridge1

/interface wireless

set 0 band=5ghz-a/n disabled=no frequency=5980 frequency-mode=superchannel ht-guard-interval=long \

ht-rxchains=0,1 ht-txchains=0,1 hw-protection-mode=rts-cts l2mtu=2290 mode=\

station-wds nv2-preshared-key= nv2-security=enabled \

periodic-calibration-interval=10 radio-name=УКАЗАТЬ_ИМЯ ssid=Molniya \

tx-power=2 tx-power-mode=all-rates-fixed wds-default-bridge=bridge1 \

wds-mode=dynamic wireless-protocol=nv2-nstreme-802.11

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip hotspot user profile

set [ find default=yes ] idle-timeout=none keepalive-timeout=2m

/interface bridge port

add bridge=bridge1 interface=ether1

add bridge=bridge1 interface=wlan1

/ip address

add address=192.168.16.УКАЗАТЬ_IP/24 interface=bridge1

/ip neighbor discovery

set wlan1 disabled=yes

/ip route

add distance=1 gateway=192.168.16.1

/ip service

set telnet disabled=yes

set ftp disabled=yes

set www disabled=yes

set ssh disabled=yes

/system identity

set name=УКАЗАТЬ_ИМЯ

/system leds

set 0 interface=wlan1





Конфиг базы:





/interface bridge

add l2mtu=1598 name=bridge1

/interface wireless

set 0 band=5ghz-onlyn channel-width=20/40mhz-ht-above disabled=no frequency=\

5980 frequency-mode=superchannel ht-guard-interval=long ht-rxchains=0,1 ht-txchains=0,1 l2mtu=2290 \

mode=bridge nv2-cell-radius=10 nv2-preshared-key= nv2-security=enabled \

radio-name=AP_Trunova_Tashla ssid=Molniya tx-power=18 tx-power-mode=all-rates-fixed \

wds-default-bridge=bridge1 wds-mode=dynamic wireless-protocol=nv2

/interface wireless security-profiles

set [ find default=yes ] supplicant-identity=MikroTik

/ip hotspot user profile

set [ find default=yes ] idle-timeout=none keepalive-timeout=2m

/interface bridge port

add bridge=bridge1 interface=ether1

add bridge=bridge1 interface=wlan1

/ip address

add address=192.168.16.100/24 interface=bridge1

/ip neighbor discovery

set wlan1 disabled=yes

/ip route

add distance=1 gateway=192.168.16.1

/ip service

set telnet disabled=yes

set ftp disabled=yes

set www disabled=yes

set ssh disabled=yes

/system identity

set name=AP_Trunova_Tashla

/system leds

set 0 interface=wlan1

/tool bandwidth-server

set authenticate=no





[pandel]

divxl у вас уровни просто жесть, как оно вообще работает)) в 10 МГц уровни будут выше и линк будет стабильнее

[divxl]

divxl у вас уровни просто жесть, как оно вообще работает)) в 10 МГц уровни будут выше и линк будет стабильнее

А какую скорость позволит прогнать линк в 10 Mhz в режиме А?

[Yaten]

А вам слабо?

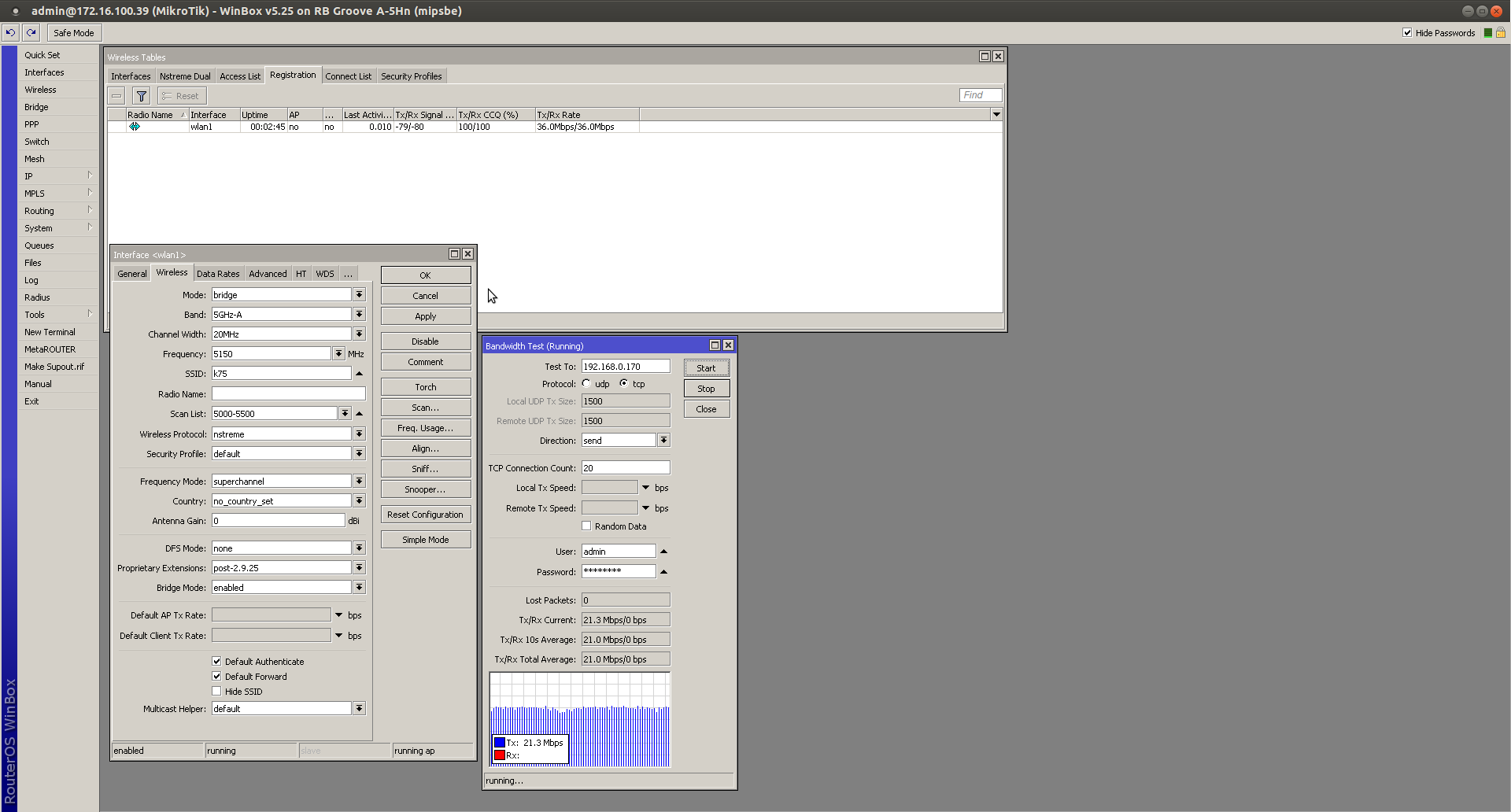

Линк 16км, без прямой видимости. Обе антенны на высоте ~40м. Мощность 17дБм. Защитный интервал Long. Модуляция на 36Мбит залочена. 48я уже теряет качество. Так же nv2 и 802.11n работали не стабильно. 40МГц полосы, так же дают 20Мбит т.к. падает качество.

Расчетный уровень был -59дБм. Антенны Extralink 30 и 27дБм. Косяк этих экстралинков в рабочей частоте. Она оказалась 5150-5350, а это нигде не написанно. На 5800 например уже ослабление сигнала на 15дБм.



На самом деле, я бы не взялся за данный линк, если бы не видел вышку на горизонте, как оказалось в дальнейшем - не ту вышку видел ((. А видел вышку ОПСОСа на удалении 8км позади моей вышки с разницей в азимуте ~5гр.

Трассу то я считал по гуглю и по линктесту - ошиблись они!!! Вот не поверите, метров на 15 ошиблись. По линктесту трасса едва едва косалась зоны Френеля.

Edited September 17, 2013 by Yaten

[Yaten]

divxl, у тебя либо антенны не настроены, либо "не идеальная" - соответствует "отсутствует". Так же играет роль, где именно загораживается линк. Если по середине - ещё не смертельно, и то смотря как. А вот если с конца - хуже.

Рекомендую поставить на офсет 0.55, а лучше 1.2. Или жириус 29й.

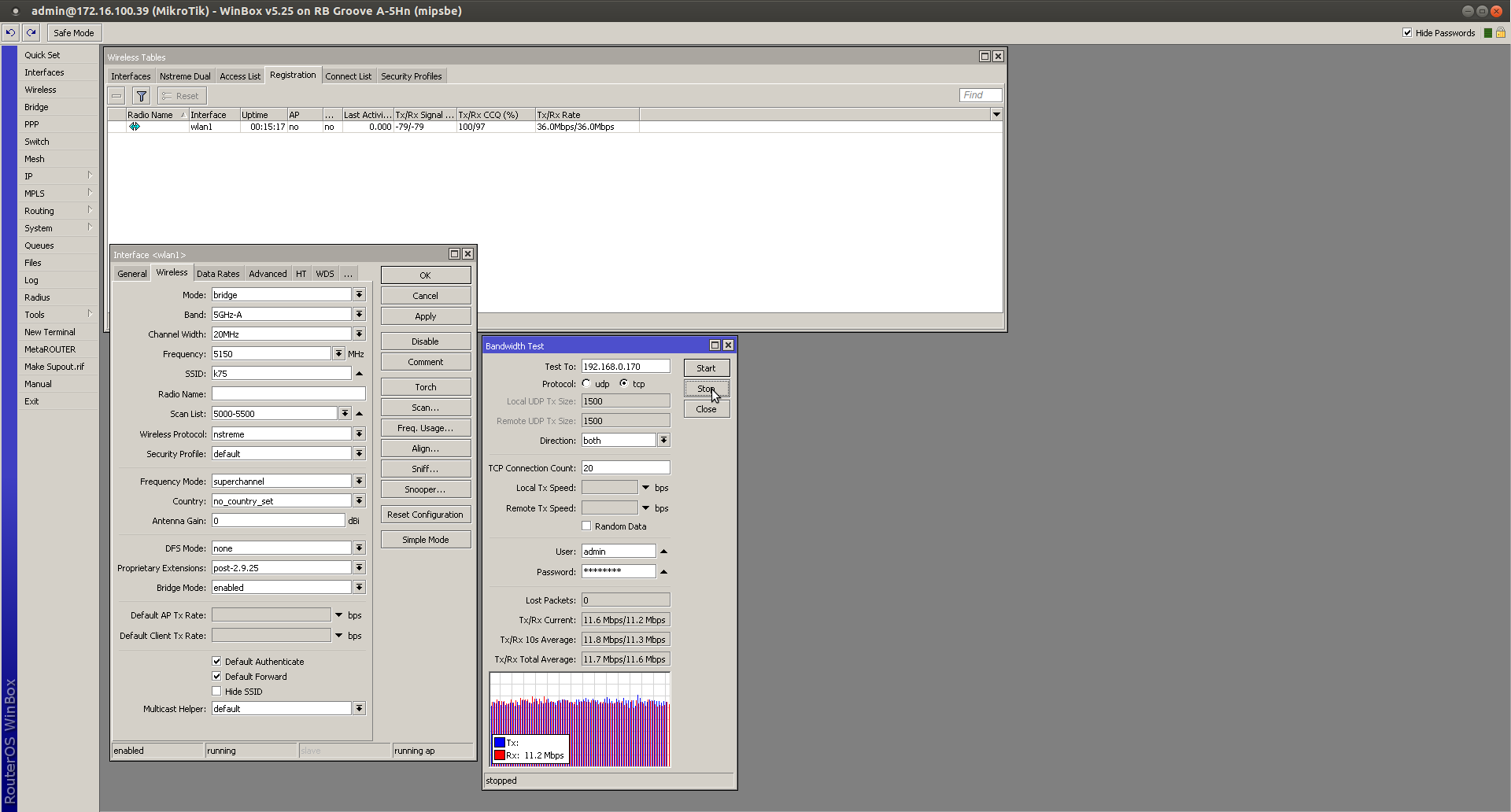

Ещё один. Туда-обратно
