25-и парник расключение "белтелекабель" 4 модуля

пришел многопарник состоящий из модулей 4 пары(как в стандартной витой паре из 4-х пар синяя,рыжая ,коричневая и зеленая) закрученые цветной ниткой таких модулей 6шт(синий, рыжий, зеленый, коричневый, серый, желтый) в кабеле

какой стандарт в разключении этого кабеля есть ?

какой модуль за которым идет ?

Share this post


Link to post
Share on other sites

При разделке многопарных кабелей рекомендуется следовать универсальному цветовому коду, где пары маркируются двумя цветами: основным и дополнительным. Основные цвета – белый, красный, черный, желтый и фиолетовый (что бы было легче запомнить - Буратино Красил Чердак Желтым Фломастером), дополнительные – синий, оранжевый, зеленый, коричневый и серый (все в приведенном порядке). При этом первой монтируется проводник основного цвета, а второй — дополнительного. В итоге, регламентируется последовательность для 25 пар или для 50 проводников. Порядок следования пар в соответствии с цветовой кодировкой показан на рисунке.


В кабелях меньшей емкости, например 10 или 4 пары, используются цвета из начала последовательности, например в кабелях UTP 4×2 – начиная с бело-синей пары и до бело-коричневой. Кабели большей емкости обычно разбиты на десятки, и в них используются с бело-синей по красно-серую.

Edited by Vasmer

Share this post


Link to post
Share on other sites

То есть группы нужно раскладывать по первому варианту - син. ор. зел. кор. сер. жёлт.

Share this post


Link to post
Share on other sites

labi, спасибо тебе, добрый фей! ©

Как удачно! А то я даже не знал, как оно называется, поэтому и спросить не мог ;) На следующей неделе разведу все DSLAM-ы, чтобы можно было работать по-человечески.

Share this post


Link to post
Share on other sites

спасибо labi!!!

как оно называется

что именно оно?

Edited by Vasmer

Share this post


Link to post
Share on other sites

что именно оно?

Ну вот кабель этот...

Share this post


Link to post
Share on other sites

спасибо labi!!!

как оно называется

что именно оно?



Если мимо будет проходить ваш многопарный кабель, то я его тоже разошью, сфотографирую и нарисую табличку. Пока мне такой не попадался. Однако общая логика расшивки в нём соблюдена. Ну или можете сами прислать кусочек своего редкого кабеля мне. По ТЗ одного из участников проекта сопровождения открытого стандарта на СКС в новую версию (3.2) последнего должны быть добавлены картинки с расшивкой всех типов многопарных кабелей - мне всё равно это делать. Будет и вам "оно".

Share this post


Link to post
Share on other sites

А ха ха, про Буратину улыбнуло. Спасибо за хорошее настроение на весь день! =)

Share this post


Link to post
Share on other sites

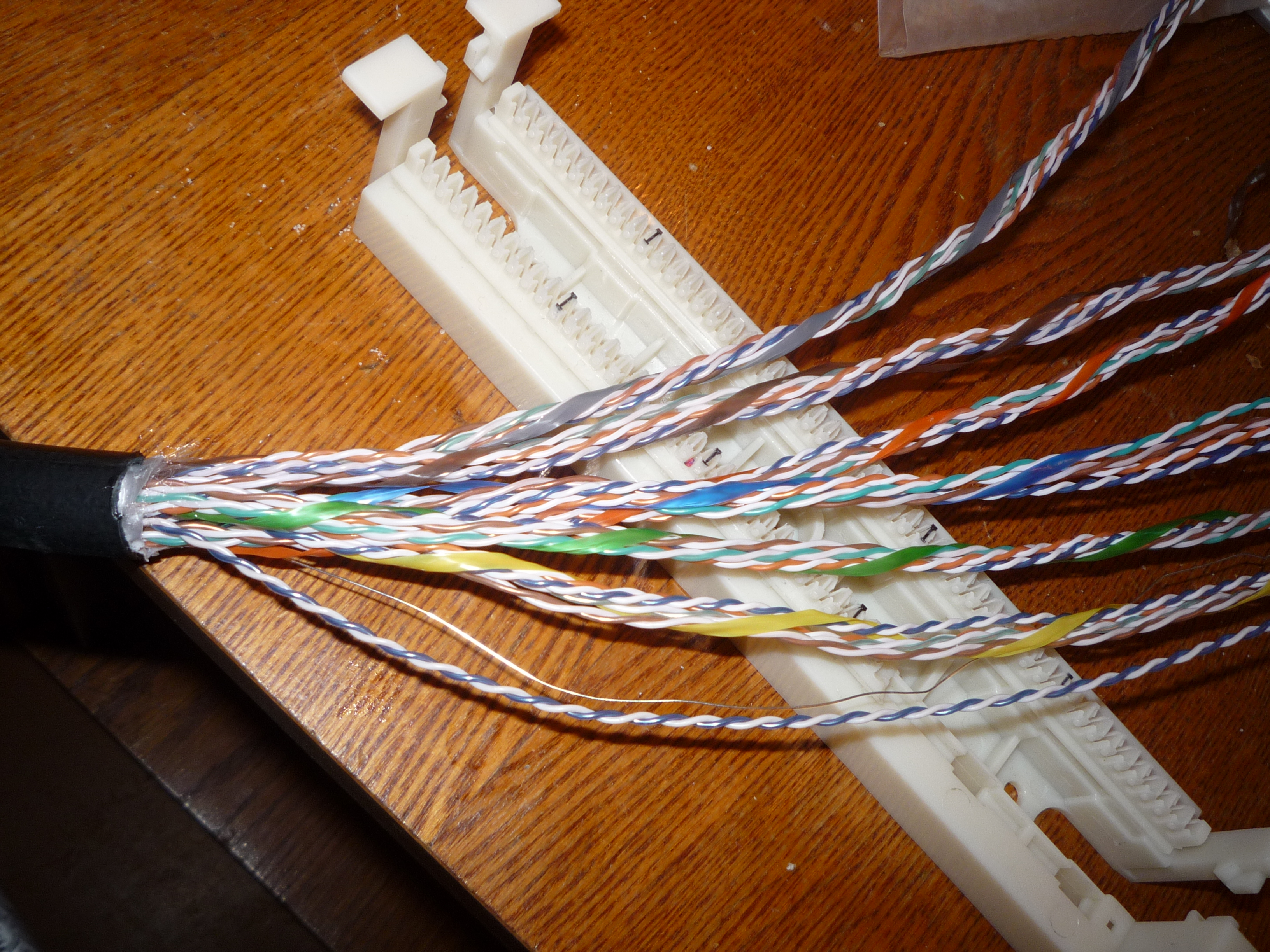

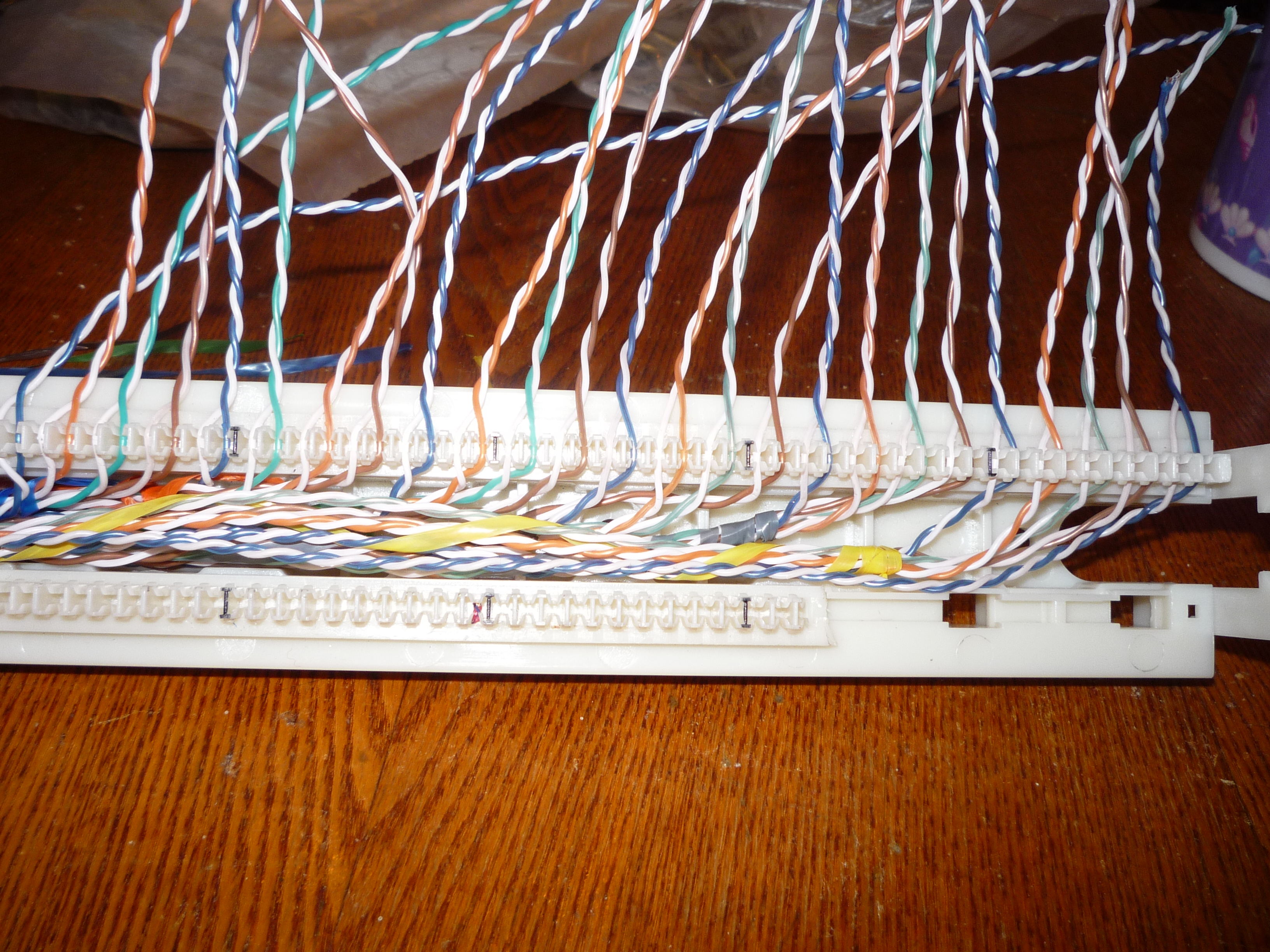

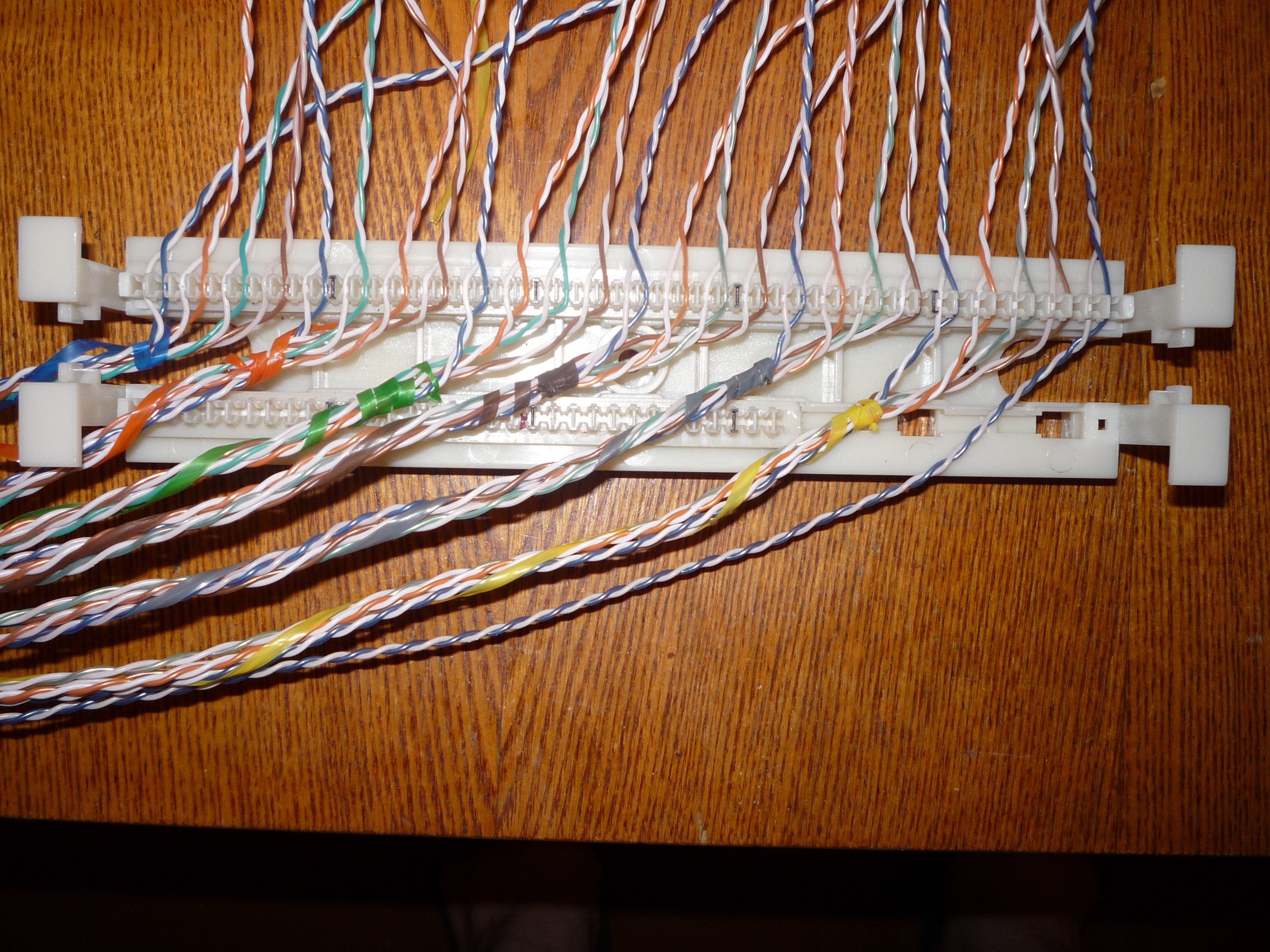

labi под руками только 110 кросс как мог изобразил!




Share this post


Link to post
Share on other sites

labi под руками только 110 кросс как мог изобразил!

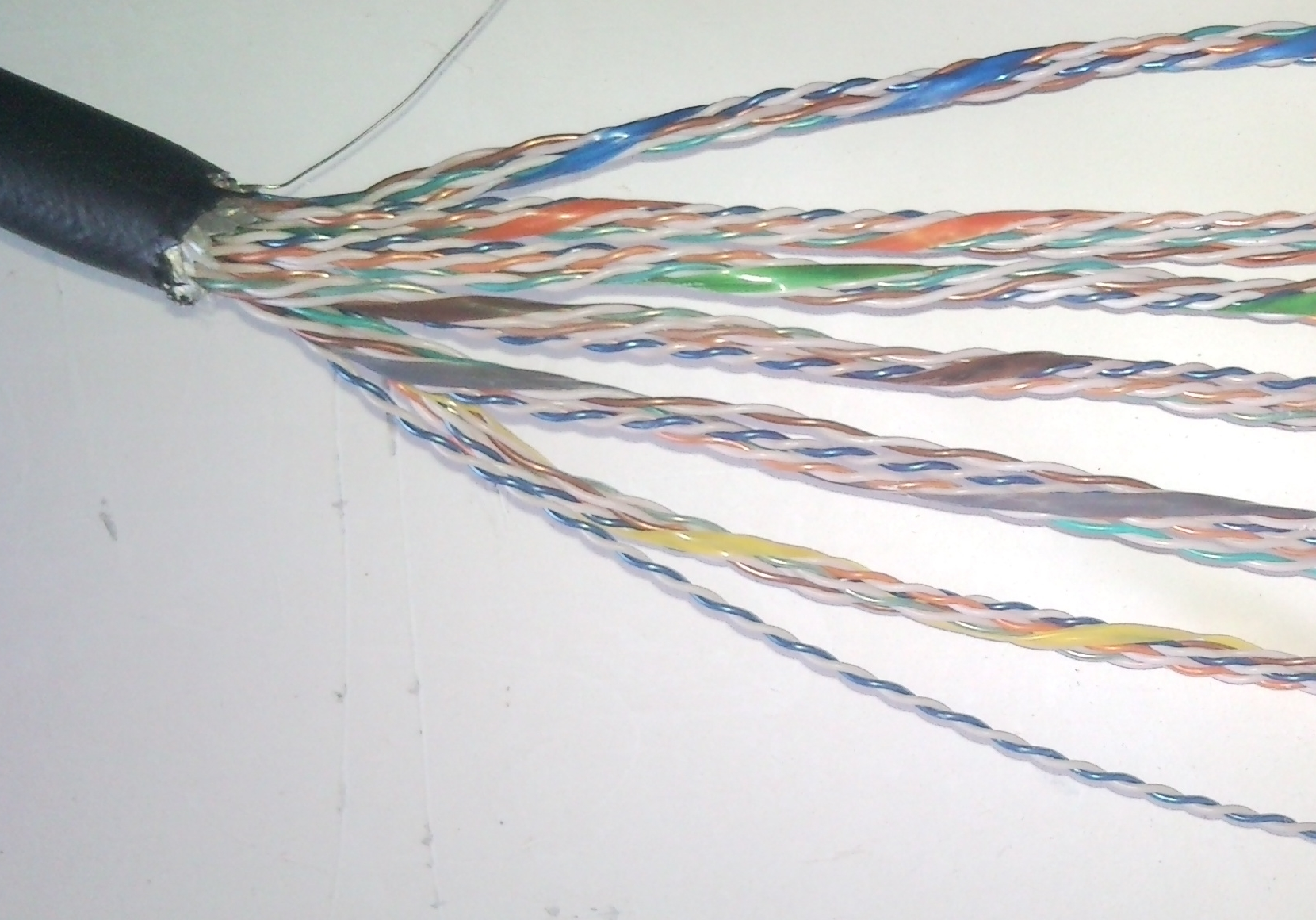

Отлично. А если вы сделаете фото (желательно на фоне белого листа бумаги) как на первой табличке внизу (где просто кусок кабеля, с выделенными группами), с последовательностью групп, сверху вниз: син. ор. зел. кор. сер. жёлт. одиночная пара, то вообще получится сказка. Я к нему разошью кросс (простой UTP-хой, благо пары совпадают) и нарисую саму табличку. Таким образом и у этого кабеля будет описана расшивка, в общем стиле с остальными.

Share this post


Link to post
Share on other sites

эта?




Да, нужно фото как в нижней части.

Share this post


Link to post
Share on other sites

p.s. кстати 25 пара может быть и коричневого цвета

Share this post


Link to post
Share on other sites

Vasmer

Я работал с такими цветами модулей: бело-синий, бело-ораньжевый, бело-зеленый, бело-коричневый, бело-серый, красно-синий, и отдельная последняя пара, вне "модулей" - белосерый, серый.

То есть, порядок надо соблюдать стандартный..

Share this post


Link to post
Share on other sites

нет там таких цветов

бело-серый, красно-синий

Share this post


Link to post
Share on other sites




Просто отлично! В понедельник оформлю (завтра, к сожалению, нужно лететь в командировку).

Share this post


Link to post
Share on other sites

labi

сегодня 25 попалась зелёной они ее видимо от балды впихивают

Share this post


Link to post
Share on other sites
