Сеть на 4 км сеть протяженностью 4 км

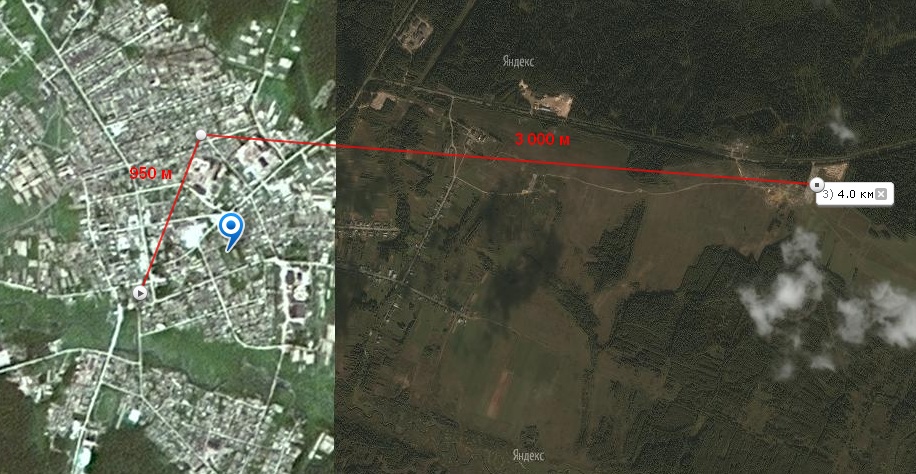

Подскажите оборудование, хочу создать сеть протяженностью 4 км, сеть состоит из 2 участков, (А,В,С). Участок А-В протяженность 950 метров, в точке А находится цент обработки, точка В является промежуточной точкой, из точки А до точки В прямая видимость. Участок В-С, в точке С будет находиться 2 наружные ip камеры, расстояние от В до С примерно 3 км, видимость прямая. Из точки А не видно точку С, вследствие этого была взята точка(В) из которой видно обе точки (А и С). Камеры еще не выбраны, будут подбираться под оборудование. Прикреплена карта с примерной связью точек между собой.

post-92302-060033500 1322656899_thumb.jpg

Share this post


Link to post
Share on other sites

Где 950 метров используйте 2 штуки Mikrotik RB/SXT.

Где 3000 метров используйте 2 направленные антенны 5ггц и 2 штуки Mikrotik Groove.

Share this post


Link to post
Share on other sites

а у SXT антенны с нормальным S/L ? а то этот мега репитер сам себя валить будет.

надежнее взять 4 направленных антенны нормальных. типа кенбатонга 23 или 26дБ.

хотя с учетом требуемой полосы, можно и 3-мя наносами обойтись. 1 типа АР в точке В, а 2 прочие клиенты/бриджи.

Для камер 10Мбит хватит всяко с учетом деления пополам на АР. Но понятно если радиообстановка благоприятная. Иначе на вифае вообще врядле что-то получится.

Share this post


Link to post
Share on other sites

Спасибо за помощь, если я все правильно понял то сеть будет выглядеть следующим образом:

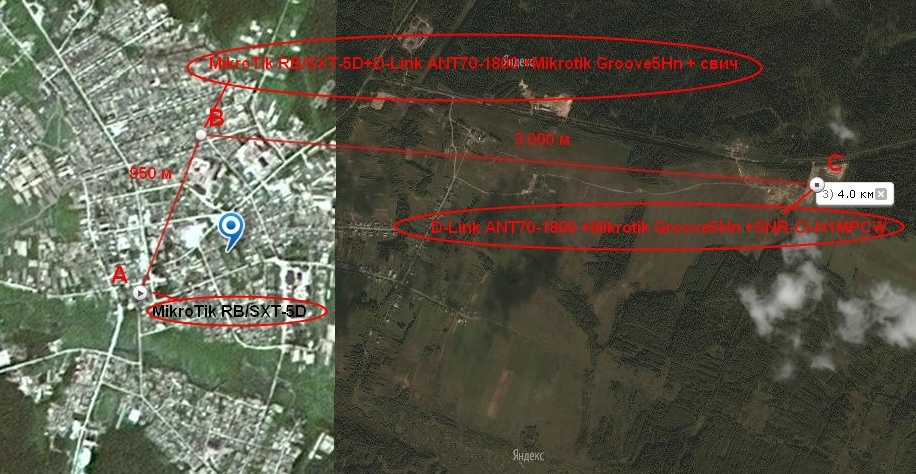

В точке А будет установлено следующее оборудование: MikroTik RB/SXT-5D(http://shop.nag.ru/catalog/00009.Radio/04160.Mikrotik/06623.RBSXT-5D),направленная в точку В, работающая в режиме Client Bridge, который по средством витой пары будет соединяться со свичем, который будет соединяться с сервером, а от туда уже информация будет расходиться на другие машины, в точке В будет стоять MikroTik RB/SXT-5D, направленная на точку А, работающая в режиме Point-to-Point, а так же антенна D-Link ANT70-1800 (http://shop.nag.ru/catalog/00009.Radio/04842.D-Link/07694.ANT70-1800)с точкой доступа Mikrotik Groove5Hn (http://shop.nag.ru/catalog/00009.Radio/04160.Mikrotik/07371.Groove5Hn) направленная в точку С, и соединяющаяся с MikroTik RB/SXT-5D через витую пару, через свич (так как в дальнейшем может быть еще подключения), в точке С будет находиться D-Link ANT70-1800 и Mikrotik Groove5Hn направленных на точку В работающих в режиме Client Bridge, к точке доступа будет подключена камера: Видеокамера Wi-Fi IP цветная SNR-CI-H1MPCW (http://shop.nag.ru/catalog/04452.Videonablyudenie-SKUD-OPS/04904.IP-kamery/06190.SNR-CI-H1MPCW) по средствам wi-fi, (возникает вопрос можно–ли будет подключить камеру по вайфаю к одной точке доступа Mikrotik Groove5Hn , при условии что они будут находиться на одном столбе, или надо будет использовать дополнительно точку доступа для связи антенны и камеры?)

post-92302-052038300 1322720706_thumb.jpg

Share this post


Link to post
Share on other sites

Спасибо за совет по антеннам Saab95, хотелось бы узнать, что еще может понадобиться для организации сети описанной выше?

Share this post


Link to post
Share on other sites

Спасибо за совет по антеннам Saab95, хотелось бы узнать, что еще может понадобиться для организации сети описанной выше?



Не проще ли в точке В поставить 433 а в точках А,С поставить по sxtx или груву? Компактнее и работать будет норм если по частотам разнести.
