Intersil PRISM2 против Atheros кто, кого в жестких условия радиотрассы

История, такая:

Радиолинк на небольшое поселение, 5 частных домов, дальность 13.5 км.

Прямой видимости нет, видимо ортраженка от двух высоких труб местной ТЕЦ примерно по середине трассы, дала вазможность зацепится.

Со стороны города высота антенны 34 метра, с другой стороны 13 метров.

Изначально был установлен на двух Z-com XI-1500H c картами Intersil PRISM2 23dBm 2.4Ghz b, Fixed 2Mbps. (Сигнал -89)

Линк работал сносно и честно выдавал чистых 1Mbps, иногда в сильных дождь отваливался не надолго, но терпимо.

Решили сделать ЛУЧШЕ :))

Сняли z-com, к этим же антеннам подключили Микротик RB-411 c R52H 25dBm 2.4Ghz сигнал зацепился на -90, но трафик ноль, пинги не бегают (хотя на столе в конторе всё проверено, работало). Перепробовали все режимы b g 5Mhz 10Mhz, зажимали скорость, выставляли мощность в пределах 17-25 dBm, крутили 4 дня, добились, что пинг пошёл на одной единственной частоте 2437 и то 25% потерь.

Вернули Z-Com на место, работает без проблем чистый 1Mbps.



Вопрос, что не так у atheros?

Share this post


Link to post
Share on other sites

Нашли что поставить, возьмите карту R52Hn но под нее надо будет пигтейлы менять, или R52n если найдете, она еще под uFL. Тогда и появятся сигналы. Так же, если есть еще 2 комплекта антенн, можете к обоим выходам подключить антенны и направить их в одну сторону, включить 2 канала на передачу/прием и на режимах B/G получите увеличение показателей уровней на 2-3дб.



Кстати что за антенны? Может их тоже заменить следует.

Share this post


Link to post
Share on other sites

антенны вот такие

http://istrade.com.ua/index.php?route=product/product&path=58&product_id=116

кабель 1м



почему вы думаете что R52Hn даст результат?



пробовали параллельно решёткам ставить 2-е флат панели Mars 20dBi

результат тот же -89 -90, на панелях кабеля нет только пигтейл.

траф на z-com течёт, на микротике нет.

Я готов купить r52hn, если это действительно даст результат.



пробовал вот такое:

http://i4wifi.eu/airgrid-m5-hp-airmax-outdoor-5-ghz-1x-lan-27-dbi-antenna-inc-_d2196.html

даже не снюхались между собой :(

Edited by rixo

Share this post


Link to post
Share on other sites

Потому что в свое время я измерял ее чувствительность на линке 16км 2ггц:

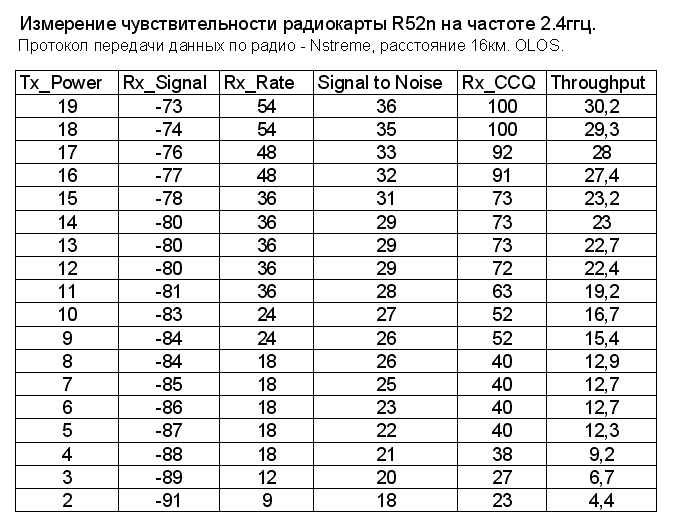

Чувствительность радиокарты R52n



Так же после замены на всех микротиках карт R52, R52H, CM9 на R52n было заметно улучшение по чувствительности, устанавливались более высокие скорости работы.



Так же есть резон поменять антенны на более мощные с КУ 27дб.

Share this post


Link to post
Share on other sites

История, такая:

Радиолинк на небольшое поселение, 5 частных домов, дальность 13.5 км.

Прямой видимости нет, видимо ортраженка от двух высоких труб местной ТЕЦ примерно по середине трассы, дала вазможность зацепится.

Со стороны города высота антенны 34 метра, с другой стороны 13 метров.

Изначально был установлен на двух Z-com XI-1500H c картами Intersil PRISM2 23dBm 2.4Ghz b, Fixed 2Mbps. (Сигнал -89)

Линк работал сносно и честно выдавал чистых 1Mbps, иногда в сильных дождь отваливался не надолго, но терпимо.

Решили сделать ЛУЧШЕ :))

Сняли z-com, к этим же антеннам подключили Микротик RB-411 c R52H 25dBm 2.4Ghz сигнал зацепился на -90, но трафик ноль, пинги не бегают (хотя на столе в конторе всё проверено, работало). Перепробовали все режимы b g 5Mhz 10Mhz, зажимали скорость, выставляли мощность в пределах 17-25 dBm, крутили 4 дня, добились, что пинг пошёл на одной единственной частоте 2437 и то 25% потерь.

Вернули Z-Com на место, работает без проблем чистый 1Mbps.



Вопрос, что не так у atheros?

У карты Zcom 200 мВт, Intersil PRISM как раз пониженная реальная чувствительность, несмотря на то что по спецификации там она указана наоборот выше чем скажем аналогичная 100 мВт карта ( производитель зачем то добавляет более высокое усиление по Tx также и в Rx). Реально как раз получается с точностью до наоборот. И это отсекает помехи в районе -90-94 dBm, что и позволяет этой карте в ряде случаев работать лучше чем более высокочувствительные карты. Этот "феномен" именно с этой картой замечен у многих давно ( лет 5-7 назад).

Share this post


Link to post
Share on other sites

История, такая:

Радиолинк на небольшое поселение, 5 частных домов, дальность 13.5 км.

Прямой видимости нет, видимо ортраженка от двух высоких труб местной ТЕЦ примерно по середине трассы, дала вазможность зацепится.

Со стороны города высота антенны 34 метра, с другой стороны 13 метров.

Изначально был установлен на двух Z-com XI-1500H c картами Intersil PRISM2 23dBm 2.4Ghz b, Fixed 2Mbps. (Сигнал -89)

Линк работал сносно и честно выдавал чистых 1Mbps, иногда в сильных дождь отваливался не надолго, но терпимо.

Решили сделать ЛУЧШЕ :))

Сняли z-com, к этим же антеннам подключили Микротик RB-411 c R52H 25dBm 2.4Ghz сигнал зацепился на -90, но трафик ноль, пинги не бегают (хотя на столе в конторе всё проверено, работало). Перепробовали все режимы b g 5Mhz 10Mhz, зажимали скорость, выставляли мощность в пределах 17-25 dBm, крутили 4 дня, добились, что пинг пошёл на одной единственной частоте 2437 и то 25% потерь.

Вернули Z-Com на место, работает без проблем чистый 1Mbps.



Вопрос, что не так у atheros?

Антенны меняйте. У вас сигнал никакой.

Share this post


Link to post
Share on other sites

По моему придется подарить "ТЕЦ" 4-10 Мбит/сек интернета для их видеонаблюдения например и поставить у них ретранслятор.

Share this post


Link to post
Share on other sites

да я бы ТЕЦ подарил 20-30 Мбит/сек, так ведь им не нужно, своих 100Мбит/сек имеют.

ретранслятор с радостью бы повесил, но никто никогда мне не даст это сделать, там очень серьёзные дяди, я пионер не разумный по сравнению с ними.

Мне будет дешевле купить вышку высотой в 30м и установить её в деревне, чем с ними договориться.



Менять антенны дело разумное, но прямой видимости нет, сейчас стоят решётки по 24dBi, пробовал флат панели по 19dBi,

результат одинаковый линк цепляется -89 -90, вопрос почему? разница только что в 1 метре кабеля на решётках.

шаманство не иначе :(

денег жаль на параболы 27dbi, продавцам веры нет у одних это 90см у других 120 см

посоветуйте где купить, чтобы по честному писали коф.усиления, а не как им нравится, лучше решётку, сплошную будет мотать ветром.

Share this post


Link to post
Share on other sites

А вы попробуйте микротик разместить в таком корпусе, чтобы подключить антенну без кабелей. А прямо пигтейлом к антенне - меньше потерь будет и выше качество связи.



Раньше были бестер параболик по 27дб нормально себя показывали, теперь пользуем вот такие - http://asp24.ru/besprovodnoe-oborudovanije/antenna/antenny-24-ggc/klientskie-antenny/antenna-24-asp-27/ - у них кабель торчит прямо из антенны с разъемом длиной полметра, можно прямо на пигтейл так же накрутить.



Кстати вы в каком регионе находитесь?

Share this post


Link to post
Share on other sites

да я бы ТЕЦ подарил 20-30 Мбит/сек, так ведь им не нужно, своих 100Мбит/сек имеют.

ретранслятор с радостью бы повесил, но никто никогда мне не даст это сделать, там очень серьёзные дяди, я пионер не разумный по сравнению с ними.

Мне будет дешевле купить вышку высотой в 30м и установить её в деревне, чем с ними договориться.



Менять антенны дело разумное, но прямой видимости нет, сейчас стоят решётки по 24dBi, пробовал флат панели по 19dBi,

результат одинаковый линк цепляется -89 -90, вопрос почему? разница только что в 1 метре кабеля на решётках.

шаманство не иначе :(

денег жаль на параболы 27dbi, продавцам веры нет у одних это 90см у других 120 см

посоветуйте где купить, чтобы по честному писали коф.усиления, а не как им нравится, лучше решётку, сплошную будет мотать ветром.

Ищите где теряете мощность, с такими антеннами и расстоянием сигнал должен быть выше на 15-20 дБм.

Share this post


Link to post
Share on other sites

а где искать???

прямой видимости нет - вот и сигнала нет :((

если только вышку в деревне метров на 5-7 нарастить :) там наверно и сигнал найдётся,

но в данной ситуации это не возможно, по крайней мере до следующего лета, да и по деньгам встанет в 3к-5к евро рублей, деревенские не потянут.

Думали отделаться по дешевки микротиком, невышло :(

щас два линка параллельно установлены:

1. Zcom PRISM2 23dBm 2412Mhz b, Fixed 2Mbps. (Сигнал -89) антенны флат панели 19dbi - чистый 1Мбпс выдаёт

2. Mikrotik RB 411U R52H 25dBm 2484 Mhz b. (Сигнал -89 -90) антенны решетки 24dbi - пинги еле ползают, с потерями.

делали ротацию антенн, на сигнал это не повлияло, осталось также.



заказал карточки R52Hn, попробую может получится зацепится на атеросе на 6Mbps - это уже будет счастье для деревни :))

Edited by rixo

Share this post


Link to post
Share on other sites

Карточки желательно подключить к антенне без лишних кабелей. На клиенте ставите режим B/G, мощности default. Не забудьте включить RTS/CTS на вкладке ADVANCED. Соответственно wireless протокол на клиенте - any.



На базе сперва пробуете режимы B-only, потом G-only. При этом в зависимости от режима - снимаете галочки со всех скоростей не этого режима на вкладке Data Rates. В большинстве случаев если линк работает в B, то он заведется и в G-only на скорости 6-9 мегабит. Собственно все управление скоростями галочками с базы. Следует иметь в виду, что протокол NV2 не работает в режимах B, поэтому изначально надо ставить протокол Nstreme.

Share this post


Link to post
Share on other sites

а где искать???

прямой видимости нет - вот и сигнала нет :((

если только вышку в деревне метров на 5-7 нарастить :) там наверно и сигнал найдётся,

но в данной ситуации это не возможно, по крайней мере до следующего лета, да и по деньгам встанет в 3к-5к евро рублей, деревенские не потянут.

Думали отделаться по дешевки микротиком, невышло :(

щас два линка параллельно установлены:

1. Zcom PRISM2 23dBm 2412Mhz b, Fixed 2Mbps. (Сигнал -89) антенны флат панели 19dbi - чистый 1Мбпс выдаёт

2. Mikrotik RB 411U R52H 25dBm 2484 Mhz b. (Сигнал -89 -90) антенны решетки 24dbi - пинги еле ползают, с потерями.

делали ротацию антенн, на сигнал это не повлияло, осталось также.



заказал карточки R52Hn, попробую может получится зацепится на атеросе на 6Mbps - это уже будет счастье для деревни :))

С этого и надо было начинать. Заказаная карта проблемы не решит.

Share this post


Link to post
Share on other sites

нужны железки которые могут работать при сигнале -89 -90 современные вайфайки это к сожалению не умеют

можете и не пробовать, только время и деньги потеряете, даже если и линк появится, то не надолго и нестабильно

Share this post


Link to post
Share on other sites

а где искать???

прямой видимости нет - вот и сигнала нет :((

если только вышку в деревне метров на 5-7 нарастить :) там наверно и сигнал найдётся,

но в данной ситуации это не возможно, по крайней мере до следующего лета, да и по деньгам встанет в 3к-5к евро рублей, деревенские не потянут.

Думали отделаться по дешевки микротиком, невышло :(

щас два линка параллельно установлены:

1. Zcom PRISM2 23dBm 2412Mhz b, Fixed 2Mbps. (Сигнал -89) антенны флат панели 19dbi - чистый 1Мбпс выдаёт

2. Mikrotik RB 411U R52H 25dBm 2484 Mhz b. (Сигнал -89 -90) антенны решетки 24dbi - пинги еле ползают, с потерями.

делали ротацию антенн, на сигнал это не повлияло, осталось также.



заказал карточки R52Hn, попробую может получится зацепится на атеросе на 6Mbps - это уже будет счастье для деревни :))

Если нет прямой видимости и нет запаса по мощности по замираниям, являющихся следствием NLOS, то ничего не сделаешь на -89 dbm работы на вайфай не будет.

Единственный возможный вариант- 802.16d в point to point в 5 Ггц ,например из относительно недорогих MAXBridge 50 PTP - $1.8K

Если Вы в Украине, то можно в 5150-5250 Мгц -технологический линк без лицензии.

Главное на этом девайсе получить в 5 ГГц хотя бы RSSI -85-88 dBm ( поставьте параболы 29 dBi) , тогда будет стабильно давать до 10 mbps . Только зимой надо будет лед с антенн сбивать, который может 3-4 дб съедать - а это в данном случае уже критично.

Share this post


Link to post
Share on other sites

нужны железки которые могут работать при сигнале -89 -90 современные вайфайки это к сожалению не умеют

можете и не пробовать, только время и деньги потеряете, даже если и линк появится, то не надолго и нестабильно



Нужны антенны хорошие в первую очередь=) если на антенне автора написано 24дб на деле в ней может быть 20, поэтому и нет никакой разницы от обмена имеющихся антенн на панельные антенны. Если установить хотя бы по 27, в которых реально будут 24дб, уже будет прирост в уровнях сигналов.

Share this post


Link to post
Share on other sites

нужны железки которые могут работать при сигнале -89 -90 современные вайфайки это к сожалению не умеют

можете и не пробовать, только время и деньги потеряете, даже если и линк появится, то не надолго и нестабильно



Нужны антенны хорошие в первую очередь=) если на антенне автора написано 24дб на деле в ней может быть 20, поэтому и нет никакой разницы от обмена имеющихся антенн на панельные антенны. Если установить хотя бы по 27, в которых реально будут 24дб, уже будет прирост в уровнях сигналов.

Этот прирос ничего не даст. Для "нормальной" работы ТС нужен сигнал не хуче чем -70-75 дБм.



Если нет прямой видимости и нет запаса по мощности по замираниям, являющихся следствием NLOS, то ничего не сделаешь на -89 dbm работы на вайфай не будет.

Единственный возможный вариант- 802.16d в point to point в 5 Ггц ,например из относительно недорогих MAXBridge 50 PTP - $1.8K

Если Вы в Украине, то можно в 5150-5250 Мгц -технологический линк без лицензии.

Главное на этом девайсе получить в 5 ГГц хотя бы RSSI -85-88 dBm ( поставьте параболы 29 dBi) , тогда будет стабильно давать до 10 mbps . Только зимой надо будет лед с антенн сбивать, который может 3-4 дб съедать - а это в данном случае уже критично.

В 5ГГц с антеннами на 29 дБ не получить -85-88 дБм. В 2.4 очень большие затухания на трассе у ТС, в 5 будет еще больше.

Share this post


Link to post
Share on other sites

с стороны города могу воткнуть офсетку 90-110 см,

тогда нужен хороший облучатель в фокус, вопрос, где купить???



на другую сторону заказал 27db решётку, придёт, поставлю, отпишусь о сигналах.

выходит Prism хороший чипсет :)

Share this post


Link to post
Share on other sites

с стороны города могу воткнуть офсетку 90-110 см,

тогда нужен хороший облучатель в фокус, вопрос, где купить???



Купите лучше так же 27дб решетку, т.к. облучатель в офсетку по деньгам выйдет почти так же, а качество намного хуже.

Share this post


Link to post
Share on other sites

с стороны города могу воткнуть офсетку 90-110 см,

тогда нужен хороший облучатель в фокус, вопрос, где купить???



на другую сторону заказал 27db решётку, придёт, поставлю, отпишусь о сигналах.

выходит Prism хороший чипсет :)

Вам видимость нужна, а не смена антенн. Она ничего кардинально не изменит.



Хороший, но только уже сильно устаревший. ;)

Share this post


Link to post
Share on other sites
