подстройка линка на 2.4Гг

Всем доброго дня.

Подняли линк на 6.2 км. Зоня френеля не соблюдается, посередине трассы сигнал идёт через верхушки деревьев, поднять выше возможности нет.

С одной стороны 5 этажное здание + 3-4 метра мачта с другой 4 этажа +6 метров мачта, антенны параболики на 21Дб

ниже скрины базы и клиента, что отстроить, чтобы линк был лучше.

при 5 мегабитах всё ок - пинги низкие и потерь нет, подьём на 6-7 мегабит - обрыв раз в две минуты, растут пинги. при 12 мегабитах обрыв почти каждую минуту (если пинговать из сети во внешку) и чаще. Переводили на n режим при этих же параметрах прогоняли 22 мегабита включением торрентов, но обрывы постоянно...

хотелось бы 15 мегабит стабильного линка, подскажите где и что можно подкрутить

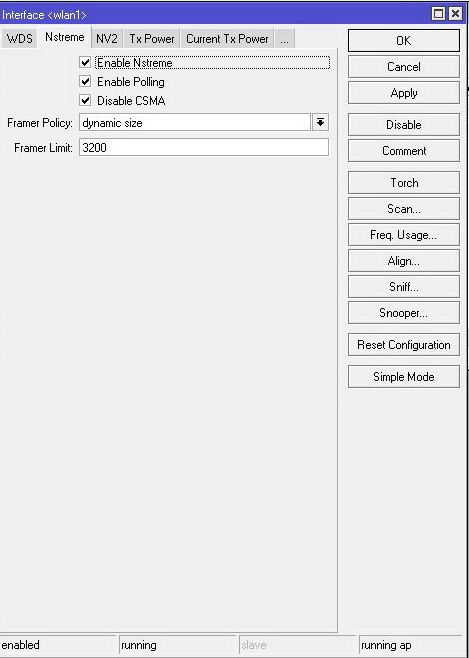

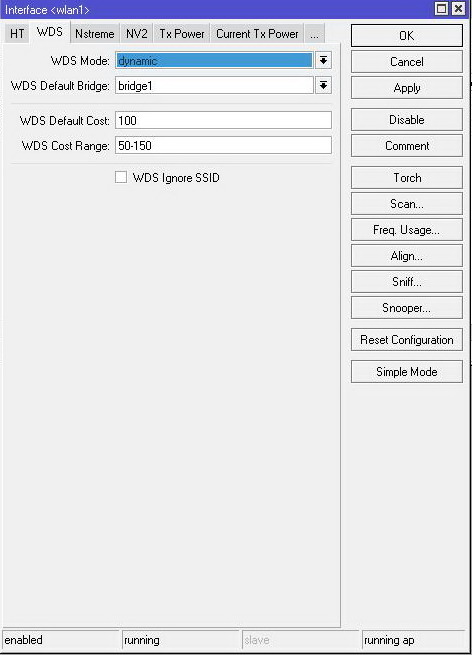

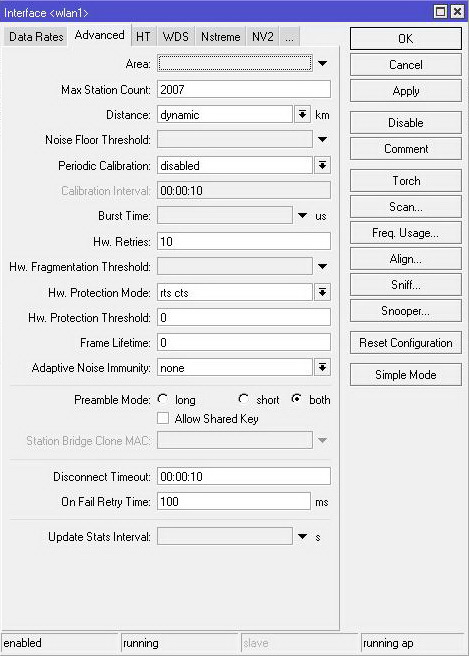

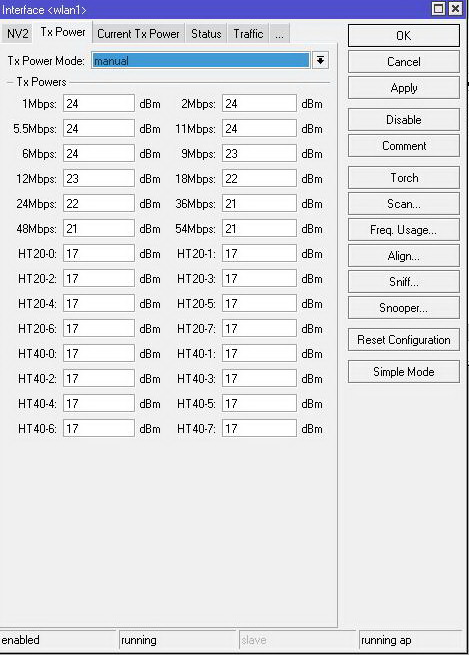

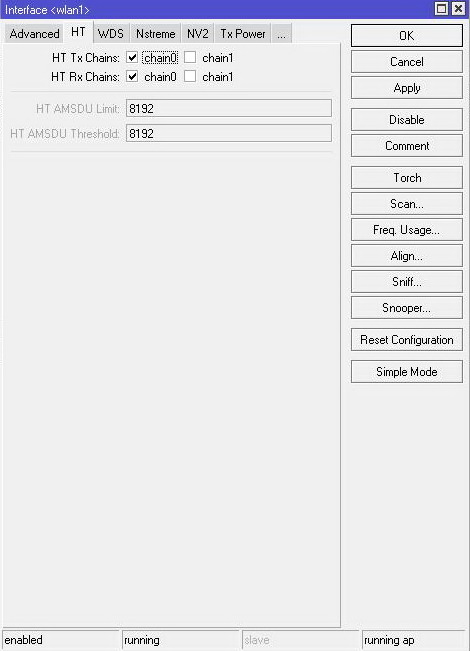

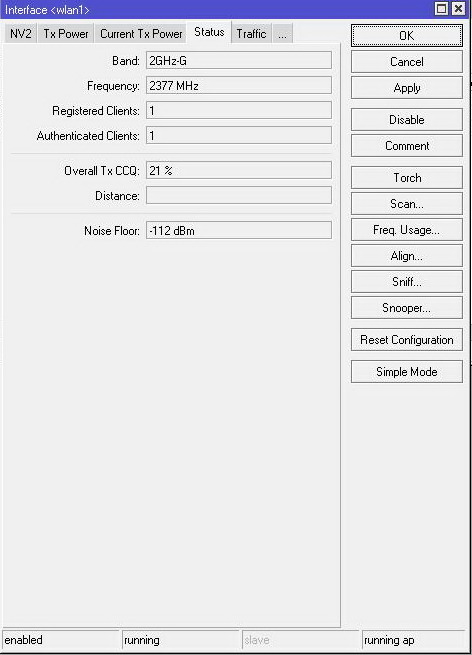

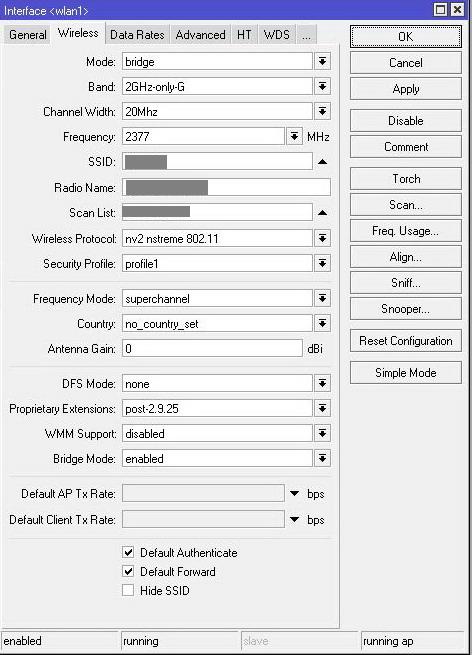

База

1.jpg 2.jpg3.jpg4.jpg5.jpg6.jpg7.jpg8.jpg9.jpg

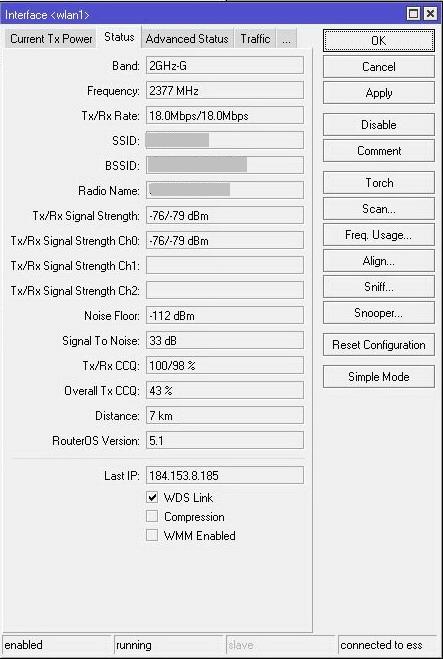

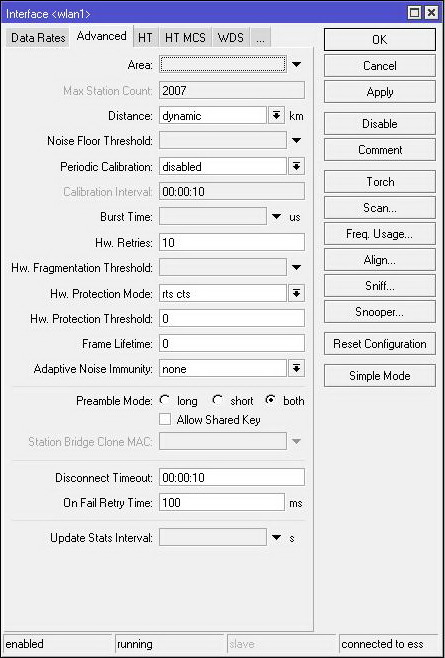

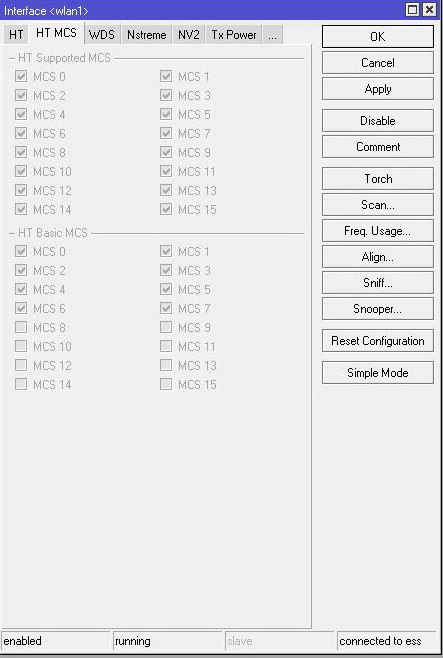

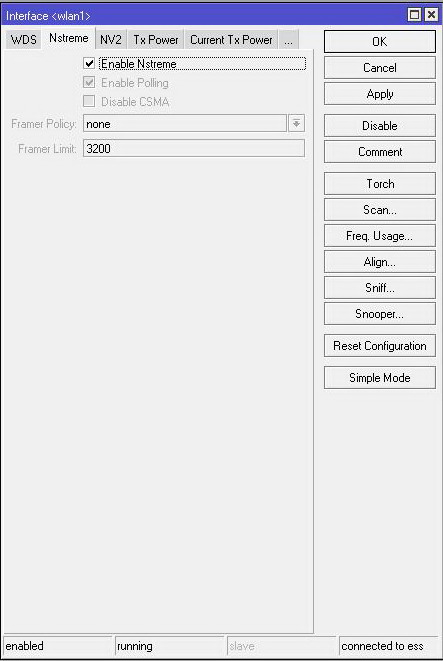

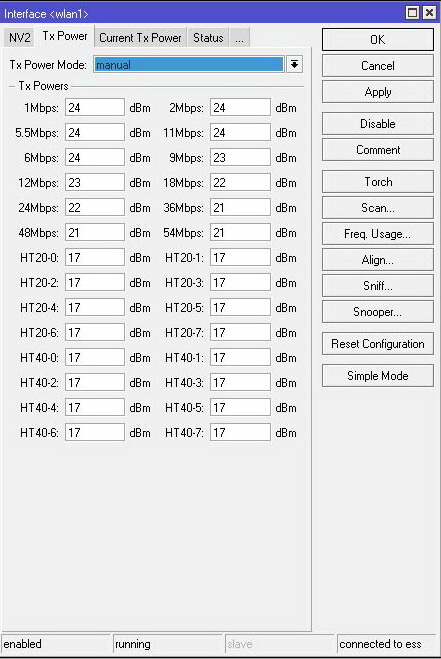

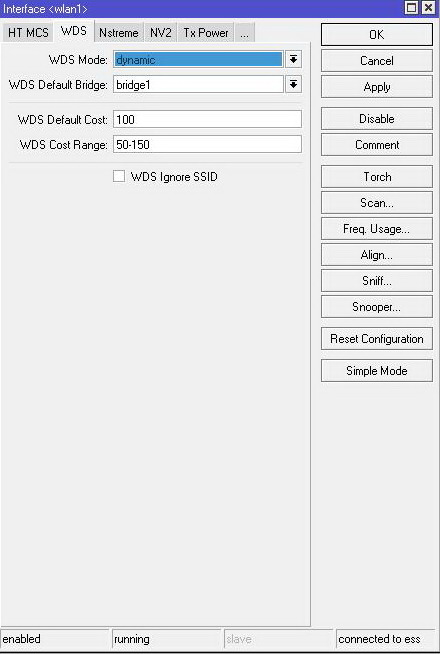

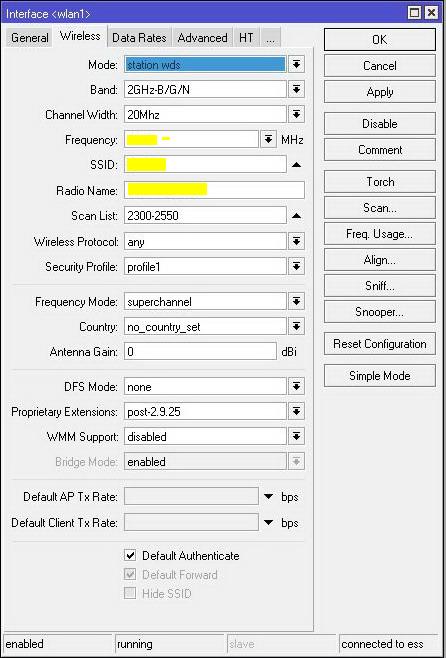

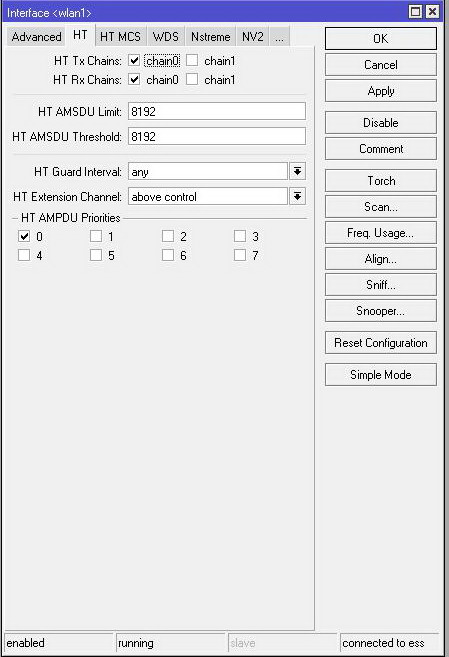

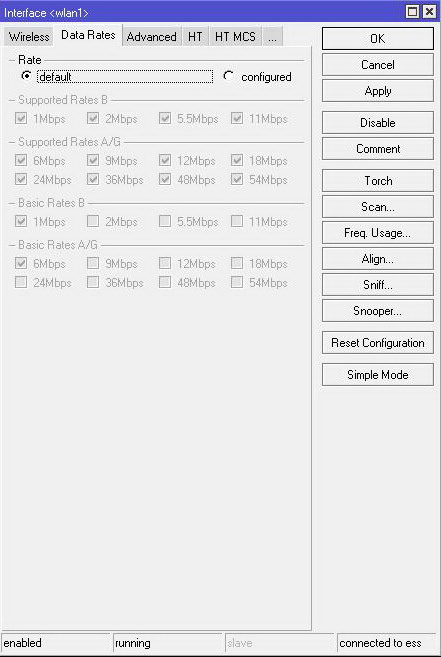

клиент


Share this post


Link to post
Share on other sites

Установите беспроводной протокол - NV2 (там так и должно быть написано в окошке), если будут проблемы, замените на nstreme.

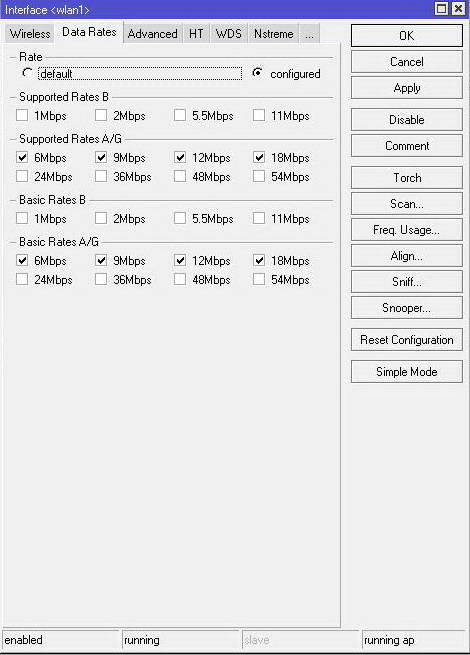

Basic Rates A/G отметьте только 6 мегабит.

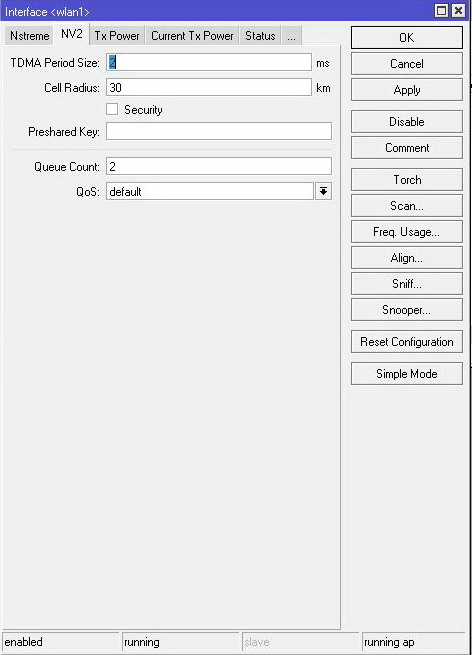

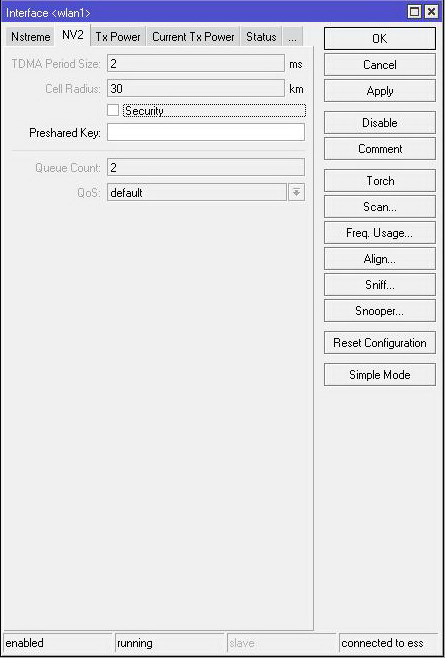

TDMA Period Size поставьте 5-7.

Попробуйте частоту 2372. В зависимости от антенны, кабеля и пигтейла, радиооборудование может работать на разных частотах с разным качеством.

Антенны задерите немного вверх при работе в условиях ограниченной видимости.



Если все равно будут обрывы, попробуйте включить режим B/G, добавить скорость 1mbps на вкладке Data Rates.

Если все равно обрывы - меняйте антенны на более узконаправленные, или поднимайте их выше.

Share this post


Link to post
Share on other sites

можно попробовать пораболик 27 дб и поиграть поляризацией .

Share this post


Link to post
Share on other sites

Антон, спасибо, всё время советами выручаешь)

кстати хотел спросить, где почитать про смену поляризации и как она влияет на линк?

Share this post


Link to post
Share on other sites

кстати хотел спросить, где почитать про смену поляризации и как она влияет на линк?



Чтобы сменить поляризацию нужно антенну повернуть боком. Те же параболики имеют отверстия в решетке для крепления их под углом 90 градусов. Так можно поворачивать решетки и большинство панельных антенн. Круговые антенны нельзя. Некоторые панельные антенны можно размещать только в одном положении с обеих сторон, если одну из них перевернуть на 180 градусов относительно другой, уровни сигналов упадут - этим можно воспользоваться для дополнительной развязки с соседними линками, или для экспериментального запуска MIMO 4х4 =)



Смена поляризации помогает защититься от помех от других радиоизлучающих устройств, если вы перейдете в горизонтальную, сигналы, которые ловит ваша антенна от других сетей сразу упадут. Например был -70, станет -85. На качество работы в условиях ограниченной видимости поляризация не влияет, однако позволяет отфильтровать помехи, что в итоге положительно скажется на стабильности линка.

Share this post


Link to post
Share on other sites

хм, махнул tdma на 6 пинги стали длиннее, поменял на tdma 3 линк оборвался, поехал на ремонт) (линк боевой)

Share this post


Link to post
Share on other sites

кстати хотел спросить, где почитать про смену поляризации и как она влияет на линк?



Чтобы сменить поляризацию нужно антенну повернуть боком. Те же параболики имеют отверстия в решетке для крепления их под углом 90 градусов. Так можно поворачивать решетки и большинство панельных антенн. Круговые антенны нельзя. Некоторые панельные антенны можно размещать только в одном положении с обеих сторон, если одну из них перевернуть на 180 градусов относительно другой, уровни сигналов упадут - этим можно воспользоваться для дополнительной развязки с соседними линками, или для экспериментального запуска MIMO 4х4 =)



Смена поляризации помогает защититься от помех от других радиоизлучающих устройств, если вы перейдете в горизонтальную, сигналы, которые ловит ваша антенна от других сетей сразу упадут. Например был -70, станет -85. На качество работы в условиях ограниченной видимости поляризация не влияет, однако позволяет отфильтровать помехи, что в итоге положительно скажется на стабильности линка.

Это пять! :)

Share this post


Link to post
Share on other sites

кстати хотел спросить, где почитать про смену поляризации и как она влияет на линк?



Чтобы сменить поляризацию нужно антенну повернуть боком. Те же параболики имеют отверстия в решетке для крепления их под углом 90 градусов. Так можно поворачивать решетки и большинство панельных антенн. Круговые антенны нельзя. Некоторые панельные антенны можно размещать только в одном положении с обеих сторон, если одну из них перевернуть на 180 градусов относительно другой, уровни сигналов упадут - этим можно воспользоваться для дополнительной развязки с соседними линками, или для экспериментального запуска MIMO 4х4 =)



Смена поляризации помогает защититься от помех от других радиоизлучающих устройств, если вы перейдете в горизонтальную, сигналы, которые ловит ваша антенна от других сетей сразу упадут. Например был -70, станет -85. На качество работы в условиях ограниченной видимости поляризация не влияет, однако позволяет отфильтровать помехи, что в итоге положительно скажется на стабильности линка.

Это пять! :)

Не понял шутки юмора. Поляризационные фильтры существуют и в свето-, и в свч-технике. В данном случае роль фильтра играет антенна.

Share this post


Link to post
Share on other sites

попробуй выставить скорость в дефаулт, чтоб он сам слетал на самые дохные модуляции.

повлиять на выбранную модуляцию можно будет параметром noise floor



А пропадать линк может из-за леса. Ставь сетки 27дБм и не парься. Если магистральный линк-даже не задумывайся. на 7км получить -76/-79 - либо у тебя лес серьёзный такой, либо накосячил в свч части.



с зоной Френеля, tx power=20 и пачкордами 1-2м ты должен был получить уровнь -64-67дБм.

Edited by Yaten

Share this post


Link to post
Share on other sites

попробуй выставить скорость в дефаулт, чтоб он сам слетал на самые дохные модуляции.

повлиять на выбранную модуляцию можно будет параметром noise floor



А пропадать линк может из-за леса. Ставь сетки 27дБм и не парься. Если магистральный линк-даже не задумывайся. на 7км получить -76/-79 - либо у тебя лес серьёзный такой, либо накосячил в свч части.



с зоной Френеля, tx power=20 и пачкордами 1-2м ты должен был получить уровнь -64-67дБм.

да я уже понял про 27дб, буду покупать, максимальное CCQ добился на g режиме, лес там действительно серьёзный, зона не соблюдается, честно говоря радуюсь что вообще линк работает

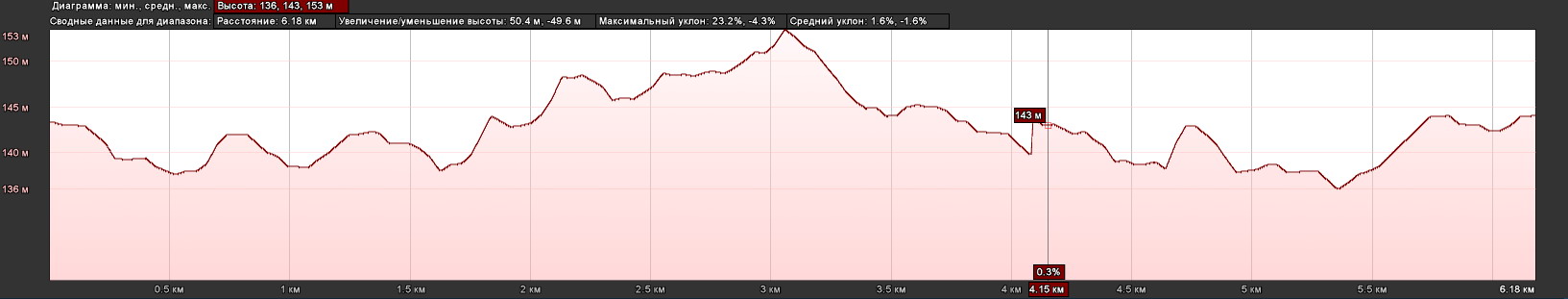

слева 4 этажа + 4 метра мачта, справа 5 этажей + 2,5 метра мачта

Share this post


Link to post
Share on other sites

Параболики на 27 нужно прямо на разъем пигтейла накручивать, чтобы лишних потерь не было. И нос им нужно перед установкой на крышу выровнять точно по центру с помощью линейки от углов решетки и привязать его тонкой веревкой, чтобы птицы его вниз не загибали.
