cisco 2950 в центре c одним сегментом разделенным на несколько vlan извращения )))

Есть циска 2950 в центре сети, есть длинный сегмент в частном секторе, который в конце своего пути делится еще на два больших сегмента.

На сегменте наблюдаются периодические проблемы с потерями и длинными пингами до 100мс в любой точке, даже самой близкой к началу.

Циска успешно фильтрует эту ситуацию для других своих портов.

При отключении в точке разветвления одного из подсегментов, ситуация с потерями нормализуется.

В точке разветвления есть возможность использовать железку умеющую VLAN.

Не хочется тянуть выделенные линки для самых дальних сегментов.

Хочется логически разделить эти сегменты чтобы их свитчинг производился с помощью циски.



Теперь самое интересное извращение.

Ближний сегмент оставляем без VLAN, а дальние два тегируем на vlan25 и 35.

Принимаем всю эту кашу в порт циски, и выводим untagged 25 и 35 в отдельные access порты циски.

Берем два патчкорда, соединяем эти access порты с обычными портами vlan1.

Не поверите, всё работает, но через некоторые время начинаю идти жалобы, некоторые абоненты видятся только по arp ping, видимо где то возникают ошибки свитчинга.

Операция по разделению была опробована также на dlink свиче, проблема осталась та же.



Вот как выглядит мак таблица на свиче, выполняющем разделение, для одного мака в ближней нетегированной зоне.

Command: show fdb mac_address 00-21-85-18-E8-41

VID   VLAN Name         MAC Address        Port    Type
----  ----------------  -----------------  ----  ---------
1     vl1               00-21-85-18-E8-41    1    Dynamic
25    vl25              00-21-85-18-E8-41    3    Dynamic
35    vl35              00-21-85-18-E8-41    4    Dynamic

Total Entries  : 3

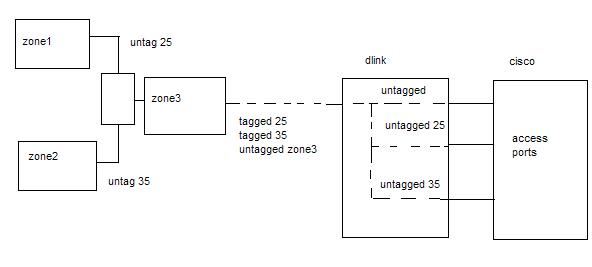

Первый порт принимает весь трафик, второй отдает то что принято untagged, третий то что принято с тегом 25, четвертый - с тегом 35.

На первом порту есть этот мак изначально, далее, через второй порт отдается на обычный свитчинг, с которого возвращается трафик на порты 3 и 4 и они обучаются этому маку т.к. являются участниками отдельных vlan

Вроде всё правильно в логике, не понятно откуда проблема берется.



Share this post


Link to post
Share on other sites

Включил на портах принимающих растегированный трафик Protected Port режим. Вроде работает нормально пока... Возможно циска что то рассылает в эти порты, что не подвержено тегированию и отсюда проблемы...

Share this post


Link to post
Share on other sites
Теперь самое интересное извращение.

Ближний сегмент оставляем без VLAN, а дальние два тегируем на vlan25 и 35.

Принимаем всю эту кашу в порт циски, и выводим untagged 25 и 35 в отдельные access порты циски.

Берем два патчкорда, соединяем эти access порты с обычными портами vlan1.

перечитал 3 раза. не смог представить себе схему.

Share this post


Link to post
Share on other sites

перечитал 3 раза. не смог представить себе схему.

таж беда.. в голове почему то рисуются кольца, и pvid inconsistency и loop inconsistency в логах, как вариант.. и состояние BLK/LOOP в sh spanning-tree...

Edited by darkagent

Share this post


Link to post
