помогите с траблшутингом мультикаста

Доброго времени суток всем,

есть такая проблема - дропается мультикаст

схема:

Принимается поток 250 ппс на 10G Интерфейс 7604, далее он роутится по ядру сети с помощью pimsm, replication mode ingress, используется qos на 7604, маркируется верно, дропов output не видно, в спане вижу как поток уходит в 250 pps. На принимающей стороне мерию поток - уже 140-150 ппс. Интерфейсы загружены на 80-90%, на принимающей стороне нет управления входящими очередями и нет соответственно никакой статистики (me3400).

Пробовала положить мультикаст в strict-priority очередь - та же история, теже дропы.

Дело скорее всего в настройках qos на 7604, но не могу понять где, т/к до клиента метки доходят верные

Как траблшутить? Буду благодарна за любую инфу.

Share this post


Link to post
Share on other sites
Почему бы не настроить qos на me3400?
он там настроен

до этого вместо 7604-3400 было 3400-3400, дропов не было при аналогичной загрузке линков

Share this post


Link to post
Share on other sites
Доброго времени суток всем,

есть такая проблема - дропается мультикаст

схема:

Принимается поток 250 ппс на 10G Интерфейс 7604, далее он роутится по ядру сети с помощью pimsm, replication mode ingress, используется qos на 7604, маркируется верно, дропов output не видно, в спане вижу как поток уходит в 250 pps. На принимающей стороне мерию поток - уже 140-150 ппс. Интерфейсы загружены на 80-90%, на принимающей стороне нет управления входящими очередями и нет соответственно никакой статистики (me3400).

Пробовала положить мультикаст в strict-priority очередь - та же история, теже дропы.

Дело скорее всего в настройках qos на 7604, но не могу понять где, т/к до клиента метки доходят верные

Как траблшутить? Буду благодарна за любую инфу.

Конфигу выкладывайте релевантную проблеме, с пояснениями какой порт куда подключен и загрузку каналов на фабрику.

Посередине, между 7600 и 3400 есть возможность миррор сделать ?

В ппсах не ошиблись, точно не кппс ?







Share this post


Link to post
Share on other sites

конфиг qos 10G, сюда приходит мультикаст:

 service-policy input PLC

  Policy Map PLC
    Class CM7
      set precedence 7
    Class CM0
      set precedence 0
    Class class-default
      set precedence 5



Распределение по очередям на исходящем интерфейсе:

 wrr-queue bandwidth percent 20 0 80
priority-queue queue-limit 20
wrr-queue queue-limit 20 0 60
wrr-queue cos-map 1 1 0 1 2 3 4 6
wrr-queue cos-map 3 1 5
priority-queue cos-map 1 7



общий конфиг мультикаста на 7604:

ip multicast-routing
ip multicast route-limit 200
mls ip multicast replication-mode ingress
mls ip multicast flow-stat-timer 9
no mls rate-limit multicast ipv4 fib-miss
no mls rate-limit multicast ipv4 partial



конфиг на принимающей стороне:

service-policy input PLC

Policy Map PLC
    Class class-default
      set cos cos



При загрузке 1G линка 76->34 в 700 mbit/s потери в мультикасте также есть

Линк между 7604-3400 в тегированном режиме

Миррор между ними возможности сделать естественно нет :)

250 ппс - это размер одного потока, суммарно примерно 2200 pps



Share this post


Link to post
Share on other sites

В какие карты (тип) у вас все подключено?

Дайте show queueing interface для обоих интерфейсов, входящего и исходящего на 7600.

Кроме мультикаста в 10G интерфейс еще что-то идет ?

Линк 1GE между 7600 и 3400 в первом посте также присутсвовал, т.е. вы уменьшили нагрузку с 80-90 до 70% и все равно фиксируете дропы ?

Вот это поясните - priority-queue cos-map 1 7 и чуть выше wrr-queue cos-map 1 1 0 1 2 3 4 6 Номер очереди разве может быть одинаков ?



Share this post


Link to post
Share on other sites
В какие карты (тип) у вас все подключено?

Дайте show queueing interface для обоих интерфейсов, входящего и исходящего на 7600.

Кроме мультикаста в 10G интерфейс еще что-то идет ?

Линк 1GE между 7600 и 3400 в первом посте также присутсвовал, т.е. вы уменьшили нагрузку с 80-90 до 70% и все равно фиксируете дропы ?

Вот это поясните - priority-queue cos-map 1 7 и чуть выше wrr-queue cos-map 1 1 0 1 2 3 4 6 Номер очереди разве может быть одинаков ?

1. карты:

WS-X6708-10GE

WS-X6748-GE-TX

2. в аттаче

3. Кроме мультикаста идет обычный юникастовый трафик

30 second input rate 2634358000 bits/sec, 533083 packets/sec

30 second output rate 1948363000 bits/sec, 444707 packets/sec

4. тестировалось во время минимальной загрузки линков

5. распределение 1p3q8t, очередь для strict единственная, поэтому она должна быть номер 1. Если не так, поправьте плз и дайте по возможности ссылку

1G_queueing.txt

10G_queueing.txt

Share this post


Link to post
Share on other sites
В какие карты (тип) у вас все подключено?

Дайте show queueing interface для обоих интерфейсов, входящего и исходящего на 7600.

Кроме мультикаста в 10G интерфейс еще что-то идет ?

Линк 1GE между 7600 и 3400 в первом посте также присутсвовал, т.е. вы уменьшили нагрузку с 80-90 до 70% и все равно фиксируете дропы ?

Вот это поясните - priority-queue cos-map 1 7 и чуть выше wrr-queue cos-map 1 1 0 1 2 3 4 6 Номер очереди разве может быть одинаков ?

1. карты:

WS-X6708-10GE

WS-X6748-GE-TX

2. в аттаче

3. Кроме мультикаста идет обычный юникастовый трафик

30 second input rate 2634358000 bits/sec, 533083 packets/sec

30 second output rate 1948363000 bits/sec, 444707 packets/sec

4. тестировалось во время минимальной загрузки линков

5. распределение 1p3q8t, очередь для strict единственная, поэтому она должна быть номер 1. Если не так, поправьте плз и дайте по возможности ссылку

Вы ставите преседенс в service-policy, а порт Gi3/24 у вас в mode-cos, поставьте cos.

С номерами очередей ясно, цискины нюансы, все ок.





Share this post


Link to post
Share on other sites
Вы ставите преседенс в service-policy, а порт Gi3/24 у вас в mode-cos, поставьте cos.

С номерами очередей ясно, цискины нюансы, все ок.

а как я могу выставить cos если там routed-порт? Там нет тегов

Share this post


Link to post
Share on other sites
Вы ставите преседенс в service-policy, а порт Gi3/24 у вас в mode-cos, поставьте cos.

С номерами очередей ясно, цискины нюансы, все ок.

а как я могу выставить cos если там routed-порт? Там нет тегов

Мне тут коллеги подсказывают, что set cos 7 для вашего случая не будет идиотизмом )

т.е. это внутренний cos, он дойдет до гигабитного порта и правильно разложиться в 4-ю очередь.



У вас ситуация просто не тривиальная, гигабитная карта не имеет режима для очередей dscp-mode.

Share this post


Link to post
Share on other sites
Мне тут коллеги подсказывают, что set cos 7 для вашего случая не будет идиотизмом )

т.е. это внутренний cos, он дойдет до гигабитного порта и правильно разложиться в 4-ю очередь.



У вас ситуация просто не тривиальная, гигабитная карта не имеет режима для очередей dscp-mode.

не срабатывает назначение политики



set cos cannot be configured on input direction for this interface

Configuration failed!



политика вида

service-policy input PLC-C

Policy Map PLC

Class CM7

set cos 7

Class CM0

set cos 0

Class class-default

set cos 5

Share this post


Link to post
Share on other sites

Ясно.

Пока не понимаю, почему у вас не срабатывает дефолтная карта ipp-cos.

Попробуйте зайти с другой стороны, поставьте set на egress порту.



Share this post


Link to post
Share on other sites
Ясно.

Пока не понимаю, почему у вас не срабатывает дефолтная карта ipp-cos.

Попробуйте зайти с другой стороны, поставьте set на egress порту.

спасибо за советы, но походу у меня проблема аналогичная описанной в теме http://forum.nag.ru/forum/index.php?showtopic=55680

Share this post


Link to post
Share on other sites

К первому варианту, у меня set cos ставиться на сабинтерфейс.



policy-map prioritize

class prioritize

set cos 2





interface Port-channel3.657

encapsulation dot1Q 657

ip address

no ip redirects

no ip unreachables

no ip proxy-arp

service-policy input prioritize



interface TenGigabitEthernet1/7

no ip address

load-interval 30

mls qos trust ip-precedence

channel-group 3 mode active



Share this post


Link to post
Share on other sites
Ясно.

Пока не понимаю, почему у вас не срабатывает дефолтная карта ipp-cos.

Попробуйте зайти с другой стороны, поставьте set на egress порту.

спасибо за советы, но походу у меня проблема аналогичная описанной в теме http://forum.nag.ru/forum/index.php?showtopic=55680

Э не, там совсем о другом речь. Вы же выложили рейт юникастный, там крохи. Фабрику правда не показали.

И карты у вас стандартные, на которых qos обязан работать.

У вас же видны дропы в первой очереди гигабитного порта. т.е. проблема в неправильной разметке, трафик попадает в первую очередь вместо четвертой.

Еще бы неплохо с секундомером посчитать нарастание дропов и сравнить с мультикастом, что-то около 220-150 в сек должно быть.

Проблемка на входе, в 10G, почему-то преседенс не наследуется во внутренний dscp.

Попробуйте сказать на 10G mls qos trust ip-precedence, т.е. перевести порт в трастед режим с одновременно примененной service-policy.

Быть может, одной полиси недостаточно, чтобы заработало дефолтное маппирование взамен переписывания в ноль.

Edited by rus-p

Share this post


Link to post
Share on other sites

так, я окончательно запуталась в qos'е ))



должно наследоваться во внутренний dscp в этих случаях:

1. когда пришло с dscp и порт в состоянии trust dscp

2. когда пришло с tos и порт в trust ip-prec

3. когда пришел заранее установленный cos в dot1q трафике, или, если cos не промаркирован, то выставляется дефолтное значение cos (как понимаю порт в trust cos)

4. service-policy на порту



у меня 4-й случай, порт в режиме untrust && service-policy на порту

trust на порту дает 0 tos на выходе

либо я не так мониторю, т/к в неинкапсулированный спан завернут транковый порт-чэнел, и я вижу dscp в мониторинге..

с трастами я экспериментировала, все метки сбрасываются и на скорость мультикаст-потока это никак не отразилось



уже не знаю, может принимающая сторона не успевает разгребать входящую очередь?

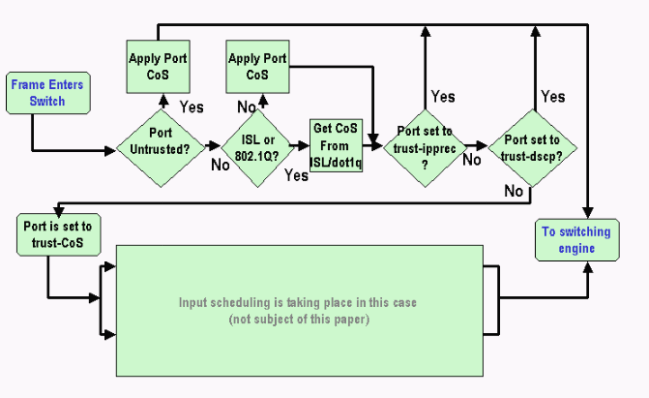

с другой стороны есть картинка (в аттаче)

по которой видно, что по первому же ответвлению выставится "внутренний CoS" в default port cos, в моем случае он нулевой и передасться с нулевым внутренним cos в switching engine



как связать внутренние метки с "не внутренними"?




Share this post


Link to post
Share on other sites
так, я окончательно запуталась в qos'е ))



должно наследоваться во внутренний dscp в этих случаях:

1. когда пришло с dscp и порт в состоянии trust dscp

2. когда пришло с tos и порт в trust ip-prec

3. когда пришел заранее установленный cos в dot1q трафике, или, если cos не промаркирован, то выставляется дефолтное значение cos (как понимаю порт в trust cos)

4. service-policy на порту



у меня 4-й случай, порт в режиме untrust && service-policy на порту

trust на порту дает 0 tos на выходе

либо я не так мониторю, т/к в неинкапсулированный спан завернут транковый порт-чэнел, и я вижу dscp в мониторинге..

с трастами я экспериментировала, все метки сбрасываются и на скорость мультикаст-потока это никак не отразилось



уже не знаю, может принимающая сторона не успевает разгребать входящую очередь?



с другой стороны есть картинка (в аттаче)

по которой видно, что по первому же ответвлению выставится "внутренний CoS" в default port cos, в моем случае он нулевой и передасться с нулевым внутренним cos в switching engine



как связать внутренние метки с "не внутренними"?

Тоже перечитал доку, все вроде так.

Верните конфиг взад.



В случае 3, дефолт выставляется для антаггет трафика.

В случае 4, порт в антрастед.

т.е. у вас все правильно, порт антрастед и прикручена сервисная полиси, устанавливающая преседенс, она и должна маппиться в финальный внутренний dscp.

Потом, на выходе через гигабитный порт, эта dscp мапиться в cos.

Осталось понять почему у вас пакет не перекладывается в нужную очередь, или перекладывается, но вы этого не замечаете.

Я не очень здорово знаю циску, можно ли в лан картах посмотреть счетчики на егресс по каждой очереди раздельно ?

На ингресс точно нельзя.



Какая у вас версия PFC (результирующая, наименьший деноминатор в понятии циски) и IOS ?

Что значит принимающая сторона не успевает разгребать очередь ?

(Какую коробку имеете в виду)

Вы сказали, что делали спан на гигабитном порту 7600 и количество пакетов соответствовало норме

т.е. подозреваете 3400 ?

Может действительно сделать qos в траст на нем и настроить очереди.

Edited by rus-p

Share this post


Link to post
Share on other sites

Попробуйте в policy-map на входе ставить DSCP а не precedence. Так чтобы этот DSCP мапился в CoS для приоритетной очереди на выходе.

Share this post


Link to post
Share on other sites
...

Я не очень здорово знаю циску, можно ли в лан картах посмотреть счетчики на егресс по каждой очереди раздельно ?

На ингресс точно нельзя.



Какая у вас версия PFC (результирующая, наименьший деноминатор в понятии циски) и IOS ?

Что значит принимающая сторона не успевает разгребать очередь ?

(Какую коробку имеете в виду)

Вы сказали, что делали спан на гигабитном порту 7600 и количество пакетов соответствовало норме

т.е. подозреваете 3400 ?

Может действительно сделать qos в траст на нем и настроить очереди.

на егресс тоже нельзя смотреть счетчики по каждой очереди



PFC operating mode : PFC3C

Cisco IOS Software, c7600rsp72043_rp Software (c7600rsp72043_rp-ADVENTERPRISEK9-M), Version 12.2(33)SRD4, RELEASE SOFTWARE (fc2)



в спане с гигабитного порта уходил поток соответствующий норме, но я видела схемку, и там после момента заворота в спан, впринципе есть еще места где может дропнуться поток



Уже подозреваю 3400 то что она не может разгрести входящую очередь, т.к. вторая 76-я, которая тоже стоит на приеме, на ней потоки тоже соответствуют норме.

На 3400 нельзя посмотреть статистику по очереди и дропам, у нее есть такой глюк - она ее не показывает. И к тому же, интерфейсы на 3400 1G не "разгоняются" до предела - полка 800 мбит/c.

Получается в сторону 3400 у меня идет 1гбит/c, обратно 800 мбит/c, вот и думаю может у 3400 предел и она не разгребает уже пакеты?



qos в trust на 10G порту я сделать не могу, т.к. это то место где я маркирую пакеты, раньше маркировать нельзя

>>Попробуйте в policy-map на входе ставить DSCP а не precedence

не помогает. Да и по докам поидее это одно и тоже

Share this post


Link to post
Share on other sites
на егресс тоже нельзя смотреть счетчики по каждой очереди



PFC operating mode : PFC3C

Cisco IOS Software, c7600rsp72043_rp Software (c7600rsp72043_rp-ADVENTERPRISEK9-M), Version 12.2(33)SRD4, RELEASE SOFTWARE (fc2)



в спане с гигабитного порта уходил поток соответствующий норме, но я видела схемку, и там после момента заворота в спан, впринципе есть еще места где может дропнуться поток



Уже подозреваю 3400 то что она не может разгрести входящую очередь, т.к. вторая 76-я, которая тоже стоит на приеме, на ней потоки тоже соответствуют норме.

На 3400 нельзя посмотреть статистику по очереди и дропам, у нее есть такой глюк - она ее не показывает. И к тому же, интерфейсы на 3400 1G не "разгоняются" до предела - полка 800 мбит/c.

Получается в сторону 3400 у меня идет 1гбит/c, обратно 800 мбит/c, вот и думаю может у 3400 предел и она не разгребает уже пакеты?



qos в trust на 10G порту я сделать не могу, т.к. это то место где я маркирую пакеты, раньше маркировать нельзя

>>Попробуйте в policy-map на входе ставить DSCP а не precedence

не помогает. Да и по докам поидее это одно и тоже

По поводу изысканий с 7600, наверное пора закончить, думаю на ней проблем нет, я по незнанию много чего предположил )

У вас конфиг с самого начала был правильный.

Посмотрите только еще раз набегают ли дропы в первой очереди через show queueing int.



Остался 3400.

Вот здесь посмотрите, люди пишут, что можно глянуть дропы на 3400 - http://www.gossamer-threads.com/lists/cisco/nsp/80758

Что значит не разгоняются интерфейсы, может проблема в малой выходной очереди, в ссылке тоже есть про это.

Выложите конфиги 3400 по поводу коса.

Edited by rus-p

Share this post


Link to post
Share on other sites

Вот как можно посмотреть дропы на 3400:

sh policy-map interface g0/4

GigabitEthernet0/4



Service-policy output: queueing



Class-map: control-traffic (match-all)

97697216 packets

Match: ip dscp af42 (36)

Priority

Output Queue:

Max queue-limit default threshold: 48

Tail Packets Drop: 0



Class-map: iptv (match-all)

750591 packets

Match: ip dscp cs4 (32)

Queue Limit

queue-limit 544 (packets)

Output Queue:

Max queue-limit default threshold: 544

Tail Packets Drop: 0



Class-map: class-default (match-any)

727857205 packets

Match: any

Output Queue:

Max queue-limit default threshold: 48

Tail Packets Drop: 107591

Share this post


Link to post
Share on other sites
Остался 3400.

Вот здесь посмотрите, люди пишут, что можно глянуть дропы на 3400 - http://www.gossamer-threads.com/lists/cisco/nsp/80758

Что значит не разгоняются интерфейсы, может проблема в малой выходной очереди, в ссылке тоже есть про это.

Выложите конфиги 3400 по поводу коса.

по ссылке там очереди output, я знаю как управлять output-очередями на 3400.

конфиг у меня касаемо qos на 3400:

 service-policy input PL-TAC
service-policy output PL-OUT

policy-map PL-TAC
class class-default
  set cos cos

policy-map PL-OUT
class CM-7
    bandwidth 200000
    queue-limit 544
class CM-5
    bandwidth 600000
    queue-limit 544
class CM-0
    bandwidth 200000
    queue-limit 48



2mschedrin Вы выложили как можно посмотреть дропы на output, а я говорила об input дропах

Service-policy input: PL-TAC

    Class-map: class-default (match-any)
      0 packets, 0 bytes
      5 minute offered rate 0 bps, drop rate 0 bps
      Match: any
    Set cos cos



статистика по input-очередям тут впринципе не отображается



Поток не поднимается выше 1600kbps, самое странное что если запрашивают несколько потоков, то суммарная скорость их также не превышает 1600 kbps

Дело не в QoS, т/к если бы было в qos, то проблема бы не проявлялась при низкой нагрузке, получается где стоит rate-limit на 3400..



Share this post


Link to post
Share on other sites

Вы не сказали, прибавляются ли счетчики в первой егресс очереди на 7600.

Если прибавляются, посмотрите включена ли у вас посылка pause фреймов от 3400 к 7600 и их прием на стороне 7600.



По поводу 3400, попробуйте выключить qos на нем.



Поток 1,6 мбит/с это имеется в виду суммарный мультикаст ?

Видно ли на 7600 в снупинге, что запрашивают несколько каналов ?

Покажите вывод статистики на output по любому из двух способов, предложенных ранее, чтобы увидеть, что у вас правильно все мапиться по классам.



Покажите настройки мультикаста на 3400.

Если включен роутинг/снупинг, попробуйте выключить и сделать из 3400 прозрачную трубу для мультикаст трафика.

Edited by rus-p

Share this post


Link to post
Share on other sites

Всем откликнувшимся спасибо, проблема решена. Проблема была в балансировке мультикаста.

Share this post


Link to post
Share on other sites

Можете подробнее пояснить ?

Чтоб в голове отложилось, а то незавершенным процесс остался )

Share this post


Link to post
Share on other sites

Create an account or sign in to comment

You need to be a member in order to leave a comment

Create an account

Sign up for a new account in our community. It's easy!

Register a new account

Sign in

Already have an account? Sign in here.

Sign In Now
Sign in to follow this
