Эксперименты с RouterBoard 433 и R52Hn

[rush]

Пытаемся создать беспроводной линк по протоколу 802.11n на расстоянии 4 км, прямая видимость.

В качестве оборудования используется Mikrotik RB 433 с катрами R52n. Используем кроссполяризационные антенны KAA20-5850.

Схема подключения такая:



Настройки следующие:

Для реализации прозрачности используется MPLS/VPLS.

Band - 5GhZ-only-N

RX/TX chains - включены 0 и 1.

HT Extension channel - above control.

Nstreme - включен.



В итоге получаем скорость максимум 1.5 Мбит/с.



В комнатных условиях при тех же настройках, но с выключенным Nstreme и заниженной через вкладку Tx Power мощностью, удавалось раскачать линк до 50 Мбит/с.

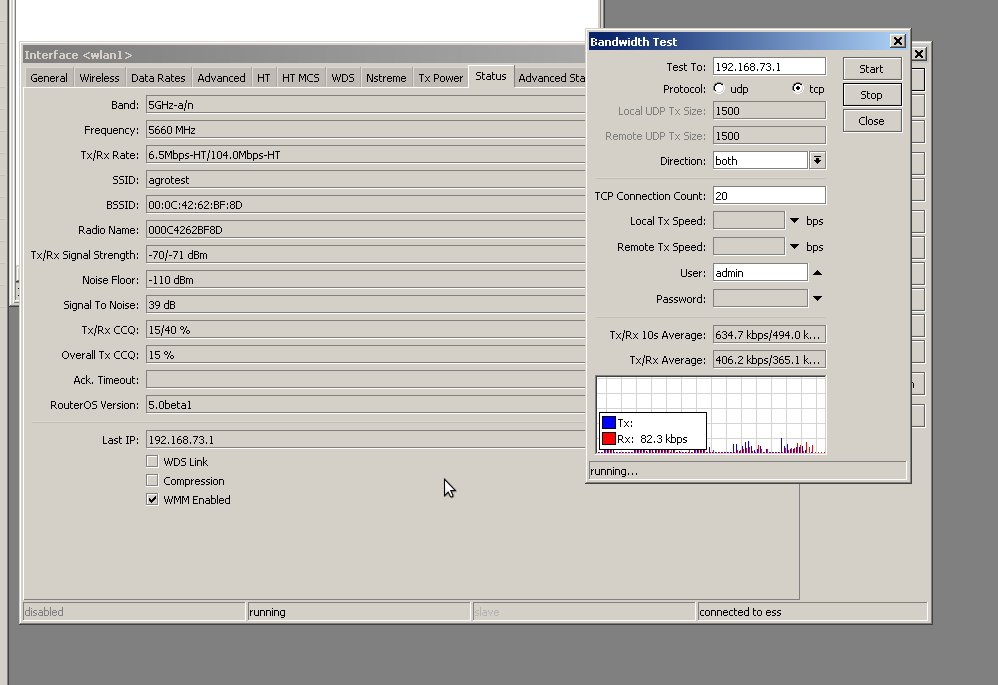

На скриншотах - параметры линка в реальных условиях.

[reest]

Выключите нстрим, толку от него нет. уйдите от использовнаия режима N, поставьте еще пару карточек, и сделайте дуал-нстрим, либо ждите, пока драйвера на режим Н будут дописанны. в них сужественные задержки при испольовании 2-х антенн, и н режима. Это уже давным давно избитая тема, и надо сначала яндексом пользоваться перед тем как тут писать.



[SSD]

Пытаемся создать беспроводной линк по протоколу 802.11n на расстоянии 4 км, прямая видимость.

В качестве оборудования используется Mikrotik RB 433 с катрами R52n. Используем кроссполяризационные антенны KAA20-5850.

Схема подключения такая:



Настройки следующие:

Для реализации прозрачности используется MPLS/VPLS.

Band - 5GhZ-only-N

RX/TX chains - включены 0 и 1.

HT Extension channel - above control.

Nstreme - включен.



В итоге получаем скорость максимум 1.5 Мбит/с.



В комнатных условиях при тех же настройках, но с выключенным Nstreme и заниженной через вкладку Tx Power мощностью, удавалось раскачать линк до 50 Мбит/с.



На скриншотах - параметры линка в реальных условиях.

Версию из 4 ветки поставьте. Уберите MCS c 1 по 7. Дальше в зависимости от скорости выберите нужных MSC.



[fastvd]

Пытаемся создать беспроводной линк по протоколу 802.11n на расстоянии 4 км, прямая видимость.

В качестве оборудования используется Mikrotik RB 433 с катрами R52n. Используем кроссполяризационные антенны KAA20-5850.

Схема подключения такая:



Настройки следующие:

Для реализации прозрачности используется MPLS/VPLS.

Band - 5GhZ-only-N

RX/TX chains - включены 0 и 1.

HT Extension channel - above control.

Nstreme - включен.



В итоге получаем скорость максимум 1.5 Мбит/с.



В комнатных условиях при тех же настройках, но с выключенным Nstreme и заниженной через вкладку Tx Power мощностью, удавалось раскачать линк до 50 Мбит/с.



На скриншотах - параметры линка в реальных условиях.

у вас видимости идеальной нету, а єто N не любит...+конечно бету уберити и если есть шфровка-также уберите Edited April 29, 2010 by fastvd

[yrida]

CCQ низкий крутите антены :)
