резервирование на кольцах c CWDM/DWDM использование MEMS-свичей для резервирования

Резервирование на кольцах c CWDM кто нибудь использует?

Какие есть оптимальные решения?

Беглое гугление показало только это:http://www.lscom.ru/decision5-2.html

Edited by Stak

Share this post


Link to post
Share on other sites

На мой взгляд, интереснее делать не с переключением по лямбдам на нодах, а 2 линка с etherchannel. Самая правильная схема - 2 звезды в кольце.

Share this post


Link to post
Share on other sites
На мой взгляд, интереснее делать не с переключением по лямбдам на нодах, а 2 линка с etherchannel. Самая правильная схема - 2 звезды в кольце.
Это правильно...

Только портов нужно вдвое больше и на УД и на УА.

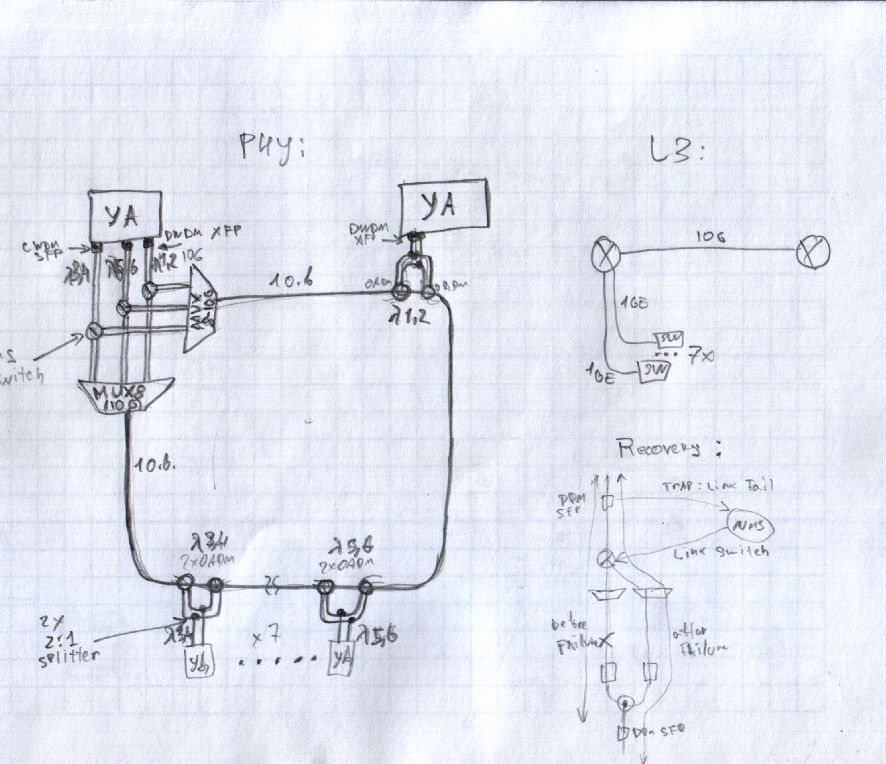

Есть одна оригинальная идейка, завтра нарисую :)

Share this post


Link to post
Share on other sites

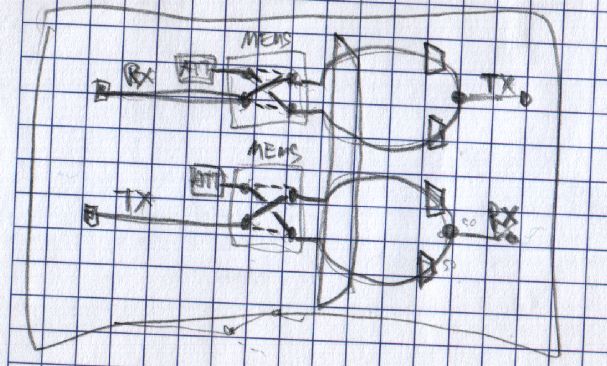

По здравому размышлению, надо добавить ещё аттенюаторы на свободные концы каждой лямбды, чтобы избежать обратных отражений...Картинка ниже.

Хотя может быть и не обязательно...


Edited by Stak

Share this post


Link to post
Share on other sites

С такой схемой Вы "прилетаете" по оптическому бюджету.

С DWDM 10Г трансиверами (бюджет 23dB) получаете, что каждое из полуколец не должно иметь затухание более 18dB (если брать запас 2dB).

В целом хорошая идея, только надо уточнять как будут свитчи переключать каналы в автоматическом режиме.



Share this post


Link to post
Share on other sites

Ну да, половину жрёт сплиттер, немножко- мемс-свитч, остальное - от классики почти не отличается.

Для DWDM 10Г конечно, тяжеловато, но его то как раз можно только на куске УА-УА оставить, классическим образом. В основном задумка для резервирования линков УА - УД.



Свичи нужны по их внутренней логике как эти:

http://www.lightech.net/specOpticalSWLinear.htm 2x2_nonblocking, по 2 на каждый линк.

Т.к сами переключаться они не умеют - то к ним ещё и обвязку контрольную надо.

Share this post


Link to post
Share on other sites

Так что, тема никому не интересна? Покритикуйте хотя бы :)

Share this post


Link to post
Share on other sites

Критиковать не буду, но у нас например, простой EtherChannel используется - а дальше или простыми Гбиками в оптику, или CWDM складывается.

Share this post


Link to post
Share on other sites

Так что, тема никому не интересна? Покритикуйте хотя бы :)

Ценник коммутатора оптического огласи? и обвязки :) итог: он "примерно" будет равен стоимости SFP модуля :)

Share this post


Link to post
Share on other sites

компоненты вроде не особо дорогие...

http://www.go4fiber.com/bargain/products_s...category_id=110



99$ за штуку



По хорошему, надо что-то вроде этого:

http://www.glimmerglass.com/optical_switch.aspx

но на них я ценников не нашёл :)

Share this post


Link to post
Share on other sites

Кстати, для резервирования обычных линков с WDM (одноволоконных) схема тоже пригодна. Причём mems-свичей надо вдвое меньше чем для CWDM/DWDM:)

Топология та же, только на каждый УД по волокну вместо лямбды, и без муксов с OADM-aми. Т.е. дополнительно нужно - только mems-свич и сплиттер со стороны УД. Ну и волокно по двум маршрутам от УД до УА.
